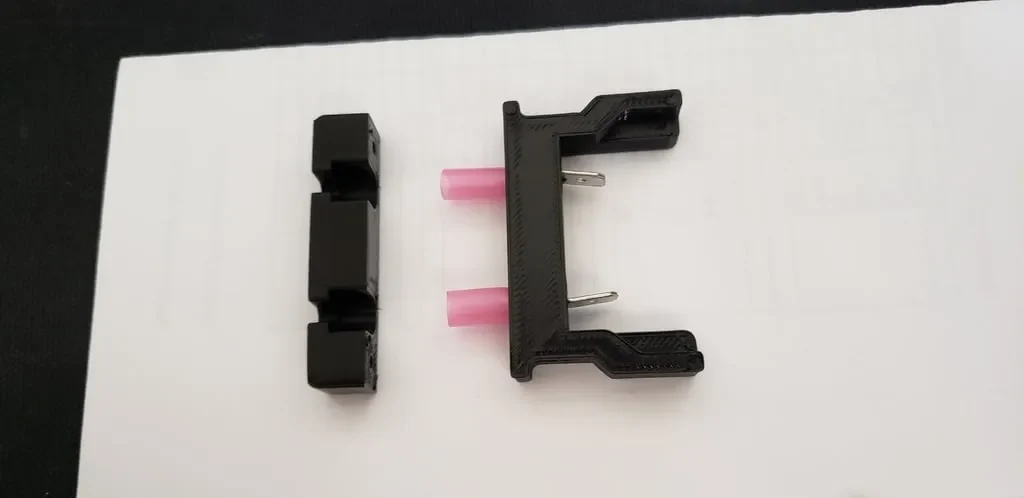

Адаптер для аккумулятора Dewalt

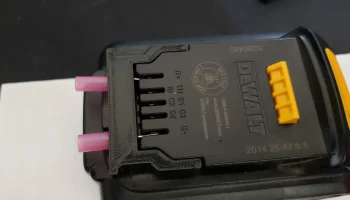

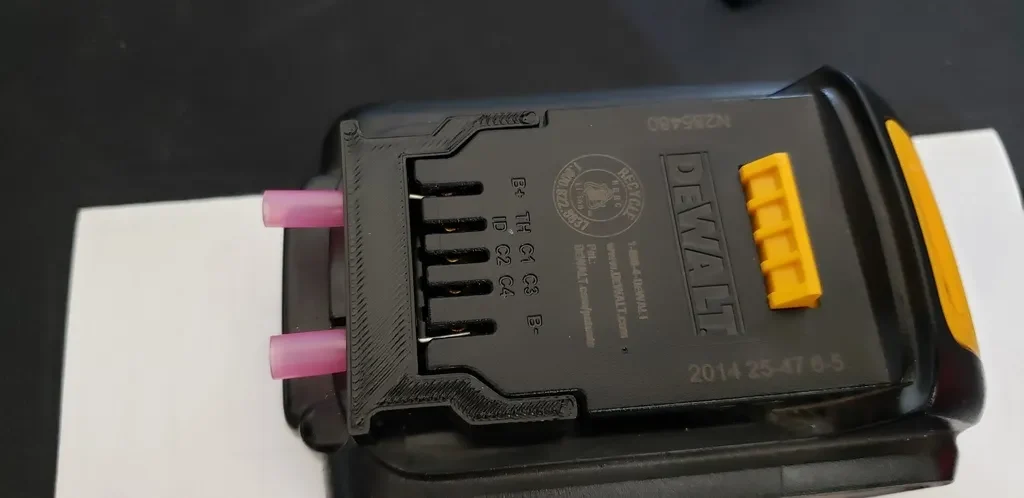

Эта деталь предназначена для облегчения использования аккумуляторов Dewalt для других целей.

Я только что купил паяльник TS100, использую этот адаптер для питания его в портативных целях.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.3

Заполнение:

15%

Нить: Hatchbox PLA, черная

Примечания:

0,3 мм ДЛЯ ПЕРВОГО СЛОЯ ТОЖЕ
Для заполнения я использовал Cubic в Prusa Slicer. Мне показалось, что заполнение 30% было немного чрезмерным по сравнению с исходным дизайном, поэтому я рекомендую максимум 20%.

Если хотите, увеличьте.

Как я это разработал

Оригинальный дизайнер создал деталь в OnShape, вот мой ремикс на OnShape: cad.onshape.com/documents/ce75b022a0b83d144f1ace61/w/41432031149ea60fcbc2be6d/e/bc58c4b0c4a45ce7b31d1349

Предпочел бы работать в Fusion 360, но OnShape экспортирует только в формат Solidworks.

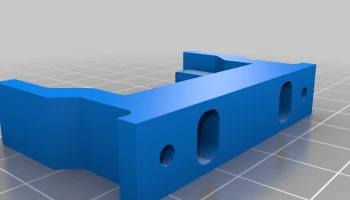

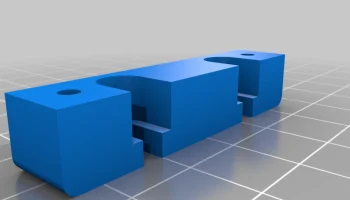

Изменения в дизайне URW
Уменьшена высота первого вытягивания (секция под кромкой аккумуляторной батареи) с 6,35 мм (1/4 дюйма) до 6,3 мм.
Скругленная передняя кромка для облегчения установки детали в аккумуляторный блок.
Обрежьте точки захвата для пальцев, чтобы было легче извлечь деталь из аккумуляторной батареи.
Перемещены отверстия для винтов, чтобы они не проходили через новые захваты для ��альцев.
Изменена ориентация печати по умолчанию для части компенсатора натяжения.
