Адаптер для аккумулятора Bauer на 20 В с экструзионным к...

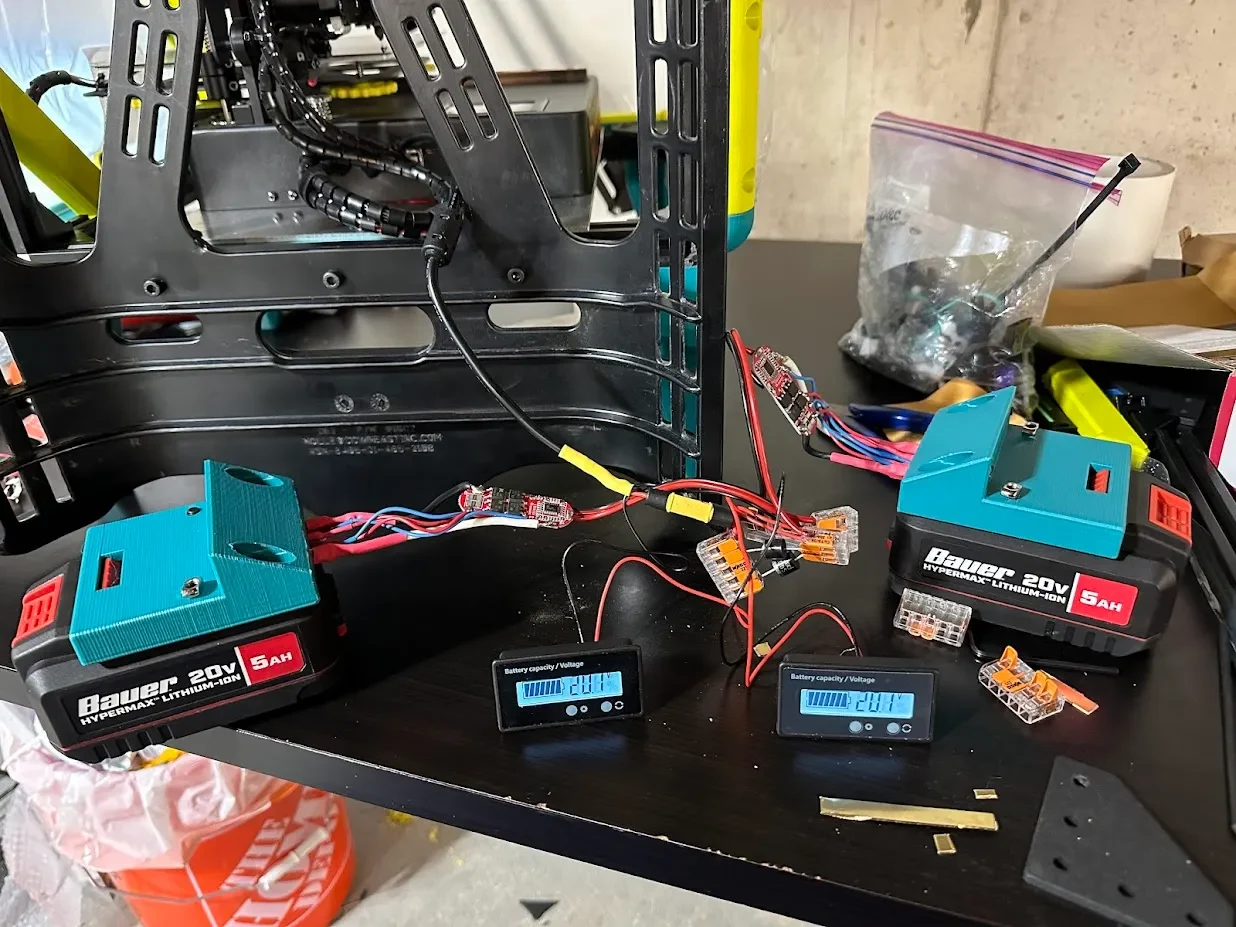

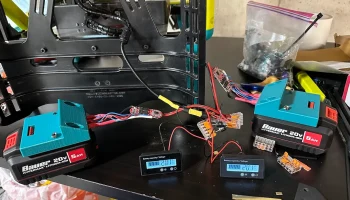

Этот адаптер, изначально предназначенный для моего рюкзака для 3D-принтера, может быть полезен всем, кто будет использовать его для питания других устройств (силовых колес, двигателей, USB-устройств с понижающими преобразователями).
!!! ЛИТИЕВЫЕ БАТАРЕИ ПРИ НЕПРАВИЛЬНОМ ИСПОЛЬЗОВАНИИ ИЛИ ЗАКОРОТКЕ КОРОТКОГО КОРОТКАЯ МОГУТ ВЫЗОВАТЬ ПОЖАР!!!
ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ НА СВОЙ СОБСТВЕННЫЙ РИСК! ИСПОЛЬЗУЙТЕ ПРЕДОХРАНИТЕЛИ И ЗАЩИТУ ПО ПЕРЕСЫЛКЕ, ЗАЩИТУ ОТ ПЕРЕГРУЗКИ, ТЕРМОЗАЩИТУ, ЕСЛИ ВОЗМОЖНО. РЕКОМЕНДУЕТСЯ ПЕЧАТЬ С ВЫСОКОТЕМПЕРАТУРНЫМИ МАТЕРИАЛАМИ ABS/ASA ИЛИ FR, ЕСЛИ ВОЗМОЖНО.
ИЗБЕГАЙТЕ ЗАМЫКАНИЯ АККУМУЛЯТОРОВ ВО ВРЕМЯ СБОРКИ. ДЛЯ БАЛАНСИРОВКИ ЭЛЕМЕНТОВ ИСПОЛЬЗУЙТЕ ОРИГИНАЛЬНЫЕ ЗАРЯДНЫЕ УСТРОЙСТВА. НЕ ИСПОЛЬЗУЙТЕ ЭТОТ АДАПТЕР ДЛЯ ЗАРЯДКИ.
Я НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА НЕПРАВИЛЬНОЕ ОБРАЩЕНИЕ С ЛИТИЕВЫМИ БАТАРЕЙКАМИ.
Инструкции по сборке:

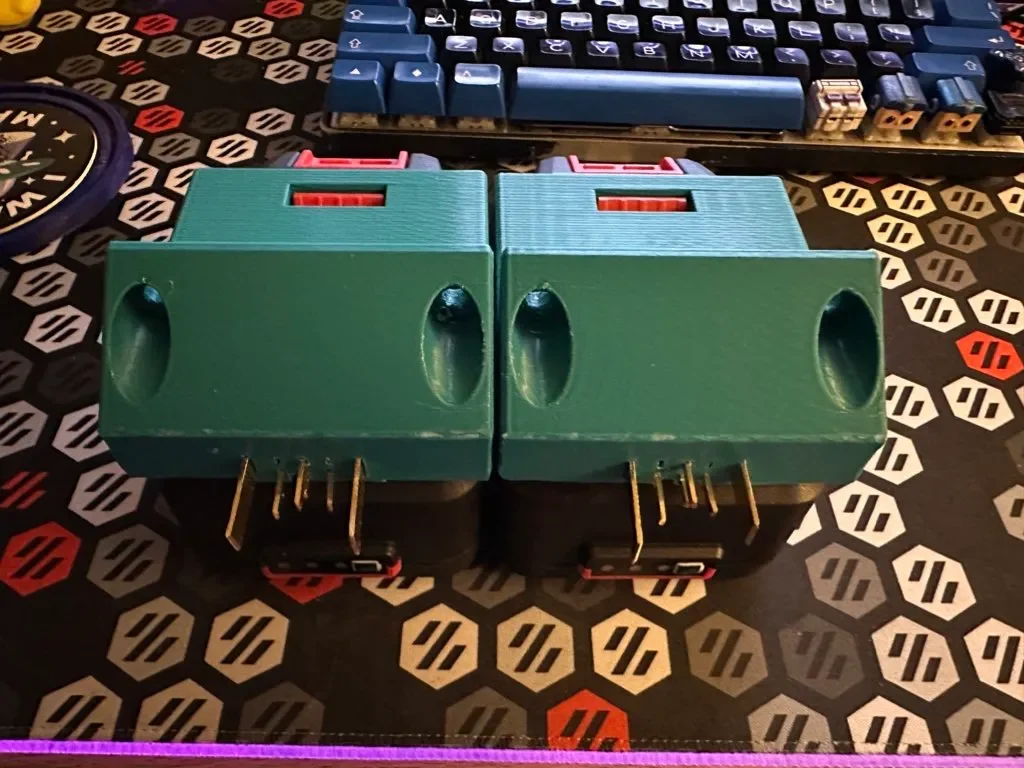

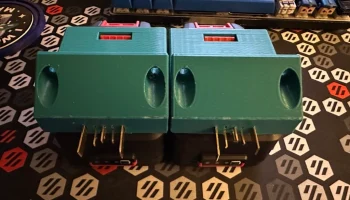

Разрежьте лист латуни толщиной 1 мм на полосы шириной 7 мм для основных контактов B+ и B- и полосы шириной 2,5 мм для контактов C1,2,3,4,TH,ID с помощью твердосплавного полотна, ленточной пилы или ножниц. Обязательно подпилите их, чтобы они были гладкими для вставки в контакты. Приклейте их суперклеем или эпоксидной смолой, но перед приклеиванием убедитесь, что они подходят к контактам.
Проверьте глубину контакта контактов зарядного устройства, чт��бы убедиться, что они совпадают: у меня контакты выступали на 9-10 мм. Я считаю, что контакты B+ и B- должны выступать раньше C1-4, но сверьтесь с оригинальными контактами зарядного устройства.
Вы можете отключить напряжение элементов для использования в BMS. C1-4 — это отводы между последовательно соединенными элементами, TH — для термистора. Я считаю, что ID — это значение резистора, сообщающее инструментам, что вставлена настоящая батарея, но я пока не уверен.

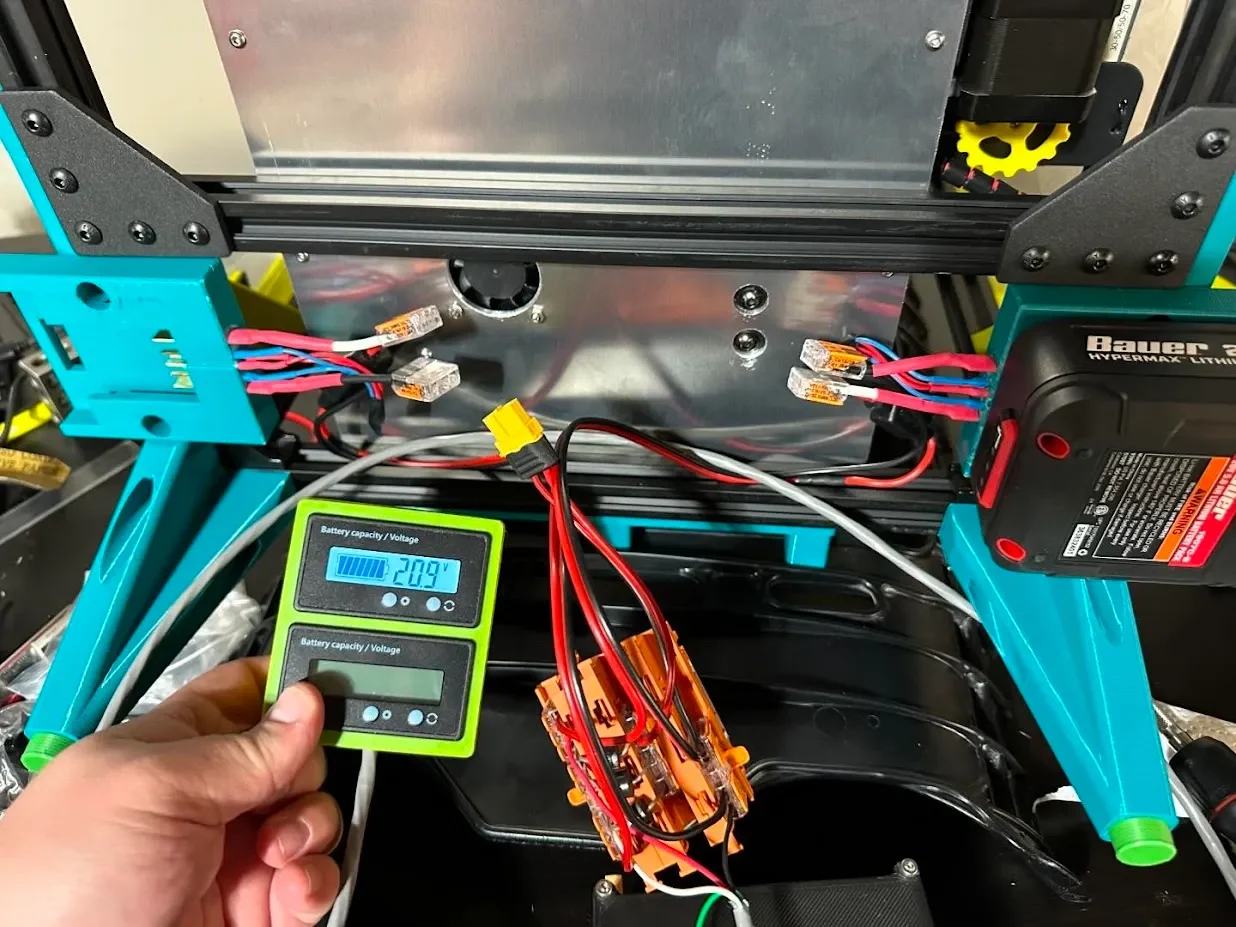

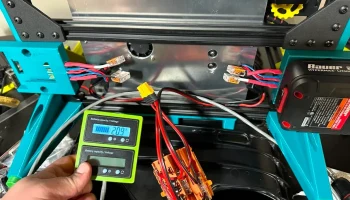

В своем проекте я просто использовал основные контакты B+ и B- и схему понижения напряжения при низком напряжении (https://a.co/d/d5BxKlX), чтобы защитить батарею от падения напряжения ниже 15 В (3 В на ячейку).
Опять же, проверьте правильность установки батарей и контактов, прежде чем нагружать их: плохие контакты вызовут искрение, которое может вызвать перегрев и, возможно, возгорание! Эти литиевые аккумуляторы имеют номинальное напряжение 18 В, при полной зарядке 20 В, абсолютный минимум составляет 14 В для 2,85 В/ячейку. Аккумуляторы Bauer не имеют встроенных BMS или защит, инструменты выполняют функцию отключения по низкому напряжению. Не превышайте эти рейтинги!

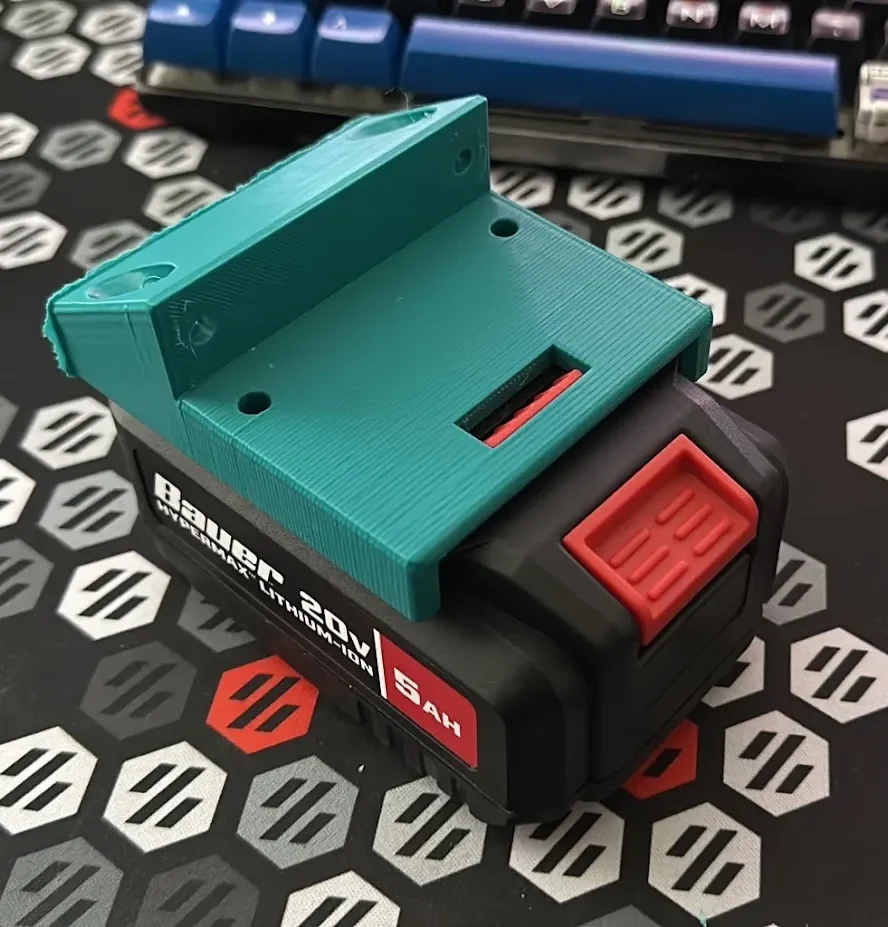

Я также предоставил версию без выступающей кромки 2020 года, для крепления используйте болты М5.
Ограничительная лицензия связана с риском продажи литиевых батарей и продажей некачественных адаптеров. Я бы предпочел, чтобы кто-нибудь разобрал инструмент Bauer и повторно использовал адаптер, чем распечатал этот адаптер, если он не совсем осознает риски.
