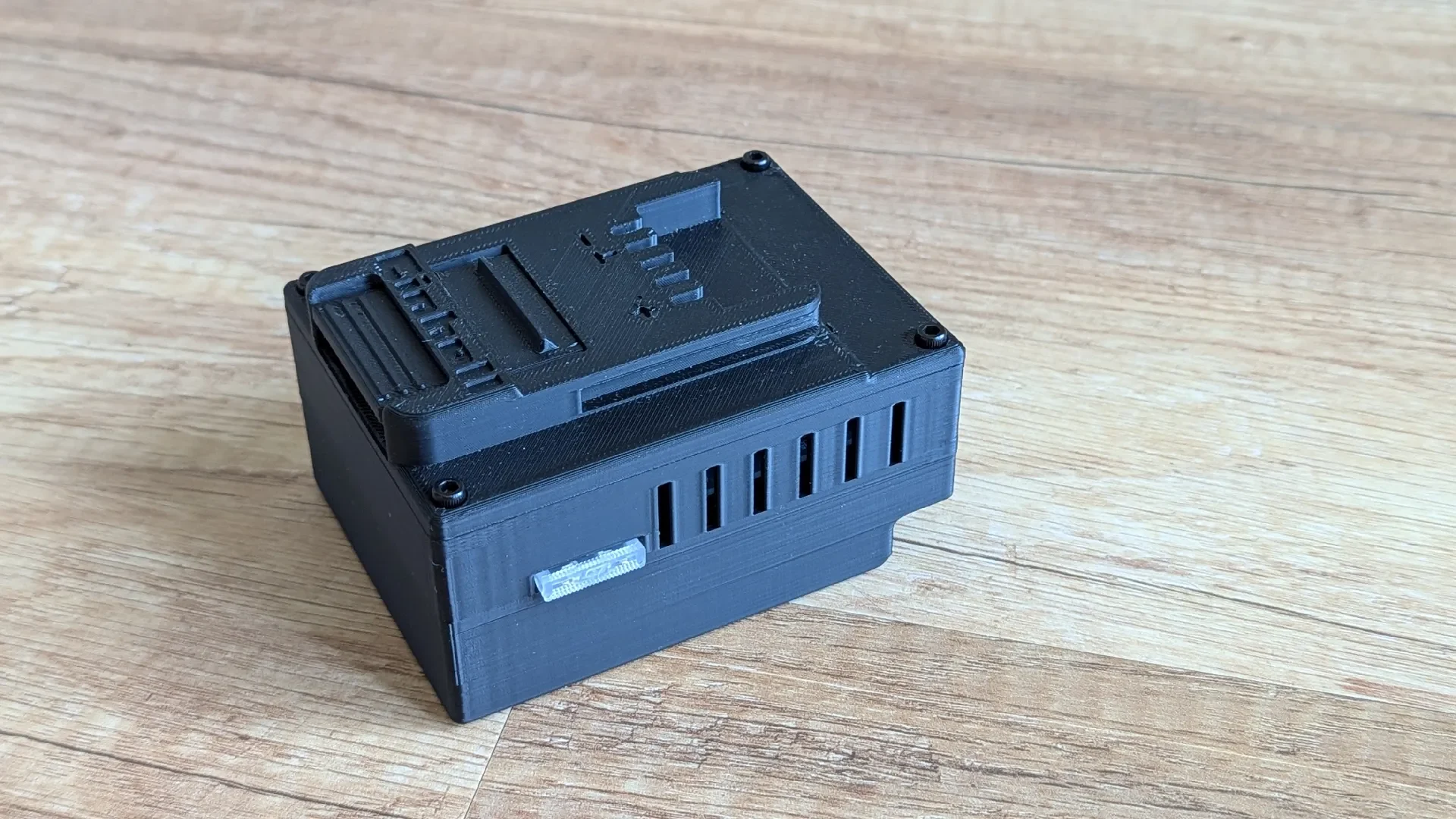

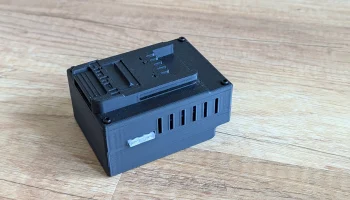

Инструмент Einhell 18 В к адаптеру аккумулятора Bosch

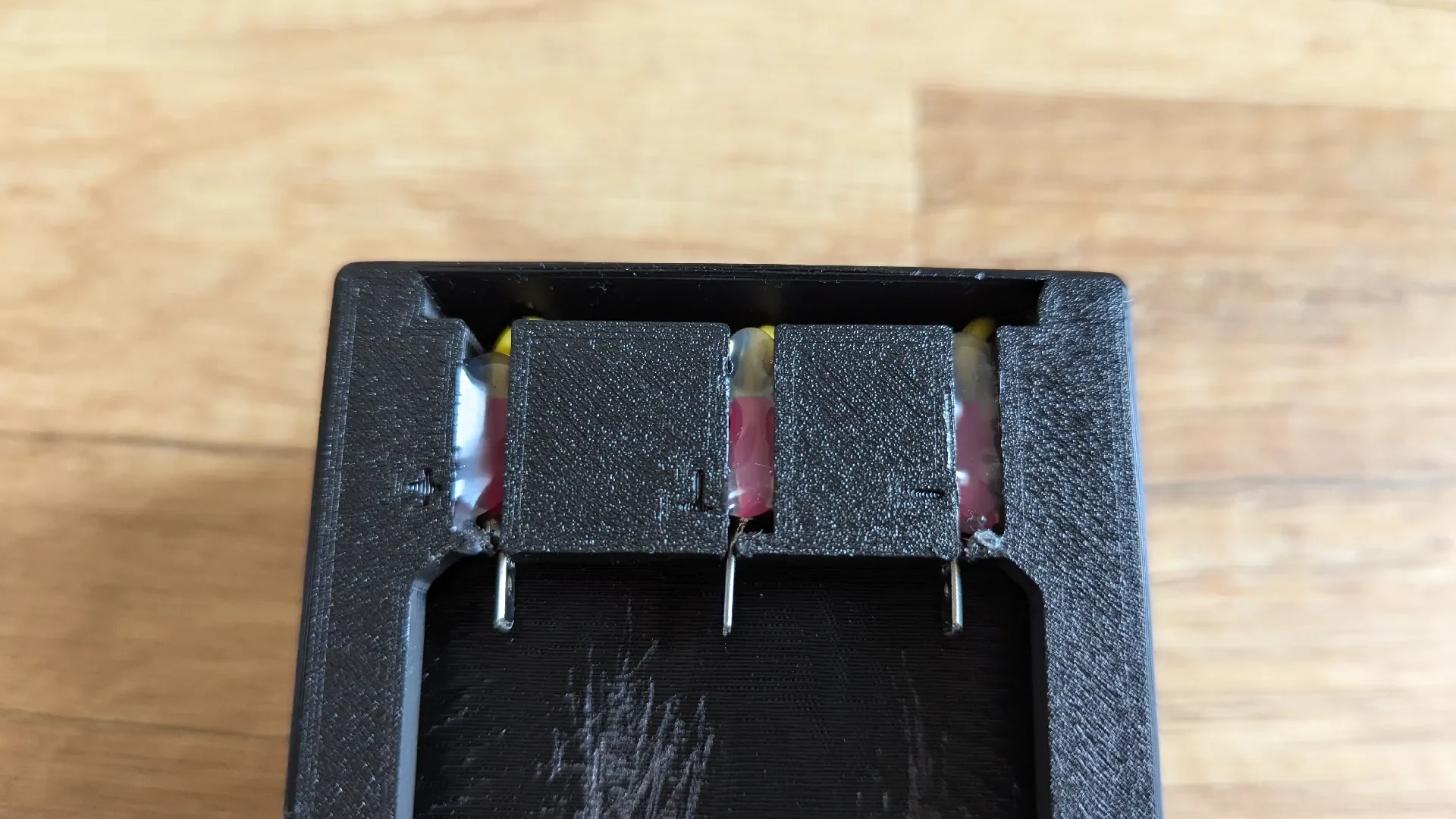

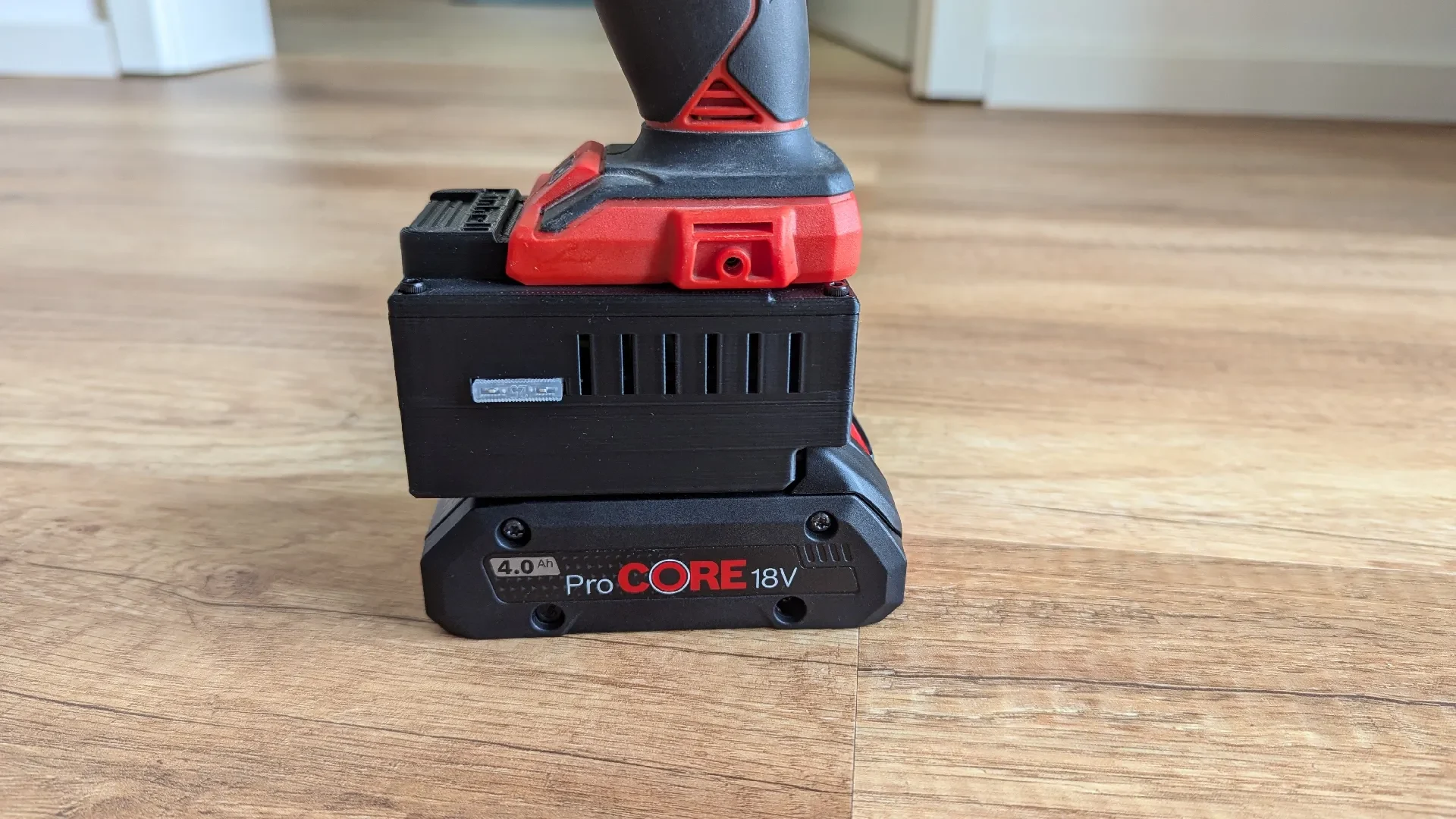

Адаптер позволяет использовать аккумулятор Bosch 18 В с инструментом Einhell 18 В. Для этого я подключаю положительный и отрицательный полюс инструмента Einhell к аккумулятору Bosch. Я также подключил полюс датчика температуры инструмента к полюсу аккумулятора и пока не столкнулся с какими-либо проблемами.

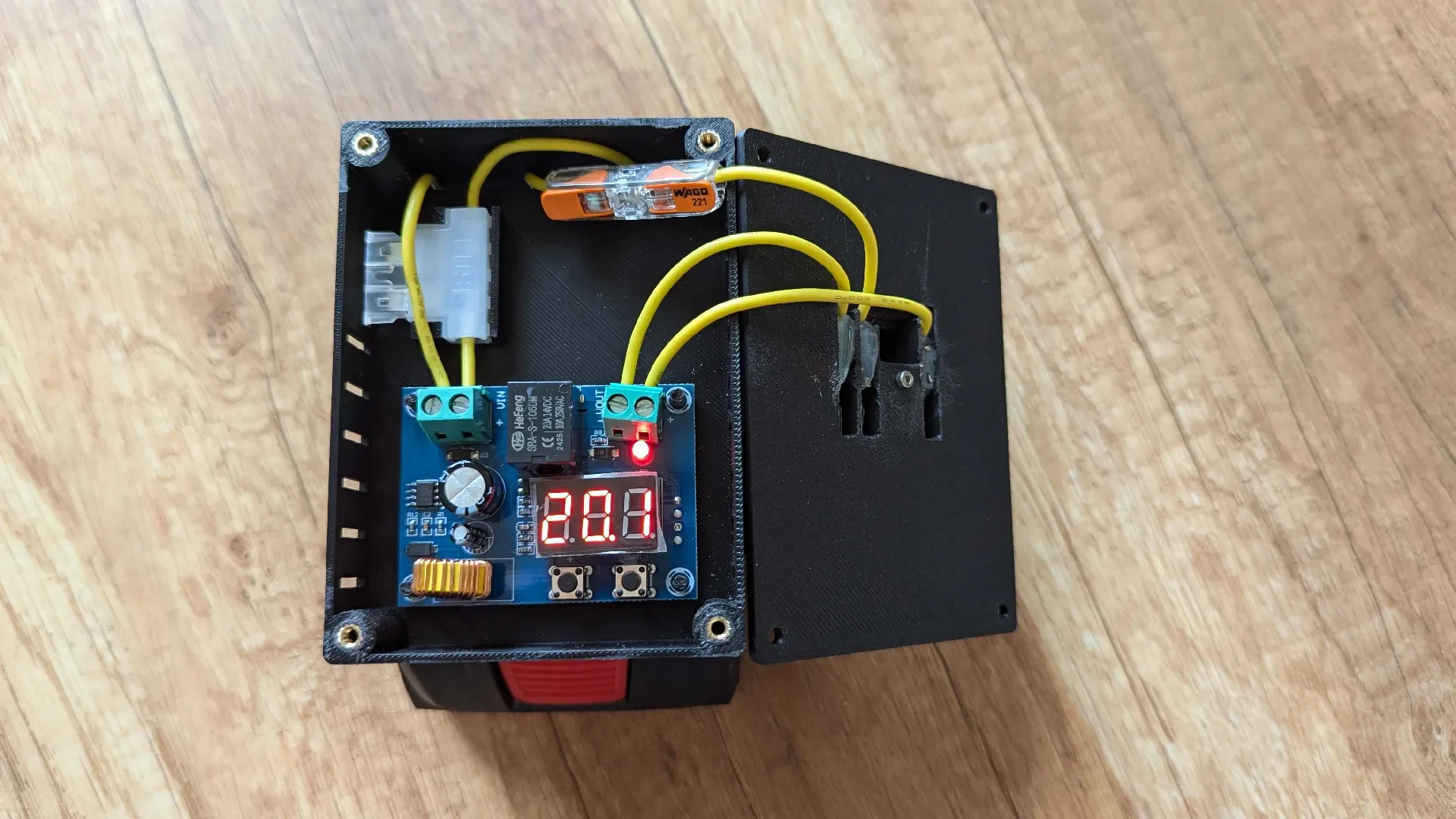

Для защиты комплектующих я установил XH-M609, защищающий аккумулятор от глубокого разряда. Я также установил автомобильный предохранитель на 25А. Батареи на самом деле могут выдерживать и более высокое напряжение, но я подумал, что 25 А должно быть достаточно. Но обе части не являются обязательными, вы также можете не использовать их и подключить контакты напрямую.

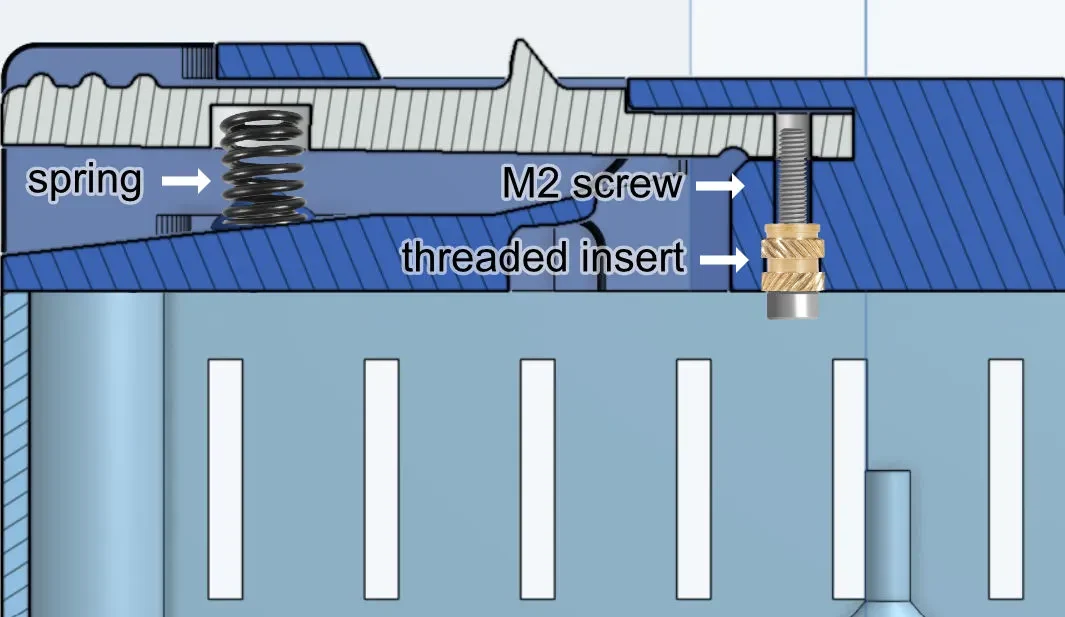

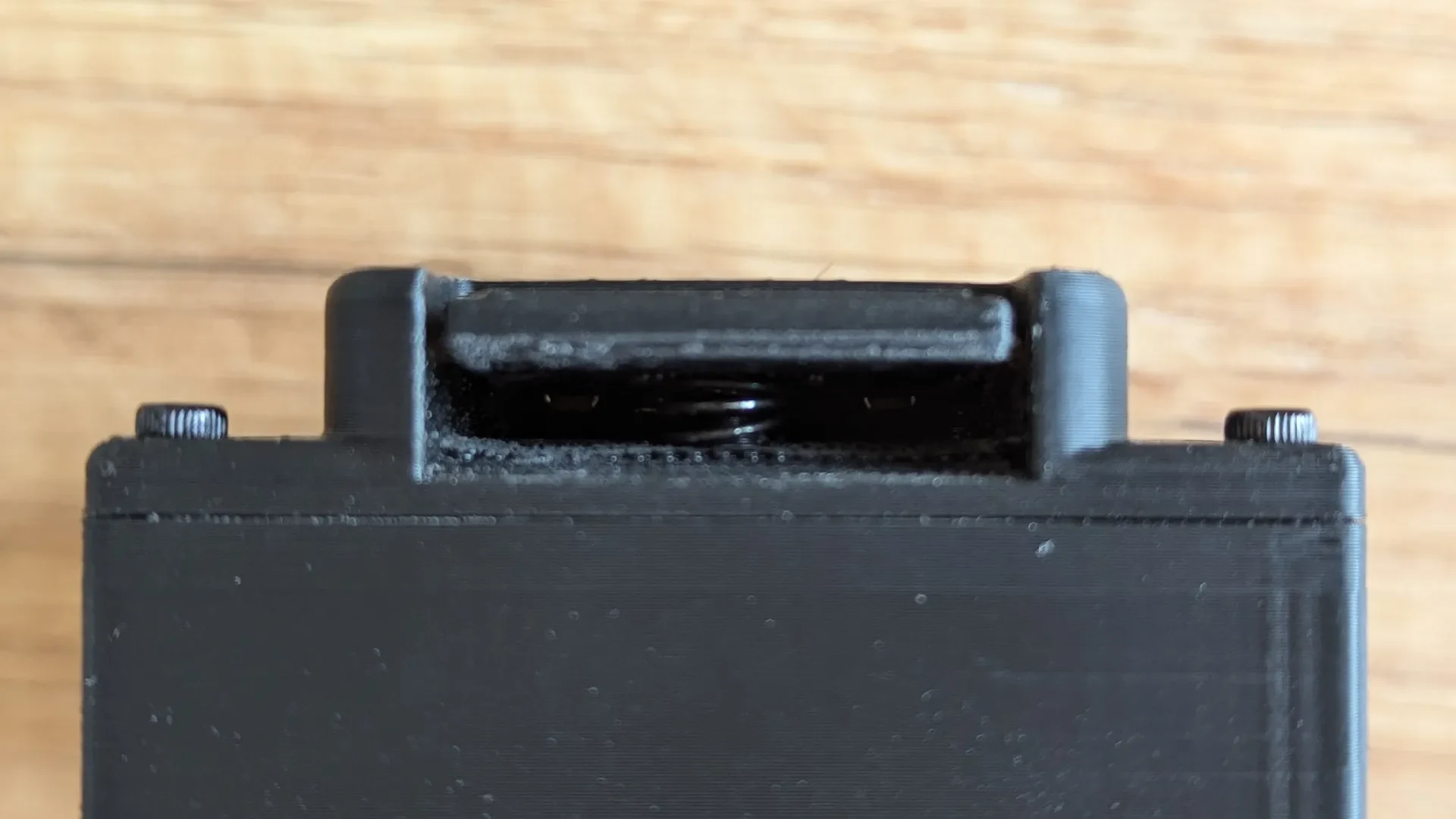

В корпусе имеются 4 латунные вставки с резьбой М3, позволяющие плотно завинчивать крышку. Как обычно, в аккумуляторах Einhell имеется кнопка безопасности, которую необходимо нажать, ч��обы снять адаптер. Чтобы зафиксировать кнопку от соскальзывания, я прикрепил латунную вставку с резьбой М2 и использовал короткий винт М2. Я использовал 8 мм х 25 мм, чтобы кнопка безопасности работала как батарейка Einhell. Более подробно это можно увидеть на изображении в разрезе.
Используйте адаптер на свой страх и риск.
Вот список запчастей, которые я использовал:
XH-M609: https://www.aliexpress.com/item/33049540052.html?spm=a2g0o.order_list.order_list_main.11.5b111802okqbDx
Предохранитель и держатель на 25 А: https://www.aliexpress.com/item/4001243079952.html?spm=a2g0o.order_list.order_list_main.28.5b111802okqbDx
Латунные резьбовые вставки М3 и М2: https://www.aliexpress.com/item/1005004535859664.html?spm=a2g0o.order_list.order_list_main.75.5b111802okqbDx
Винты M3 M2: https://www.aliexpress.com/item/1005002046005688.html?spm=a2g0o.order_list.order_list_main.301.6e581802HAjNIY
Кабель: https://www.aliexpress.com/item/4000687503400.html?spm=a2g0o.order_list.order_list_main.311.6e581802HAjNIY
Обжимные материалы: https://www.aliexpress.com/item/1005001471688655.html?spm=a2g0o.order_list.order_list_main.260.6e581802HAjNIY
Терминал держателя предохранителя автомобиля: https://www.aliexpress.com/item/4000501759991.html?spm=a2g0o.order_list.order_list_main.47.6e581802HAjNIY
