DICK LAMP 1000 - ИНСТРУМЕНТ ФОНАРЬ НА АККУМУЛЯТОРНЫХ МОД...

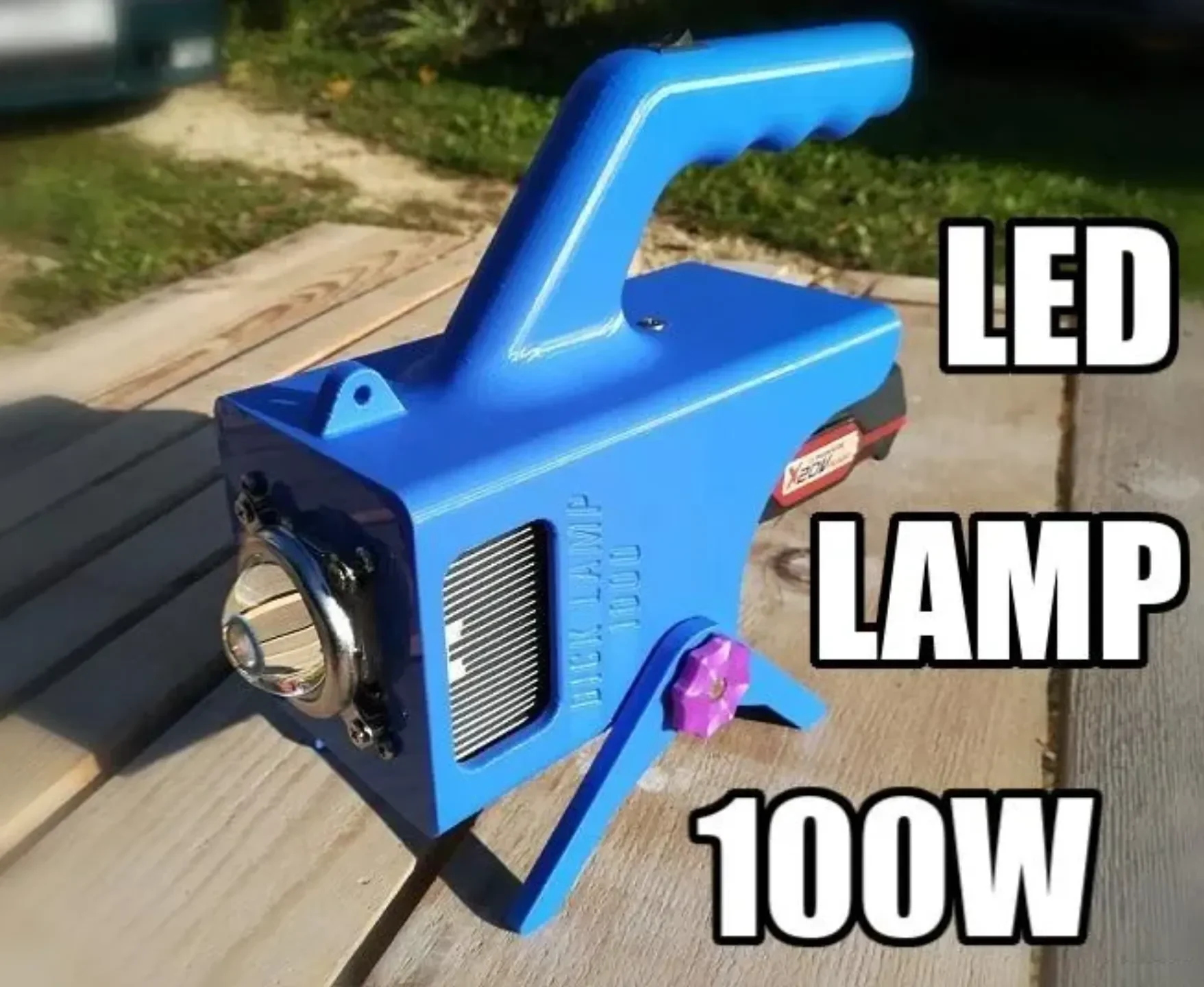

Это краткое описание / руководство по созданию мощного светодиодного модуля мощностью 100 Вт для печати, фонаря / прожектора / корпуса лампы для дешевых батареек Makita 18 В BL1830 — BL1860 и Lidl Parkside 20 В Team PAP20 A1 A2, которые обычно используются в вашей дрели / ударном гайковерте / ...

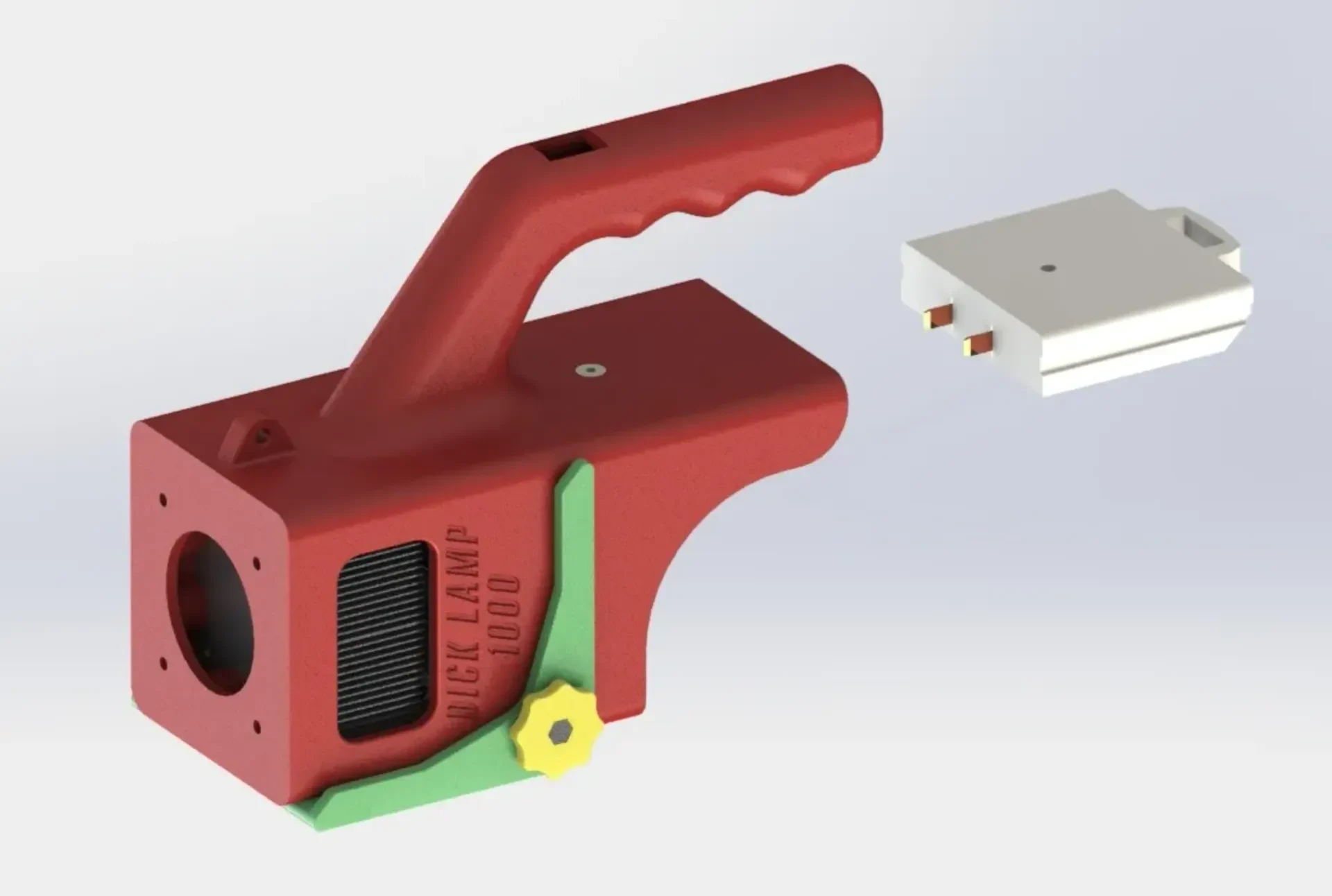

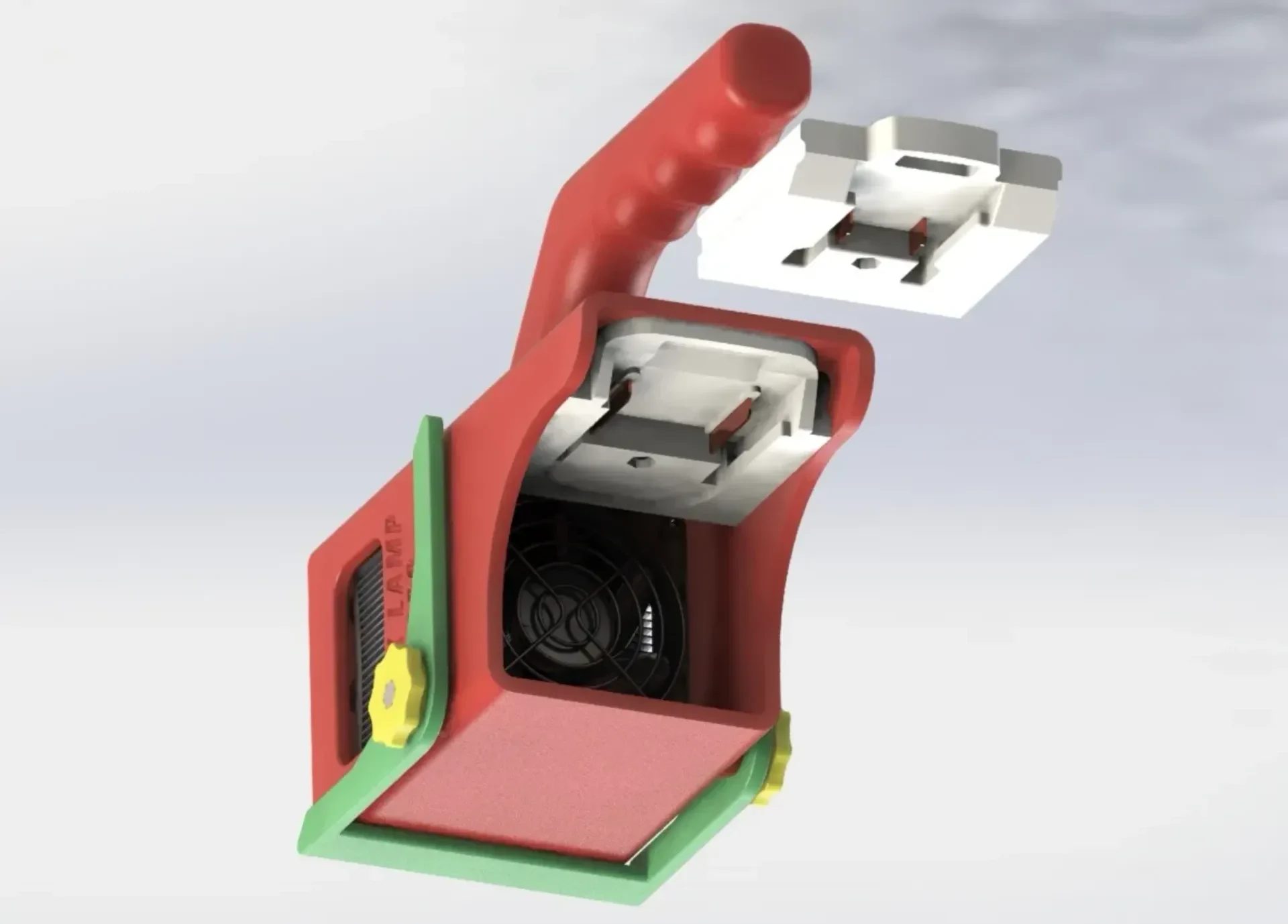

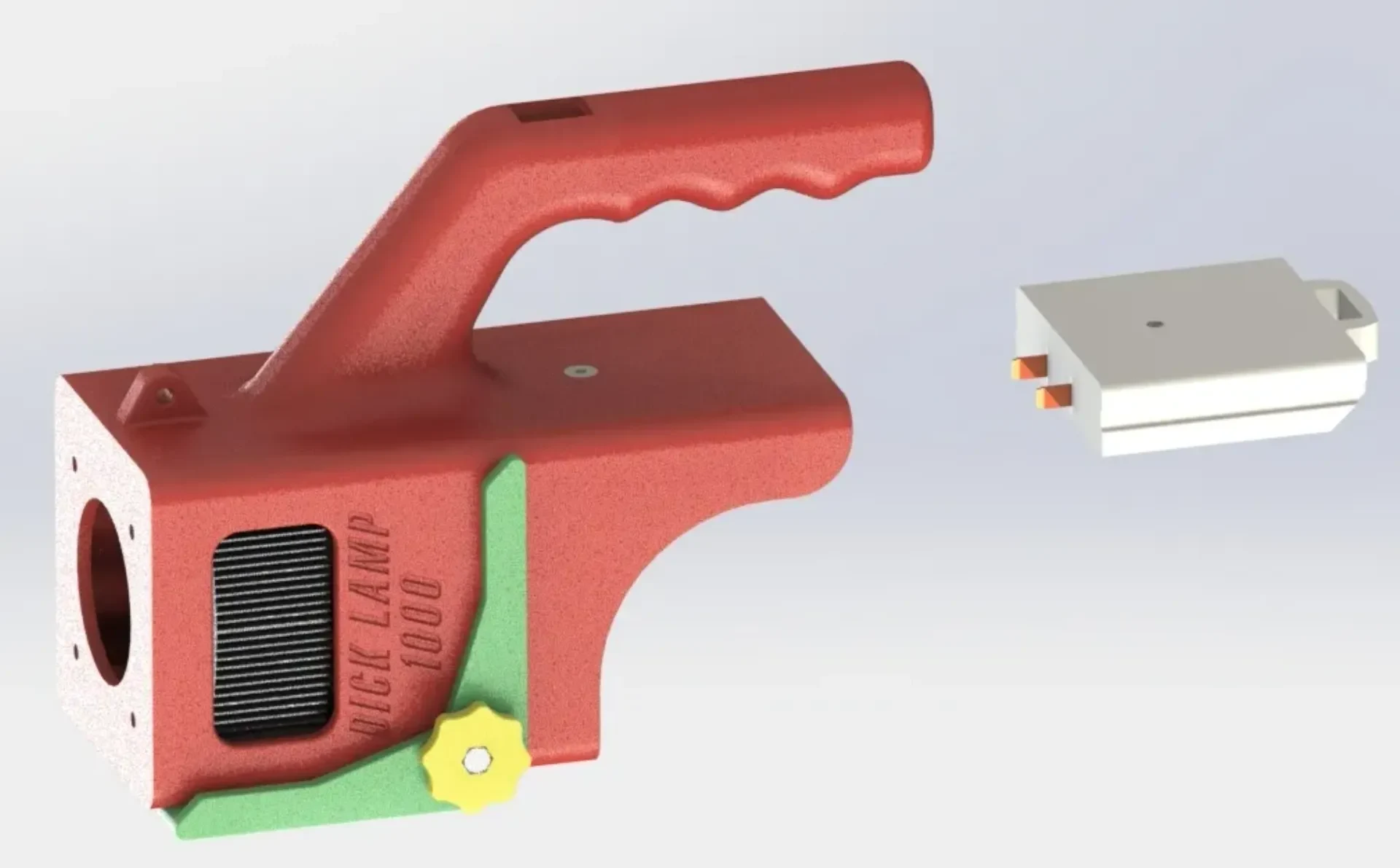

Он модульный, поэтому для него можно спроектировать и напечатать на 3D-принтере адаптеры других брендов, но пока я оставлю это будущим поколениям и художникам ремиксов, если он не наберет сумасшедшее количество лайков.

Минимальные поддержки.

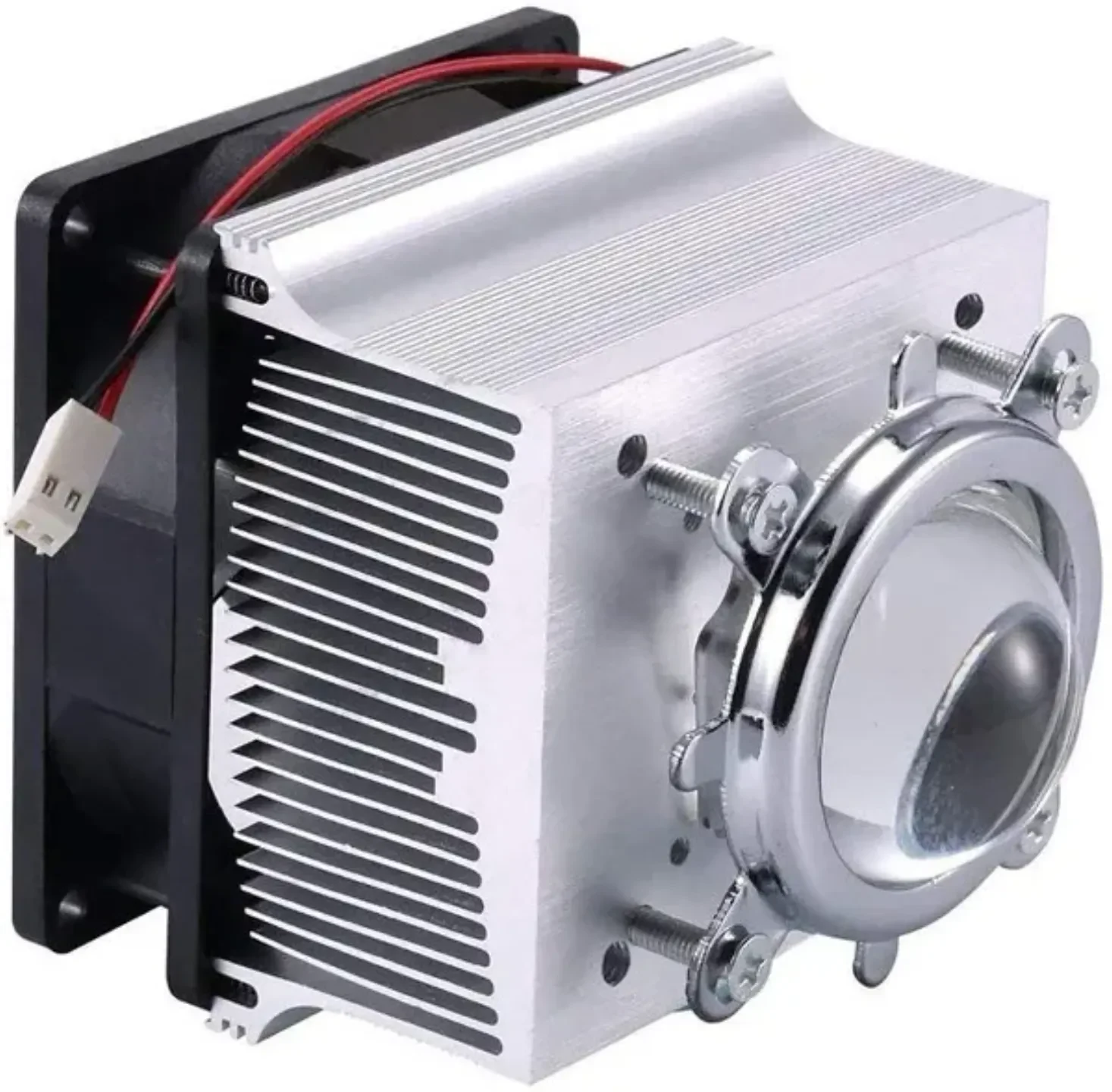

Светодиодные модули высокой мощности можно купить в Интернете, но, к сожалению, это не спонсируемая сборка, поэтому я оставлю вам возможность найти лучшие предложения в интернет-магазинах. См. фотографии модели/типа радиатора, они, вероятно, все одинаковы.

Детали, необходимые для сборки этой лампы, довольно стандартны:

Винт DIN 933 M6 — 2x (длина неизвестна, забыл, должно быть около 20 мм)
Гайка DIN 934 M6 — 2x
Маленький коммутатор, один модуль — стандартный размер, перепрофилированный из старого блока питания ПК
Уплотнительное кольцо 20x2,5 — 2x — для фиксации стойки поворотом тумблера — опционально
Винт М5 с потайной головкой — для фиксации адаптера
Гайка М5 — для фиксации переходника

Дополнение к параболическому студийному прожектору:

https://www.printables.com/model/228500-parabolic-reflector-spotlight-for-led-module-20-10
