Аккумуляторный ящик с лепестковыми клеммами

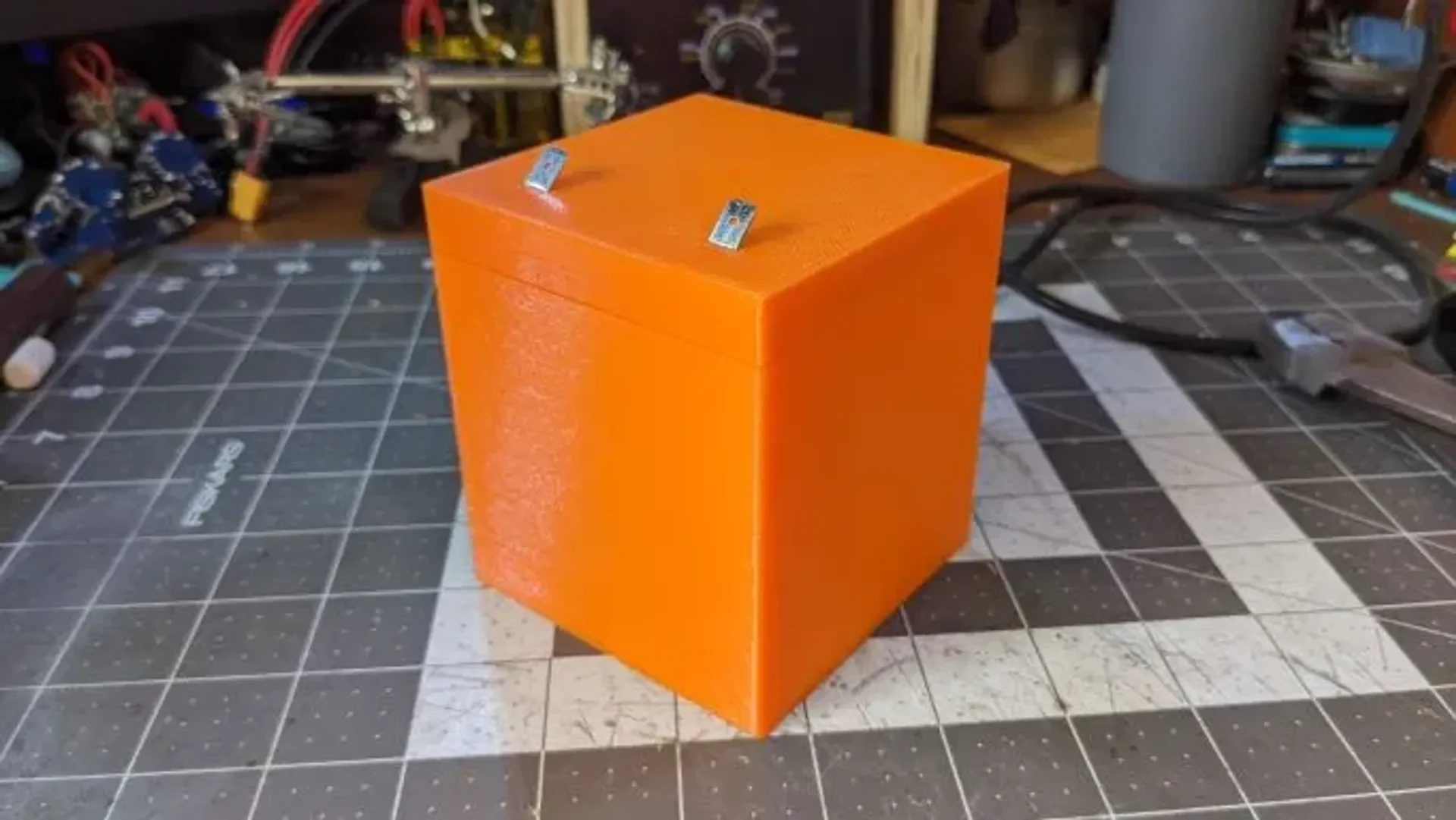

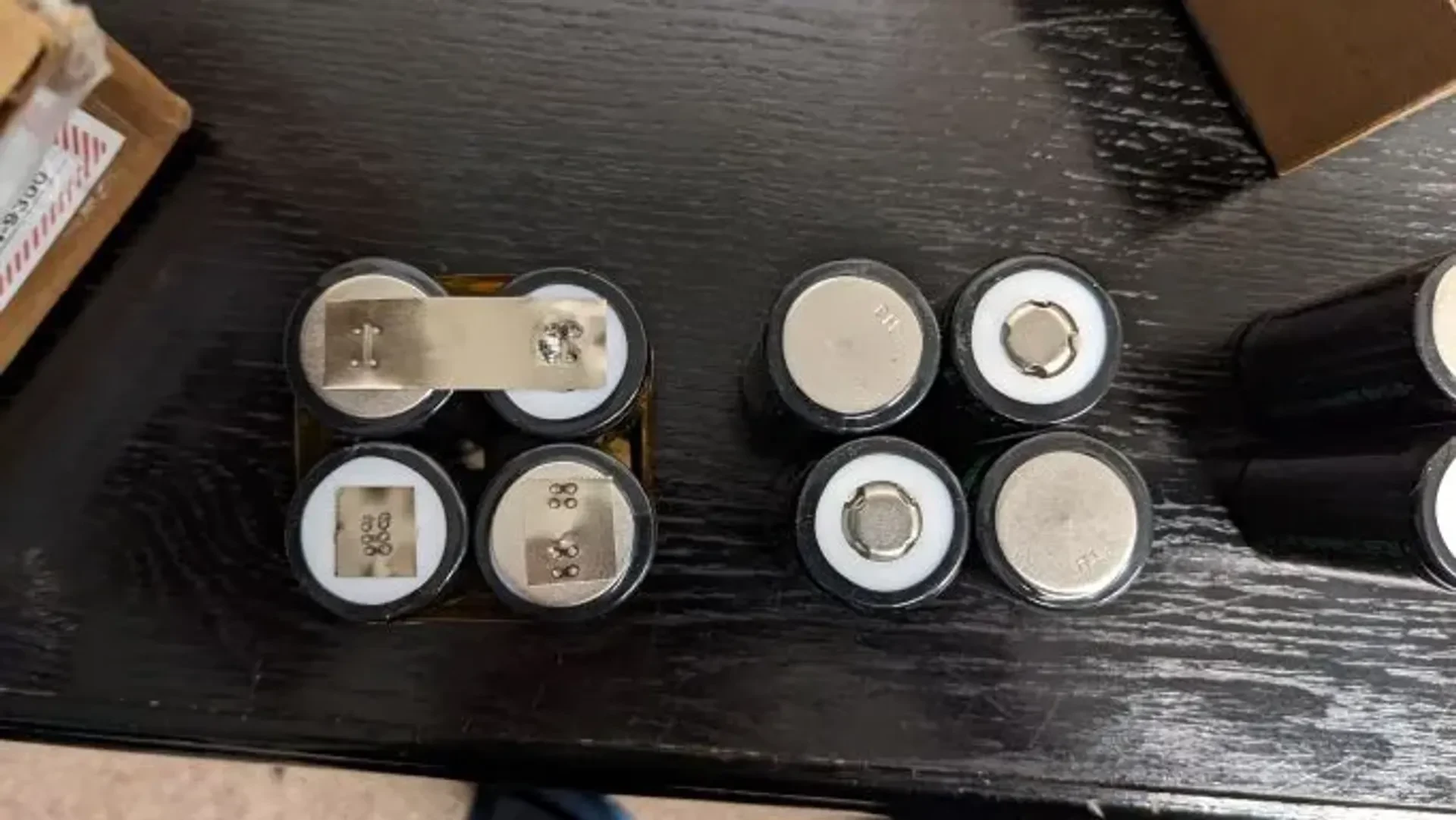

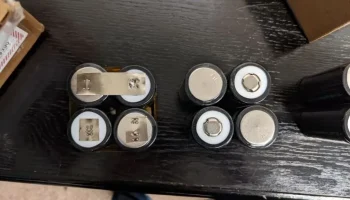

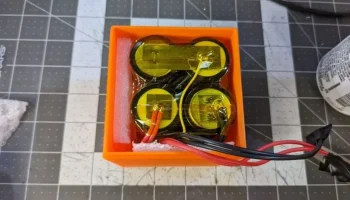

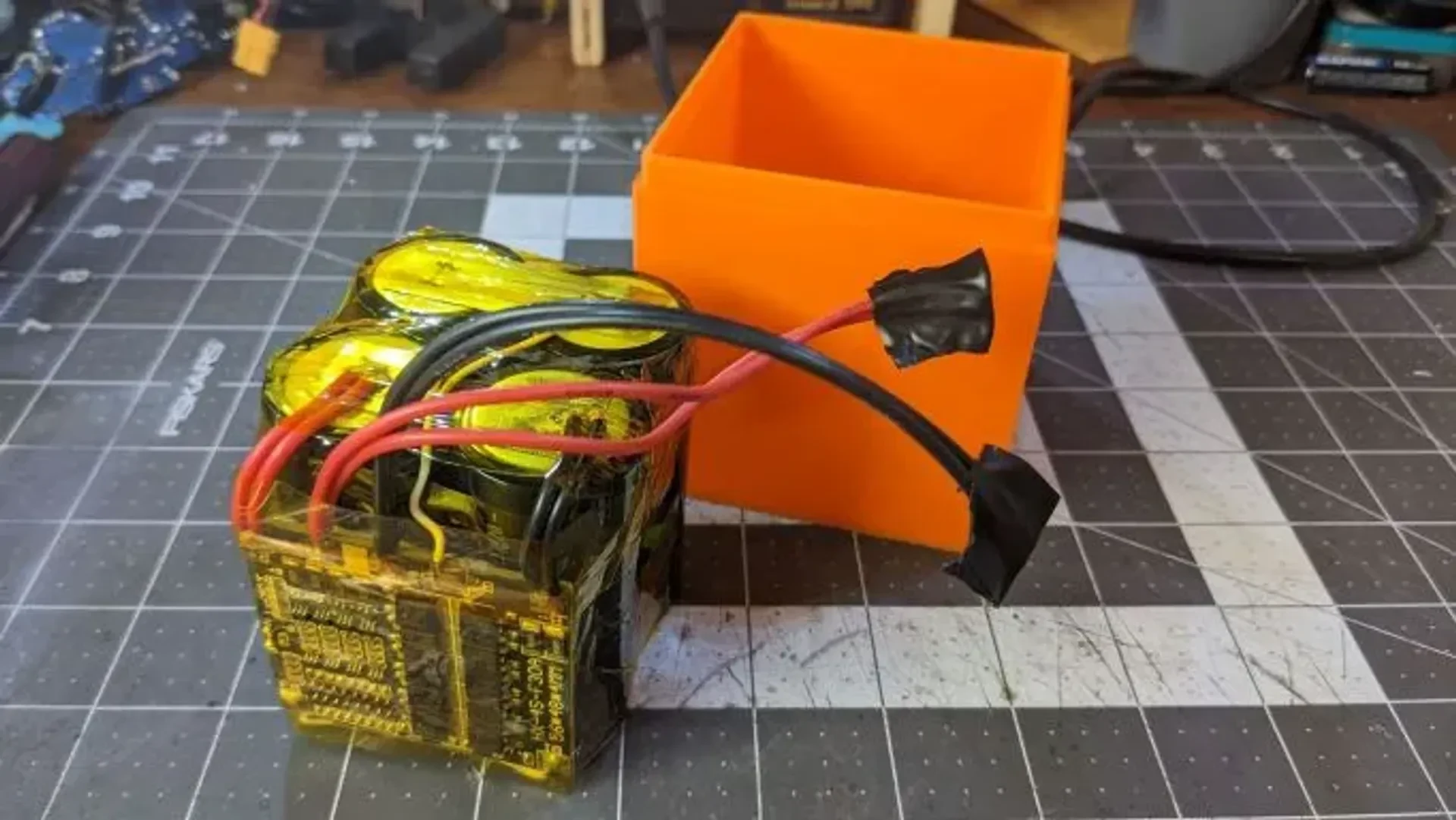

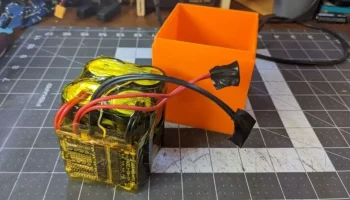

Это аккумуляторный ящик, в котором для выходов используются комбинированные лепестковые клеммы. Размеры по умолчанию рассчитаны на четыре элемента 32650 LiFePO4, BMS и небольшое дополнение.

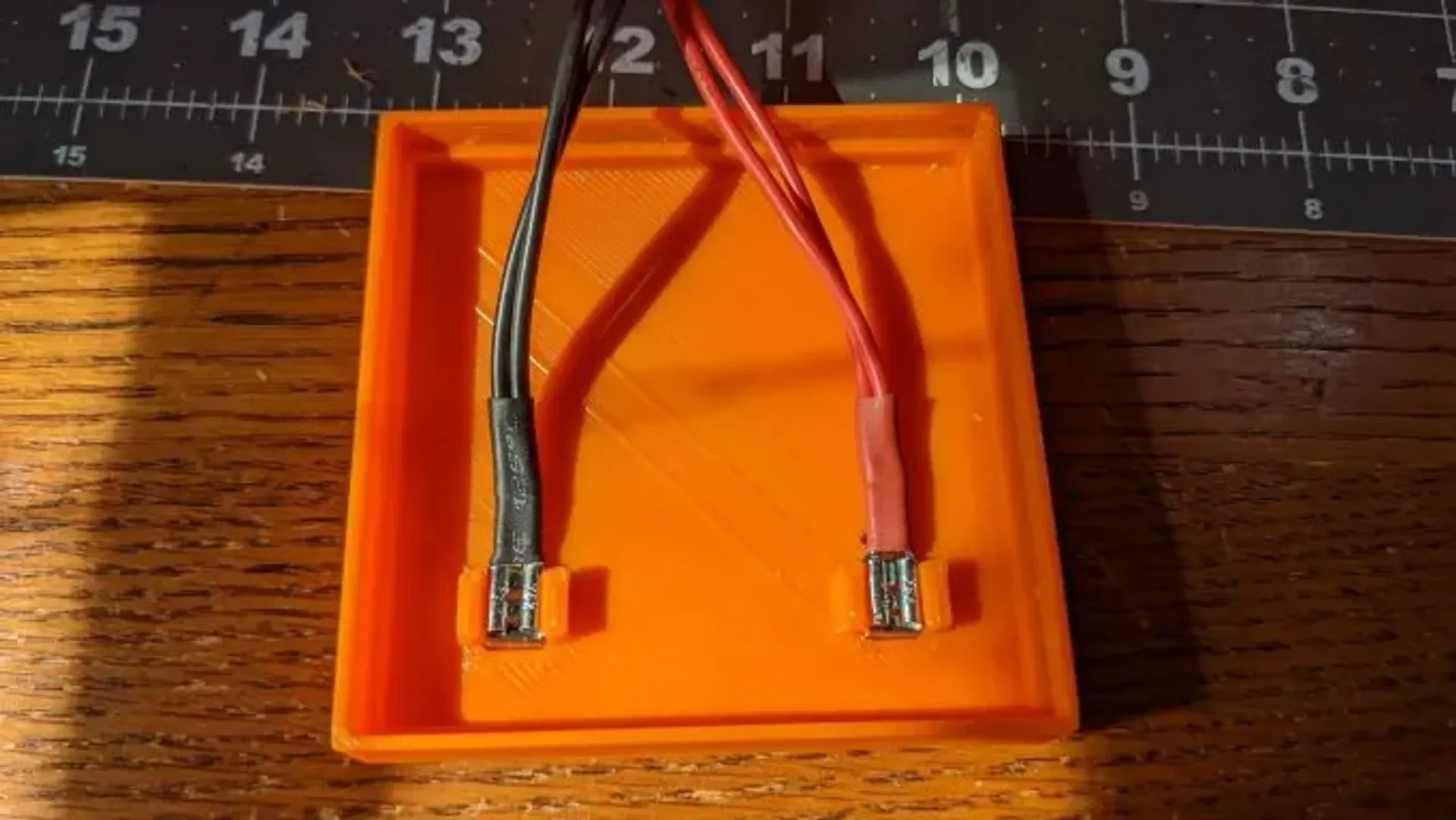

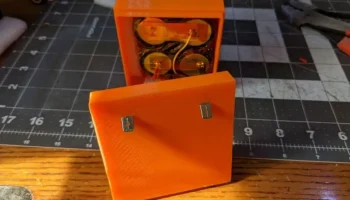

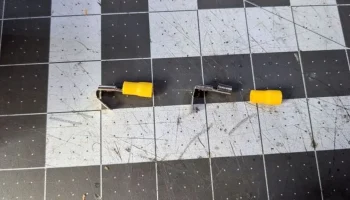

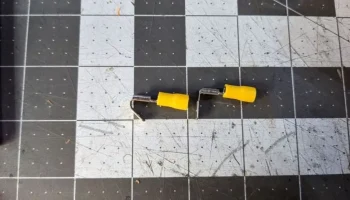

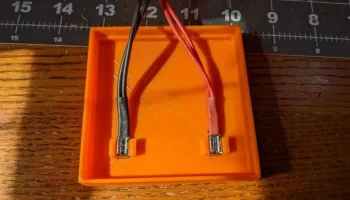

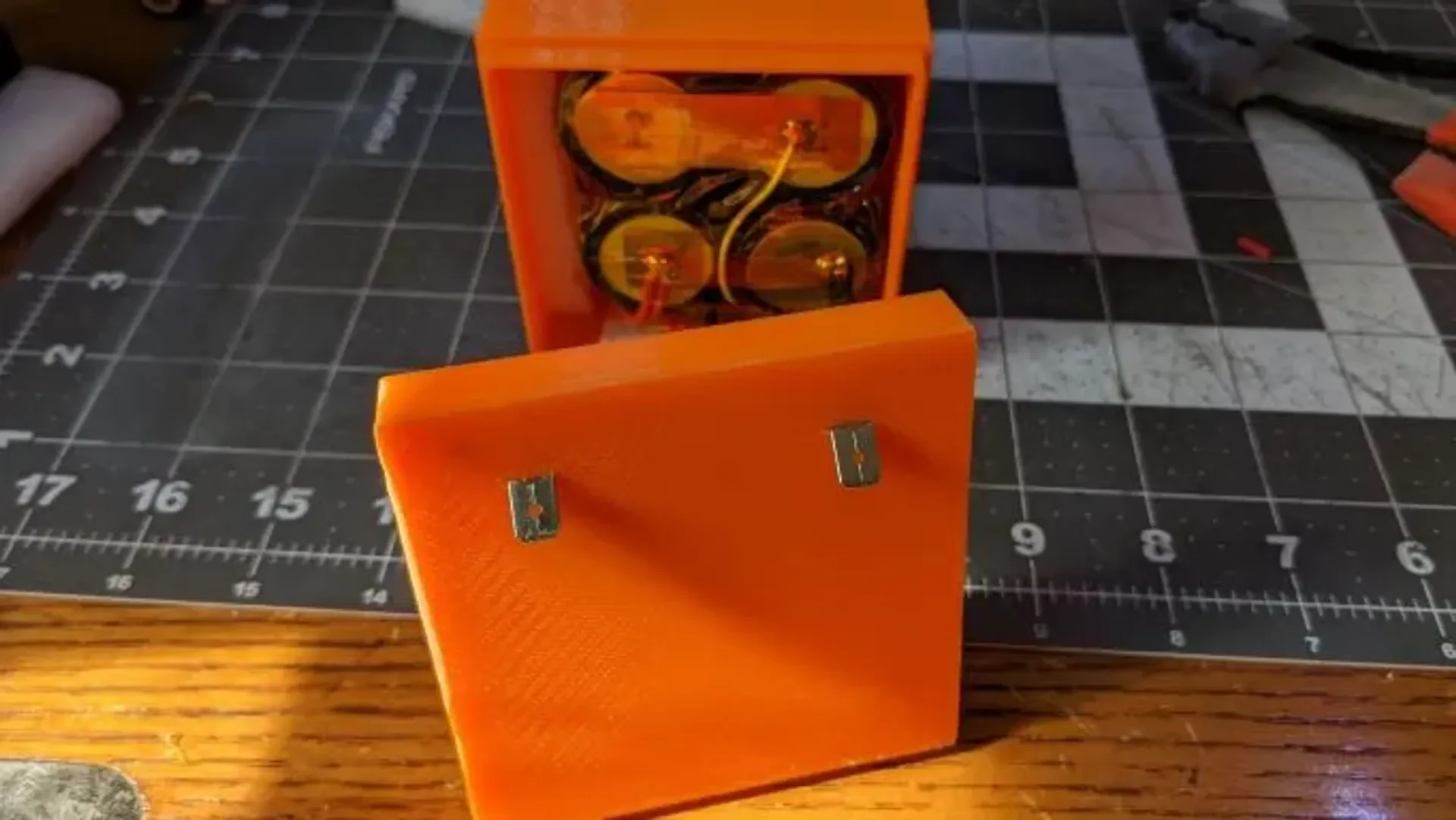

Разъемы, которые я использовал, называются «контейнерными разъемами». Они довольно плотно входят в держатели на нижней стороне верха. Не помешало бы добавить немного горячего клея.
Использ��йте суперклей или эпоксидную смолу, чтобы держать верхнюю часть закрытой.
Я включил файл FreeCAD для настройки. Параметры см. ниже.
Советы приветствуются! — paypal.me/RobinAltoft
Параметры электронной таблицы
Все размеры указаны в миллиметрах.
Ширина батареи: Ширина внутренней части коробки.
Глубина батареи: глубина внутренней части коробки.
Высота батареи: Высота внутренней части коробки.

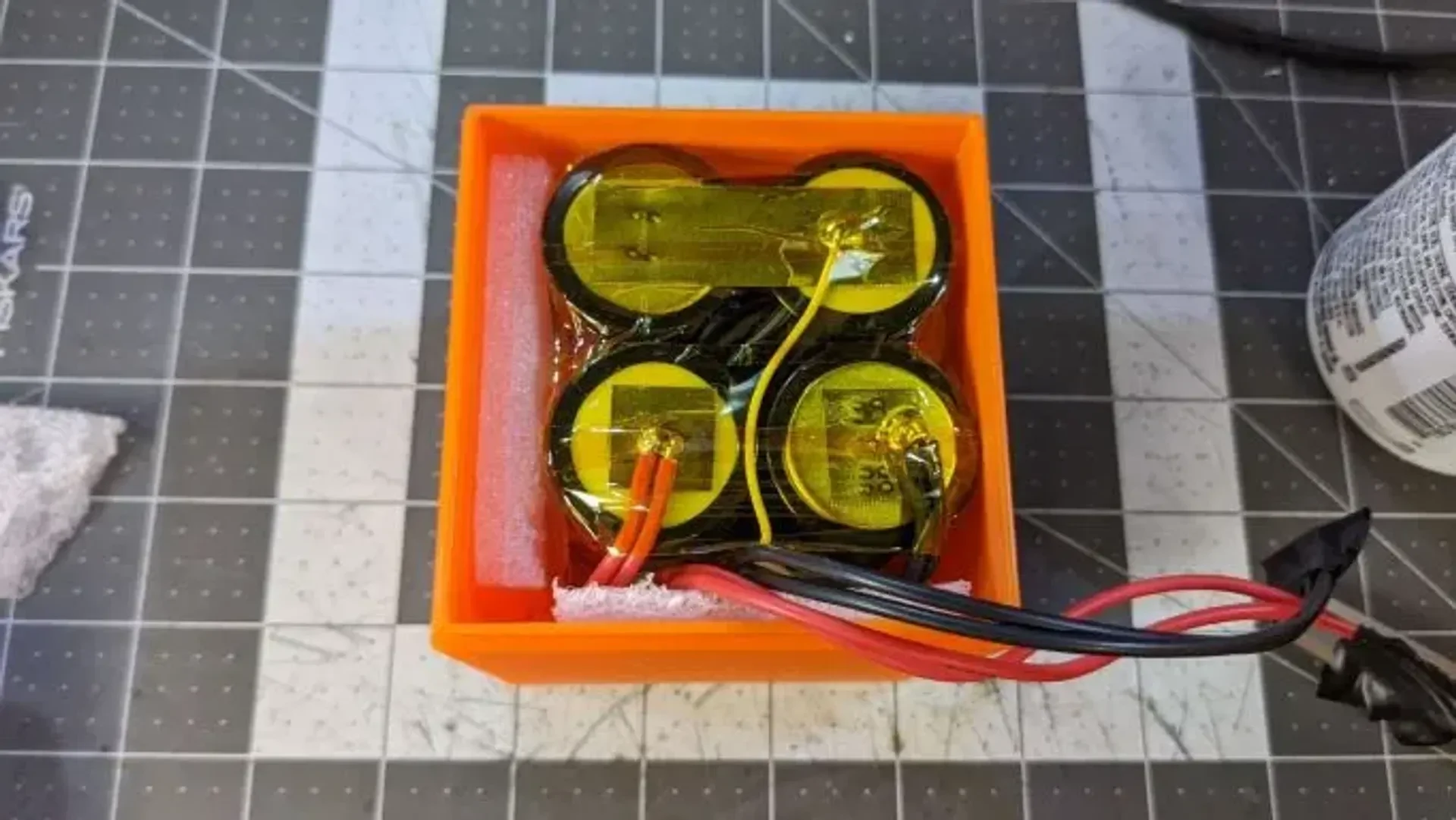

Top Gap: Высота внутренней части верха. Я обнаружил, что, оставив 10-миллиметровый «зазор» между верхом и верхом аккумулятора, я могу добавить кусок пенопласта для поддержки аккумулятора.
**Кроме того, не забудьте оставить как минимум зазор, равный высоте вашей клеммы + 3 мм над батареей, независимо от того, ��спользуете ли вы этот параметр или учитываете его в высоте аккумулятора.

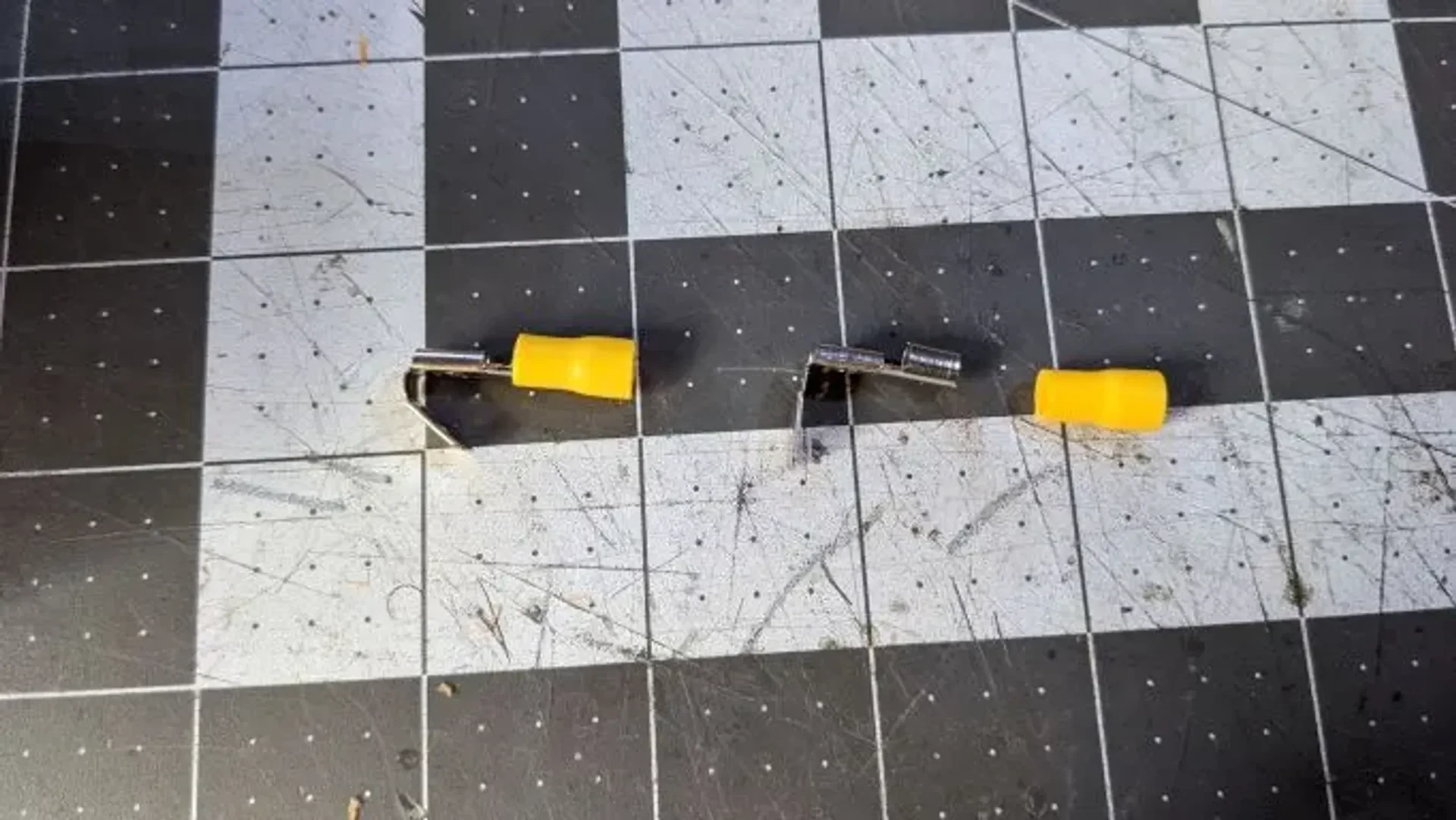

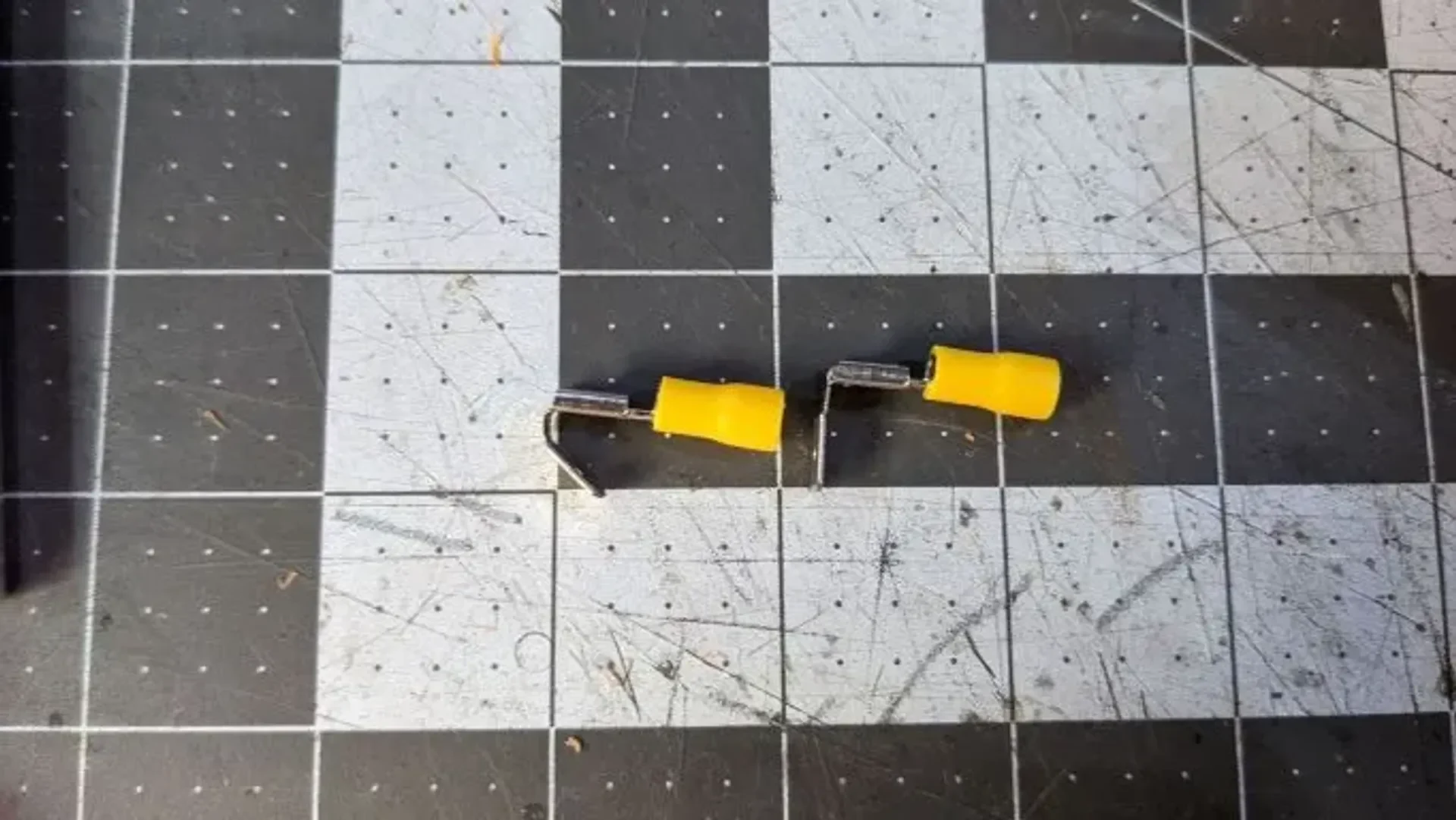

Ширина клеммы: ширина самой широкой части комбинированного разъема. (В моем случае это был женский терминал.
Длина клеммы: длина гнездовой клеммы комбинированного разъема, не включая обжимной цилиндр — только та часть, которая удерживает штыревую клемму.
Высота клеммы: Толщина гнездовой клеммы на дополнительном разъеме.
Толщина клеммы: Толщина вилки лепестковой клеммы на дополнительном разъеме.
Расстояние между клеммами: расстояние между клеммами готовой батареи.
