4S 26650 Корпус аккумуляторной батареи LiFePO4

Я сделал небольшой корпус для размещения 4S LiFePO4, чтобы иметь батарею портативного размера с номинальным напряжением 12 В. Я использовал запасные A123 26650. Вам нужно распечатать 2 держателя элементов, расположить в них батареи и сварить батареи точечной сваркой последовательно, оставив выступы для балансировочных проводов. Используйте BMS, перед аккумуляторами есть место для маленького. Я использовал этот: www.aliexpress.us/item/2251832666835244.html?spm=a2g0o.order_list.order_list_main.5.b1191802kZDz2S&gatewayAdapt=glo2usa&_randl_shipto=US, но, вероятно, есть несколько других 4s BMS, которые тоже подойдут.

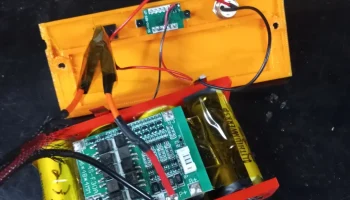

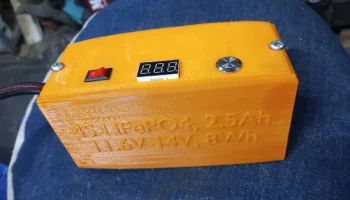

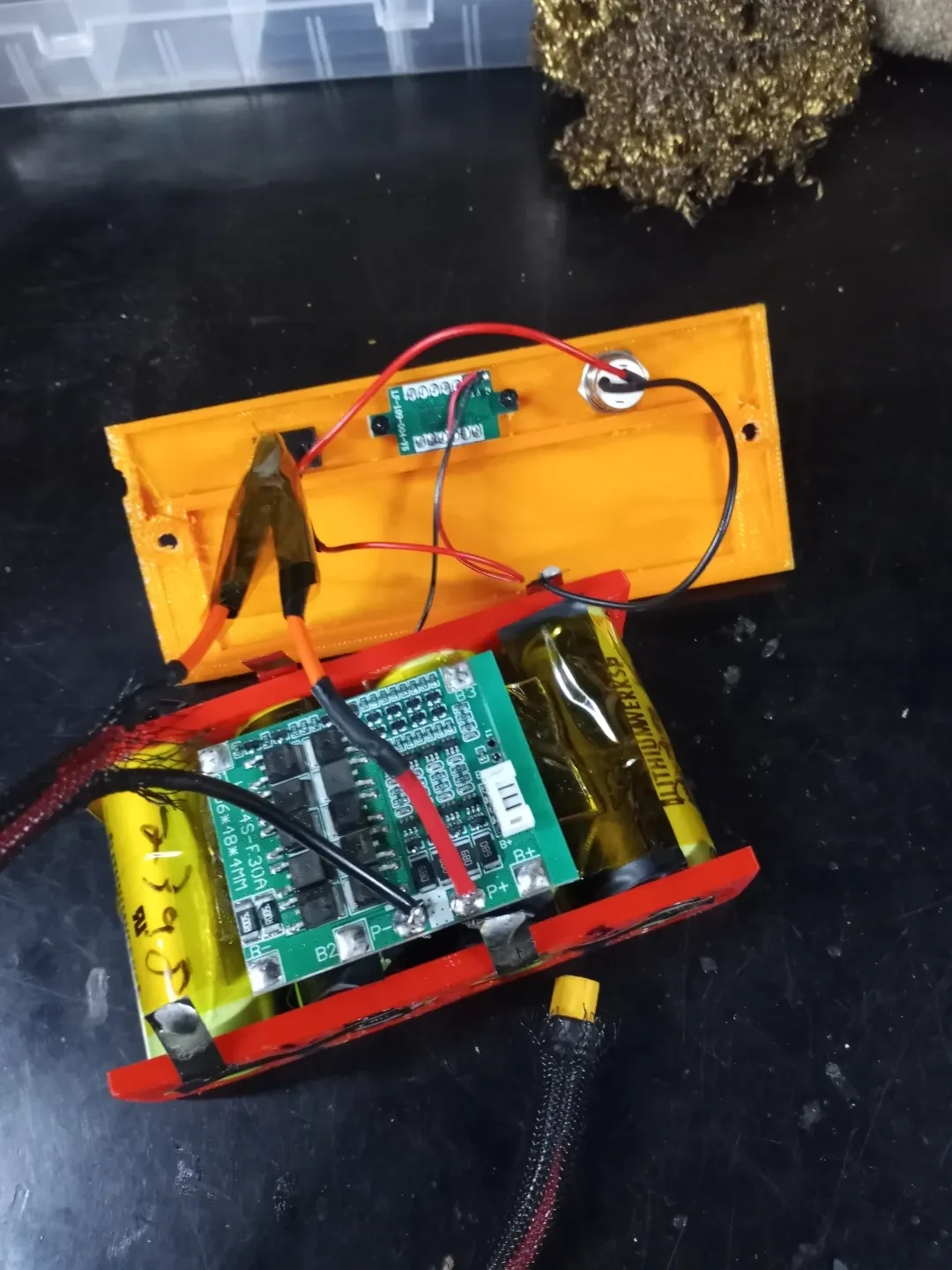

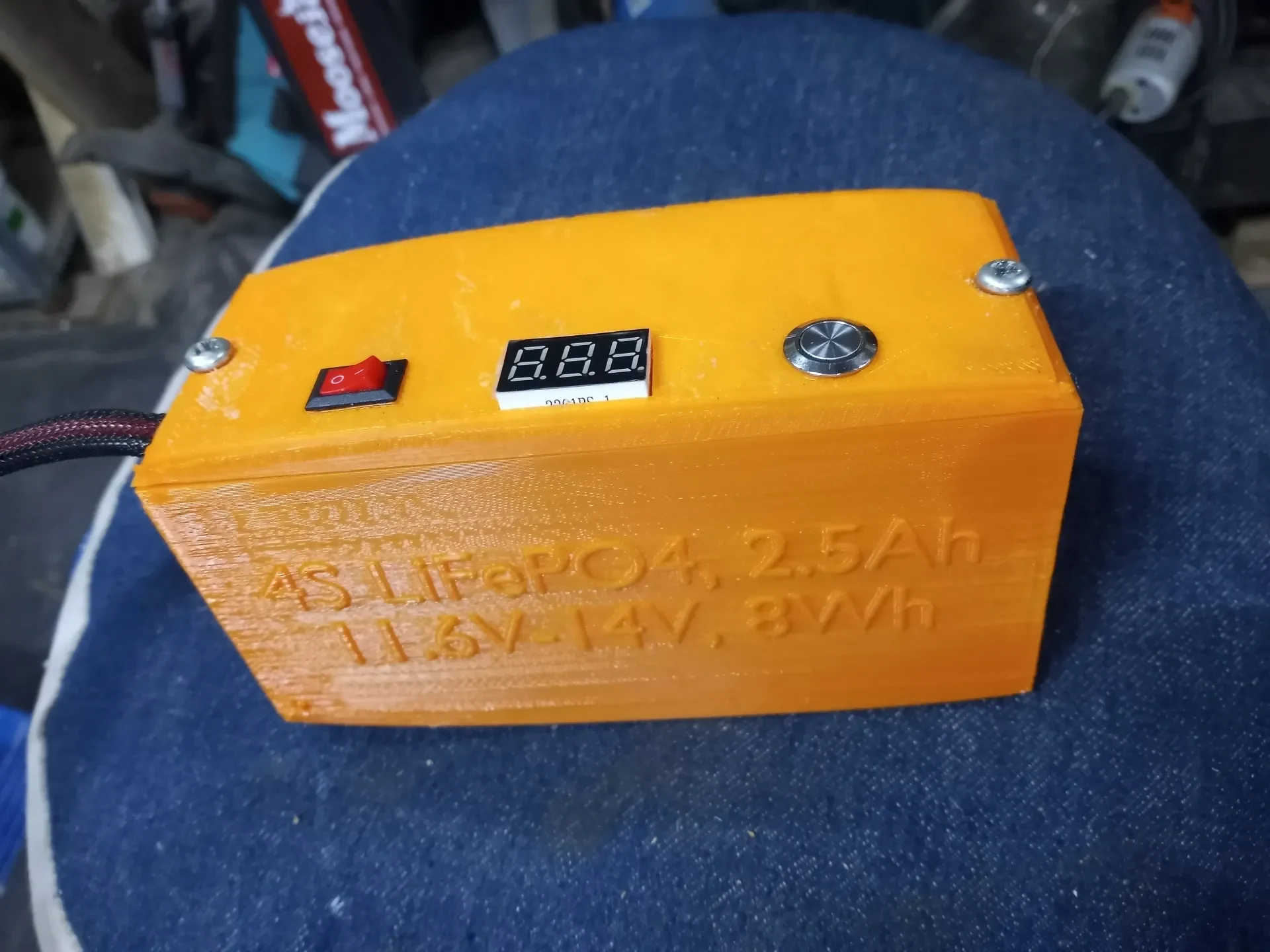

Кроме того, на крышке имеются вырезы для основного вольтметра, переключателя мгновенного действия NO для дисплея вольтметра и кулисного переключателя включения/выключения выхода батареи. Я решил просто сделать отверстие с основными проводами + и -, выходящими из корпуса, и любой разъем, который вам нравится (мне нравятся xt60). Я предпочитал это делать какой-то разъем, монтируемый на корпусе, но не стесняйтесь переделывать его по своему усмотрению. Вы можете использовать силиконовую или резиновую шайбу, чтобы сделать провода более надежными. Сначала вставьте компоненты в крышку, затем подключите их к аккумулятору. После этого вы сможете опустить батарею и крышку со всем подключенным в нижнюю половину корпуса и закрутить ее. У меня есть главный кулисный переключатель между P+ и XT60, и я подключил вольтметр непосредственно к основным B+ и B- батареи, но вы также можете подключить его к P+ и P-, если хотите. Использование переключателя мгновенного действия между вольтметром и аккумулятором предотвращает паразитный разряд; просто нажмите и удерживайте переключатель, чтобы увидеть появление напряжения, затем отпустите.

Вам понадо��ится:

Выключатель мгновенного действия, круглый, ½ дюйма или 12 мм. www.aliexpress.us/item/3256803329415321.html?spm=a2g0o.productlist.main.7.739eeab7a7Zm2q &algo_pvid=368947c3-7d35-4b8e-a73d-aad3950b7f19&algo_exp_id=368947c3-7d35-4b8e-a73d-aad3950b7f19- 3&pdp_ext_f=%7B%22sku_id%22%3A%2212000026135308007%22%7D&pdp_npi=2%40dis%21USD%214.27%212.99%21% 21%21%21%21%4021021a7216714066612711947d0720%2112000026135308007%21sea&curPageLogUid=bNZ1zrg0NvMC

Кулисный переключатель, я использовал что-то вроде этого www.aliexpress.us/item/3256804695113122.html?spm=a2g0o.productlist.main.5.45b1bbL2bbL2AK &algo_pvid=8c399ab9-2215-4196-b6ec-799b5b54d4b6&algo_exp_id=8c399ab9-2215-4196-b6ec-799b5b54d4b6- 2&pdp_ext_f=%7B%22sku_id%22%3A%2212000030877311642%22%7D&pdp_npi=2%40dis%21USD%211.72%211.72%21% 21%21%21%21%40212278f516714068674335788d0777%2112000030877311642%21sea&curPageLogUid=3f3OVLBjOer8

Вольтметр, большинство дешевых имеют одинаковый размер. www.aliexpress.us/item/3256803736361812.html?spm=a2g0o.productlist.main.1.3114K3m7K3m7CC &algo_pvid=8202e255-b228-4f68-ad92-06dd5ea7b75f&algo_exp_id=8202e255-b228-4f68-ad92-06dd5ea7b75f- 0&pdp_ext_f=%7B%22sku_id%22%3A%2212000027473952207%22%7D&pdp_npi=2%40dis%21USD%210.67%210.62%21% 21%21%21%21%40211be59e16714069349176574d0725%2112000027473952207%21sea&curPageLogUid=u5jkweoA52XF

10-24 винта, 2 шт.

10-24 шестигранные гайки, 2 шт.

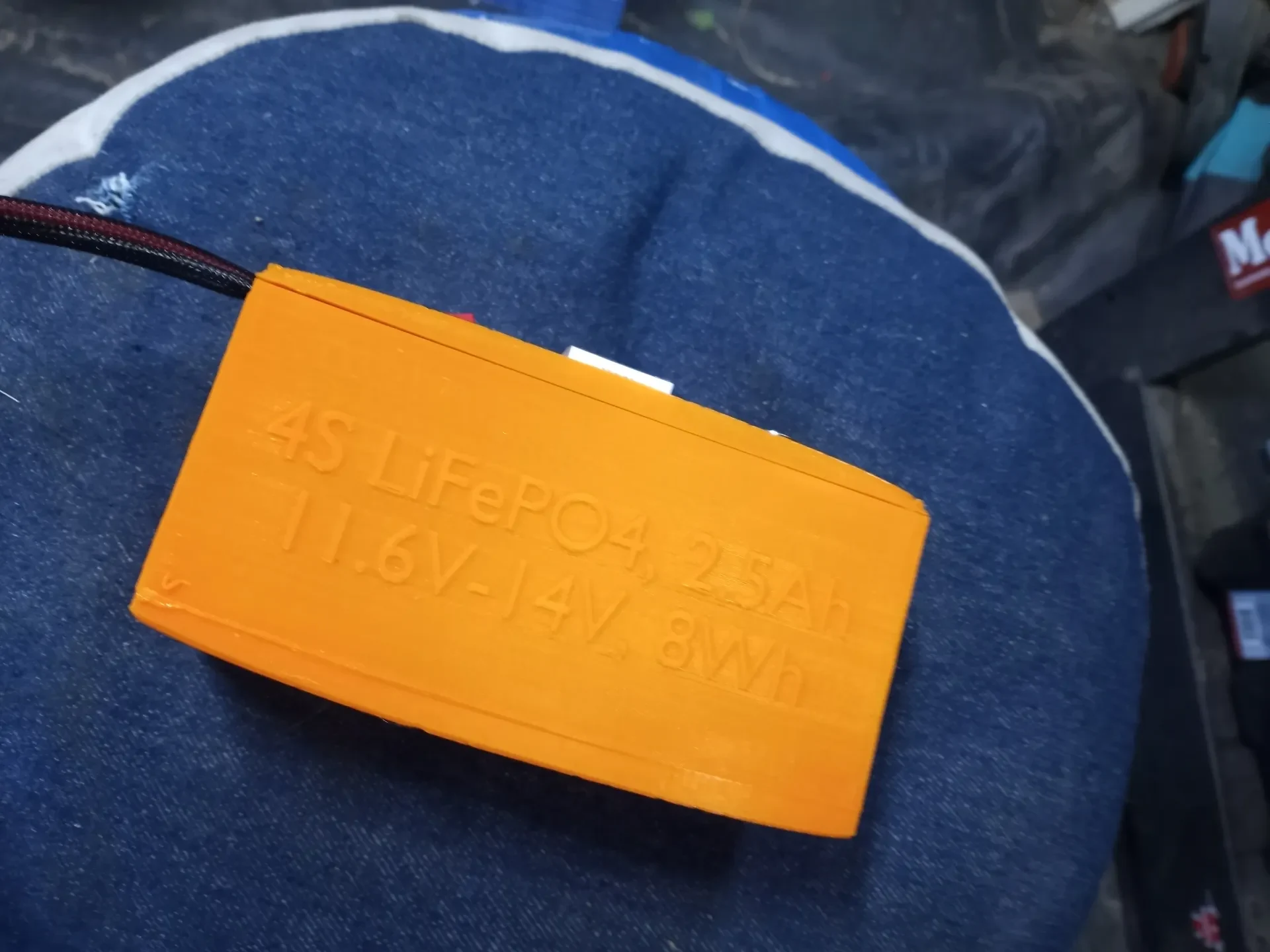

Я прикрепил несколько ссылок, но, честно говоря, я не использовал эти конкретные ссылки, я сделал это из частей, которые у меня остались и валялись. Я также добавил надпись спереди, чтобы напомнить себе, какие ячейки я использовал, но не использовал ее в загруженном файле, потому что вы можете использовать другие ячейки. Удачи!

Я планирую переработать дизайн, чтобы он соответствовал 32650. У меня остались остатки проекта, дайте мне знать, если вы этого хотите. Спасибо!
