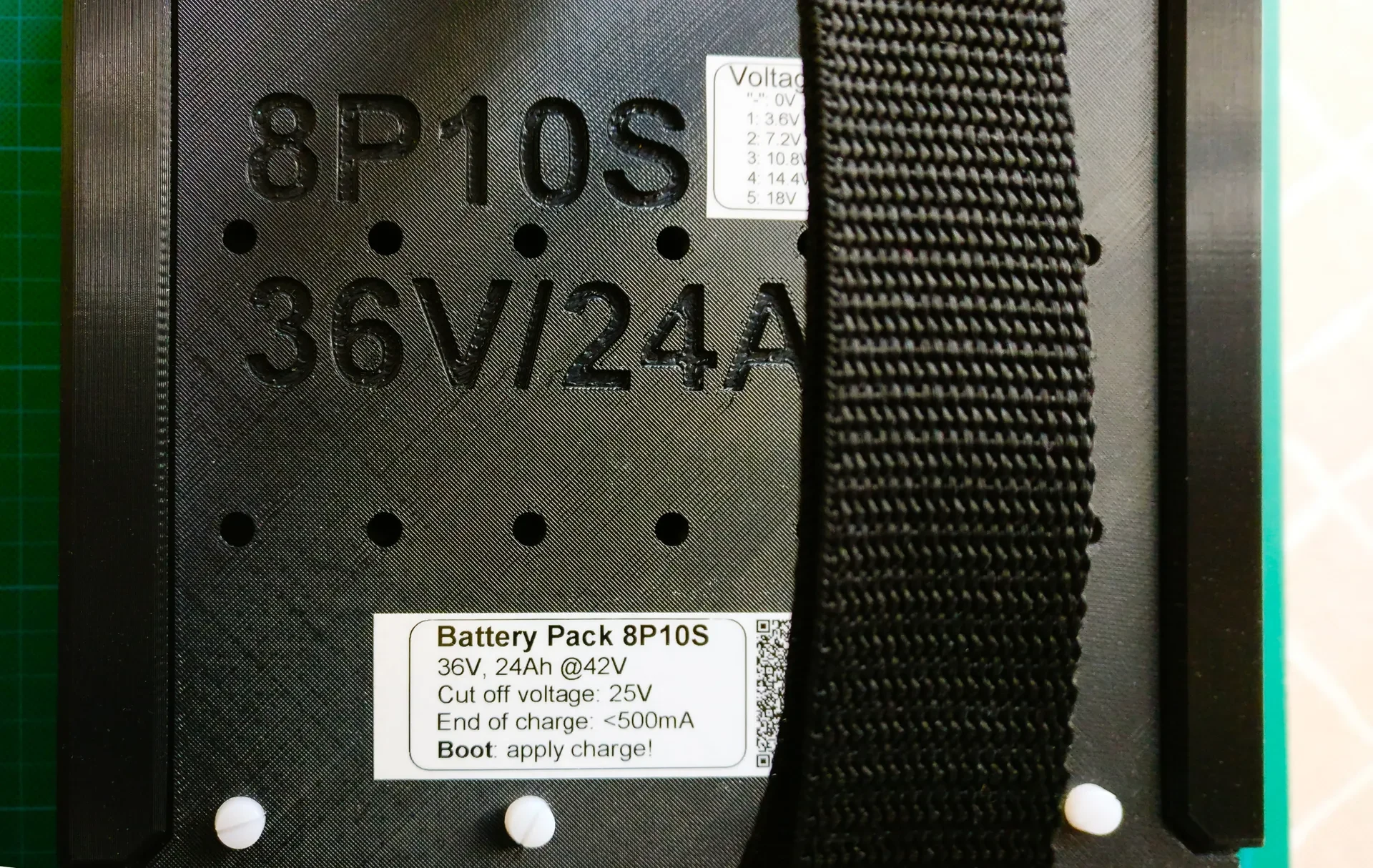

Литий-ионный аккумулятор 36 В/24 Ач с корпусом
Несколько лет назад я решил разработать новый аккумулятор для моего скутера Tante Paula, чтобы отказаться от использования свинцово-кислотных батарей (12 В x3), которые подойдут к аккумуляторному отсеку существующего скутера. Сейчас этот проект полностью завершен. Аккумуляторный блок собран, а мой собственный аккумуляторный корпус спроектирован, распечатан и собран.

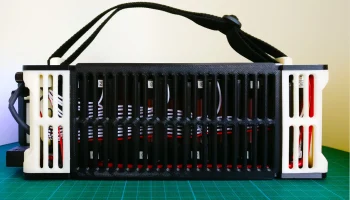

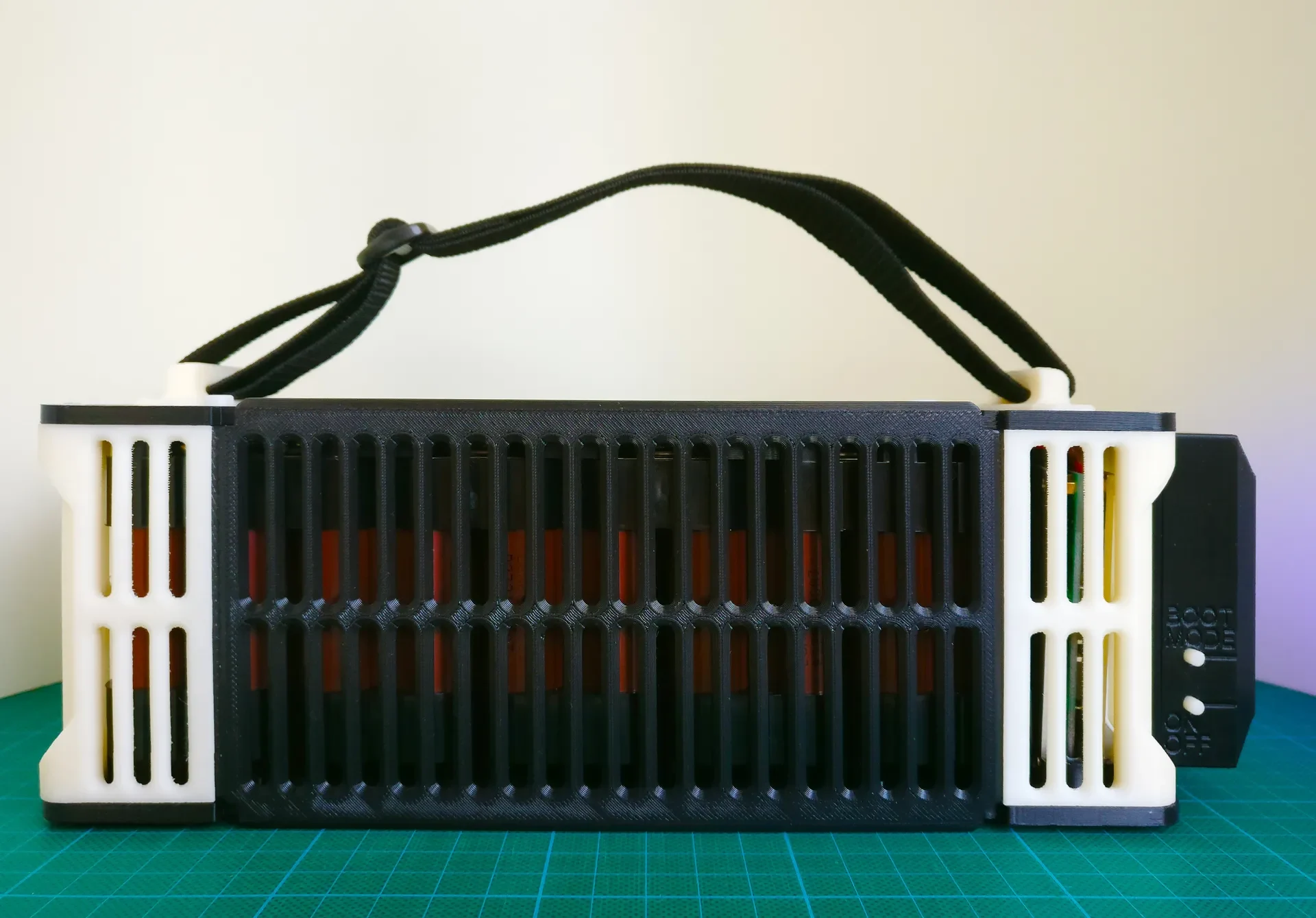

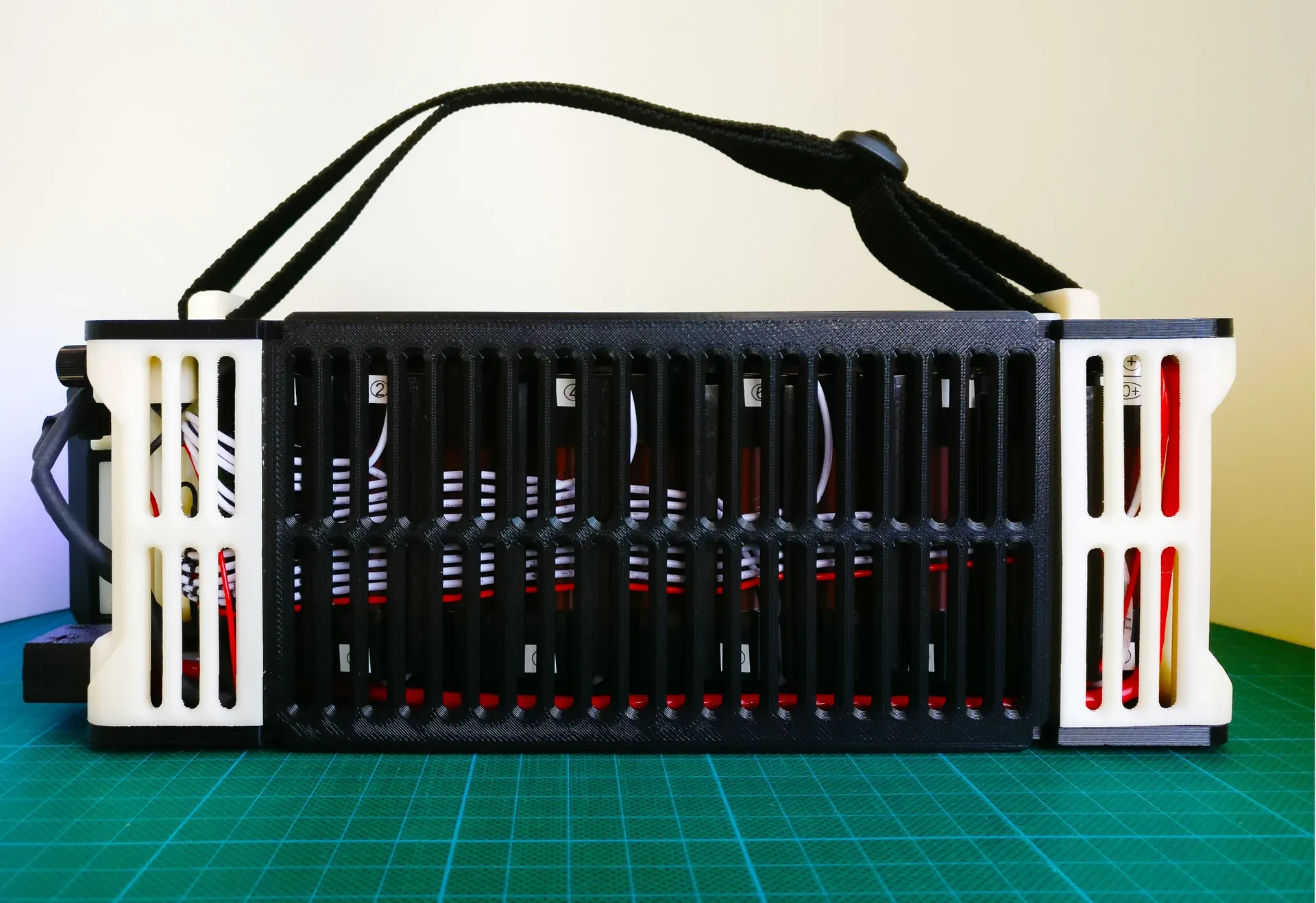

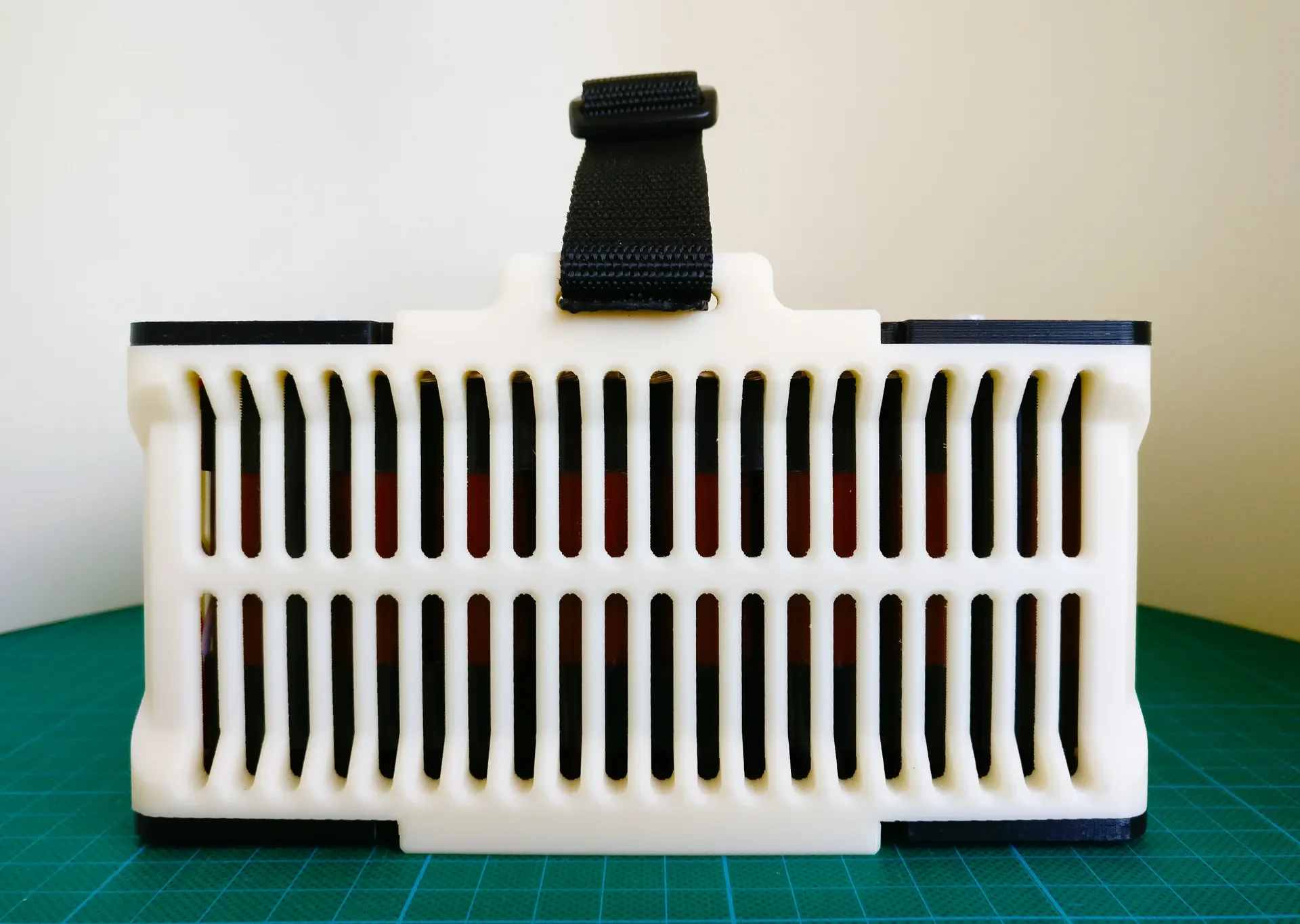

Целью корпуса было: быть прочным, хорошо вентилируемым, простым в сборке, легко устанавливаться на месте...
Проект огромен, и подробная информация находится на моей странице: https://orlovac.eu/projects.php#pack, с названием: САМЫЙ ПРОДВИНУТЫЙ ЛИТИЙ-ИОННЫЙ АККУМУЛЯТОРНЫЙ БЛОК, КОТОРЫЙ Я КОГДА-ЛИБО ПОСТРОИЛ.

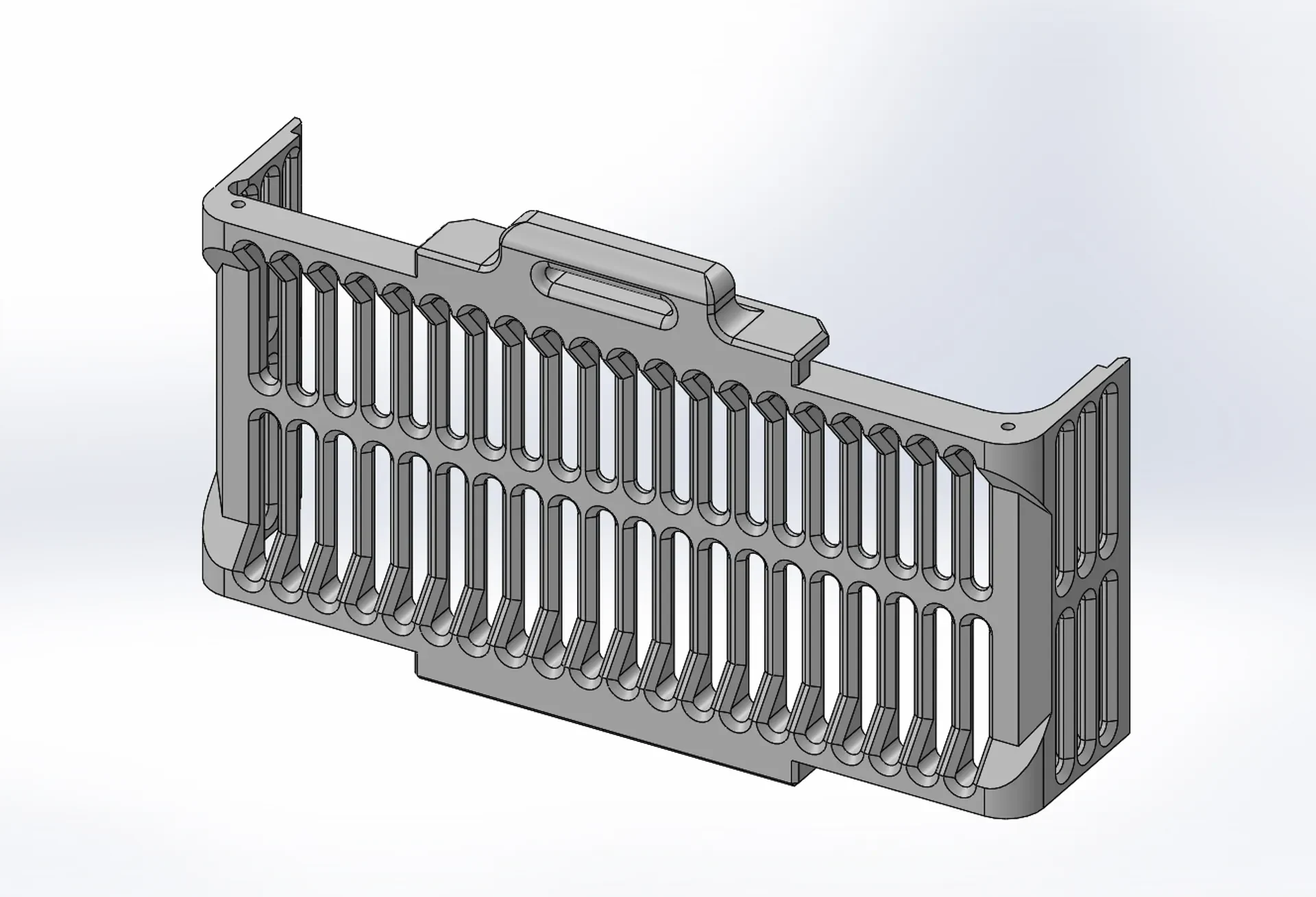

Весь корпус можно распечатать на Prusa i3 MK3S+, но для некоторых компонентов требуется определенная поддержка печати. Я предоставил здесь все файлы STL, но не нарезал их. Если вас это интересует, вам придется сделать это самостоятельно. Достаточно было бы высоты слоя 0,2 мм.
Важно: все компоненты я распечатал на большом профессиональном принтере Stratasys, все из ABS. Это было время, когда я купил свой принтер Prusa MK3S+. Я предлагаю использовать PETG, ASA или ABS. Я не рекомендую PLA, поскольку аккумуляторный блок во время использования может сильно нагреваться. Нить PLA можно использовать только для корпуса дисплея. В аккумуляторный блок встроена система BMS. Это означает, что нижняя и верхняя часть батарейного отсека немного больше стандартной печатной платформы Prusa MK3S. Чтобы решить эту проблему, нижнюю часть и крышку необходимо поставить вертикально и повернуть по диагонали на платформе принтера. Необходима поддержка печати, и необходимо создать большие поля для поддержки стоячей части.

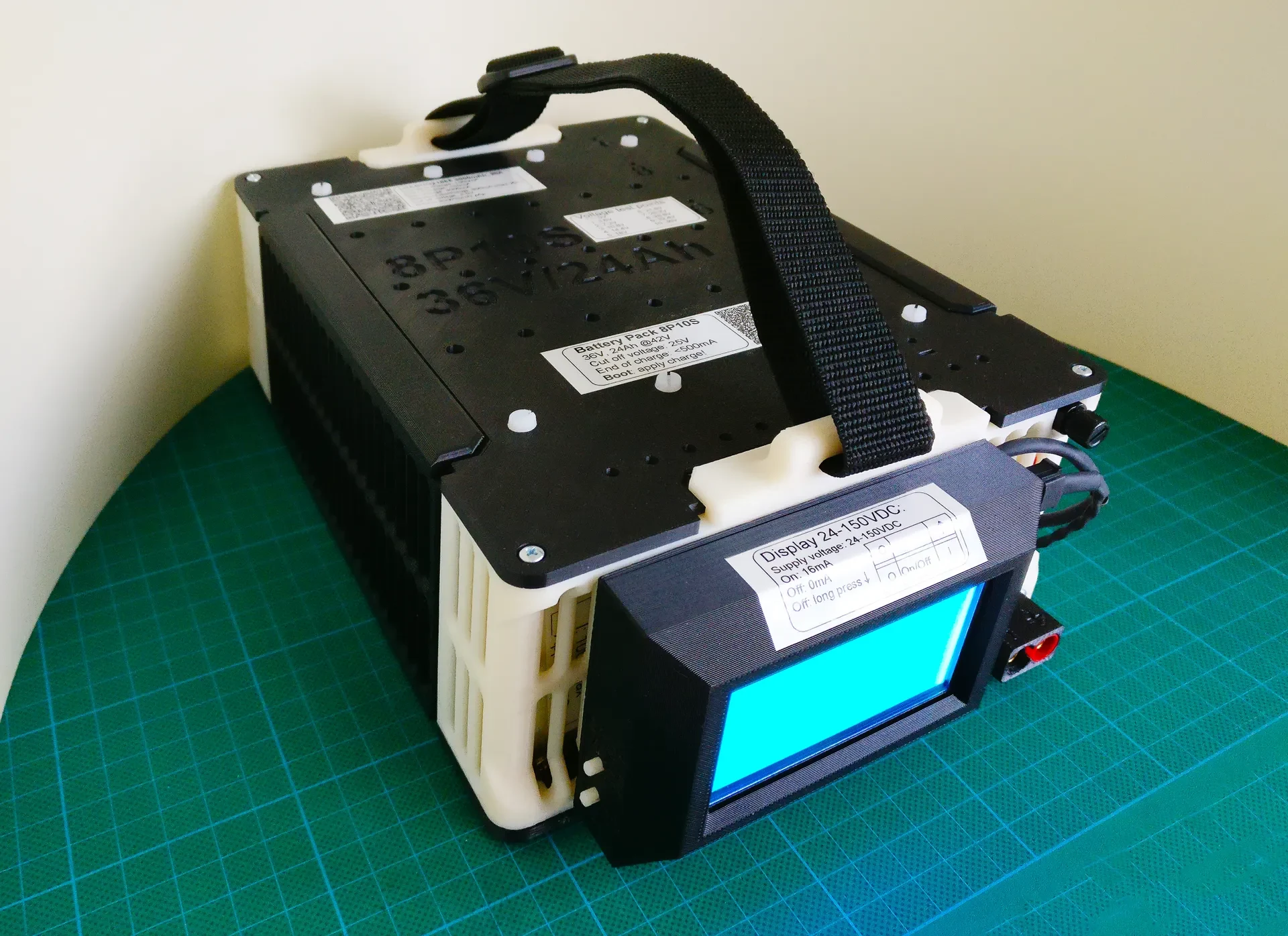

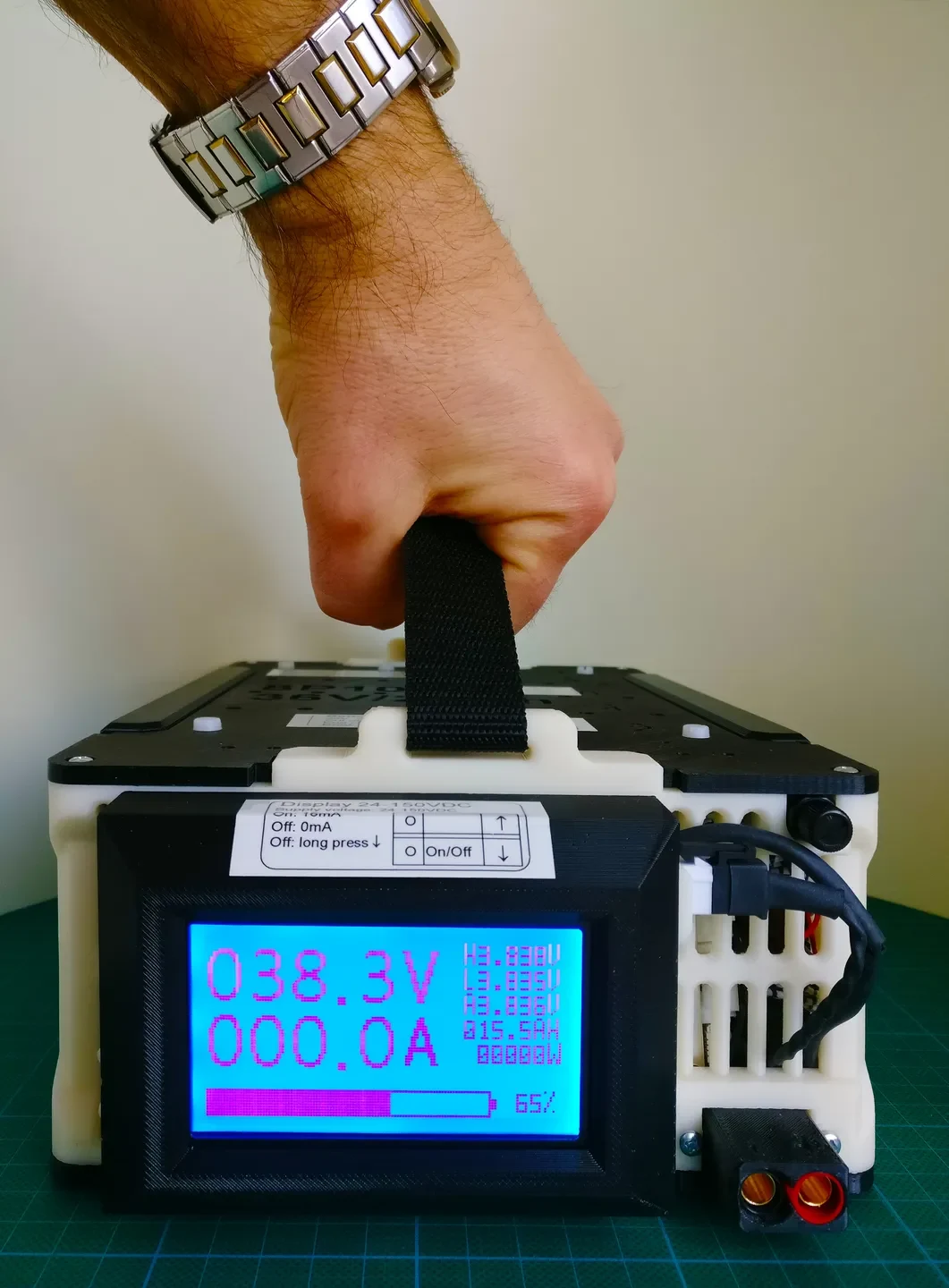

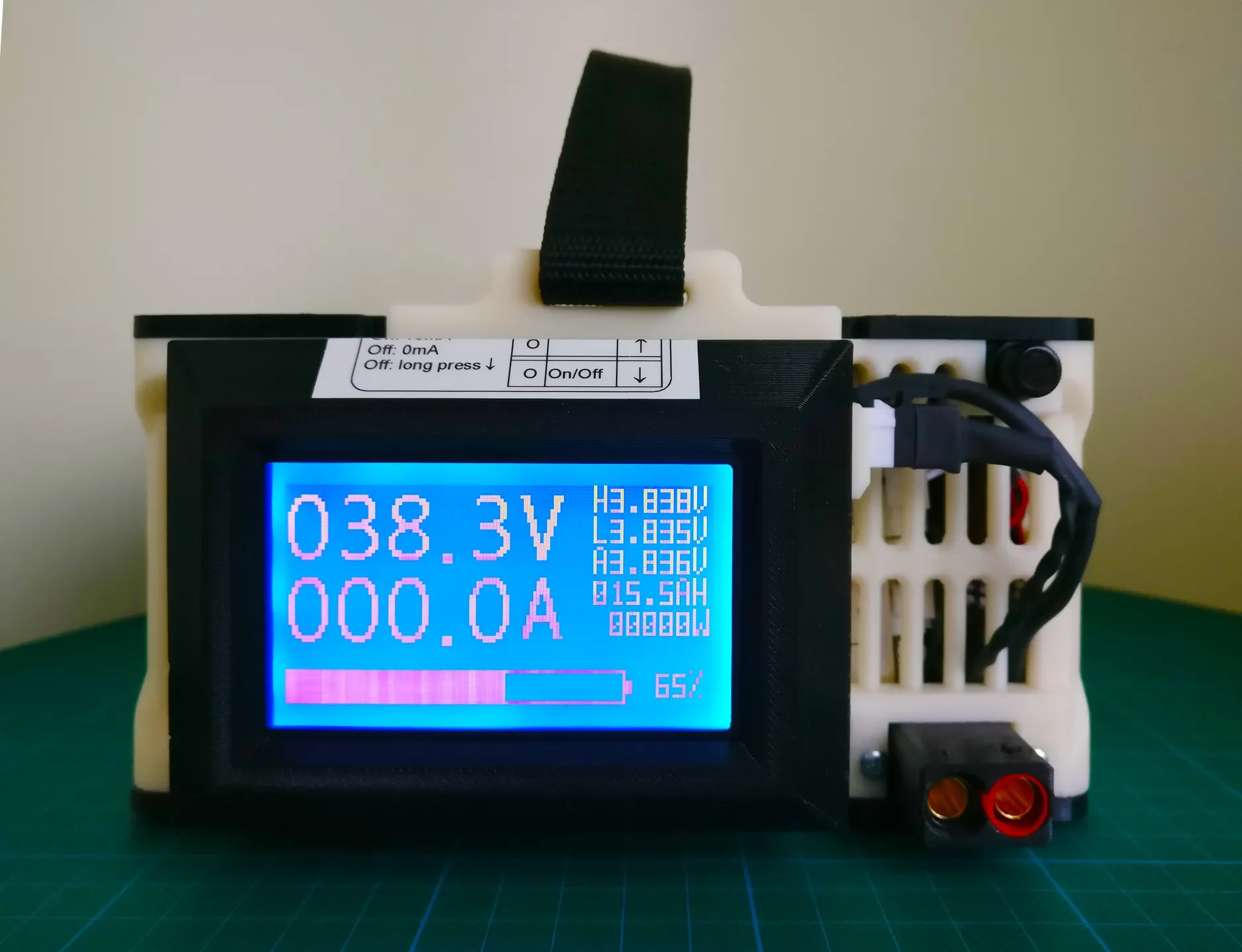

Полный проект батареи включает в себя: соответствующее зарядное устройство, блок дисплея (который не является обязательным), BMS и информацию о приложении для смартфона для мониторинга батареи.

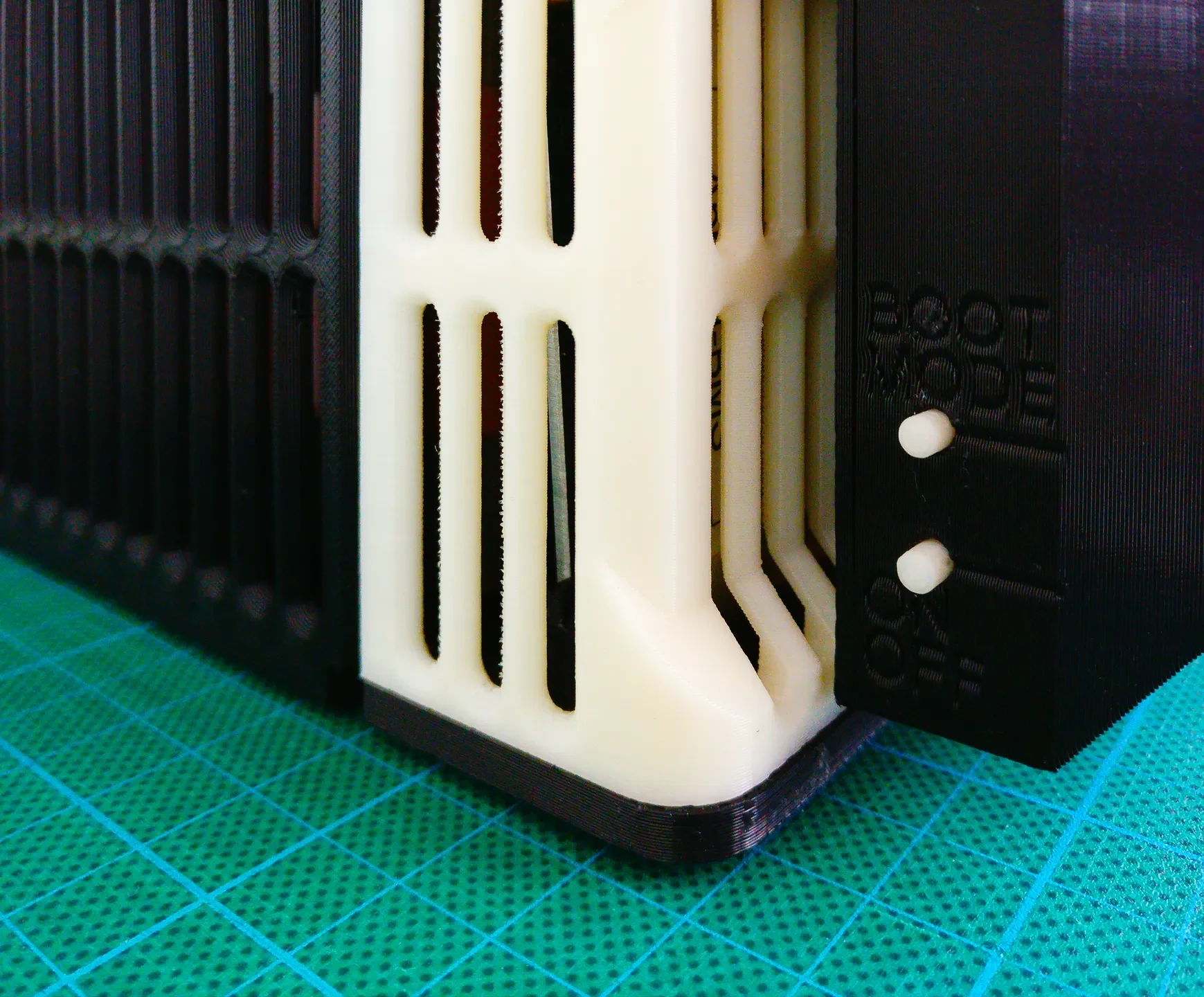

В чем уникальность моего батарейного отсека? Я спроектировал его так, чтобы все детали при сборке держались на месте. Ни один винт не нужен. В любо�� случае есть место для четырех винтов сверху и четырех снизу. Установите их, когда корпус будет окончательно собран.
Спецификация всех компонентов существует на моем веб-сайте, а также все необходимые ссылки.
ВНИМАНИЕ: помните, что литий-ионные аккумуляторы хранят большое количество энергии. Если вы не знаете, что делаете, не начинайте этот проект. Ваши ошибки могут се��ьезно навредить вам, и вы можете сжечь свой дом. Вы предупреждены сейчас. Я не могу нести никакой ответственности за то, что вы делаете с этой информацией. Напечатанные пластиковые детали батареи не опасны.
