Аккумулятор для TS 100 (6S)

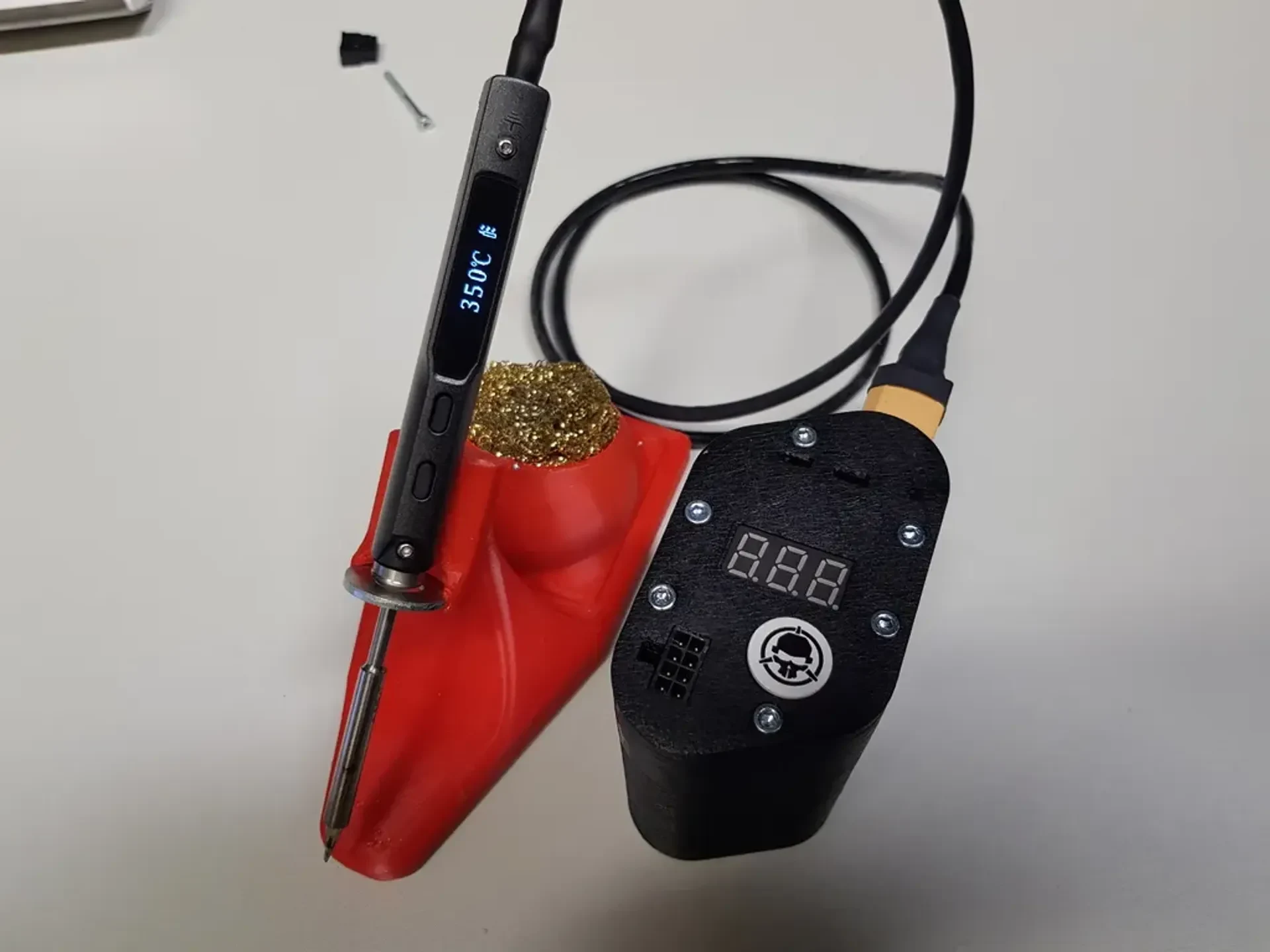

Сделал аккумулятор для своего паяльника TS100.
Это аккумуляторная батарея 6S, состоящая из 18650 ячеек.
С элементами, которые я использовал, можно будет паять не менее 3 часов без перерыва.

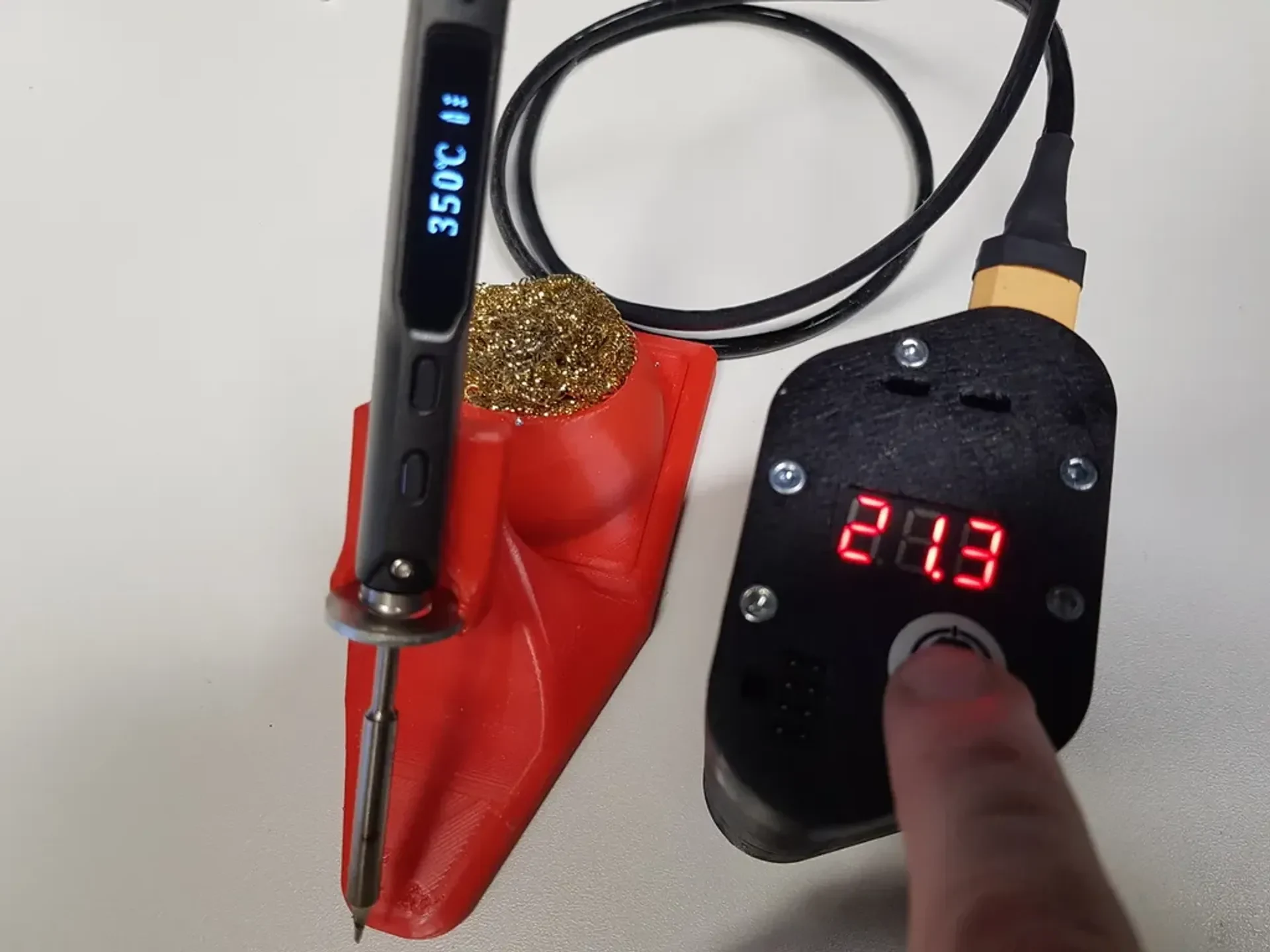

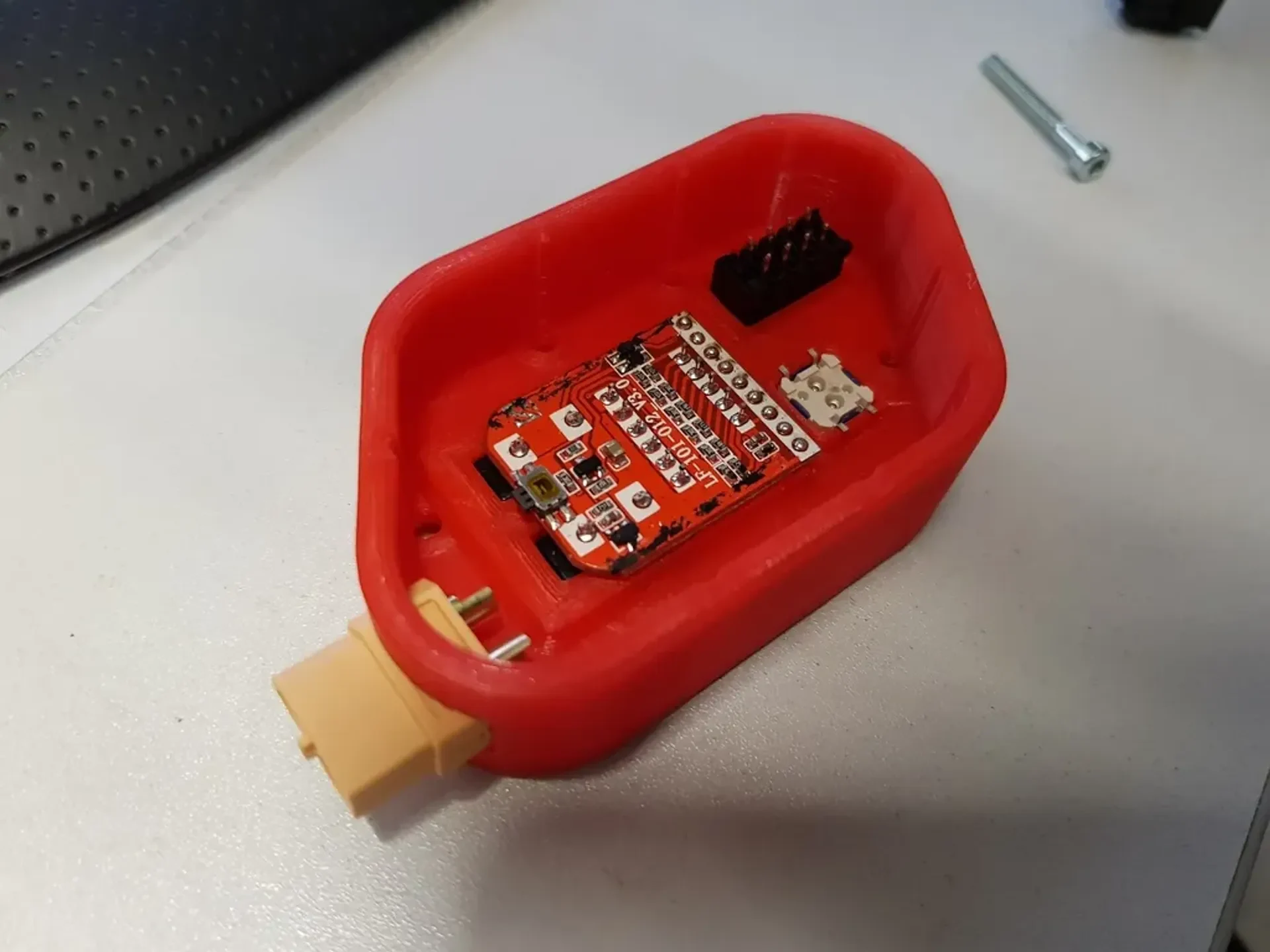

Я также использовал тестер напряжения батареи Lipo, который показывает мне напряжение и указывает, пуст ли аккумулятор.

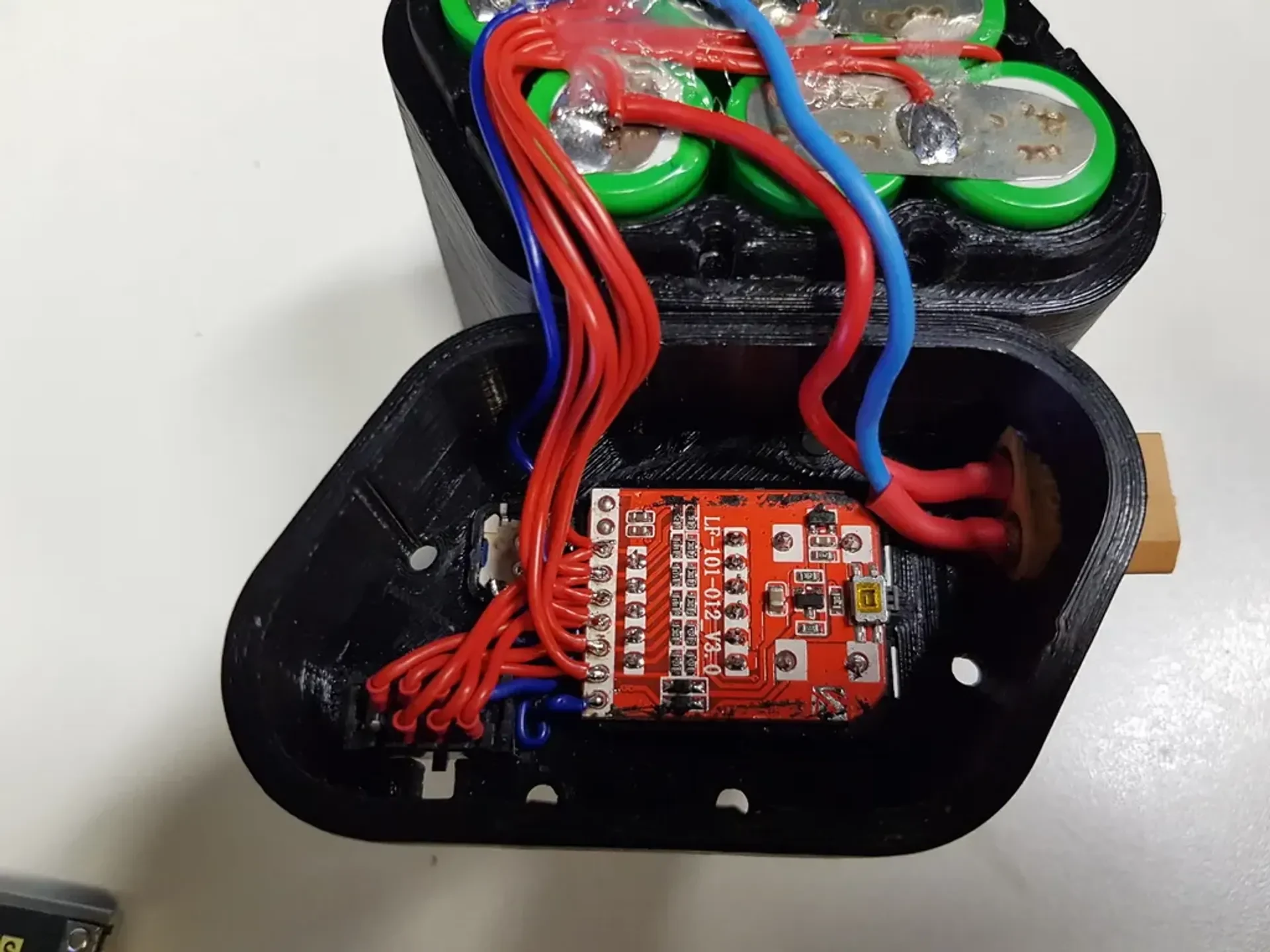

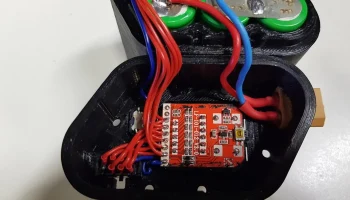

Я также использовал небольшой переключатель для подключения тестера аккумуляторов к элементам, потому что не хотел, чтобы к нему постоян��о подавалось питание.

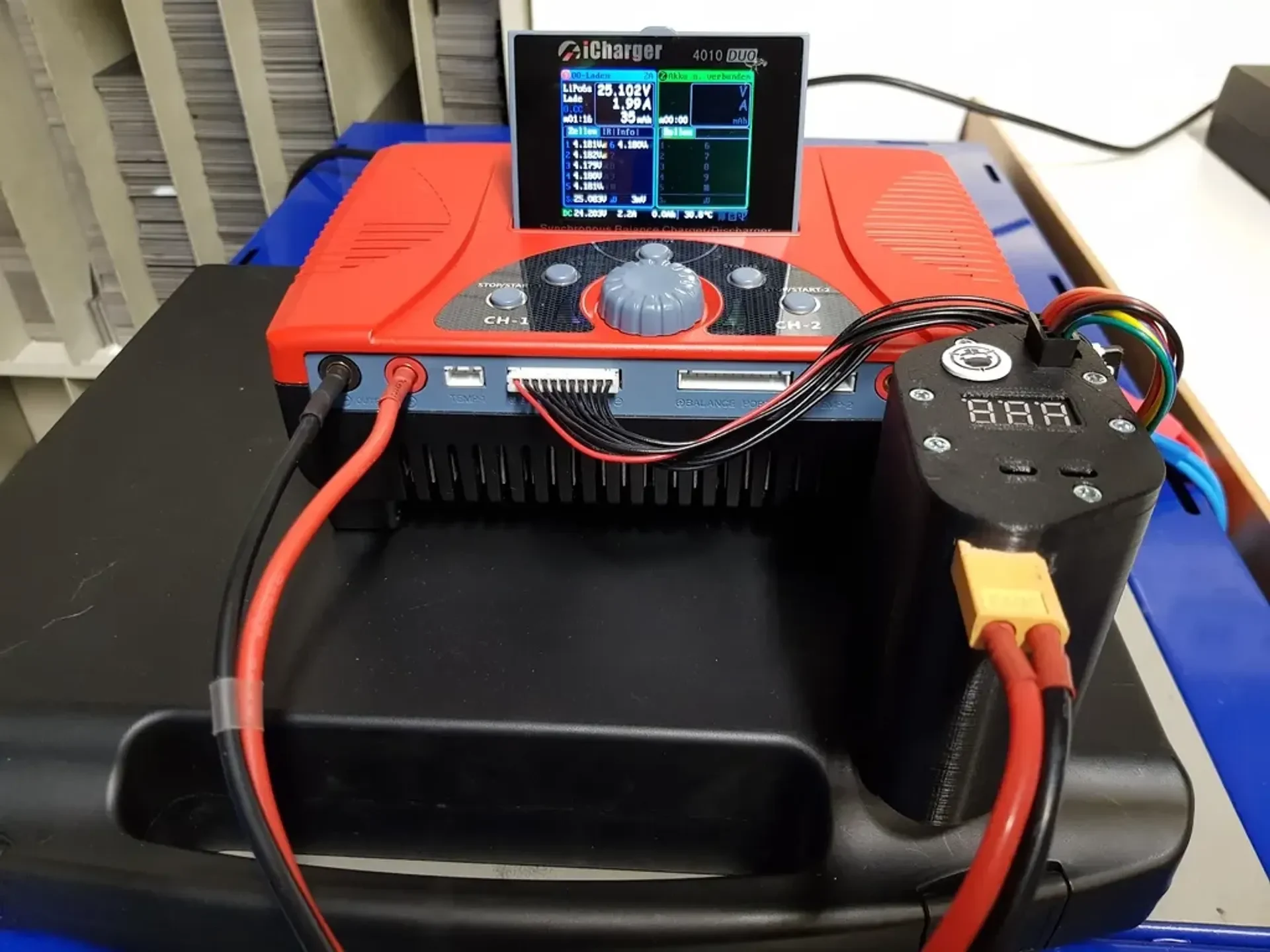

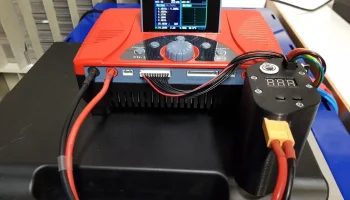

Я подключил к нему разъем XT60 для зарядки и разрядки, а также 8-контактный разъем Molex Micro для порта балансера.
Ячейки: https://eu.nkon.nl/rechargeable/18650-size/panasonic-ncr18650b-made-in-japan.html.
Тестер Lipo: https://www.amazon.de/gp/product/B00H4Y6PY0/ref=oh_aui_detailpage_o09_s00?ie=UTF8&psc=1
XT60: https://www.amazon.de/INIBUD-St%C3%BCck-Hochstrom-Stecker-Connector/dp/B01E1LNBG8/ref=sr_1_1?s=computers&ie=UTF8&qid=1516654438&sr=1-1&keywords=XT60
Переключатель: https://www.reichelt.de/Kurzhubtaster/RAFI-100-503/3/index.html?ACTION=3&GROUPID=7587&ARTICLE=110835
https://www.reichelt.de/Kurzhubtaster/RAFI-167-090/3/index.html?ACTION=3&LA=517&ARTICLE=110852&GROUPID=7587&trstct=lsbght_sldr::110835
Подходит для Molex Mcro: https://www.amazon.de/MX-43025-0800-wire-board-female-terminals-UL94V-0/dp/B01M30P53Z/ref=sr_1_4?ie=UTF8&qid=1516654139&sr=8-4&keywords=molex+micro+fit+8
https://www.amazon.de/MX-43045-0812-Socket-wire-board-tinned-Micro-Fit/dp/B01M9EGTAH/ref=sr_1_11?ie=UTF8&qid=1516654230&sr=8-11&keywords=molex+microfit

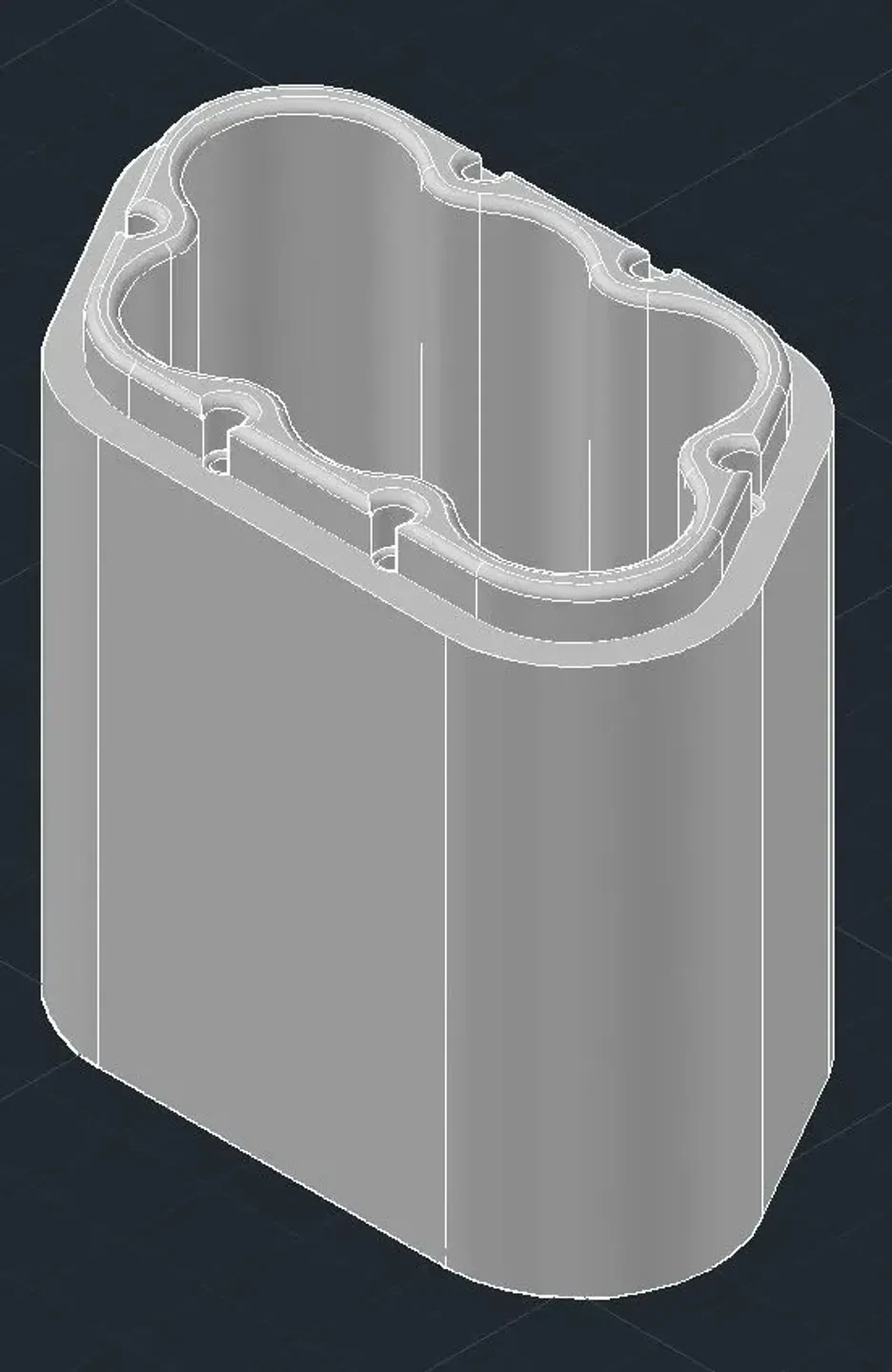

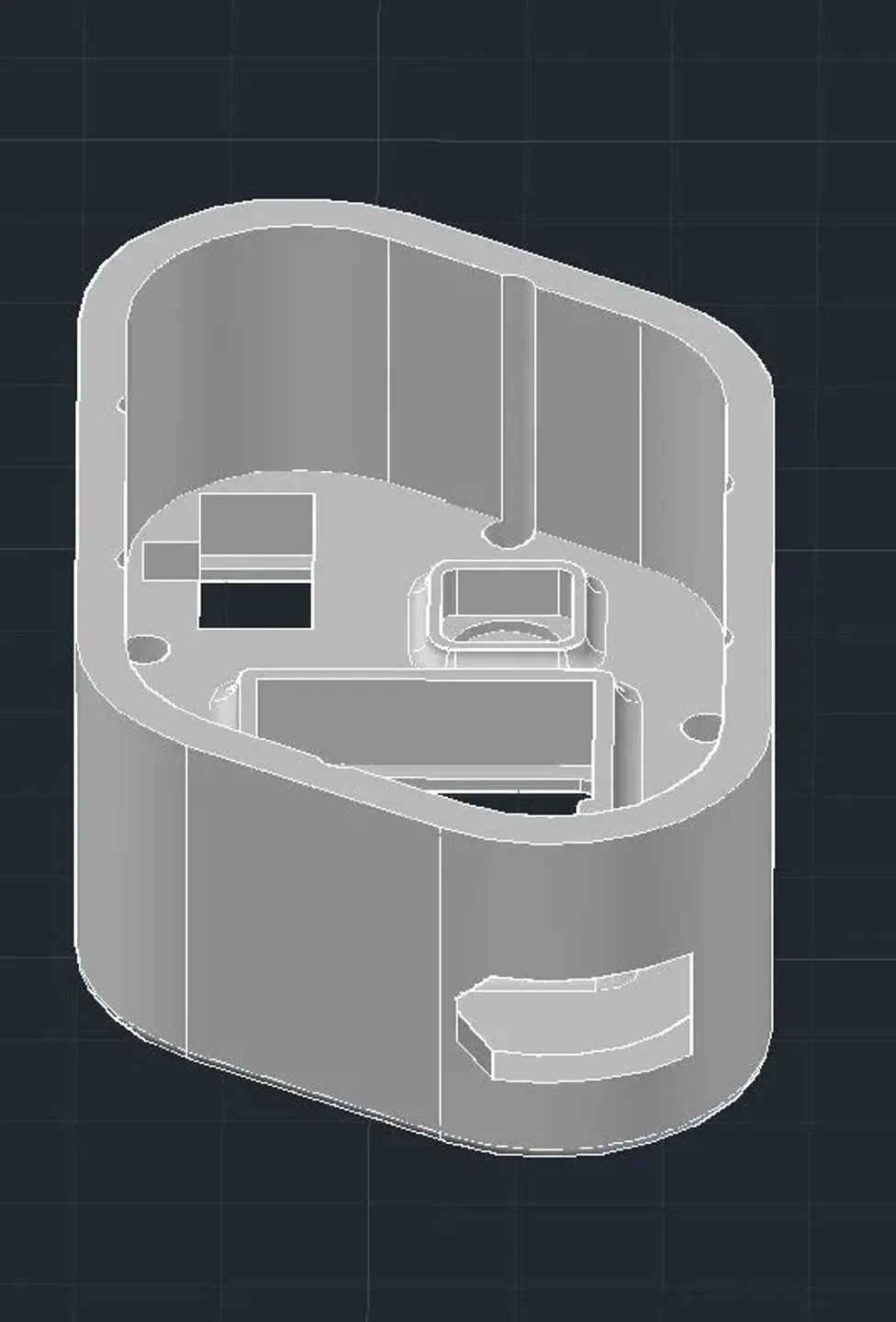

Настройки печати
Принтер:
Anycubic Коссель Линейный Плюс
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,1
Заполнение:
100%
Категория: Сделай сам
