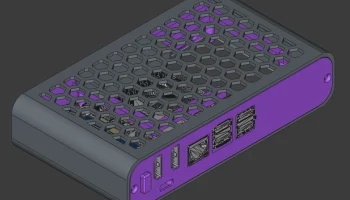

Корпус Raspberry Pi 5 с ИБП/аккумулятором, активным охла...

Мне нужен был хороший чехол для путешествий и взять с собой Raspberry Pi 5 для работы. Мне понравились другие мои дизайны, но я хотел, чтобы они были портативными, чтобы можно было использовать их с очками дополненной реальности. Это означало, что мне нужен был ИБП и аккумуляторы совершенно новой конструкции. Мои требования в этом случае:

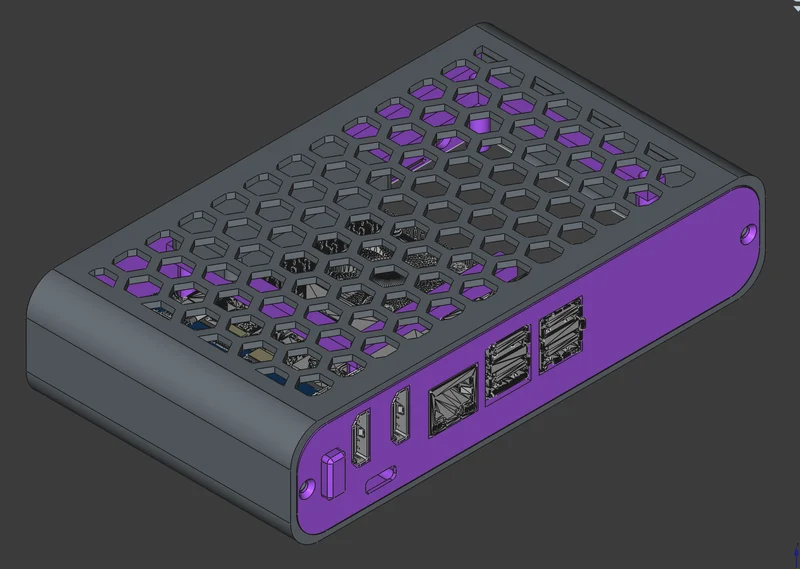

Все порты на одной стороне (кроме SD)
Встроенный ИБП/аккумулятор
1 SSD (2 будут бонусом)
Полноразмерный HDMI
Тонкий чехол для экономии места во время путешествий
Встроенный ИБП/аккумулятор
Доступна кнопка питания ИБП
Все светодиоды видны

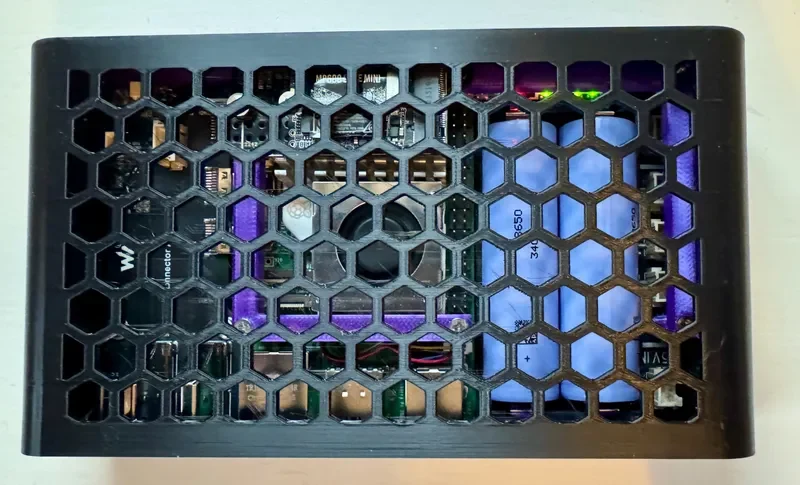

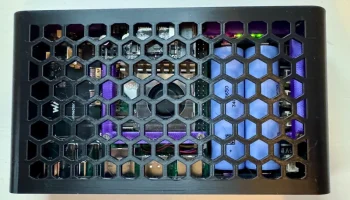

Хороший поток воздуха

Этот корпус добавляет ультратонкий экран ИБП Geekworm X1201 5 В и слот для SD-карты к моей предыдущей конструкции для Raspberry Pi 5, активный кулер, периферийную плату GeeekPi N10 Tiny PCIe M.2 Key-M NVMe SSD PCIe, адаптер разъема Waveshare Pi5 для полноразмерного HDMI и размещение всех портов на одной стороне.

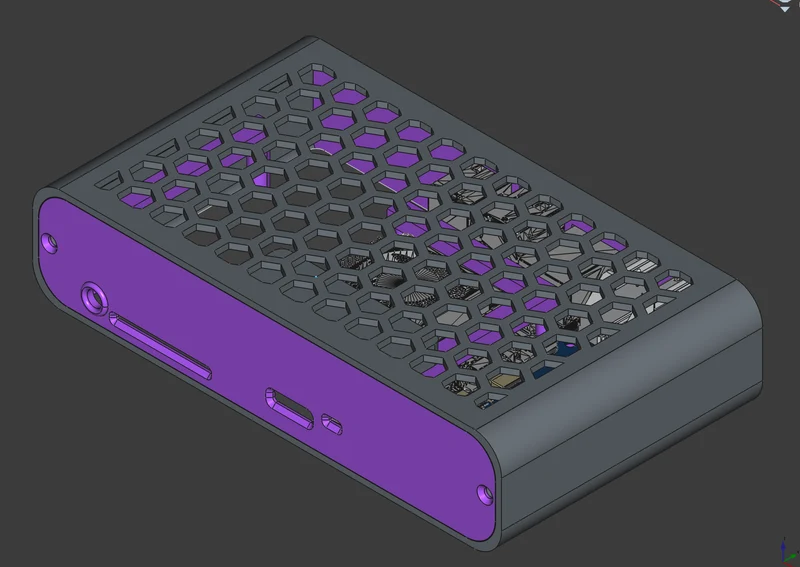

Внутренняя рамка надежно удерживает все платы и расширения портов USB-C. В моих предыдущих случаях окно SD-карты было исключено, потому что оно находилось слишком близко к кнопке питания rpi5, что делало эту часть склонной к поломке при нажатии. Однако теперь, когда кнопка питания на щите USP выполняет ту же задачу, я смог добавить SD и удалить кнопку питания rpi5. Я добавил ошейник вокруг кнопки питания, чтобы она была менее подвержена случайному включению. Для платы адаптера HDMI имеется крышка, поскольку питание должно проходить через плату ИБП/батареи, чтобы не повредить rpi5 (я постоянно подключал его не к тому порту, поэтому нужно было что-то делать).

Я использовал очень маленькую плату SSD; однако должно быть место для плат большего размера, если вы хотите использовать платы 2260 или даже 2280. Я мог бы попытаться установить Pimoroni Base Duo сверху, чтобы посмотреть, подойдет ли он в какой-то момент.

У меня не было проблем с дросселированием из-за жары, даже в тропических условиях, поэтому охлаждение должно работать.

Требуется:

Малиновый Пи 5

Geekworm X1201 Ультратонкий экран ИБП 5 В для Raspberry Pi 5 + 2 батареи (amazon.com)

SSD HAT+. Может работать с различными платами, которые не подключаются к GPIO, включая некоторые платы с двумя твердотельными накопителями: Я использовал периферийную плату GeeekPi N10 Tiny PCIe M.2 Key-M NVMe SSD PCIe + 1 твердотельный накопитель (2230 или 2242) (amazon.com и т. д.).

Многофункциональный адаптер Waveshare Micro HDMI-HDMI (Waveshare.com, amazon.com и т. д.). Перед сборкой снимите зеленую винтовую клемму. Он оторвется пальцами, или может помочь небольшое нагревание паяльником.

10 термофиксированных резьбовых вставок толщиной 2,5 мм для удержания платы и закрытия корпуса.

4 винта 2,5 мм (3 мм или длиннее; лучше короче) для закрытия торцов корпуса.

6 винтов 2,5 мм (длина 18-20 мм) для крепления плат Rpi5, SSD и ИБП к раме.

4 винта 2,5 мм (длина 5-10 мм) для крепления платы адаптера HDMI к рамке.

4 резиновые ножки для дна (Бамперы для шкафа Мебельные бамперы Дверные ограничители для кухонного шкафа Звукопоглощающие резиновые амортизаторы из мягкой резины Eva для бесшумного закрывания ящика Подушка против удара Резиновые ножки Подушечки 10 мм (50 шт., черные)) (amazon.com)

2 адаптера USB-C:

1 прямоугольный разъем «папа» — «мама» (я использовал комплект Poyiccot из 2 шт., разъем USB C, 90 градусов) (amazon.com)

1 прямое удлинение Мужской — Женский (слишком давно, не помню какой купил) (amazon.com)

Сборка:

Вставьте 4 резьбовые вставки в корпус.

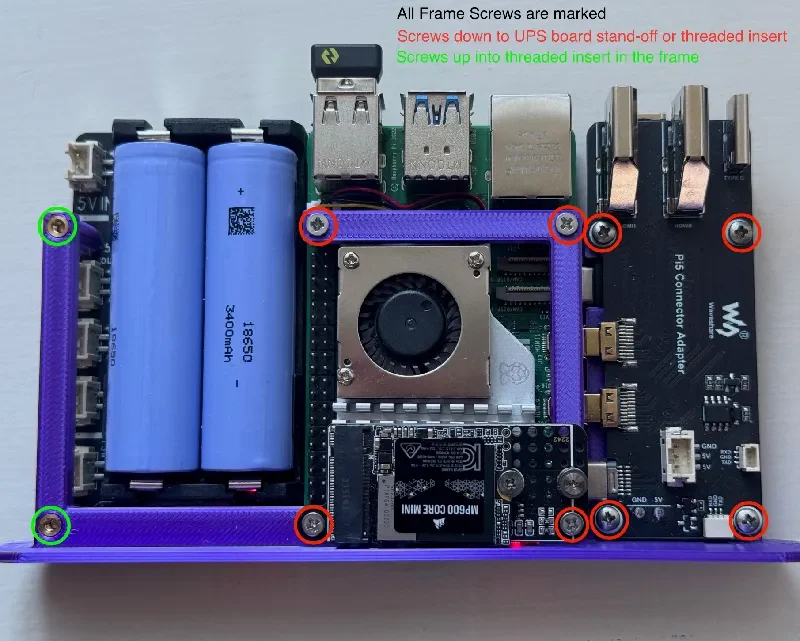

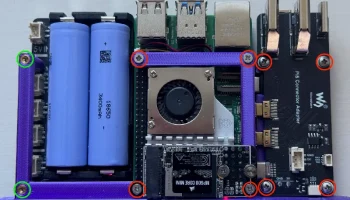

Вставьте 6 резьбовых вставок во внутреннюю раму: 2 для платы ИБП, 4 для платы ада��тера HDMI. Поскольку эти винты будут проходить сквозь плату и входить в резьбу, убедитесь, что они вставлены в правильной ориентации (т. е. скошенным концом вперед). Для платы Rpi5 и SSD не требуются резьбовые вставки, поскольку они вкручиваются непосредственно в плату ИБП.

Перед сборкой снимите зеленую винтовую клемму с платы адаптера HDMI. Он оторвется пальцами, или может помочь небольшое нагревание паяльником.

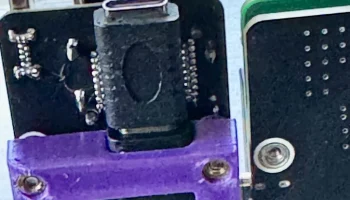

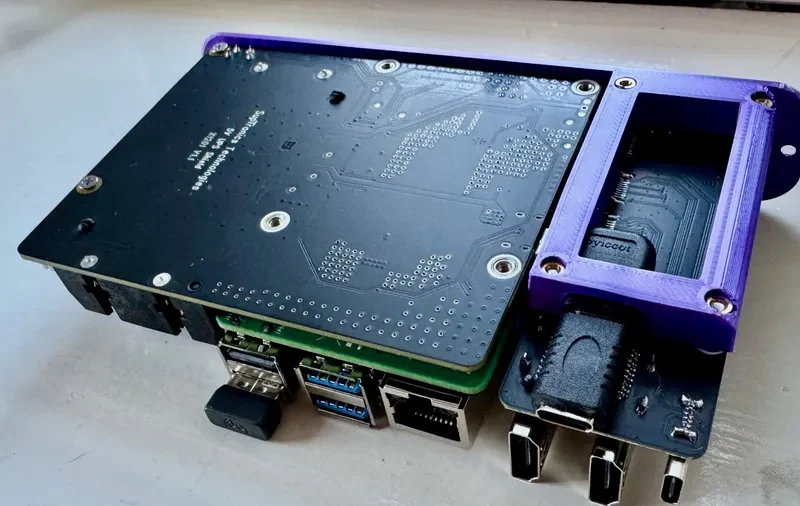

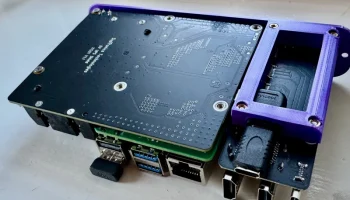

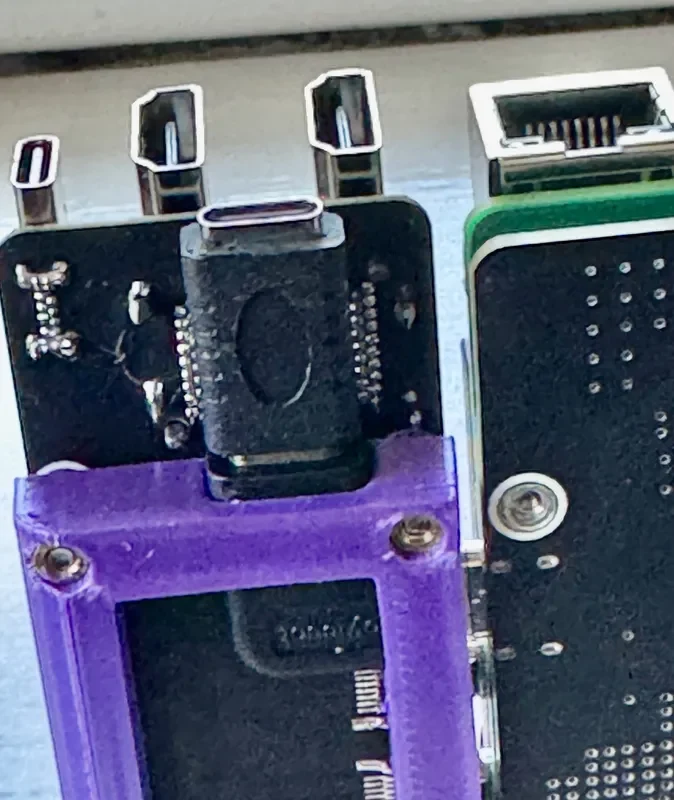

Поместите плату адаптера HDMI в рамку. Вставьте прямоугольный адаптер USB-C в рамку (это потребует некоторых усилий, поскольку я намеренно сделал его очень тугим, чтобы он не соскользнул после сборки). Установите прямой удлинитель USB-C на место. Проверьте соответствие. Это ма
