Держатель батареи Yaesu FT-817 3x18650 - альтернативный ...

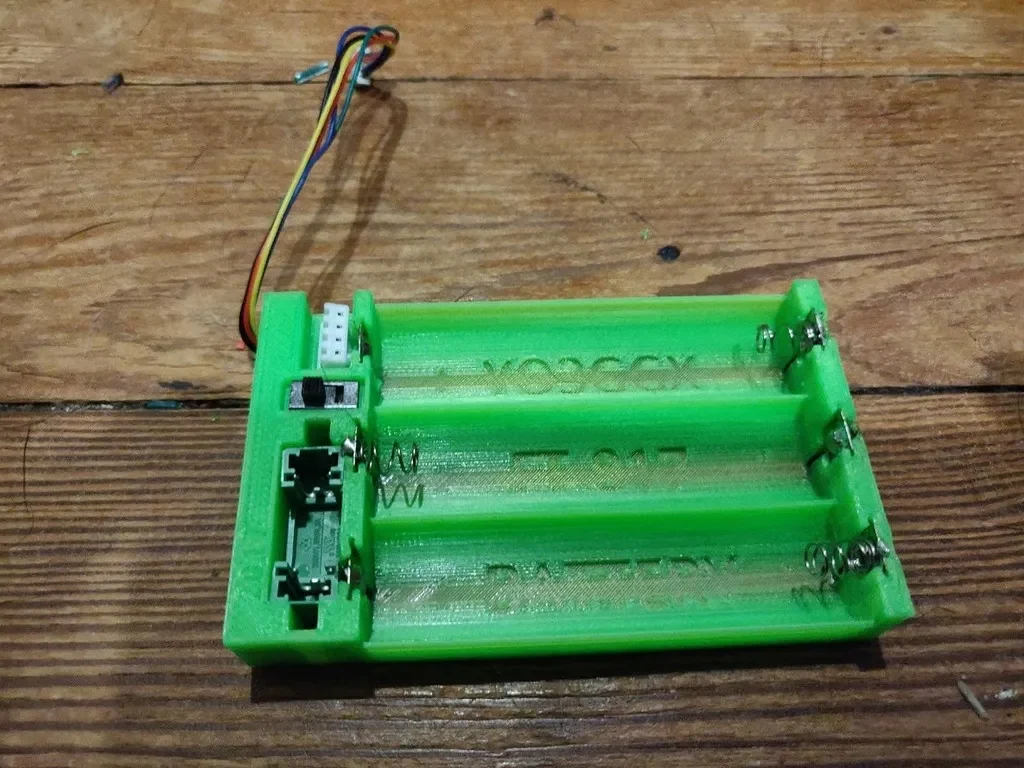

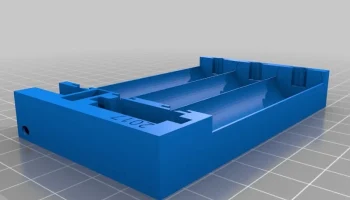

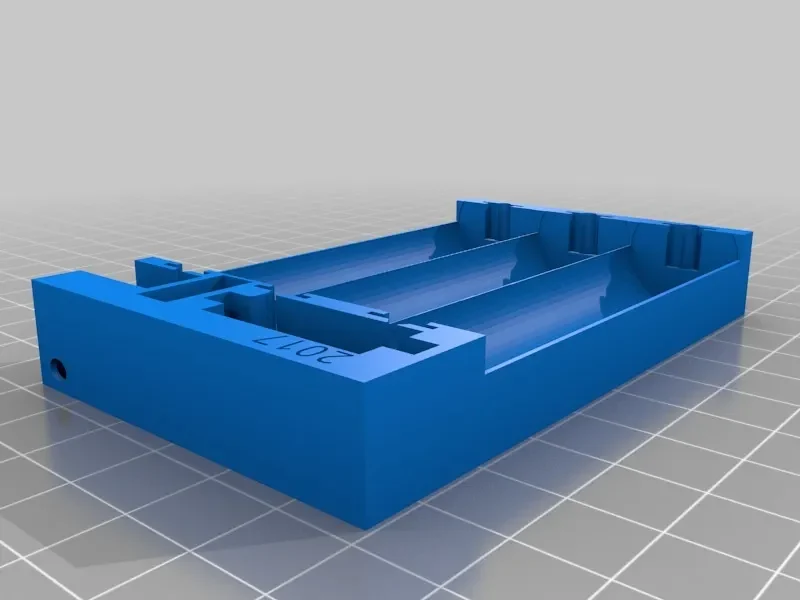

Это небольшое изменение в великолепном держателе для батареек, опубликованном Tandro. Я обновил его до
Установите другой держатель предохранителя
Более глубокие каналы для проводов между положительными и отрицательными клеммами аккумулятора, которые соединяются, чтобы обеспечить возможность прокладки дополнительного провода.

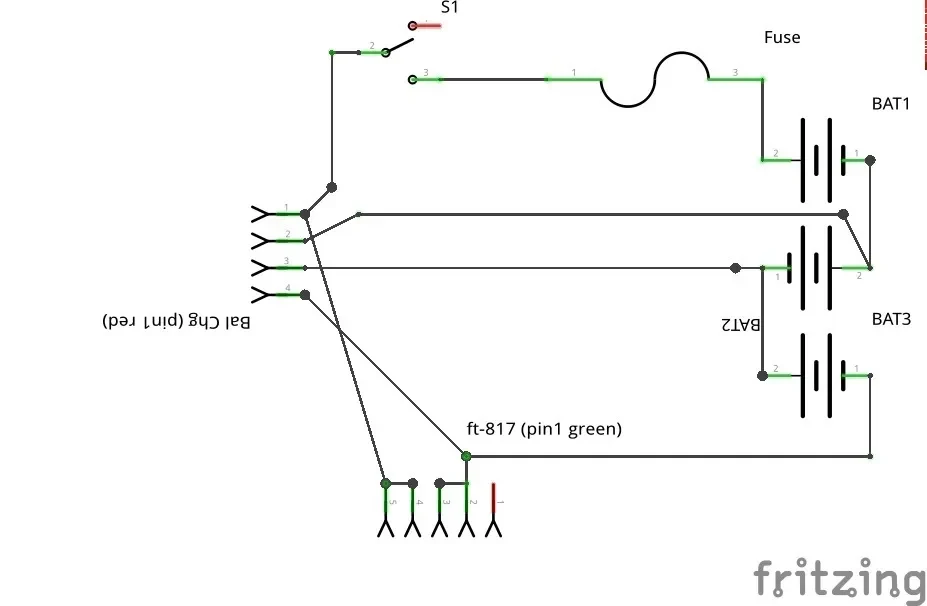

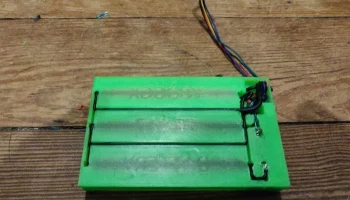

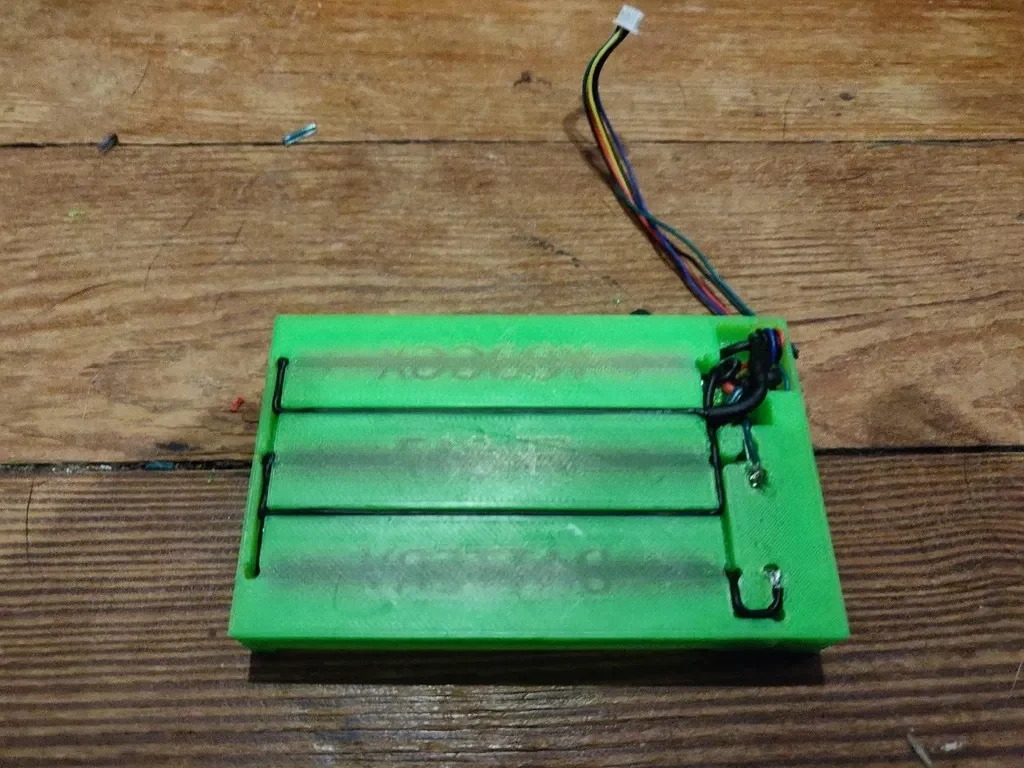

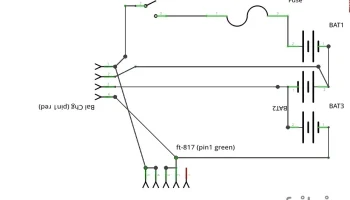

Я включил схему проводки и изображение задней стороны, к сожалению, из-за короткой длины проводов сложно разглядеть детали на фотографии.
Настройки печати
Бренд принтера:
Пруса
Принтер:
i3 МК2С
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2 мм
Заполнение:
20%
Примечания:
Напечатано в PETG.
Пост-печать
Части
Держатель предохранителя: www.amazon.com/gp/product/B074N1NMMX/ref=oh_aui_detailpage_o08_s02?ie=UTF8&psc=1
Миниатюрный ползунковый переключатель ВКЛ-ВЫКЛ SPDT www.amazon.com/gp/product/B007QAJST6/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1
Серебряная металлическая пружинная пластина батареи: www.amazon.com/gp/product/B00GN3PN46/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1
JST-GH (5 контактов, 1,25 мм), «папа» + «мама»: www.ebay.com/itm/401300171811
JST-XH (балансный, 4 контакта, 2,5 мм): www.amazon.com/gp/product/B073ZG87DG/ref=oh_aui_detailpage_o08_s01?ie=UTF8&psc=1
зарядное устройство для баланса: www.amazon.com/gp/product/B004FGWY54/ref=oh_aui_detailpage_o08_s02?ie=UTF8&psc=1
разъем для зарядного устройства: www.amazon.com/gp/product/B078QNS7YL/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1
Перед вставкой согните клеммные контакты держателя предохранителя заподлицо с корпусом предохранителя.
Перед вставкой припаяйте провода к выключателю, на всякий случай я закрыл контакты термоусадочной трубкой.
��еред установкой обрежьте выступы контактов аккумулятора, иначе они выступят ниже корпуса и вызовут короткое замыкание.
При пайке следите за тем, чтобы припой не выступал за пределы основания корпуса, заклейте сомнительные паяные соединения изолентой.
При пайке клемм батареи немного зачистите провод и вставьте его достаточно далеко, чтобы рядом с основанием не было оголенного провода. Припаяйте провод к клемме сверху
ПРЕДУПРЕЖДЕНИЕ
Использование литий-ионных аккумуляторов осуществляется на ваш страх и риск!
Будьте осторожны при работе с литий-ионными аккумуляторами; они очень чувствительны к характеристикам зарядки и могут взорваться или сгореть при неправильном обращении.
Вы должны иметь соответствующее представление о литий-ионных батареях при зарядке, разрядке и сборке перед использованием.
Пожалуйста, проявите должную осмотрительность и убедитесь, что эта батарея совместима с изделием, которое вы собираетесь использовать.
При неправильном обращении аккумулятор может взорваться или загореться.
Я не несу никакой ответственности за любые травмы, повреждения или дефекты, постоянные или временные, которые могут быть вызваны неправильным использованием LI-ION аккумулятора.
