Адаптер параллельной батареи Einhell (полевой комплект FPV)

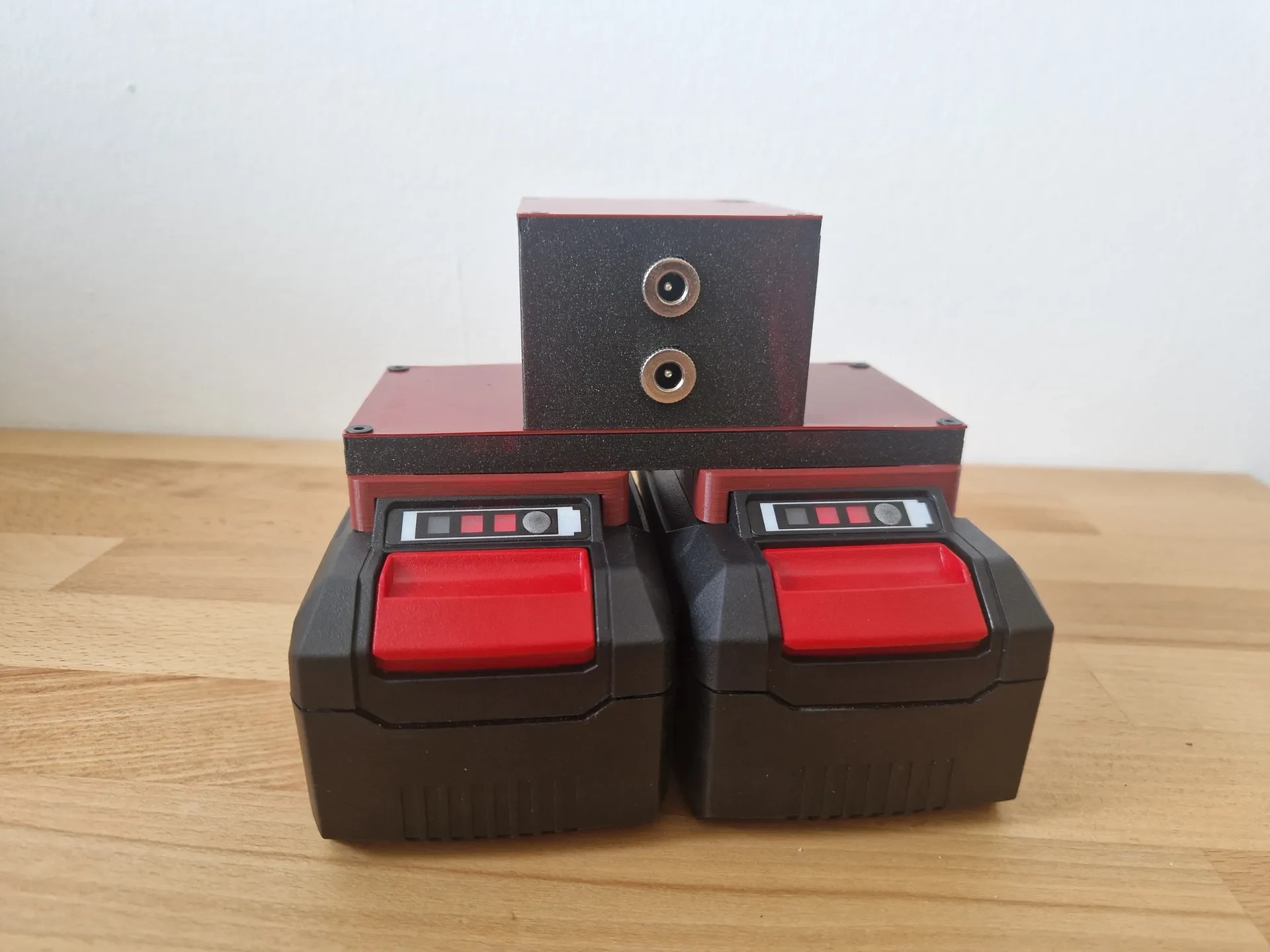

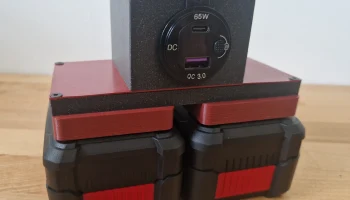

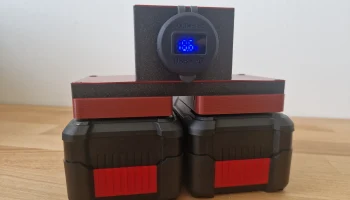

Эту конструкцию я сделал на основе адаптера аккумулятора einhell от datdiy. Он соединяет две батареи дрели на 18 В параллельно, образуя аккумулятор большой емкости. USB-разъем позволяет подзарядить телефон или ноутбук. Разъемы цилиндрического разъема предназначены для других устройств постоянного тока. Я использую его в качестве зарядного устройства Lipo Charger для подзарядки аккумуляторов дронов. Я также использую его в походных целях.
Инструкции по сборке:

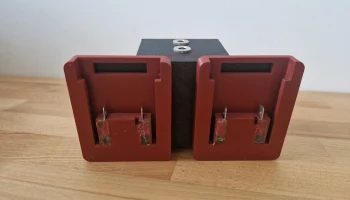

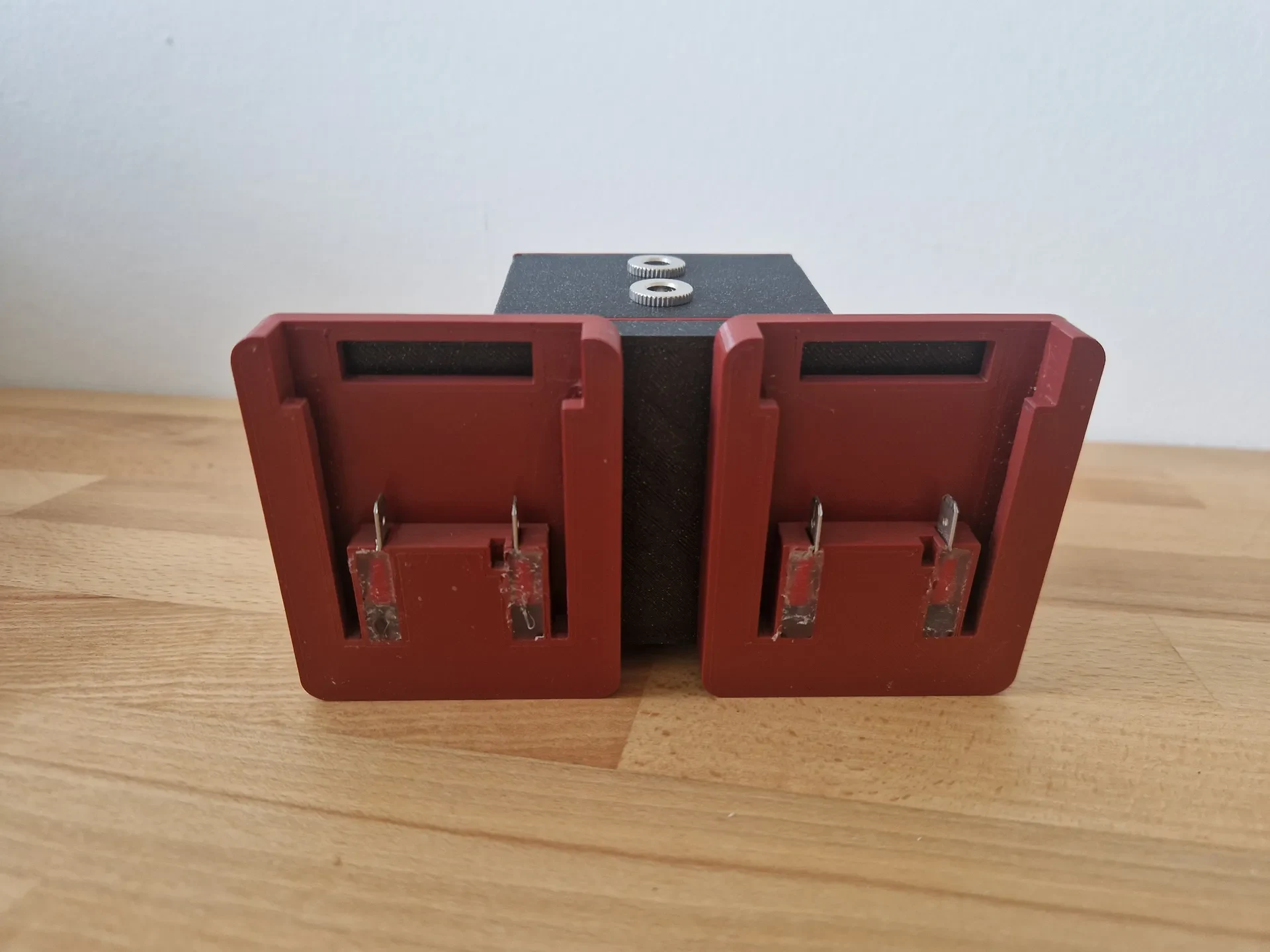

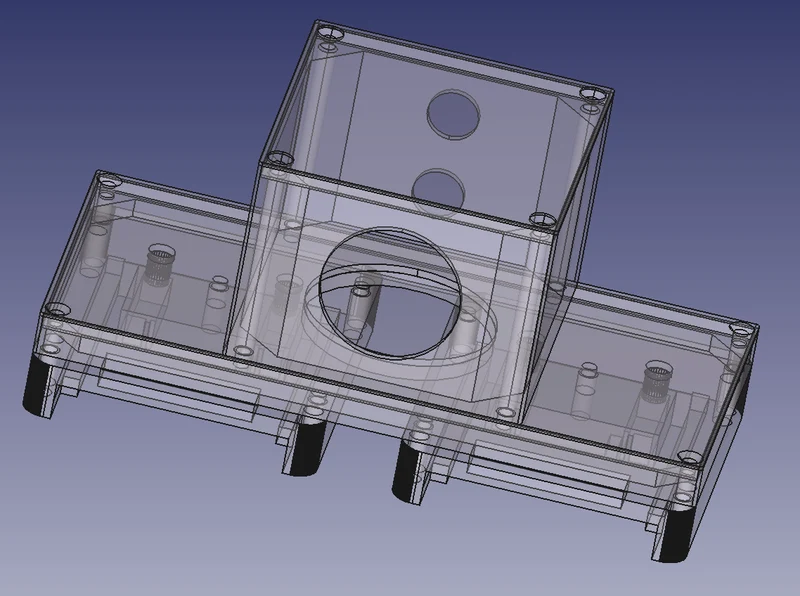

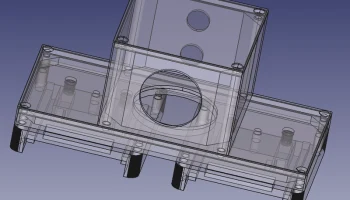

К переходникам и верхней коробке нужно добавить резьбовые вставки и тогда можно будет все это скрутить. Для верхней коробки требуется восемь вставок в верхние и четыре нижних отверстия. Для каждого адаптера требуется по пять вставок. Вам придется использовать разные отверстия слева и справа! Совет: используйте нижнюю коробку в качестве шаблона для вставок.

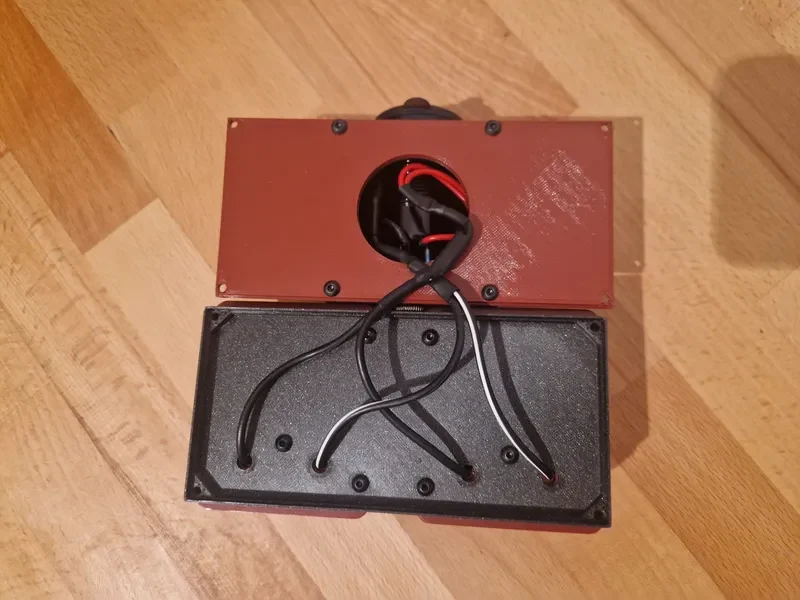

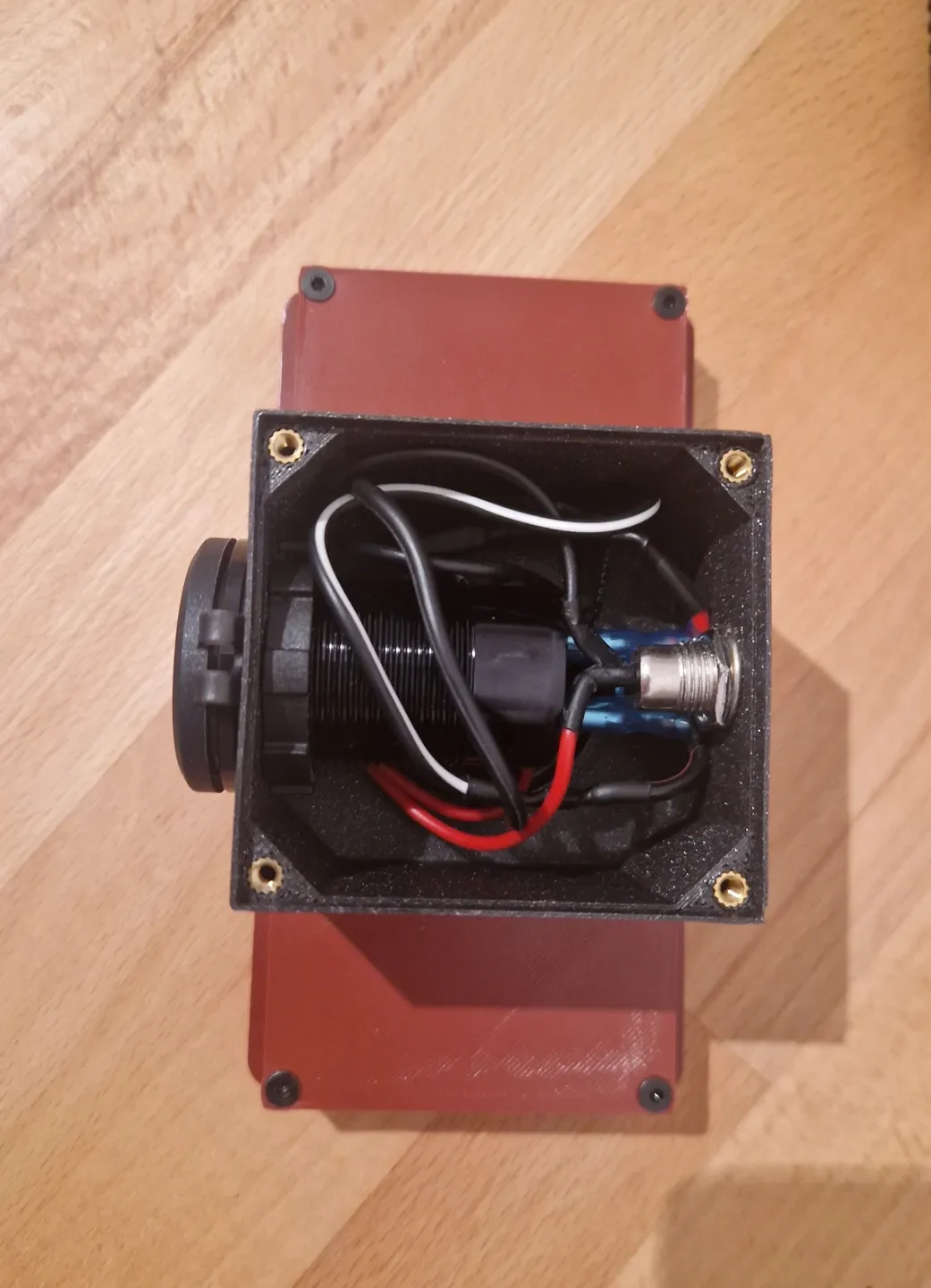

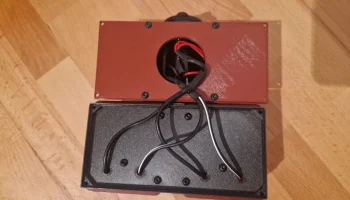

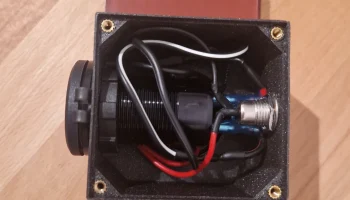

Подключение довольно простое, просто подключите все параллельно. Вам не нужны никакие диоды, как предлагают некоторые другие проекты, потому что в пакете уже есть один. (По крайней мере, это то, что я смог наблюдать по дрейфу напряжения между батареями)
Распечатать инструкции:
PLA, PETG, ASA или что вы предпочитаете!
20% поддерживает
4 периметра
Все детали, кроме адаптера, можно печатать без подставок.

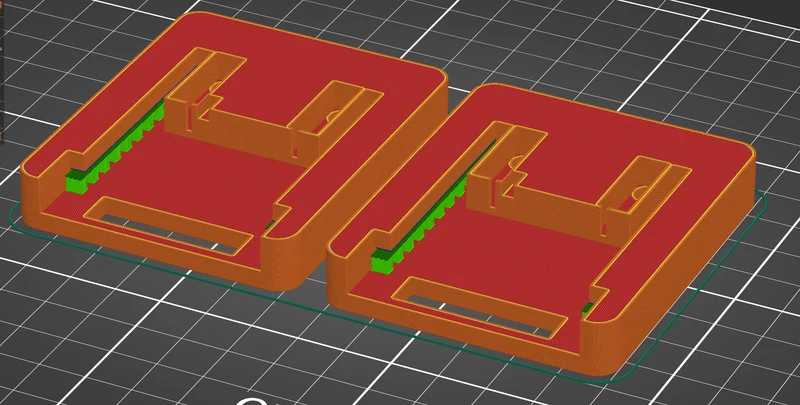

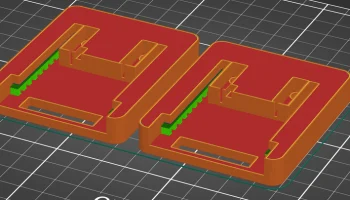

Адаптеру нужна поддержка «везде», проверьте скриншот!
Для красивого результата распечатайте в два цвета ;)
Цвет1: адаптер + нижняя крышка коробки + крышка верхней коробки
Цвет2: нижняя коробк�� + верхняя коробка
Спецификация:
14 резьбовых вставок M3
4x плоская головка M3x8 мм
4x M3x15 мм с плоской головкой
4x пуговичная головка M3x8 мм
6 пуговиц M3x6 мм (может быть и 8 мм)
4 обжимных плоских разъема типа «папа»
1x USB-разъем для автомобиля
2 разъема для цилиндрического разъема
PS: Не стесняйтесь делать ремиксы для других производителей электроинструментов!
Отказ от ответственности:
Я не несу никакой ответственности за все, что я здесь показал! Если вы сожгли свой дом/машину/и т.д. или поранить себя и/или других, это ваша вина! Убедитесь, что вы знаете, что делаете!
