StuartProjects LoRa/SEEED XIAO SAMD21 + печатная плата F...

Корпус поддерживает печатную плату SEEED XIAO SAMD21 LoRa + FRAM 020123 (v2), разработанную StuartProjects. У меня нет денежного интереса, но вы можете купить печатную плату здесь: www.tindie.com/products/29426/

Документацию, программное обеспечение и т. д. для этого проекта можно найти здесь: github.com/StuartsProjects/Devices/tree/master/Board_for_XIAO_LoRa_V2.

и дополнительная информация: stuartsprojects.github.io/2023/02/17/Improved-Tracker-and-Sensor-Node-for-XIAO-and-LoRa.html.

Для получения более общей информации о TTN используйте форум Things Network. И самое главное, используйте учебные ресурсы на страницах TTN, поскольку вся установка/настройка приложения/датчика/устройства TTN выходит за рамки (и поддержки) данной конструкции печатной платы и корпуса.

Только очень конкретную информацию, связанную с аппаратным/программным обеспечением печатной платы/примера программного/аппаратного обеспечения, можно найти на веб-странице StuartProjects и на GitHub.

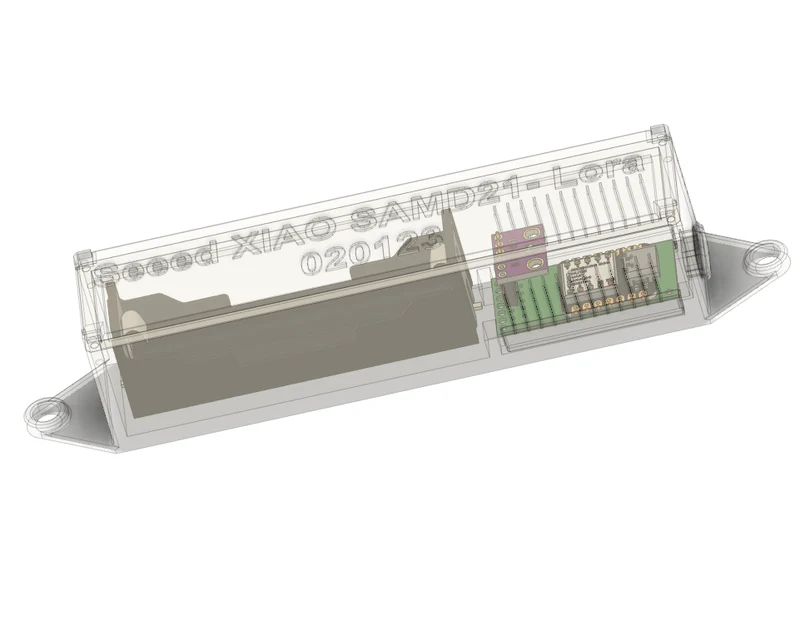

Этот 3D-дизайн поддерживает 3 разных держателя батарей 18650, поэтому он должен быть совместим с большинством одиночных держателей 18650, которые могут лежать повсюду:

Полный размер PinThroughHole
Полноразмерный SMD
тонкий, предварительно смонтированный

Держатель SMD 18650 с открытой задней панелью не поддерживается, поскольку у него нет монтажных отверстий; его единственными механическими соединениями с внешним миром являются припаян��ые SMD выступы.

Сама печатная плата не имеет монтажных отверстий, поскольку первоначальная идея дизайна заключалась в том, чтобы использовать как можно меньше места и потенциально повесить ее под метеозондом.

Итак, чтобы иметь правильное крепление, я сделал печатную плату довольно жесткой с фрикционной посадкой в ​​продольном направлении и спроектировал 2 боковых клина для дальнейшей фиксации печатной платы. Чтобы клинья оставались на месте, можно использовать немного суперклея. Если установить печатную плату на место слишком сложно, достаточно понюхать ее напильником, чтобы она подошла по размеру.

Крепление держателя аккумулятора и крышки происходит саморезами М2х5.

Крышка имеет 4 угла с легко срезаемыми встроенными опорами и защитным слоем толщиной 0,2 мм, закрывающим 4 монтажных отверстия для удобства печати. Острым предметом можно проткнуть и почистить острым ножом или просто вкрутить винт.

USB-порт закрыт заглушкой, которая удерживается на месте благодаря фрикционной посадке.

У корпуса 2 «ушка», с их помощью можно прикрутить его к чему-нибудь или повесить куда-нибудь. Если они не нужны, их можно отрезать.

Перед установкой убедитесь, что вы все подключили, запрограммировали и протестировали, это облегчает жизнь.

Печать может быть выполнена любым материалом. Для использования на открытом воздухе при воздействии солнечных лучей я рекомендую ASA.

Не подвергается воздействию прямых солнечных лучей или используется внутри помещений: может быть изготовлен из ABS или PLA, в зависимости от температуры. При использовании с датчиками температуры внутри желательно напечатать их белым цветом, так как они будут поглощать меньше тепла и меньше всего искажать показания.

Перепрограммирование с помощью USB всегда возможно, но, по крайней мере, убедитесь, что вам больше не придется его вынимать для простой аппаратной настройки.

Поскольку существует бесконечное количество способов подключения/настройки, я не могу дать слишком много советов о том, как это сделать. Я сделал только минимальный корпус, чтобы можно было установить его немного более профессионально.

Я буду использовать его с разъемами Dupont на линиях 3,3 В, GND, SPI, I2C и RX/TX, чтобы я мог подключить то, что хочу, сверху без пайки. Нанесение горячего клея или пены на крышку обеспечит хорошее соединение сенсорного модуля с модулем MCU/Lora.

Конечно, я всегда открыт для предложений/исправлений/улучшений 3D-дизайна.

Не стесняйтесь смешивать или использовать эту идею в любом виде и форме в своих собственных проектах.
