Адаптер батареи AD-S31BT для плееров Sharp Minidisc
Совместимые аккумуляторы уже можно купить на eBay.
Однако у меня уже были компоненты, которые можно было сделать самостоятельно, и мне нравится создавать вещи, поэтому я сделал это.
Мне также удалось сделать несколько таких по цене одной на eBay (поскольку у меня уже была никелевая полоска из другого проекта).
3D-печать имеет очень тонкий зазор для никелевой полоски. Вам необходимо настроить множитель экструзии, чтобы гарантировать, что он не будет переэкструдирован.
Необходимые материалы:
— 602248 липоклетка (посмотрите на ebay)
— Лента никелевая 0,1 х 3 х 100мм (с Амазона. Предназначена для аккумуляторов точечной сварки)
— одна напечатанная на 3D-принтере деталь (я напечатал PLA)
— Паяльное оборудование (железо, флюс)
— бокорезы для резки никелевой полосы
— Скальпель
— Каптоновая лента
— Изопропиловый спирт или другой очиститель флюса.
Шаги, которые нужно сделать:
1:
Отрежьте кусок никелевой полоски длиной примерно 30 мм. Свободно согните пополам и проденьте положительный конец 3D-принта. Согните один конец так, чтоб�� он ровно вошел в полость, оставив другой конец свободным для пайки.
2:
Обрежьте красный положительный провод и зачистите его.
Залуживаем проволоку.
Примените паяльник за никелевой полоской и добавьте припой спереди.
3:
Нанесите на проволоку небольшое количество флюса.
Нагрейте никелевую полоску сзади и приведите провод в контакт с припоем, обеспечив соединение.
4:
Используйте что-нибудь тонкое и жесткое (например, скальпель), чтобы пройти через тонкий зазор для отрицательной клеммы, обеспечив наличие места для никелевой полоски.
Согните оставшийся кусок полоски и вставьте в зазор.
Оставьте небольшое количество в полость отпечатка, чтобы он больше не вылез наружу.
5:
Обрежьте лишнюю никелевую полоску коротко, оставив место для паяльника.
Отрежьте черный провод нужной длины.
Залудите проволоку и полосу (добавьте в проволоку немного флюса).
Точно так же, как и раньше, нагрейте никелевую полоску сзади припоем и прикоснитесь проводом к припаянной стороне, чтобы осуществить соединение.
6:
Чтобы удалить флюс, используйте немного изопропилового спирта или другое средство для очистки флюса.
Закройте открытые паяные соединения каптоновой лентой.
7:

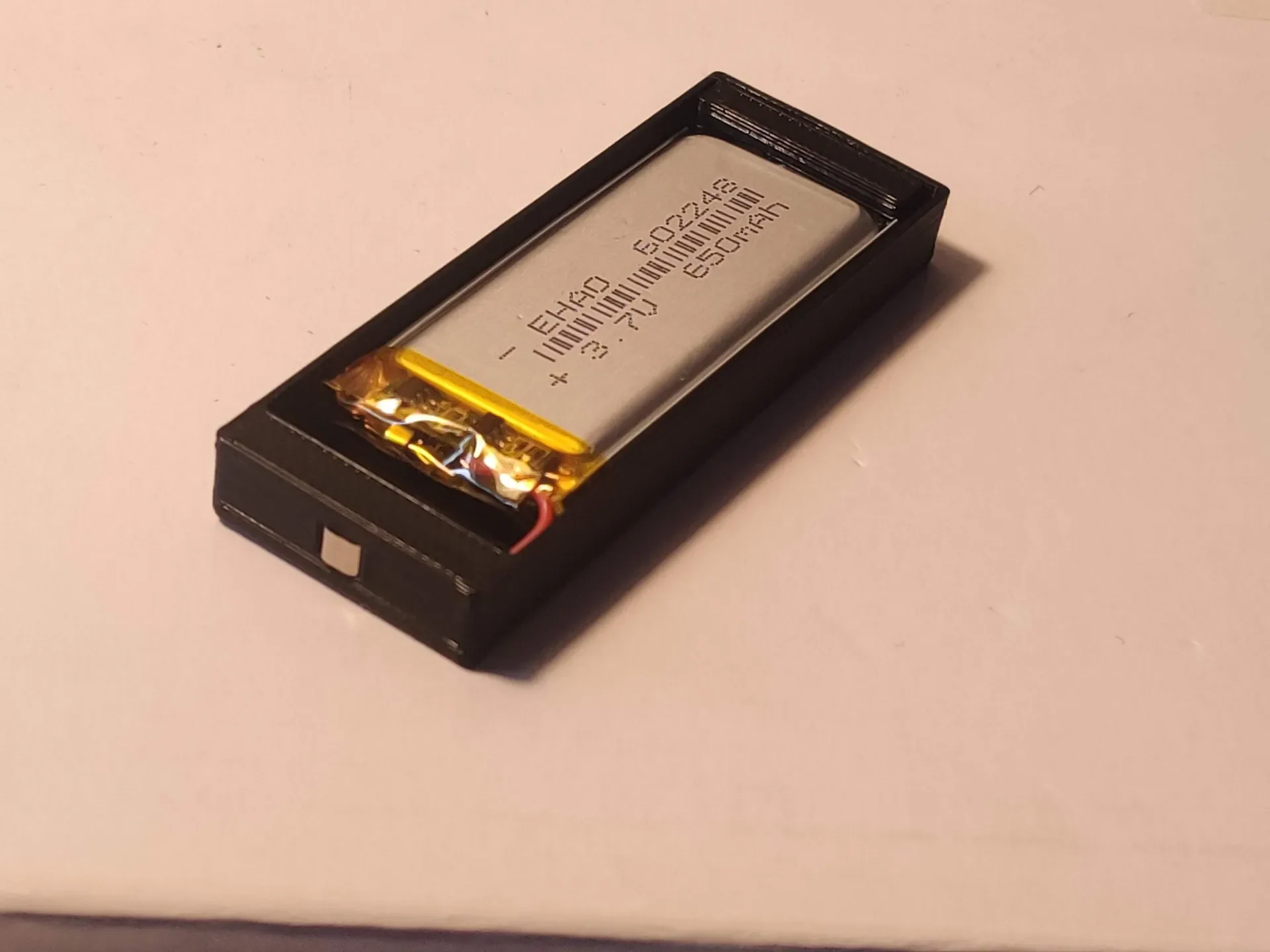

Поместите ячейку внутрь 3D-печати.
Последний шаг — обеспечить ровную поверхность 3D-печати с отрицательной стороны.
Мой принтер вызвал выпуклости в квадратных отверстиях, что привело к плохому соединению внутри проигрывателя мини-дисков.
Выпуклости я убрала скальпелем.
Теперь аккумулятор готов к использованию!
