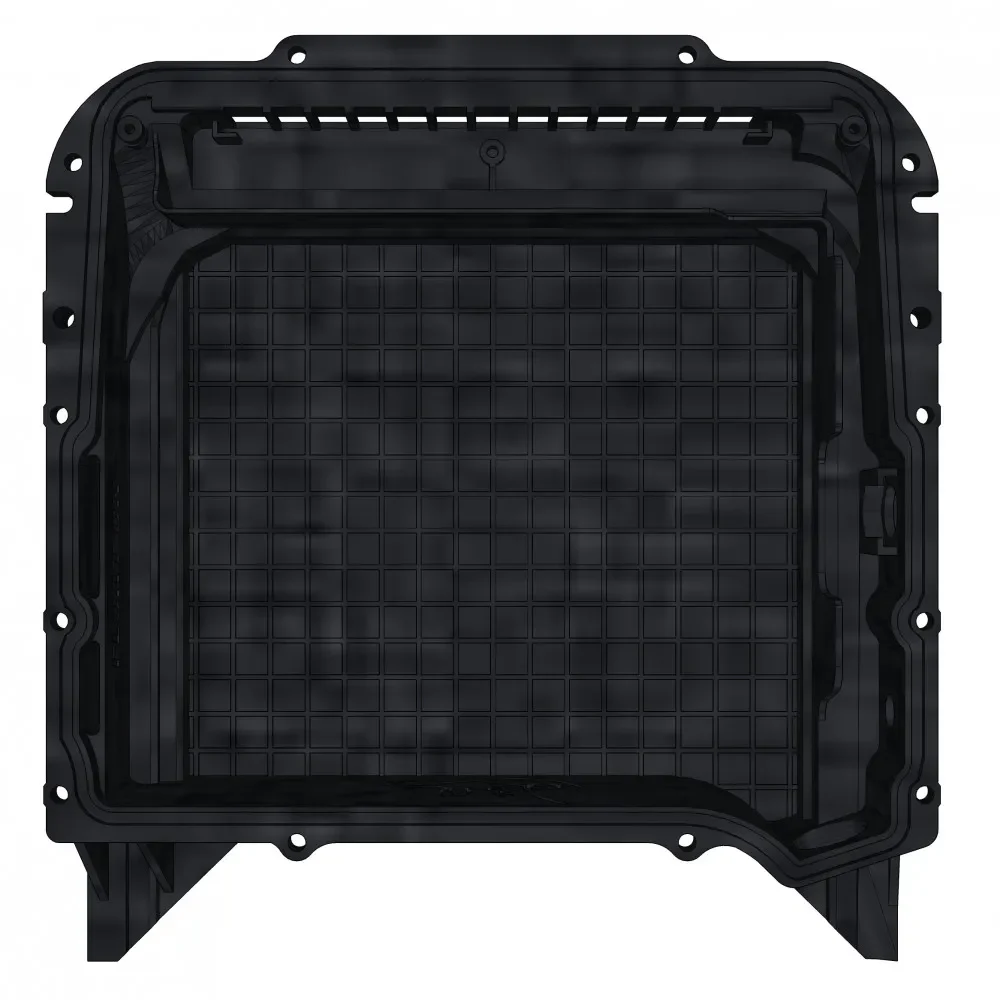

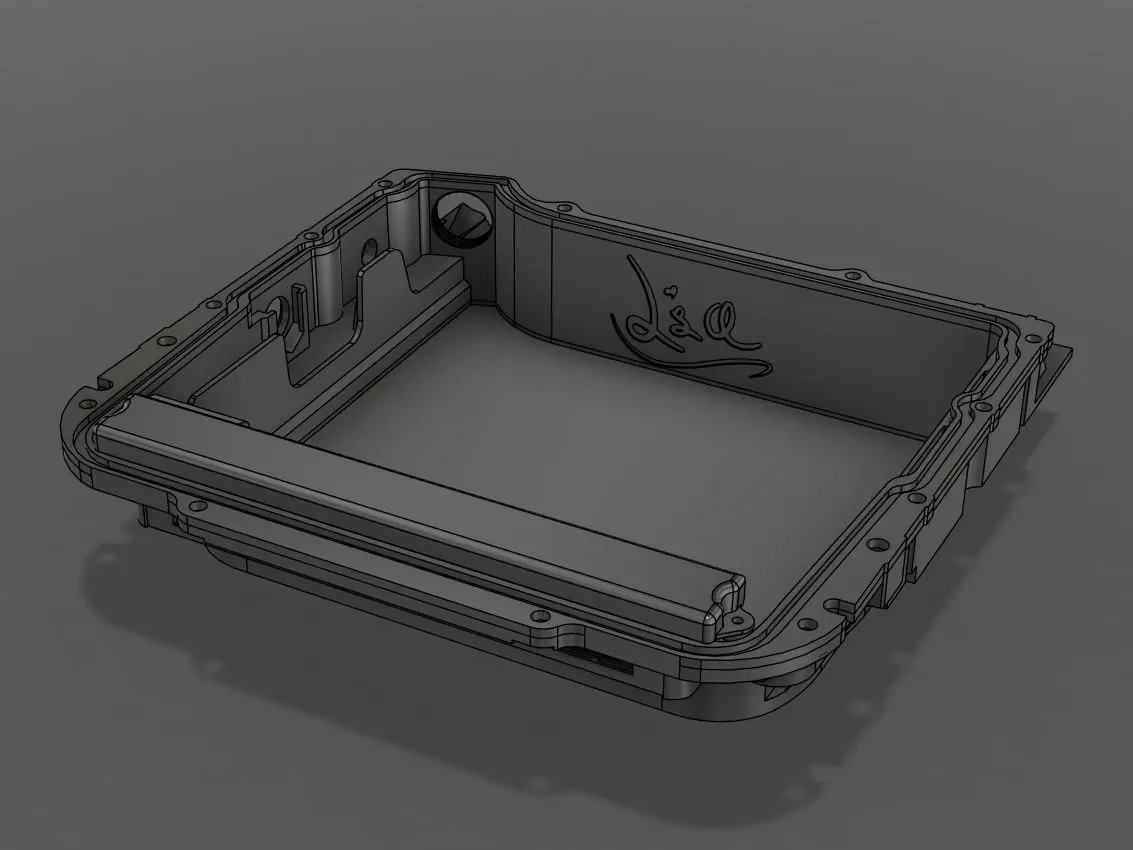

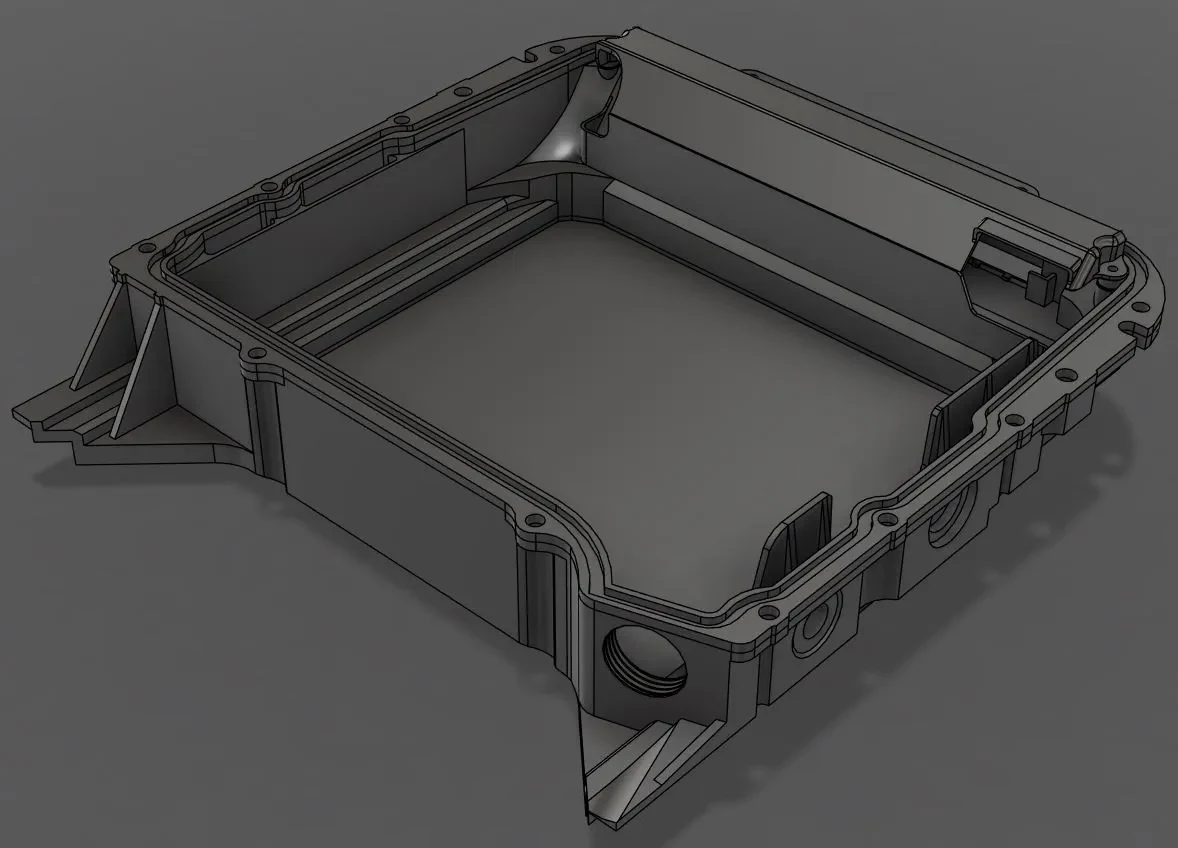

Нижний аккумуляторный отсек Onewheel Pint X
! ОБЯЗАТЕЛЬНОЕ ПРЕДУПРЕЖДЕНИЕ!
Используйте это на свой страх и риск. Эта модель была протестирована на моем собственном Pint, однако я не могу гарантировать, что она будет достаточно прочной, чтобы выдержать ваш собственный сценарий использования. Рекомендуется печатать на материалах, которые не деформируются при низких температурах и не расслаиваются/легко изнашиваются. PLA может слишком сильно размягчиться при интенсивном использовании и в более теплом климате ��ли расколоться при ударе, что может привести к повреждению внутренних батарей. Хотя я сделал все возможное, чтобы сделать его водонепроницаемым, вы должны убедиться, что все пробелы заполнены.

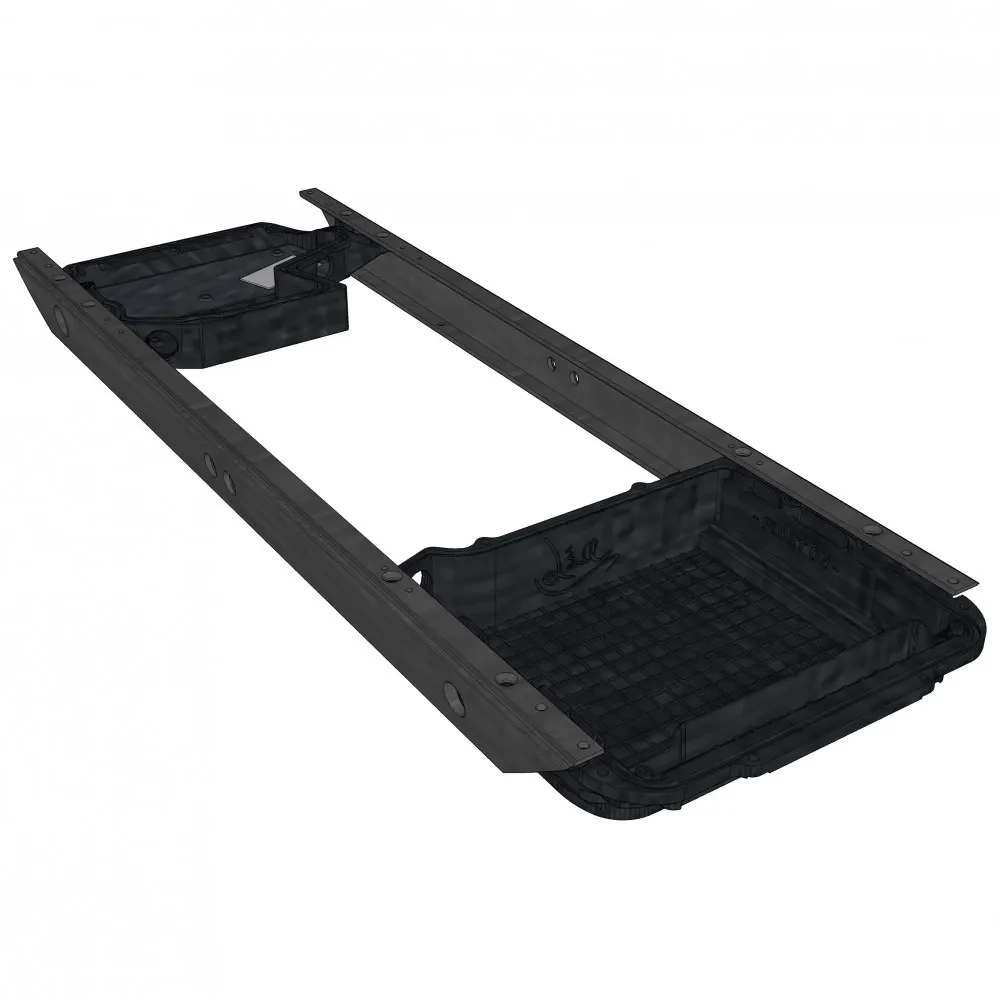

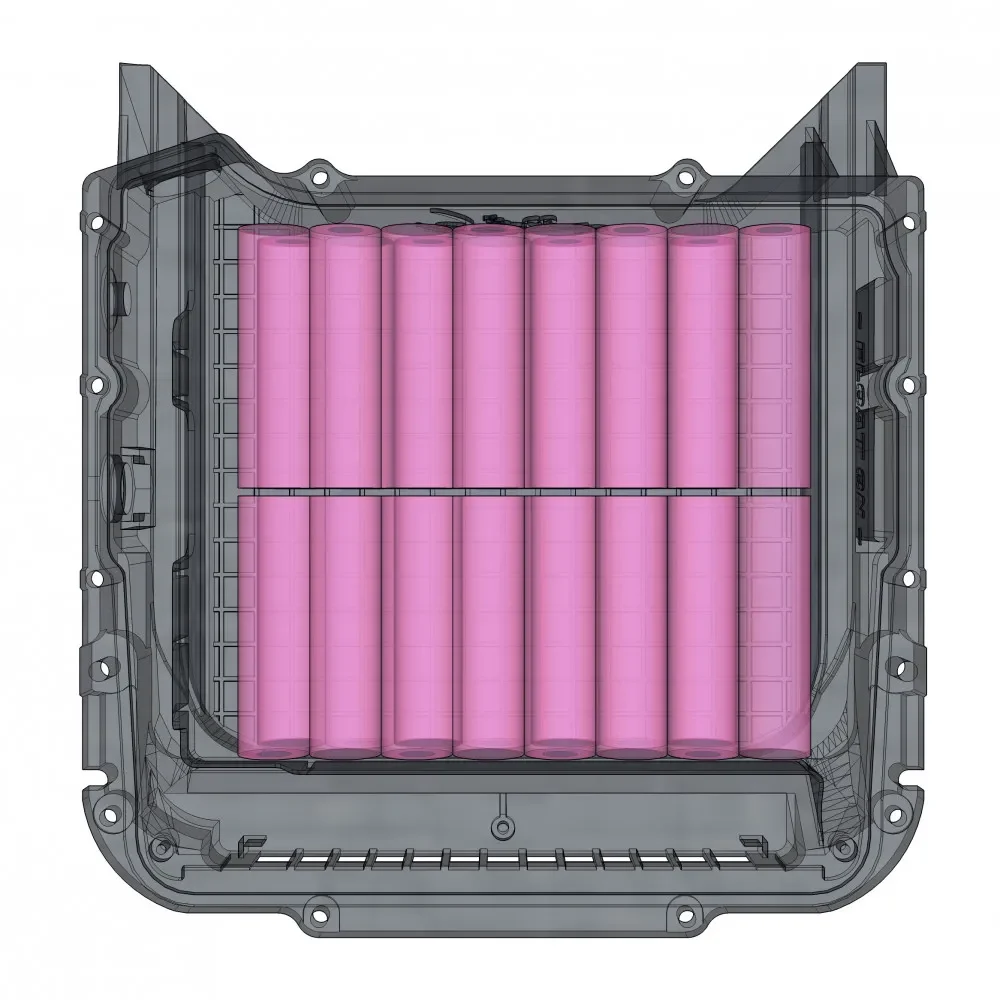

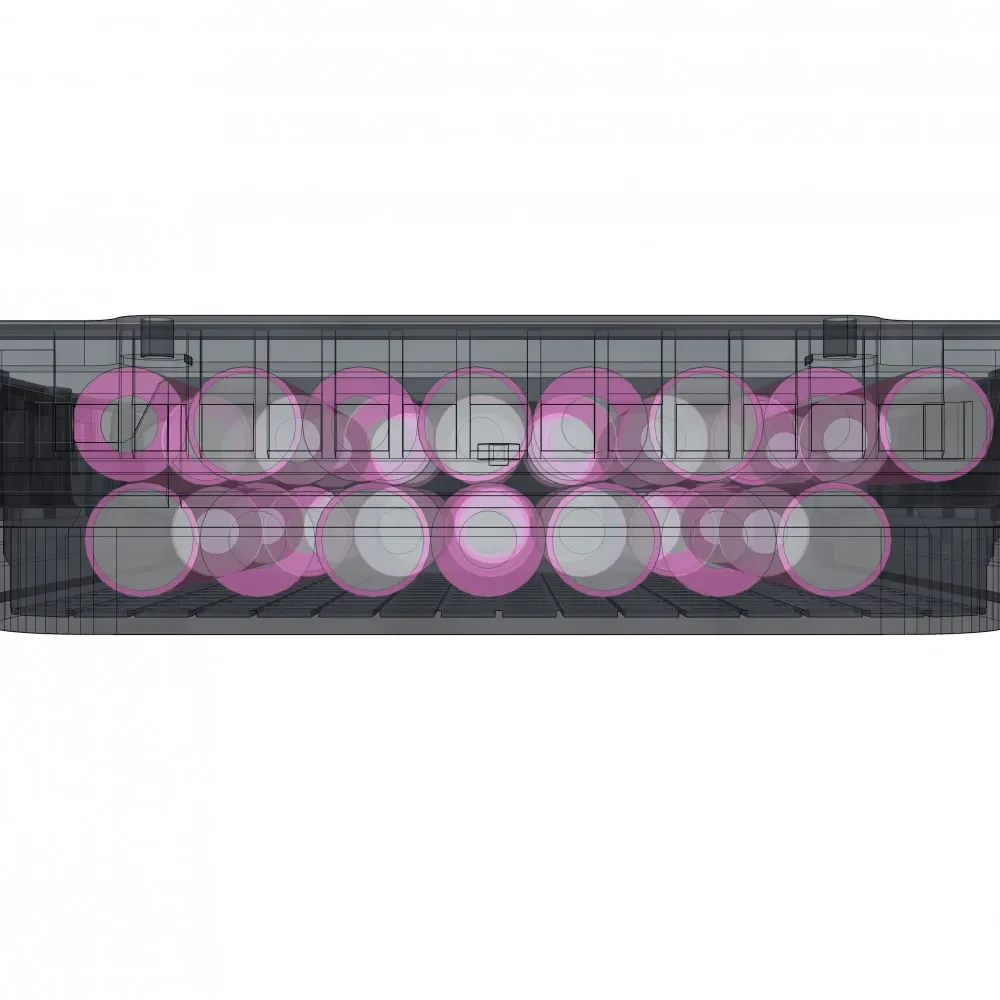

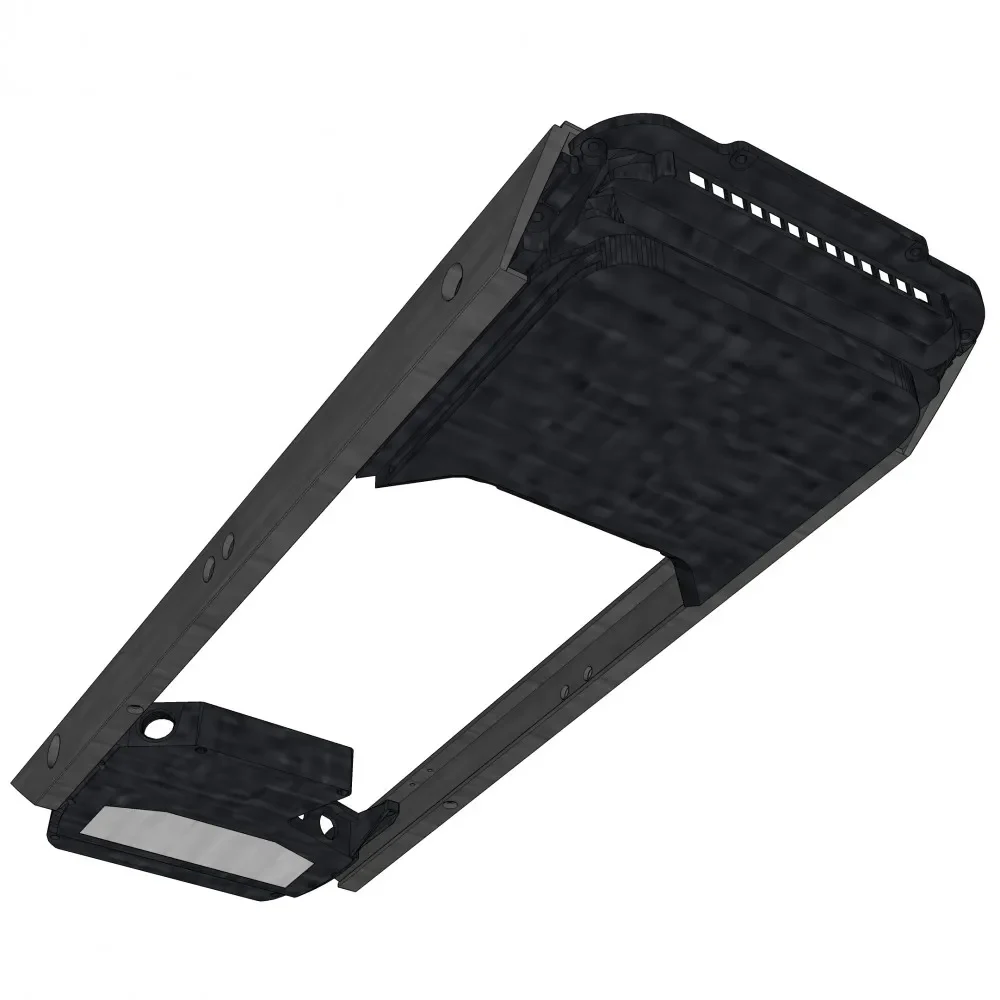

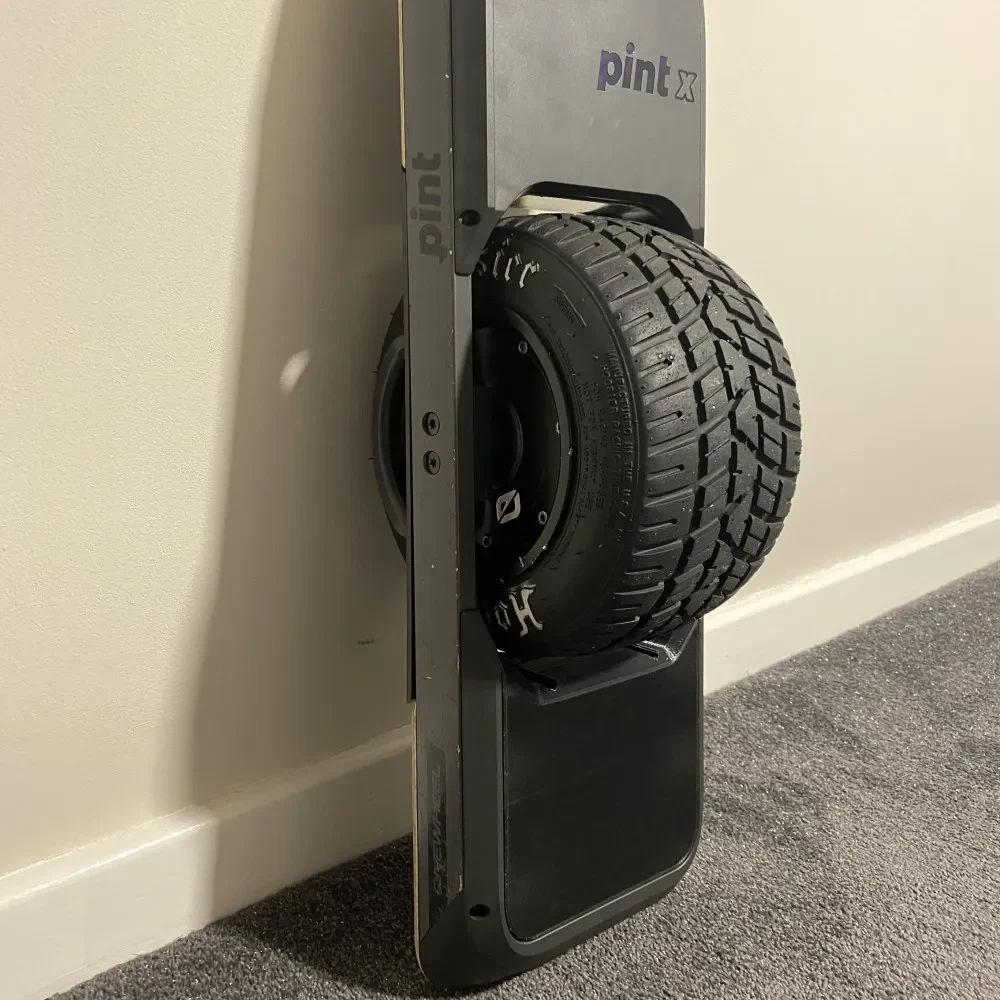

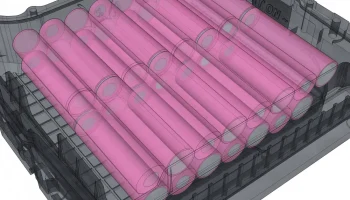

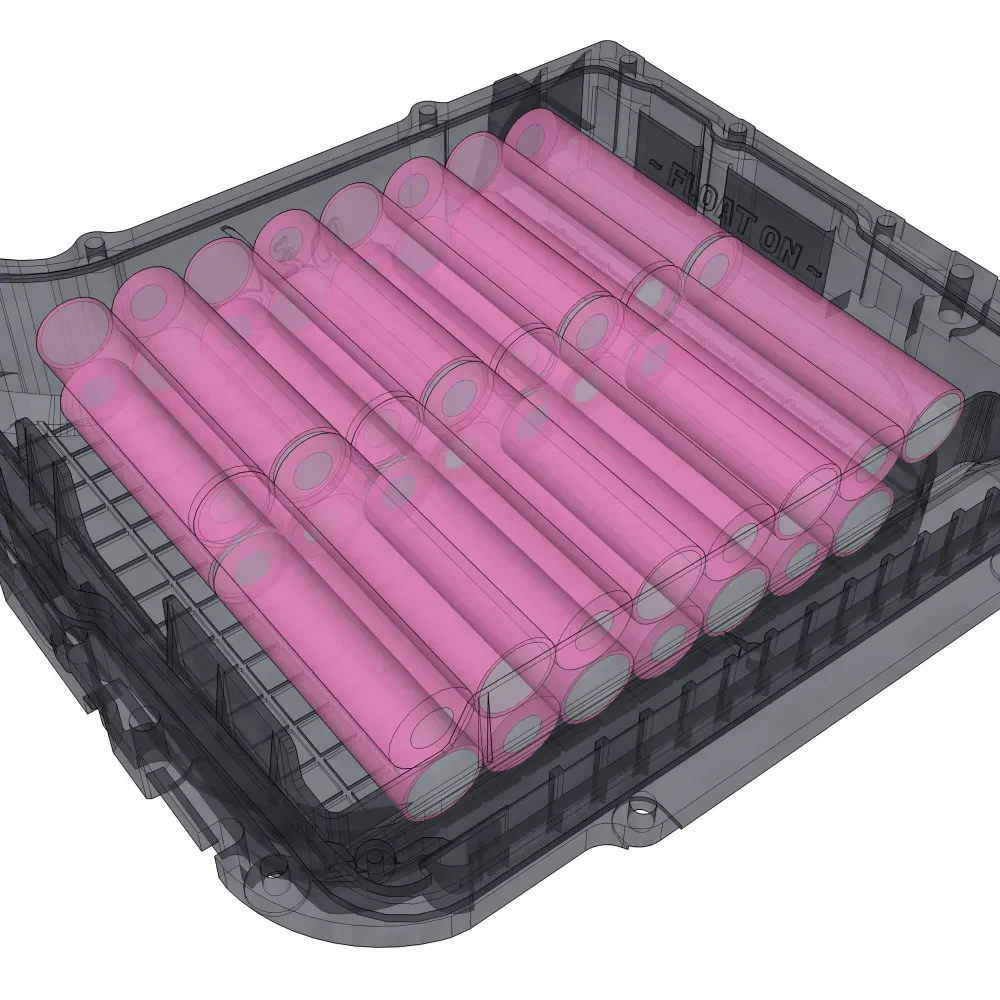

Эта модель в первую очередь предназначена для увеличения емкости аккумулятора Pint до уровня PintX или более (если вы способны это осуществить). Используя Onewheel Pint и стандартные бамперы PintX, я смоделировал это и сумел собрать с его помощью плату. Я не могу с уверенностью сказать, что он на 100% точен для PintX, поскольку у меня его нет, но, поскольку они практически одинаковы, он должен работать и для PintX.
К сожалению, эта модель требует обширной поддержки. Одной из рекомендаций для этого было бы попытаться заблокировать образование некоторого поддерживающего материала в каналах направляющих бампера возле основания. Полная поддержка внутри делает снятие и очистку в дальнейшем утомительным.
Эти каналы необходимо будет тщательно отшлифовать, чтобы бамперы могли плавно входить и выходить. В противном случае они будут очень тугими и жесткими. Металлический напильник поможет быстро справиться с этой задачей.
Чтобы очистить и правильно сформировать резьбу жгута проводов, вам понадобится метчик M20 x 1,5 мм. Создание точных и пригодных для печати нитей в такой ориентации просто невозможно, поэтому те, что присутствуют, предназначены только для помощи в управлении метчиком.
Там, где обычно находится вентиляционная крышка, оставлено отверстие. Если вам удастся сделать поверхность достаточно гладкой, вы сможете использовать сменное вентиляционное отверстие, подобное тем, которые продаются Badgerwheel.
Что касается порта зарядки, вы можете аккуратно заменить существующий порт на этот, используя эт��т инструмент для печати, чтобы аккуратно отсоединить порт от гайки.
Я не могу этого не подчеркнуть, я не рекомендую использовать для печати слабый пластик. Они быстро изнашиваются и могут повредить батарею. Эта модель предоставляется «как есть», чтобы помочь сообществу DIY расширить возможности и расширить мою работу.
История версий:
MK1 (неизданный) — первоначальная полная модификация стандартного корпуса Pint для работы с бамперами PintX.
MK2 (неизданный) — порт зарядки немного перемещен, чтобы лучше совпадать с направляющей.
МК3 (Релизная версия) — Утолщена основа и изменен внутренний текст.
MK4 — модифицированный межсетевой экран, обеспечивающий больше места для подключения аккумуляторной батареи к BMS.
MK5 — изменена стенка возле порта зарядки, которая была слишком тонкой, чтобы ее можно было печатать с помощью любого сопла диаметром более 0,4 мм. Также были удалены светодиодные разделители, поскольку они мешали печатать.

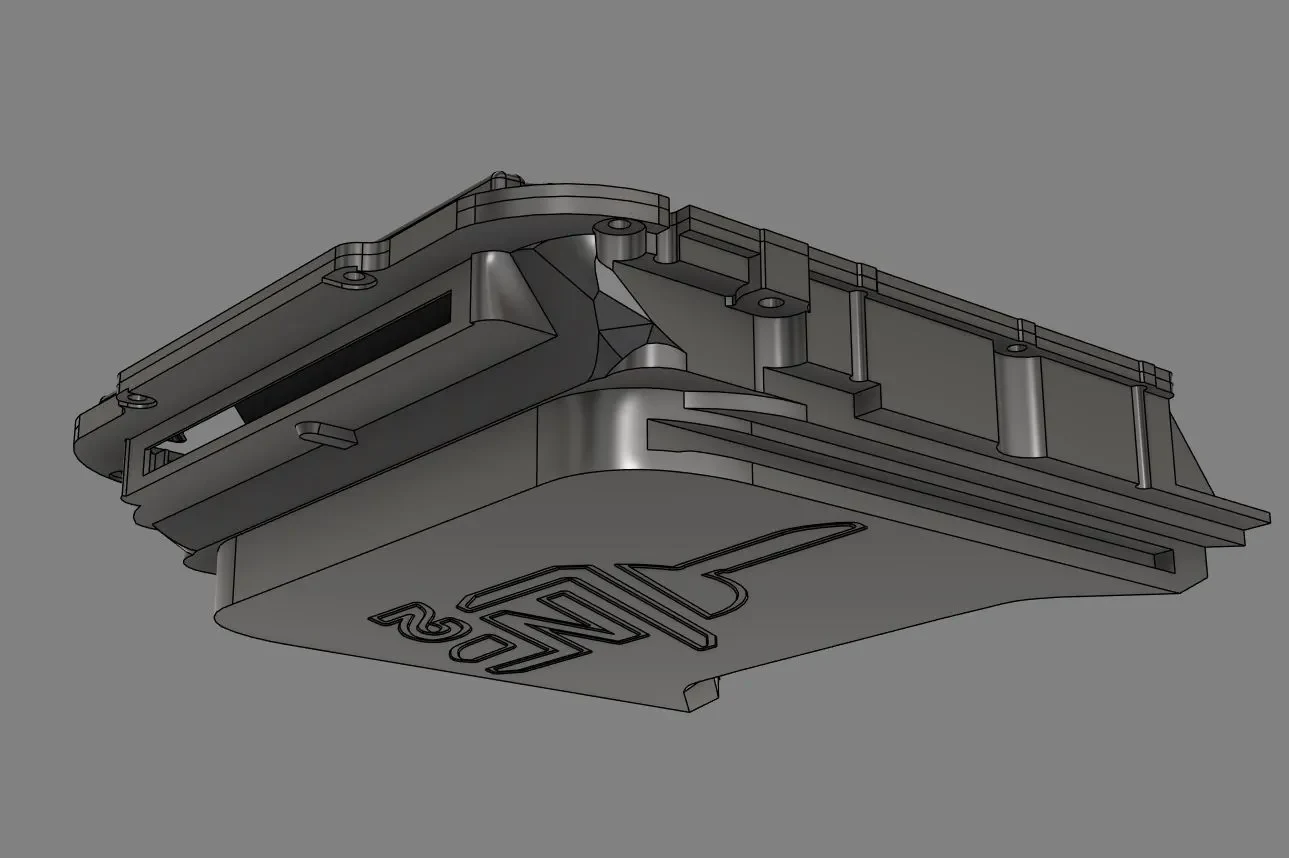

v21 — Конвертирован в степ и немного переделан. Забыл загрузить, пока не спросил об этом Также включен кавер BMS, если он кому-нибудь пригодится.
