Сменная крышка батарейного отсека для микрометра Mitutoyo
Это ремикс проекта крышки батарейного отсека для микрометра Mitutoyo от GreatOldOne.

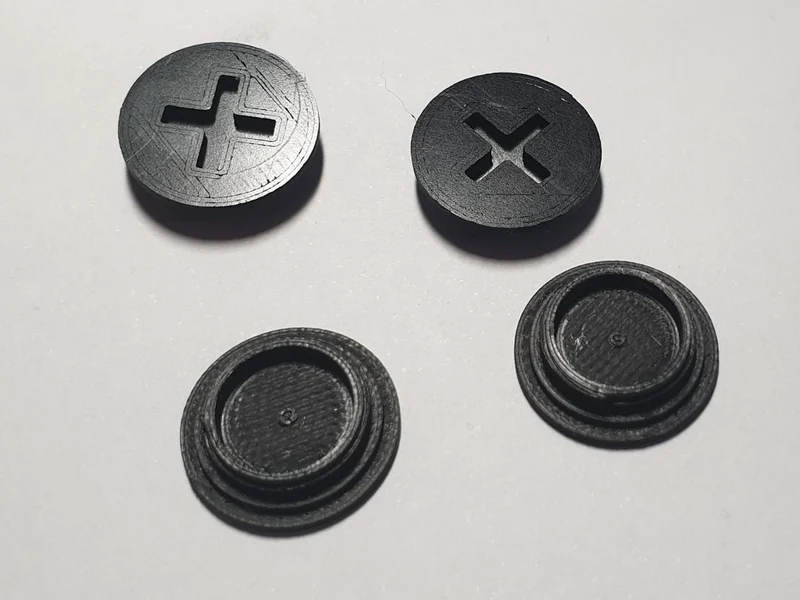

Распечатав оригинальный дизайн GreatOldOne для замены сломанной крышки батарейного отсека для нашего микрофона Mitutoyo размером 1-2 дюйма, я заметил, что посадка оказалась не такой, как я ожидал, поскольку она была утоплена и не прилегала к корпусу микрофона.
О дизайне:

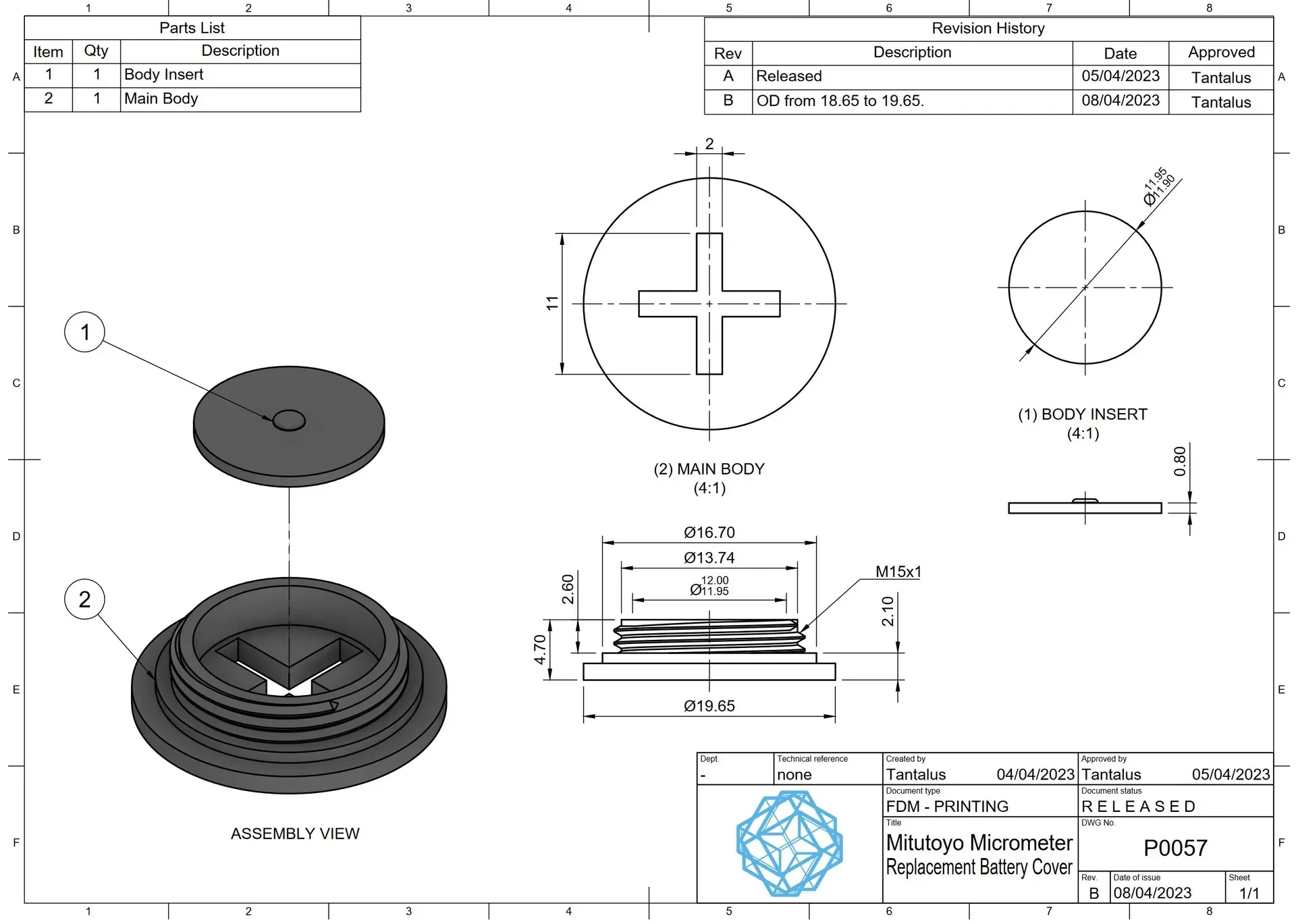

Я полностью переделал деталь в Fusion 360, сняв прямые измерения с оригинальной сломанной крышки батарейного отсека. Я также включил ссылку на габаритный чертеж. Сначала я сделал несколько улучшений; Я подчистил начальную резьбу (рис.1), а также уменьшил натяг между корпусом и вставкой.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами, а если вы распечатаете его, поделитесь своей маркой и сообщите мне модель вашего микрометра.
Список совместимости:
Серия 227 — должна быть совместима, но не подтверждена.
Серия 293 — Подтверждено.
Серия 314 — должна быть совместима, но не подтверждена.
Серия 317 — должна быть совместима, но не подтверждена.
Серия 323 — должна быть совместима, но не подтверждена.
Серия 326 — должна быть совместима, но не подтверждена.
Серия 329 — должна быть совместима, но не подтверждена.
Серия 340 — должна быть совместима, но не подтверждена.
Серия 343 — должна быть совместима, но не подтверждена.
Серия 350 — должна быть совместима, но не подтверждена.
Серия 369 — должна быть совместима, но не подтверждена.
Серия 395 — должна быть совместима, но не подтверждена.
Серия 406 — должна быть совместима, но не подтверждена.
Серия 422 — должна быть совместима, но не подтверждена.
Требования к печати:
Высота слоя 0,15 мм.
Периметры 2.
Верхний и нижний слои 4.
Заполнение можно установить на 0% или оставить без изменений.
Требуемый номер поддержки
Нить:
Я использовал Prusament PLA Jet Black, работал нормально. Я уверен, что его можно напечатать другими материалами.
Постпродакшн:
Снимите опору, зажмите ее, если она ослабла, можно использовать небольшое количество клея.
