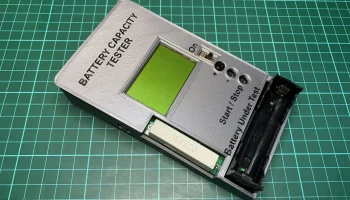

Кейс для измерения емкости аккумулятора

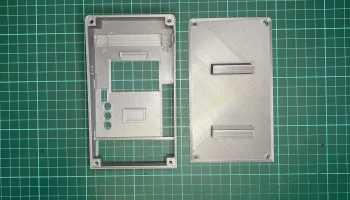

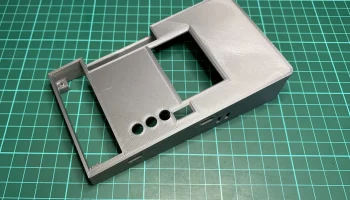

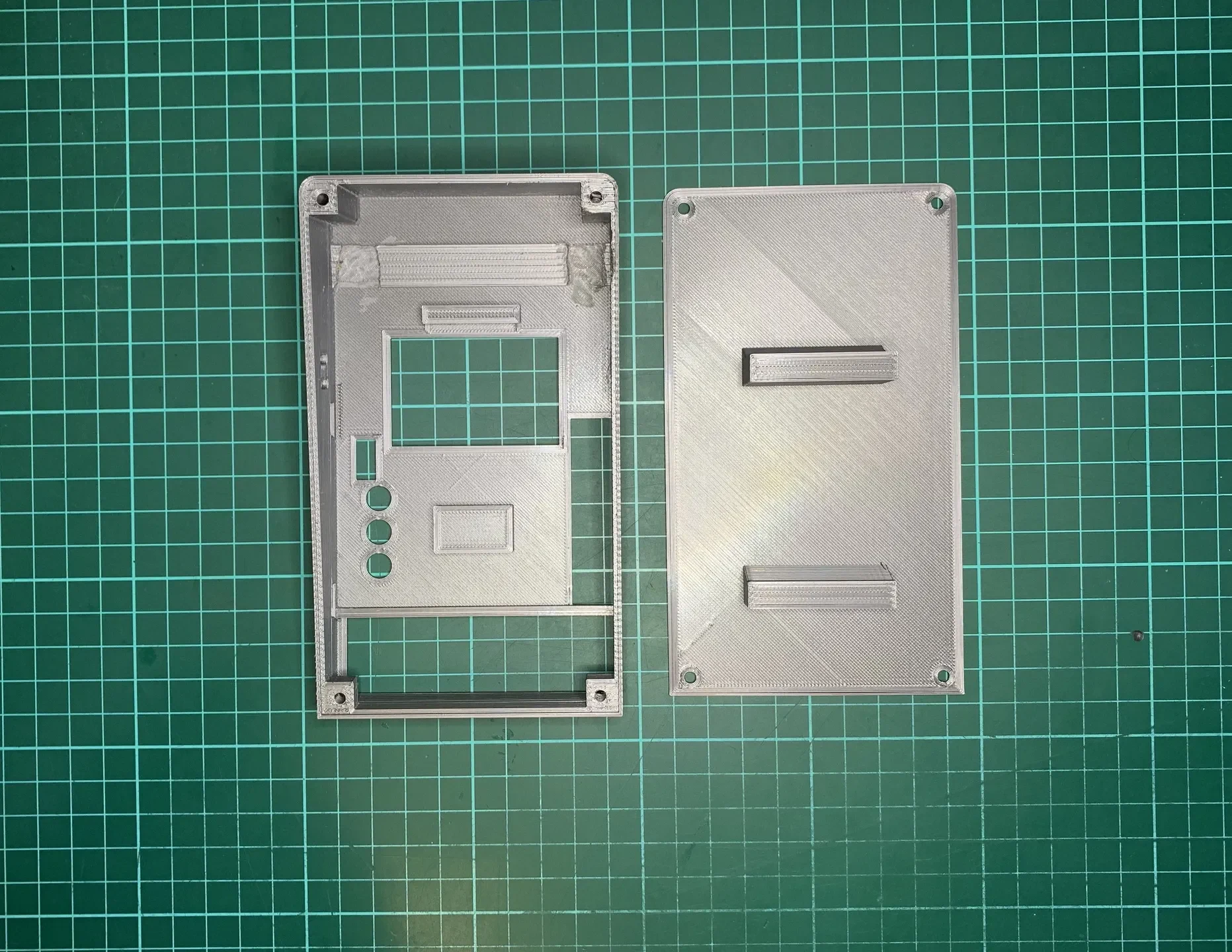

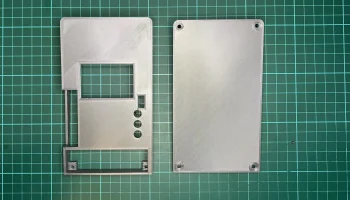

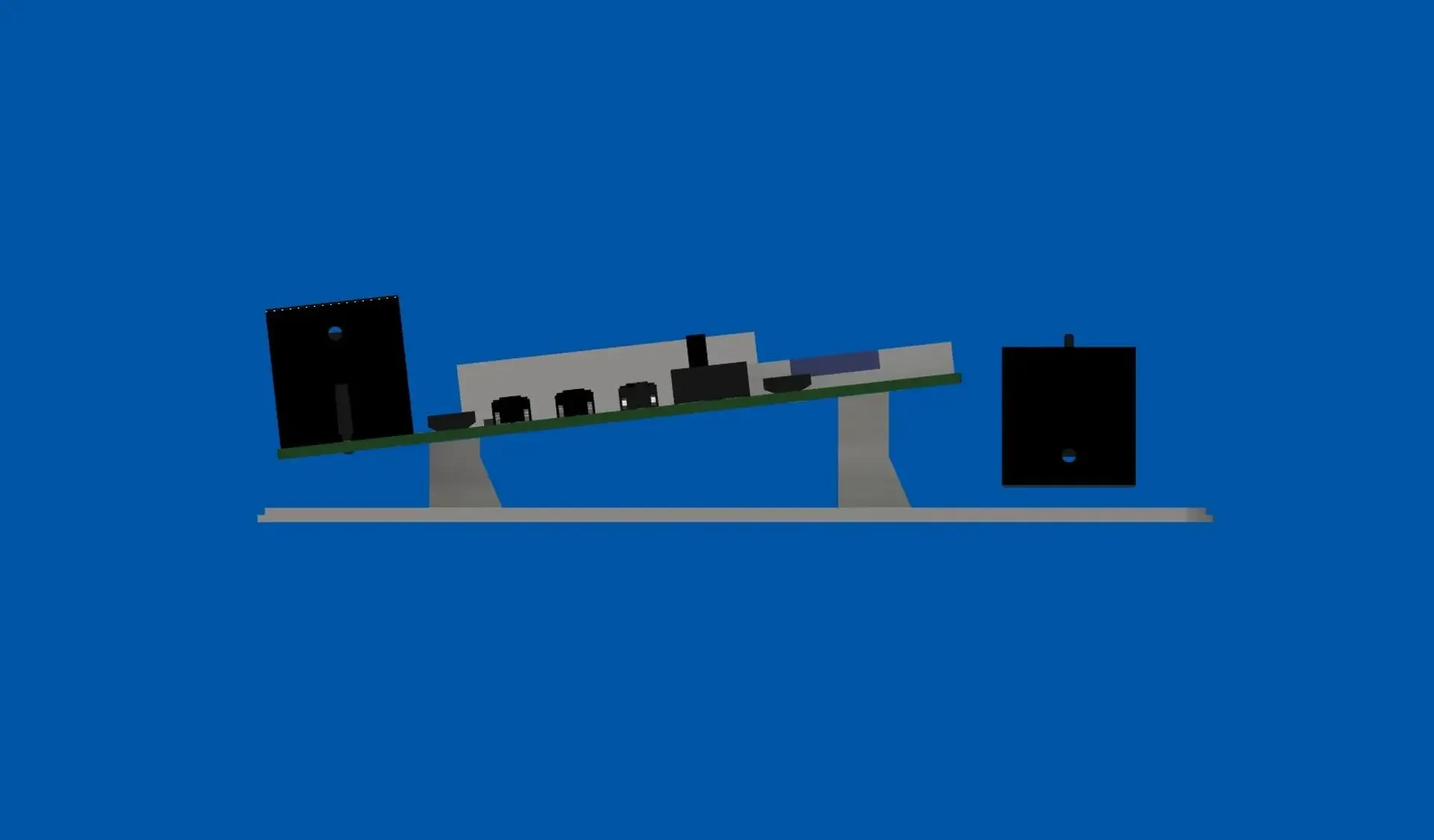

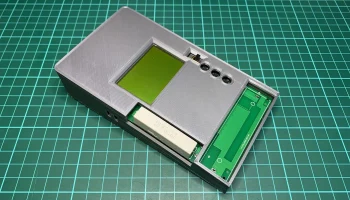

Модуль тестера емкости аккумулятора Geekcreit продается без чехла. Его можно использовать без корпуса, но внутренние компоненты будут лучше защищены в каком-нибудь корпусе. Вот мой 3D-дизайн подходящего корпуса для модуля.

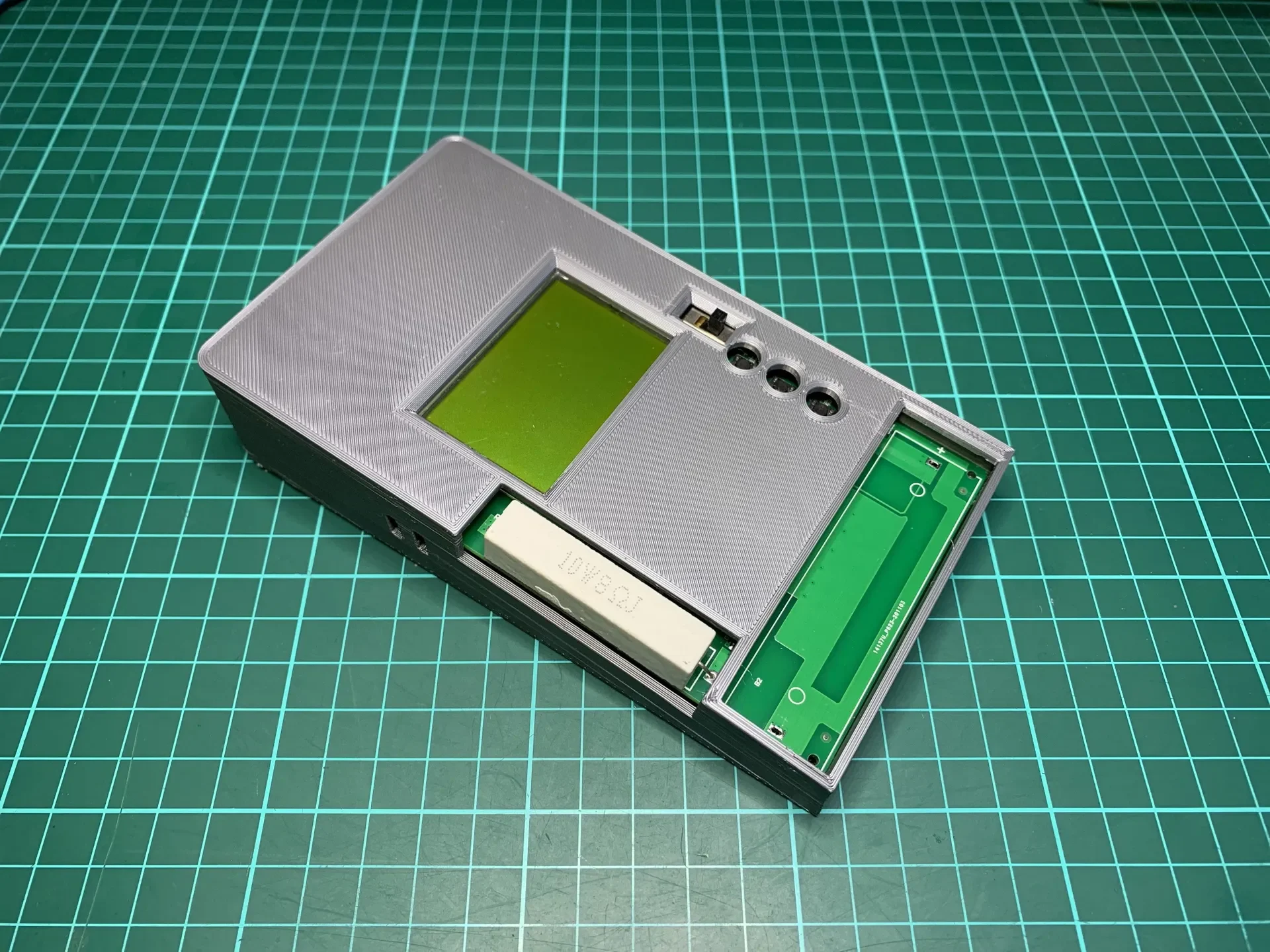

Уход за сборкой 3D-корпуса:

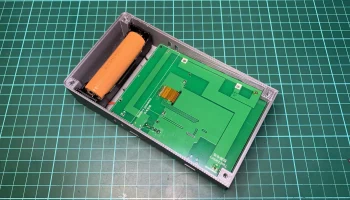

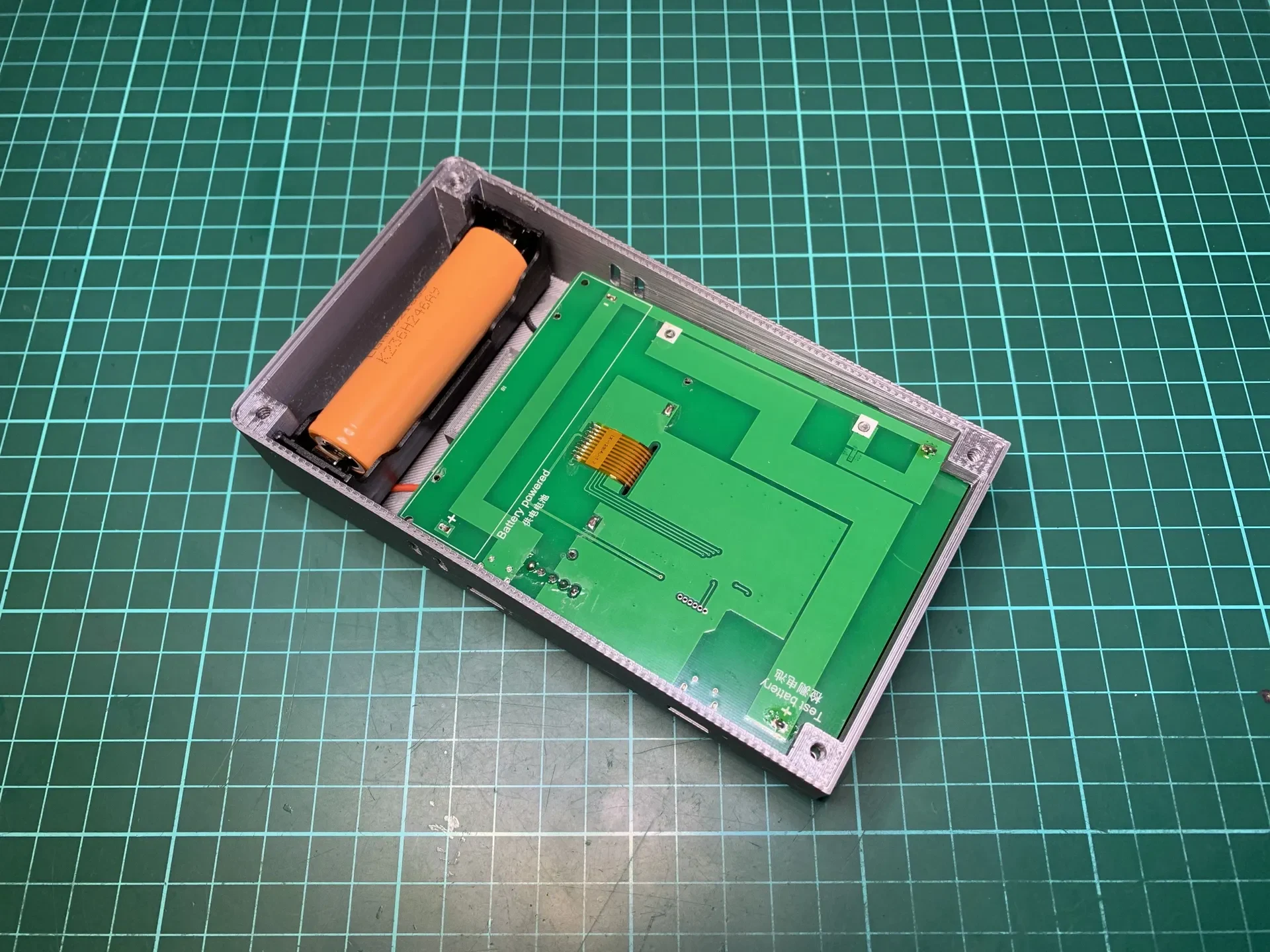

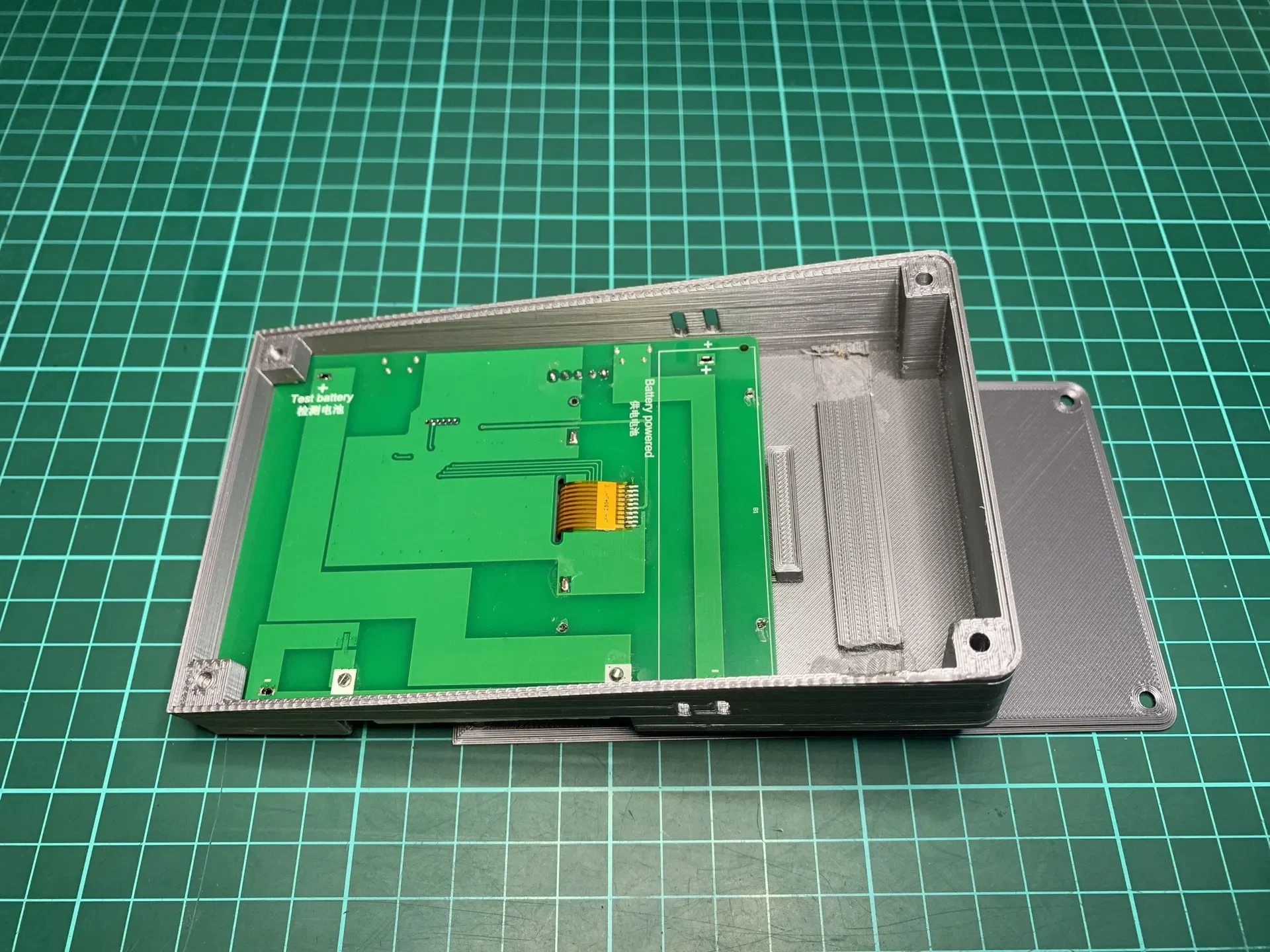

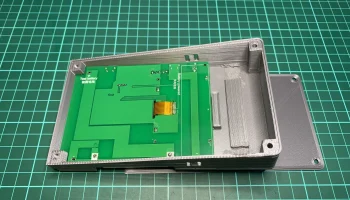

Крепление батареи тестируемой батареи (НО) во время сборки необходимо снять с печатной платы, иначе плата не сможет встать на место.

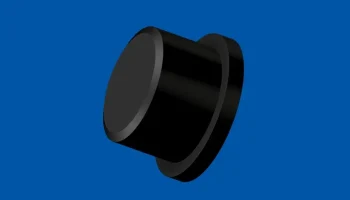

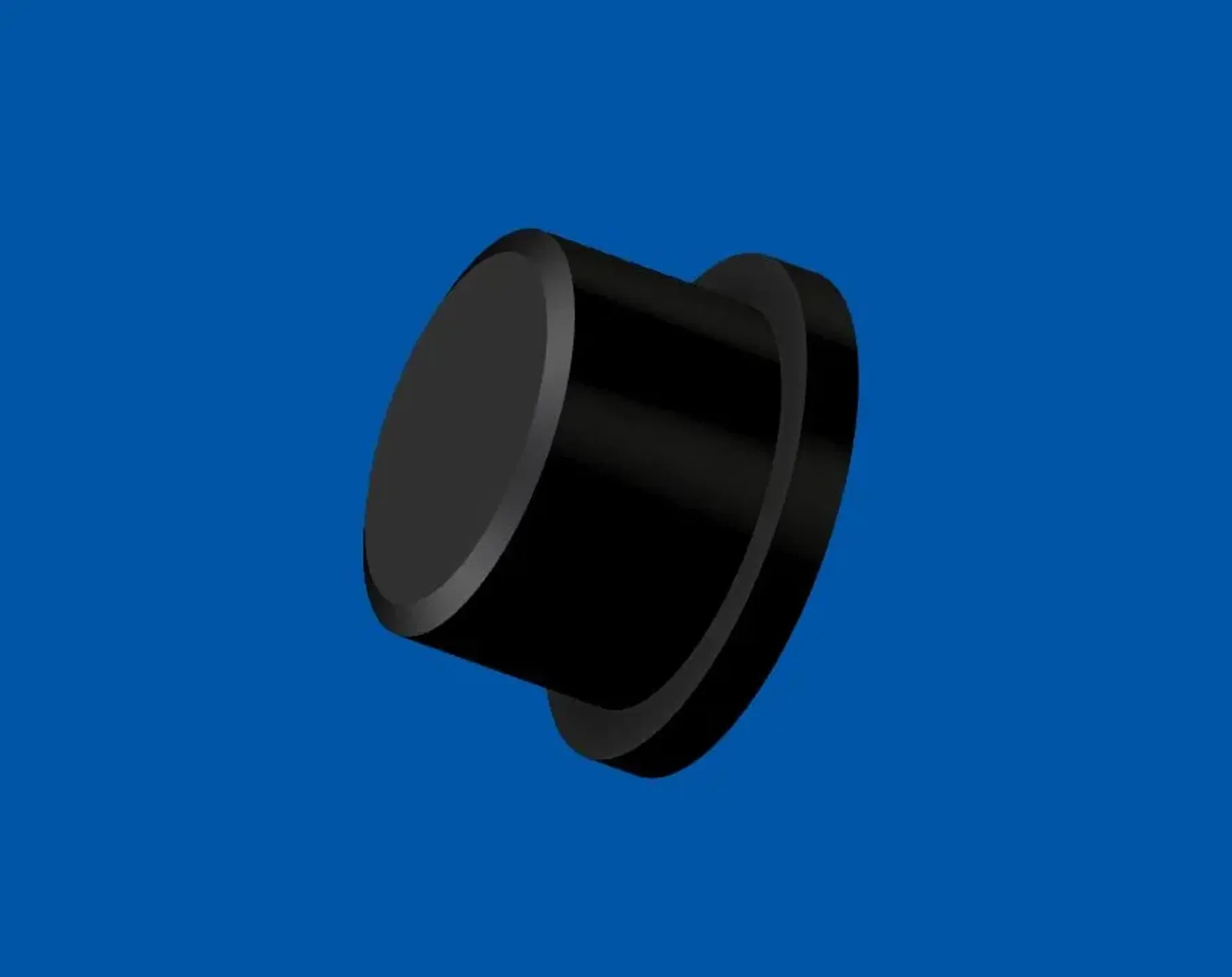

Прежде чем припаять крепление батареи НО обратно на место, установите удлинители кнопок на соответствующие кнопки.
Наконец установите крепление аккумулятора НО на место.

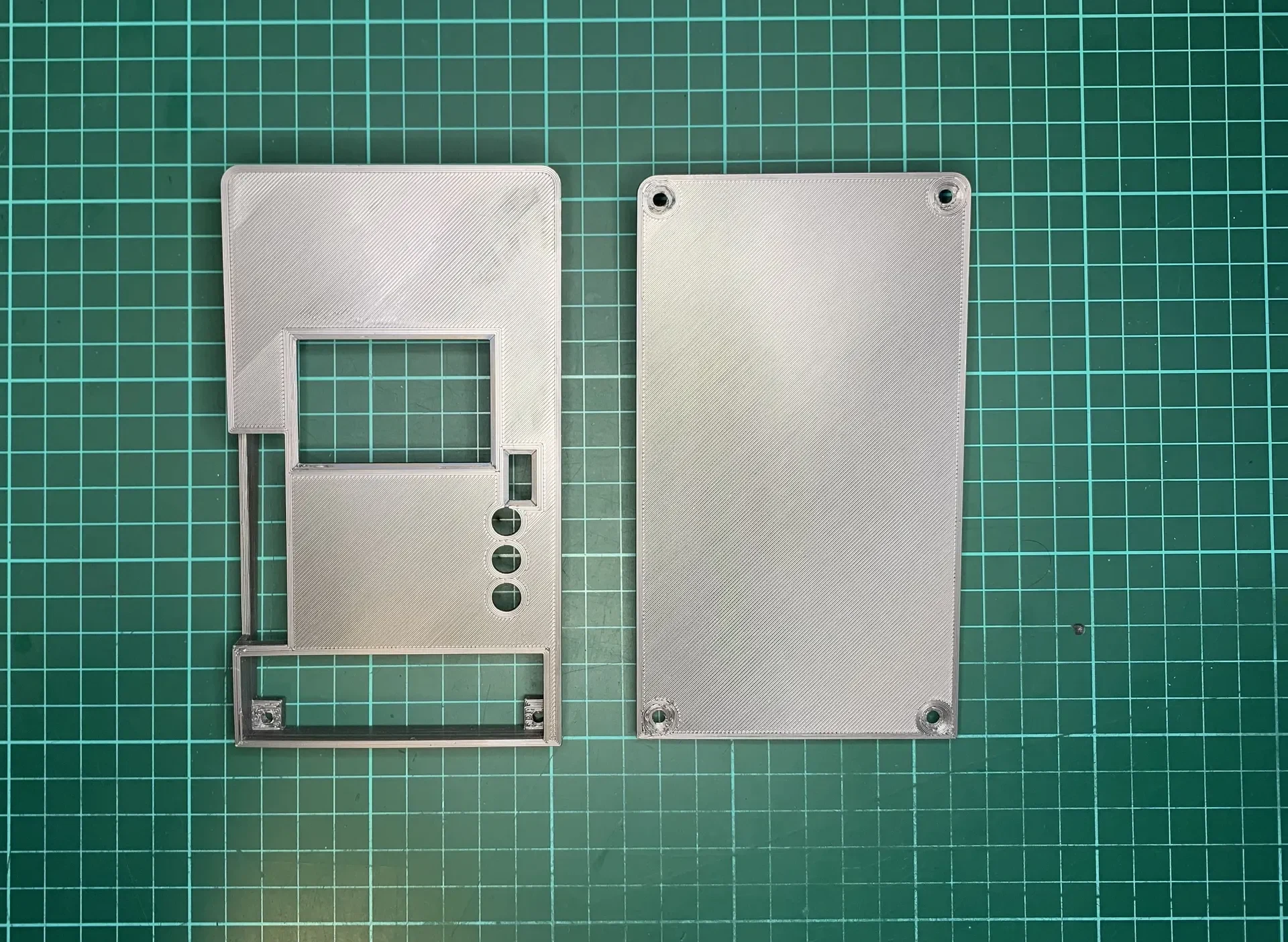

Текстовый слой закрепляется тонким двусторонним скотчем.
Саморезы 3,5х15 мм. Два винта укорочены до 8мм. Укороченные винты следует использовать в качестве винтов в нижней части к��рпуса.
Выдвижение кнопки "+" частично перекрыто выключателем питания. Сделайте небольшой надрез толщиной 1 мм в юбке-удлинителе пуговиц, и все будет хорошо.

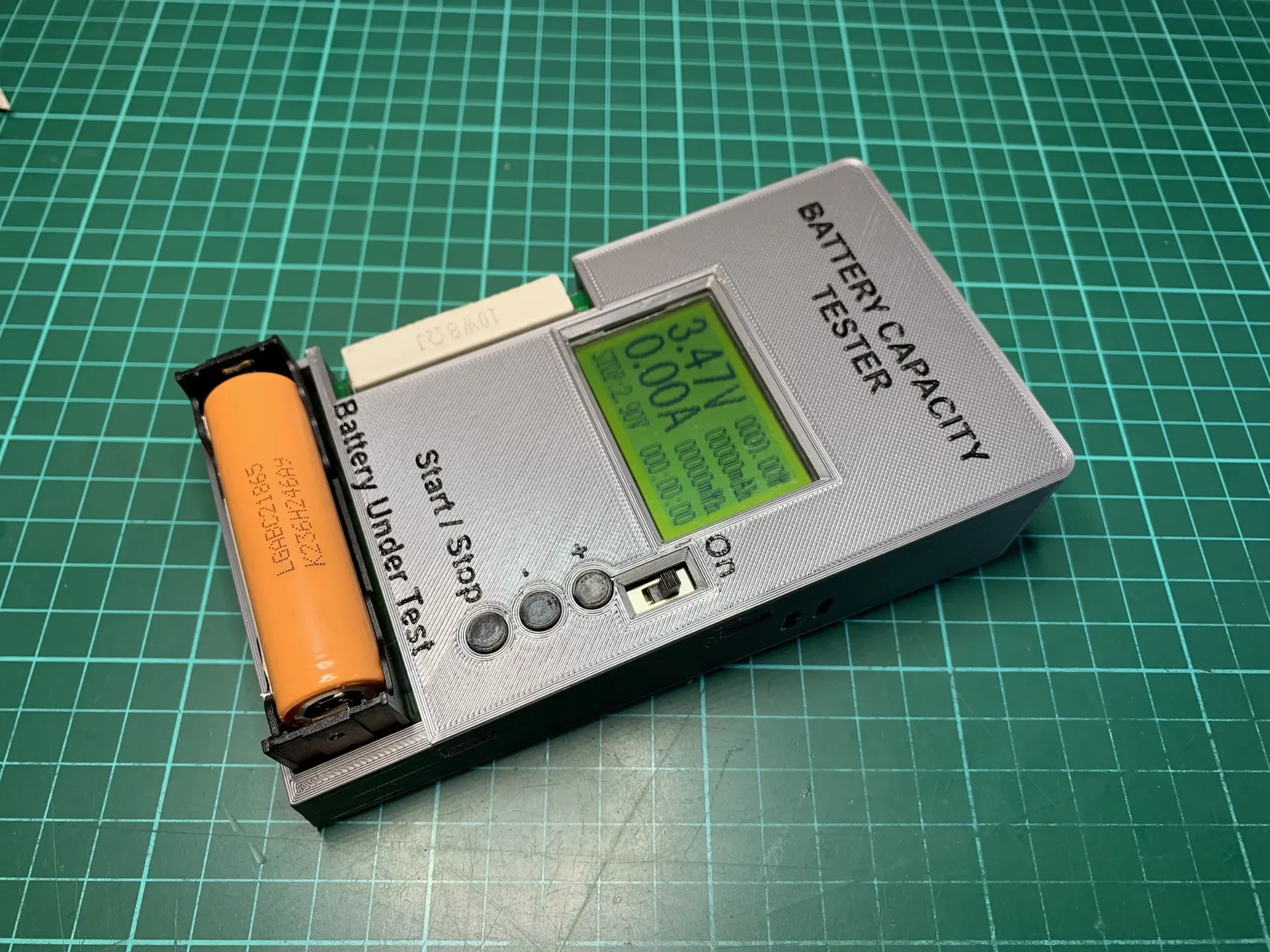

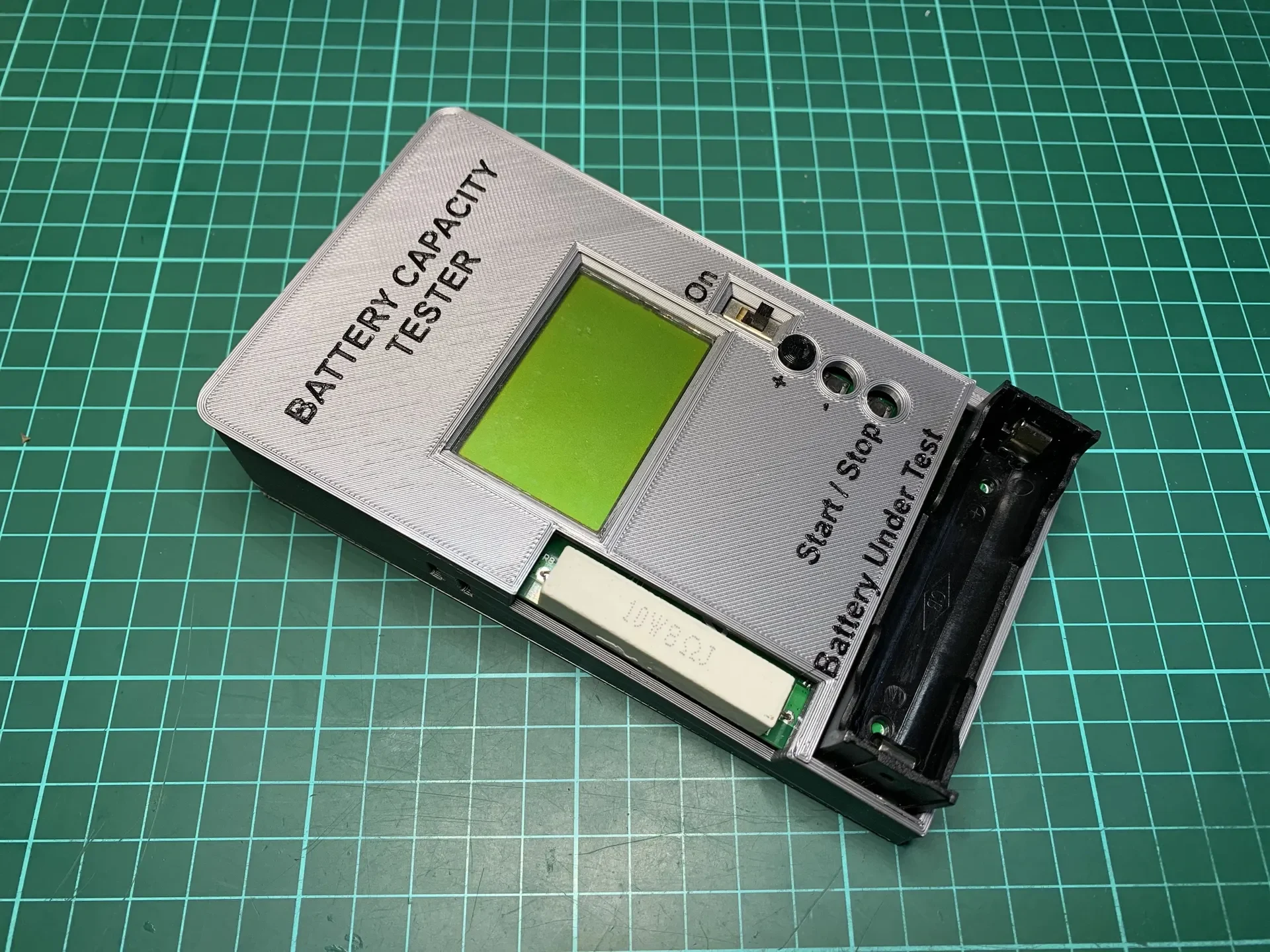

Чтобы сделать результат печати более интересным, я меняю цвет нити ближе к концу, чтобы рельефный текст печатался другим цветом и делал его более заметным. Смена цвета нити настраивается в программном обеспечении слайсера. Настроить цвет нити в PrusaSlicer легко, возможно и в других слайсерах.
Моя печать выполнена из серебряных и черных нитей Aurarum PETG диаметром 1,75 мм, с высотой слоя 0,2 мм и 100% заполнением на принтере PRUSA I3 MK3S.
Я надеюсь, что вы тоже найдете этот дизайн полезным.
Не забудьте оставить мне отзыв или даже совет, чтобы поддержать во мне энтузиазм и желание создавать больше этих рисунков.
