Зарядное устройство для литий-ионных аккумуляторов (Baof...

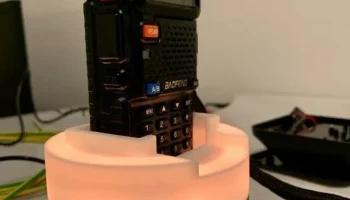

Умное зарядное устройство для аккумуляторов Baofeng UV-5R.

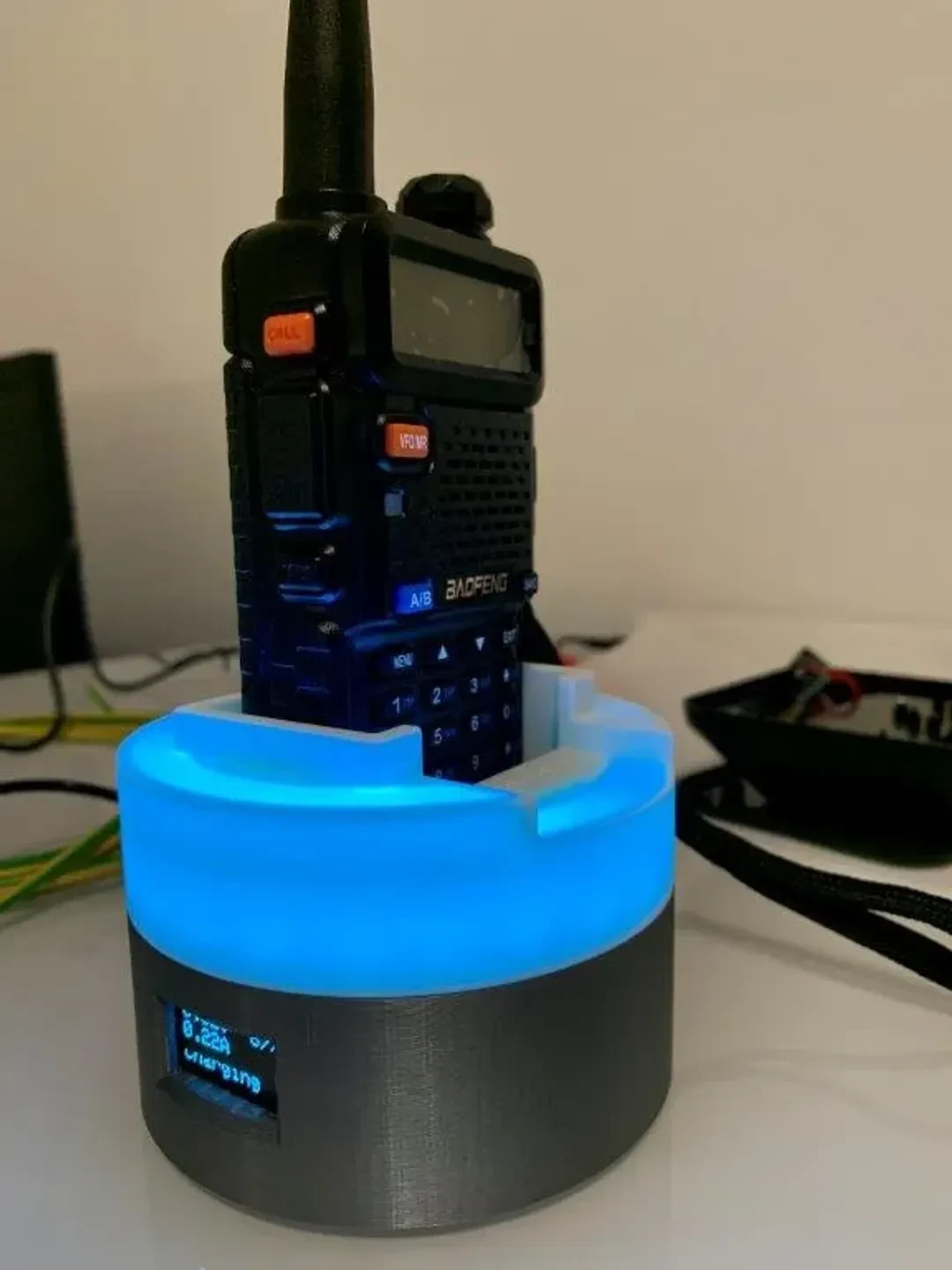

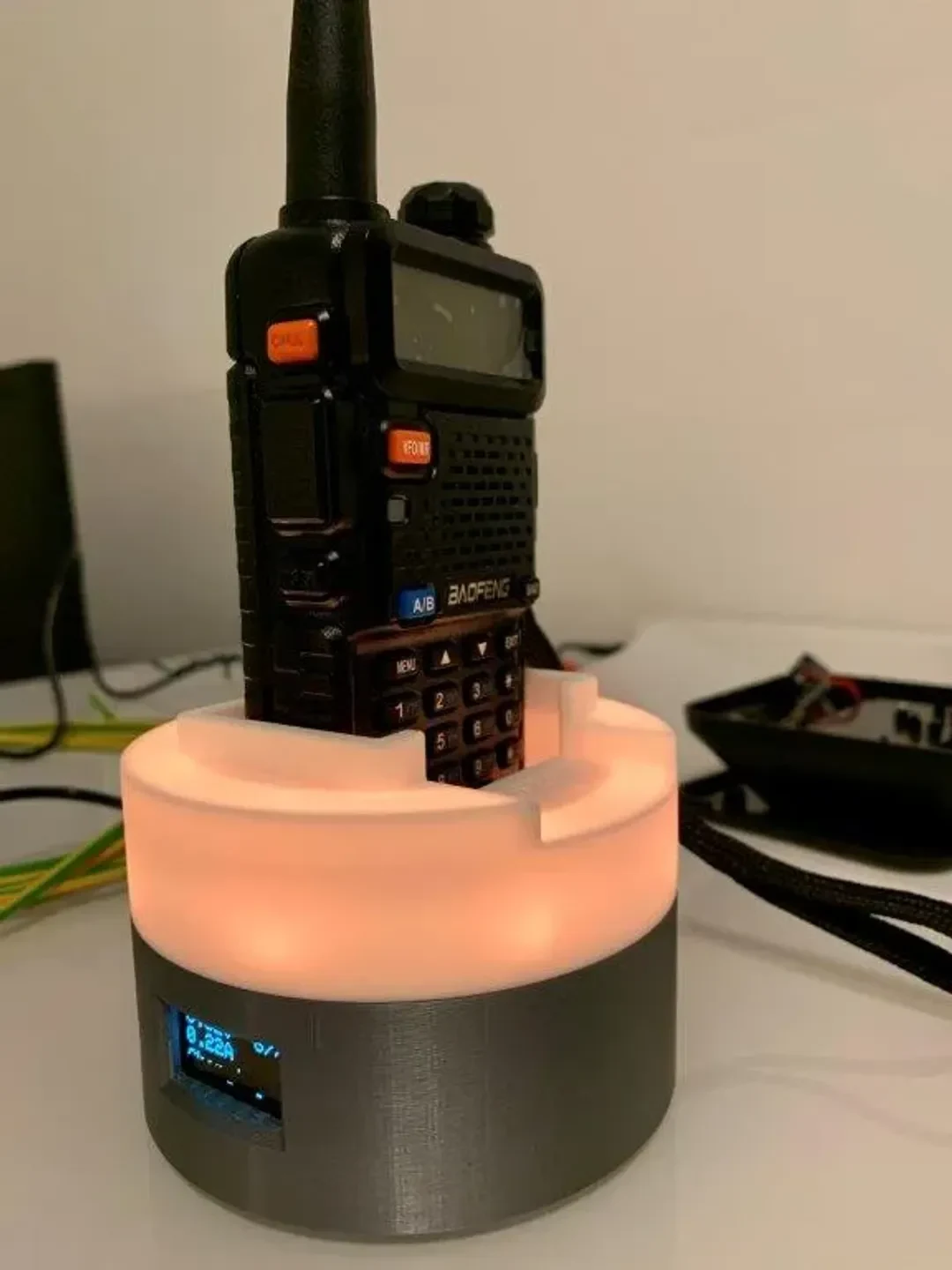

Оригинальное зарядное устройство не работало, поэтому я переделал его, сделав его более удобным, холодным и умным зарядным устройством :)

Он имеет защиту от полярности, защиту от перегрузки по току (предохранитель и измерение тока) и защиту от перенапряжения/перезарядки.

Когда аккумулятор полностью заряжен (я установил напряжение до 8,3 В, при желании вы можете изменить его), он отключается и просто контролируется. Если напряжение батареи упадет до некоторого порога (вы можете установить его в исходном коде), он снова начнет заряжаться.

Предупреждение появляется при ошибке аккумулятора или при глубоком разряде аккумулятора.

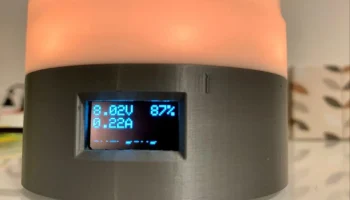

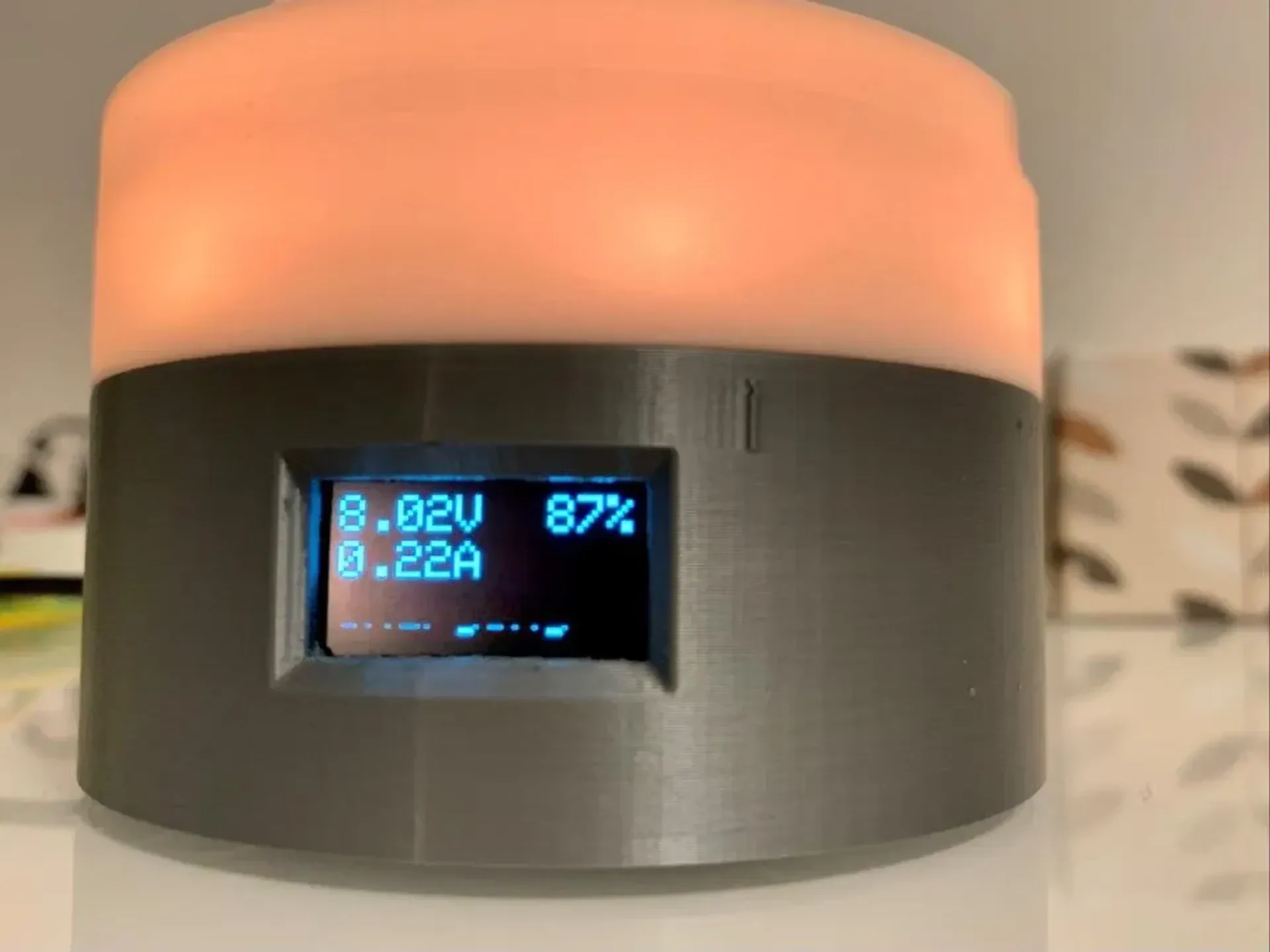

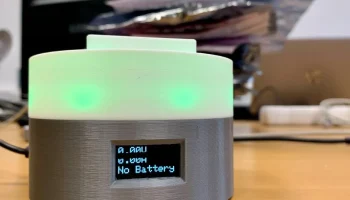

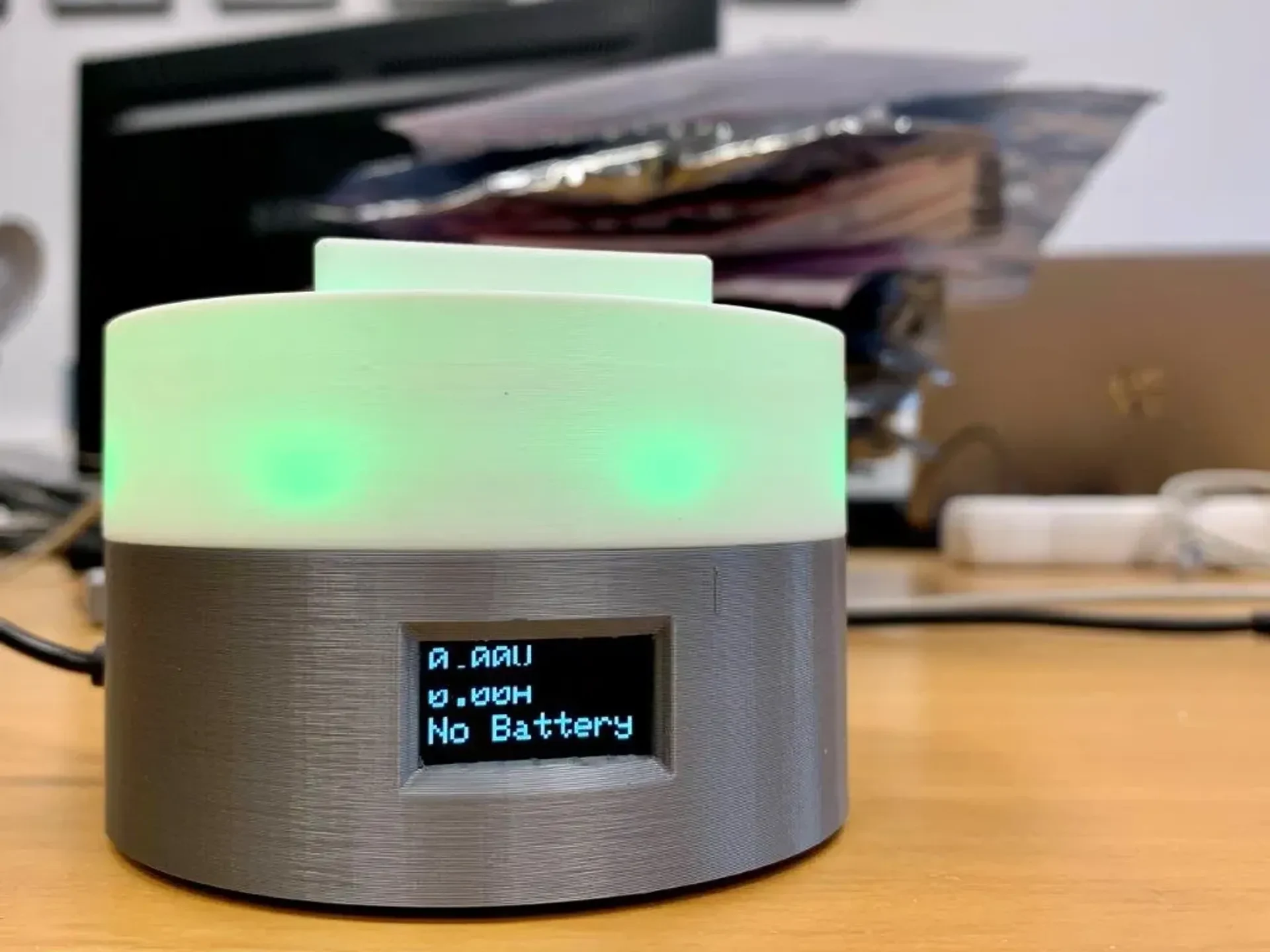

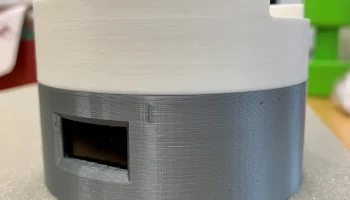

Вы можете видеть ток и напряжение на OLED-дисплее, также имеется светодиодная кольцевая (неопиксельная) анимация, а также встроенный зуммер (пьезо).

Код Arduino прилагается так же, как и файл Fusion 360.
Код Arduino просто переименовывает расширение из .txt в .ino

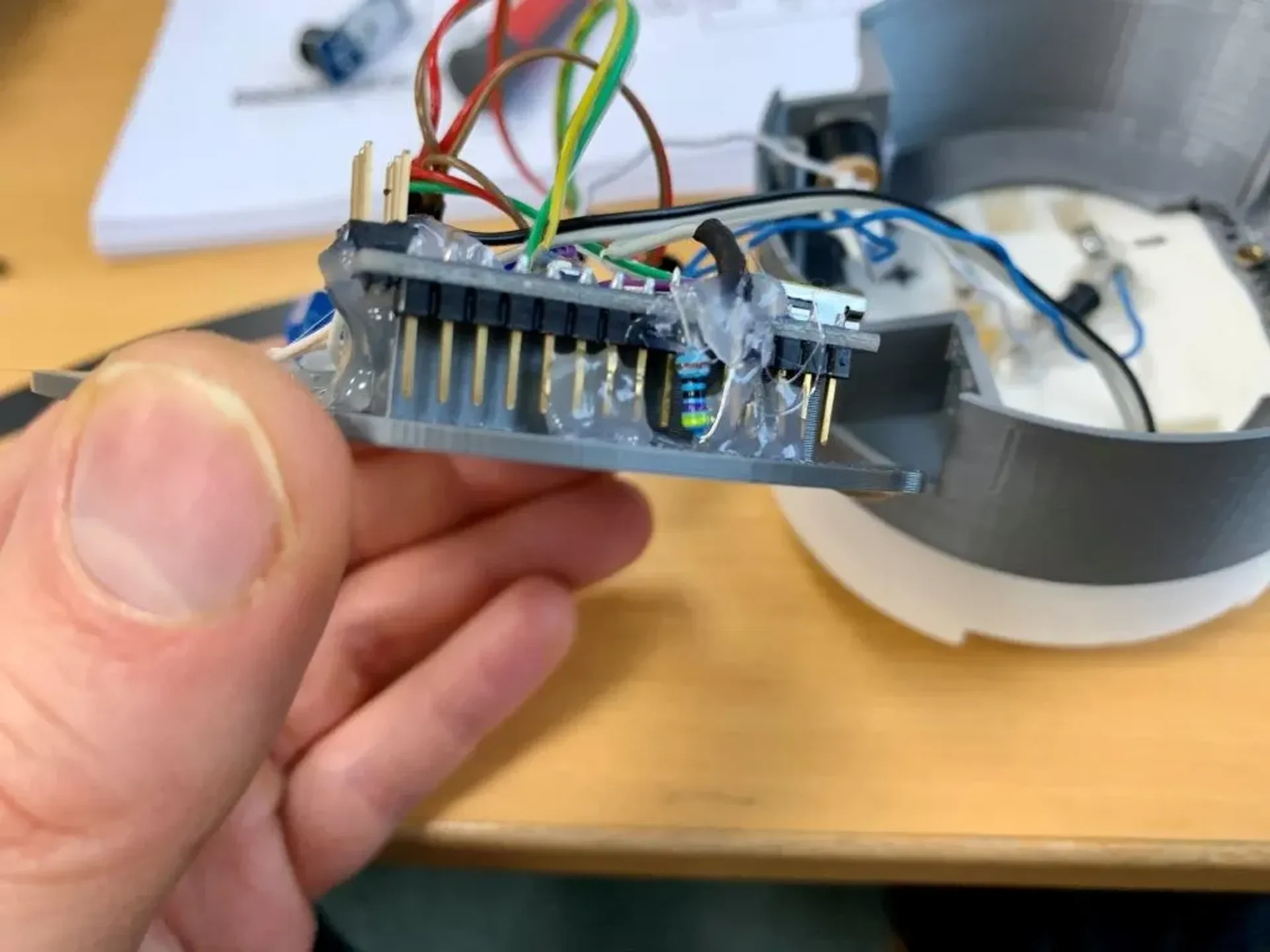

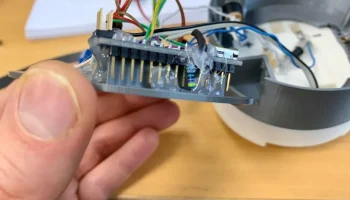

Я запрограммировал его для Arduino Nano, вы можете использовать любой MCU, если поместите его внутрь (или просто отредактируйте исходный код Fusion 360.

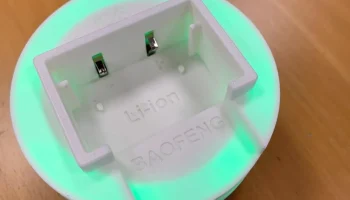

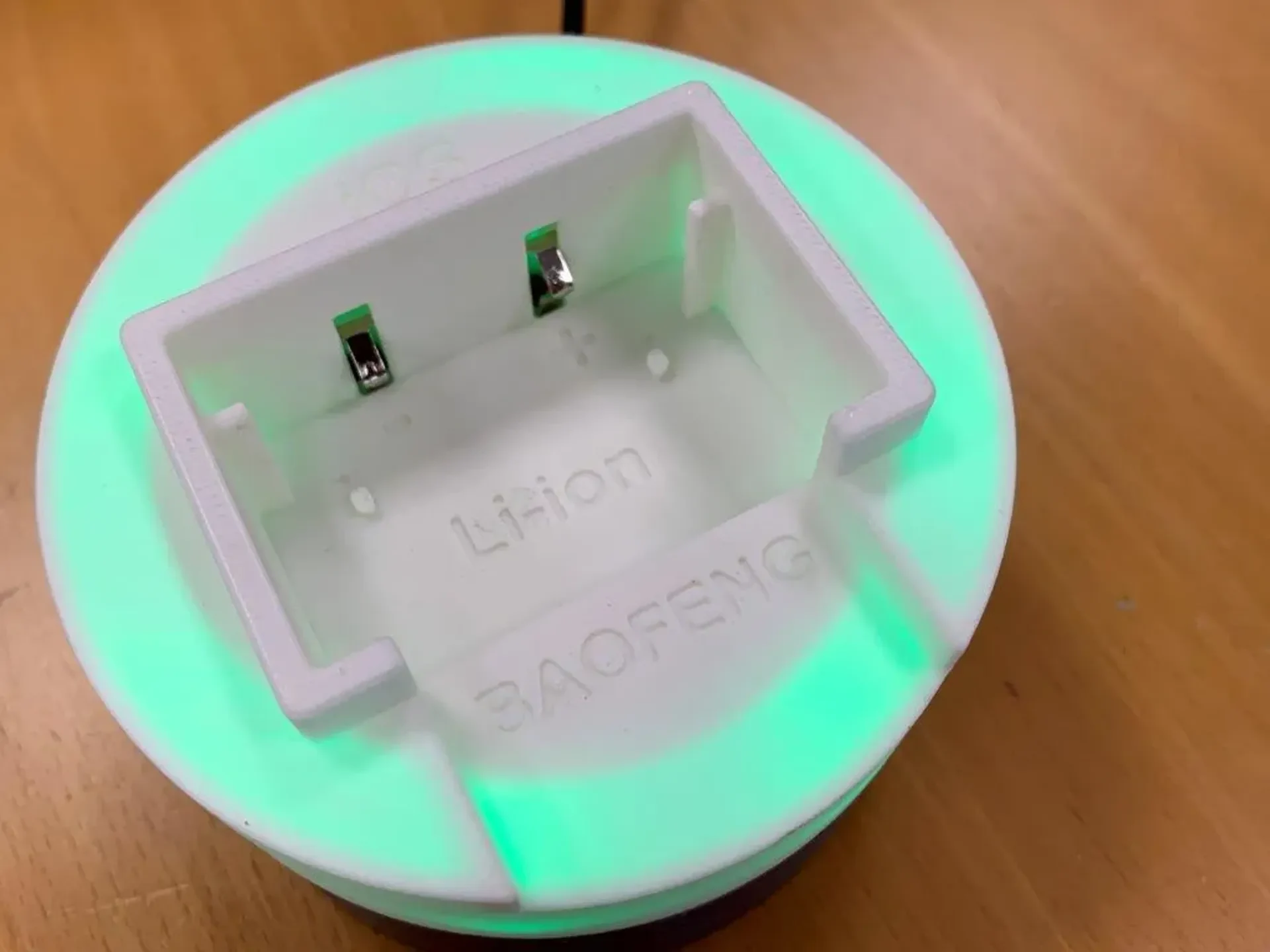

Я использовал контакт аккумулятора от оригинального зарядного устройства Baofeng.

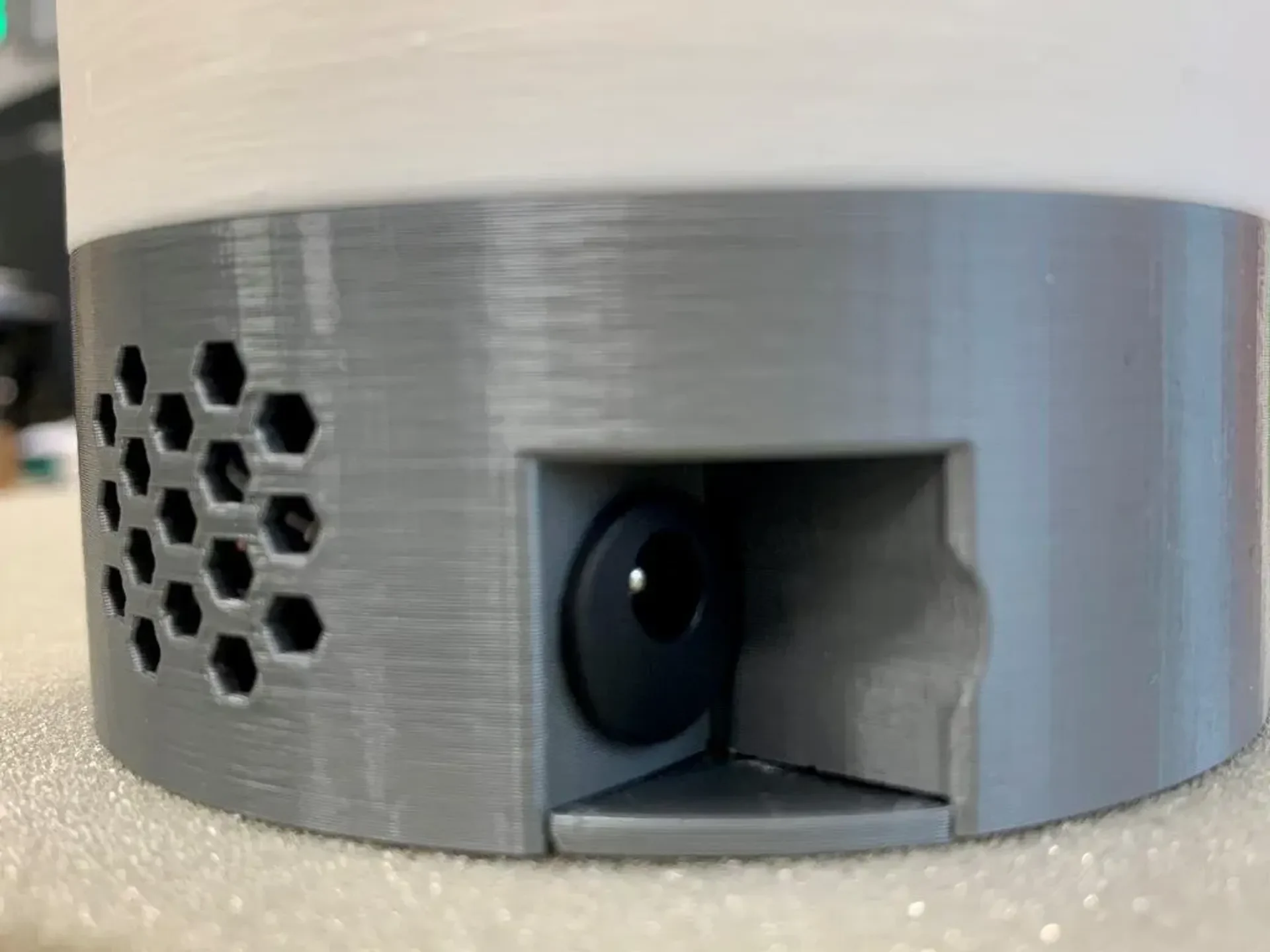

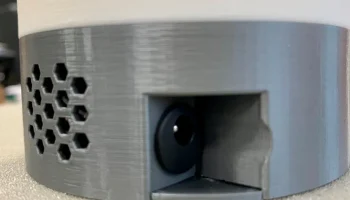

Пожалуйста, используйте оригинальный блок питания от Baofeng или используйте его в соответствии со спецификациями используемого понижающего преобразователя.

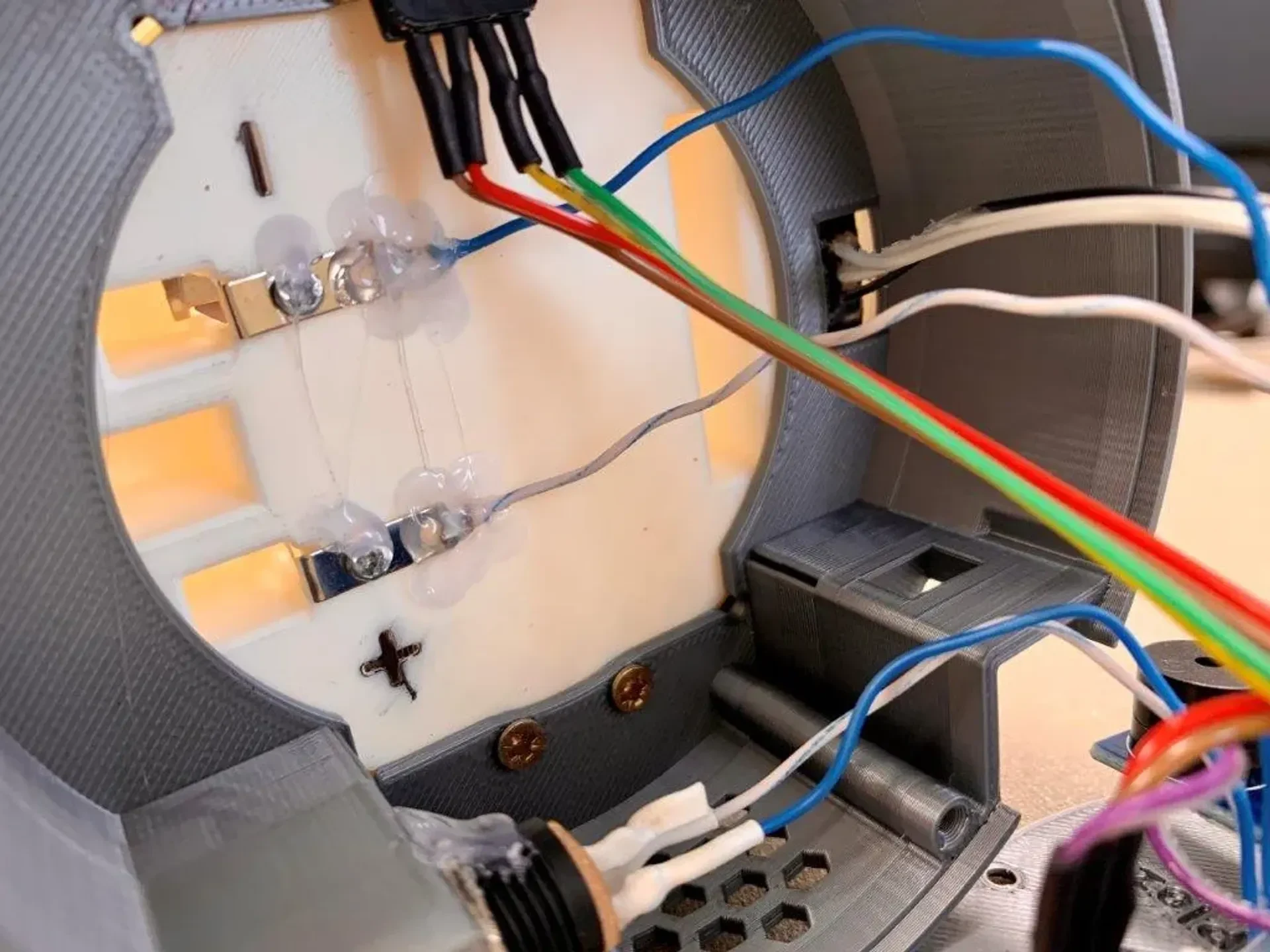

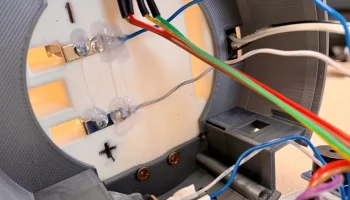

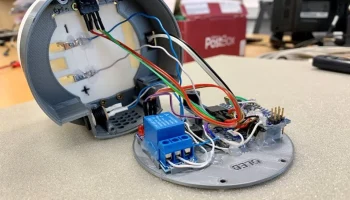

См. подключение самовосстанавливающегося предохранителя и диода Шоттки на прилагаемых изображениях.

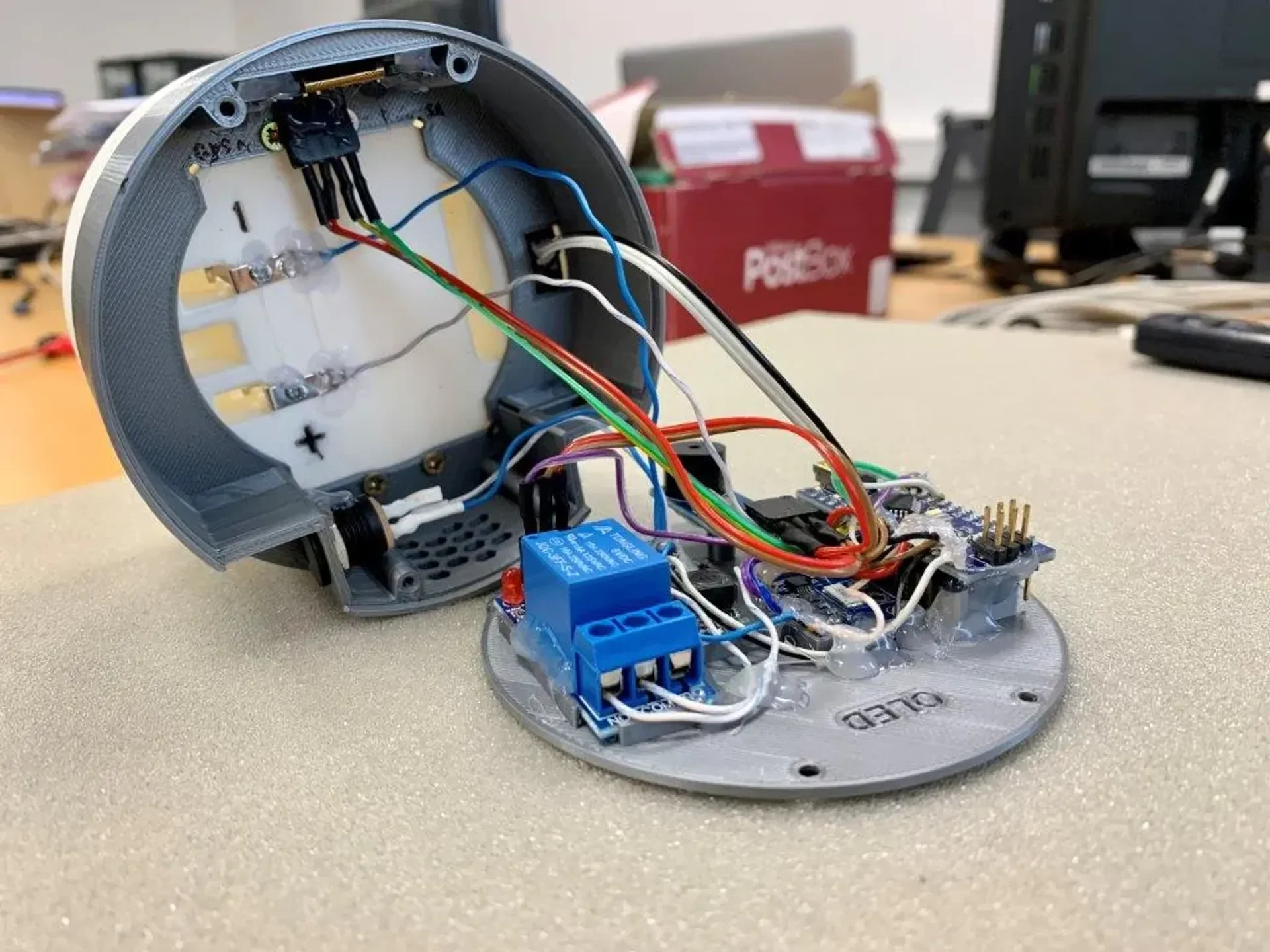

Электроника:
Ардуино Нано
OLED SSD1306
ИНА 226
Пьеццо-зуммер
Светодиодное кольцо WS2812 (24 светодиода)
Понижающий преобразователь
Релейная плата
Самовосстанавливающийся предохранитель
диод Шоттки

PIN 6 — СВЕТОДИОДНОЕ КОЛЬЦО
PIN 9 — Пьезо
PIN 8 — плата реле

www.youtube.com/watch?v=1oryCFOcHXs

Пруса i3 MK3
0,2
20 заполнение
НОАК
нет опор
