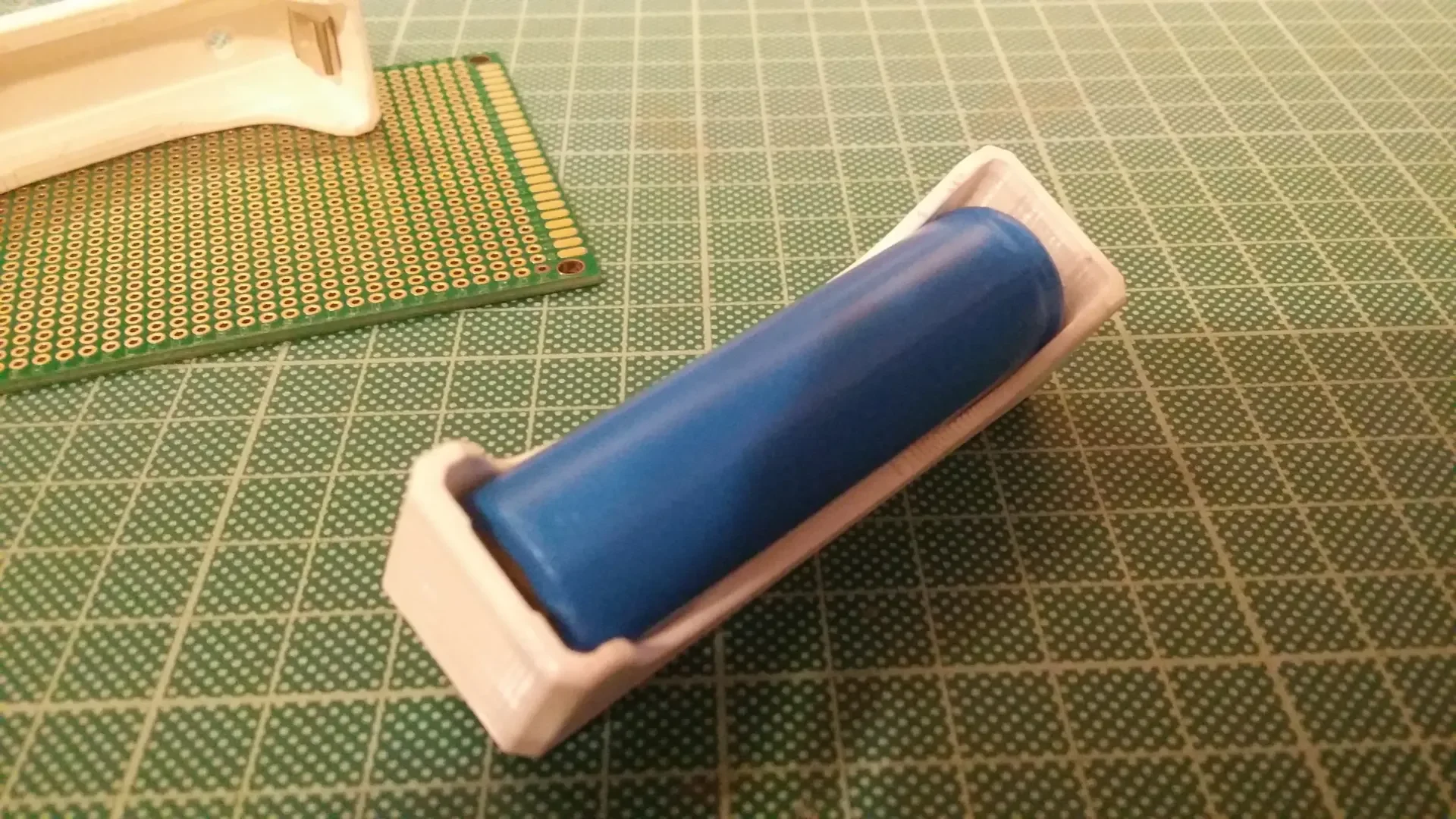

18650 1S Держатель батареи
Это ремикс моего держателя 18500. Он практически идентичен, просто увеличен для соответствия 18650 и с некоторыми измененными размерами, чтобы облегчить установку печатной платы, монтажные отверстия расположены на разумном расстоянии друг от друга и т. д.
На данный момент у меня есть только использованные аккумуляторы для проверки их прилегания, поэтому посадка может быть немного тугой, поскольку я пытался компенсировать точечные сварные швы. Если кто-то хочет настроить, это должно ��ыть так же просто, как разделить посередине и расширить/уменьшить размер по мере необходимости. Если разница превышает 0,2-3 мм, это может повлиять на расстояние между контактами при монтаже печатной платы.
Более подробные инструкции/примечания смотрите в описании оригинала:
www.printables.com/model/354040-18500-1s-battery-holder
Печать, спецификация, сборка
��роцедура идентична моей конструкции держателя 18500.
Эта модель печатает без подставок. Допуски довольно жесткие, но это не должно стать проблемой для умеренно настроенного принтера. Из-за некоторых мелких деталей я печатал только с высотой слоя 0,2 мм. Я рекомендую использовать 2 стенки, чтобы повысить прочность более тонких частей держателя.
Размеры
Расстояние между контактами позволяет обеспечить монтаж печатной платы (71 мм). Отверстия внизу расположены на расстоянии 45 мм друг от друга. Общий размер держателя должен составлять 22 x 74,6 x 20,5 мм.
