Светодиодная настольная лампа с питанием от аккумуляторн...

Особенности

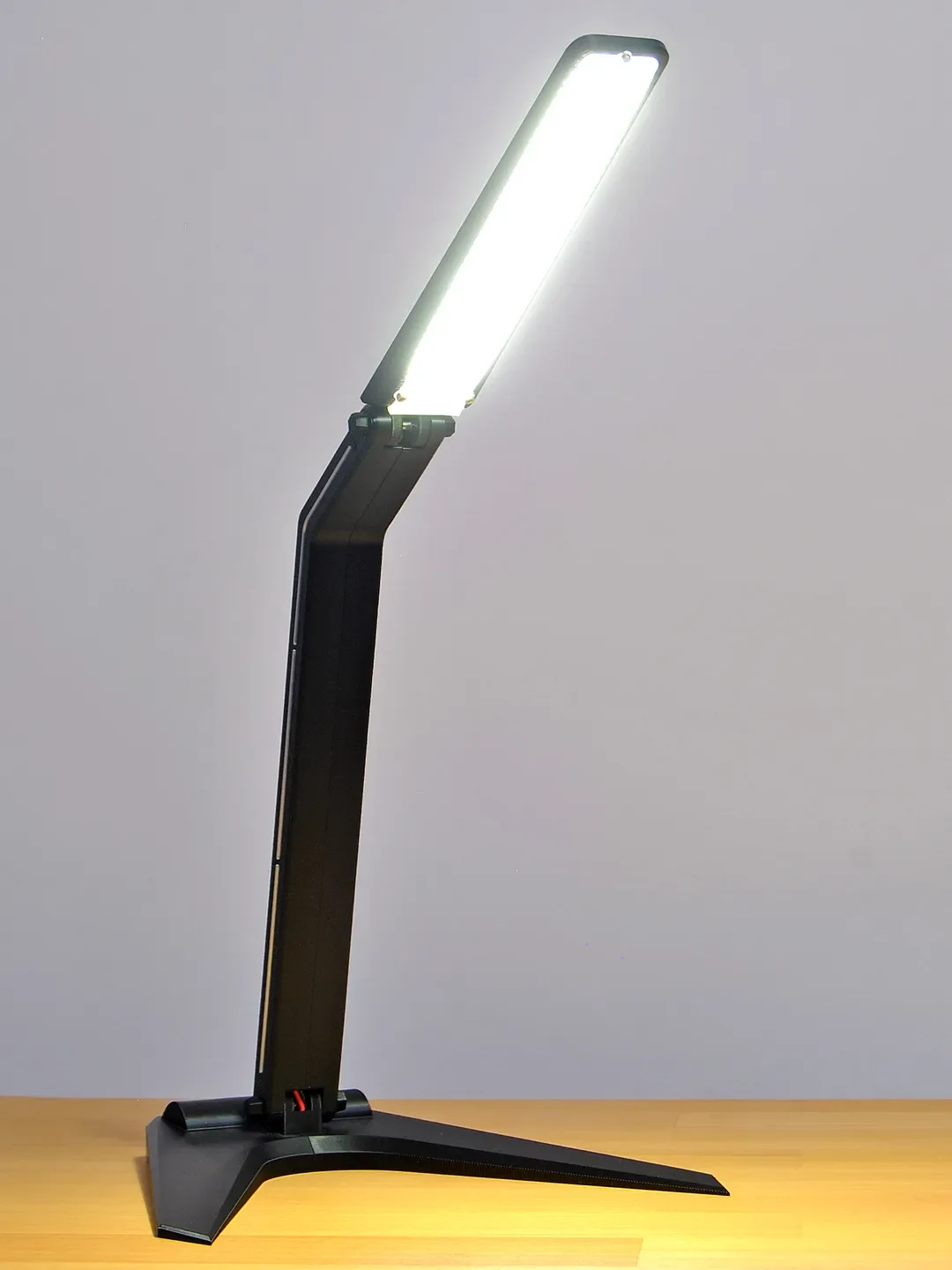

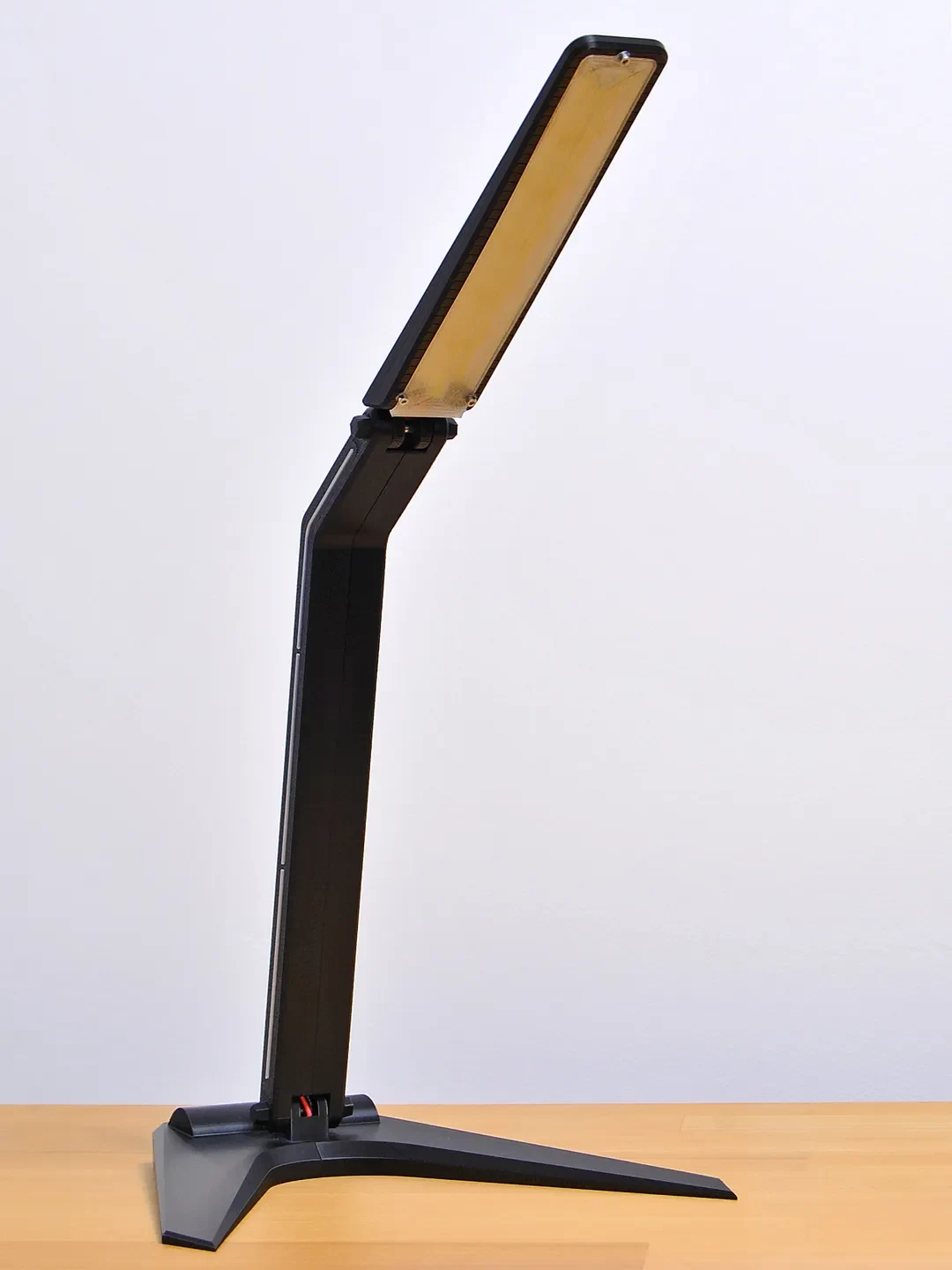

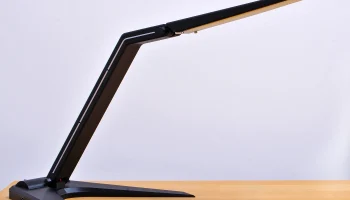

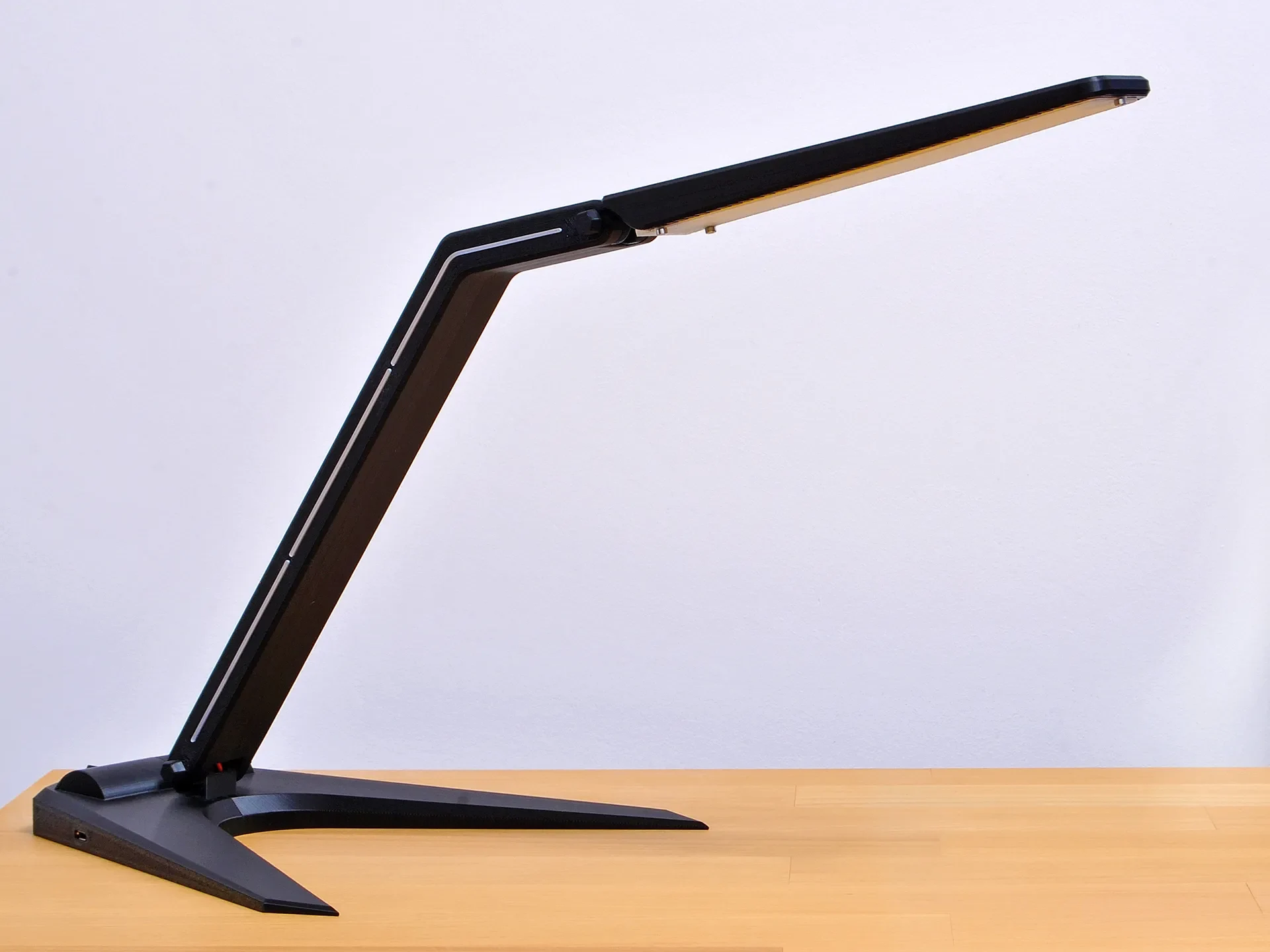

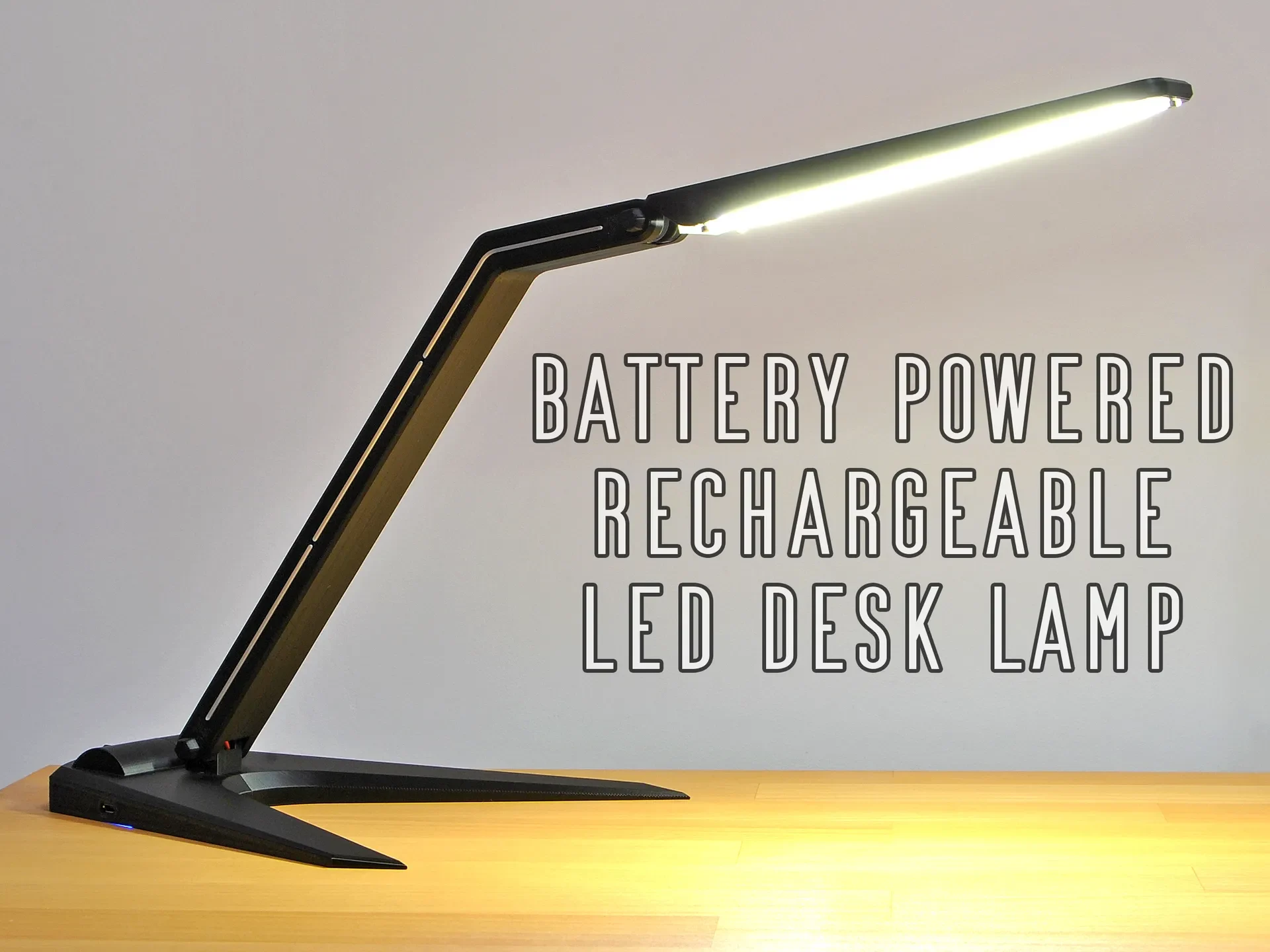

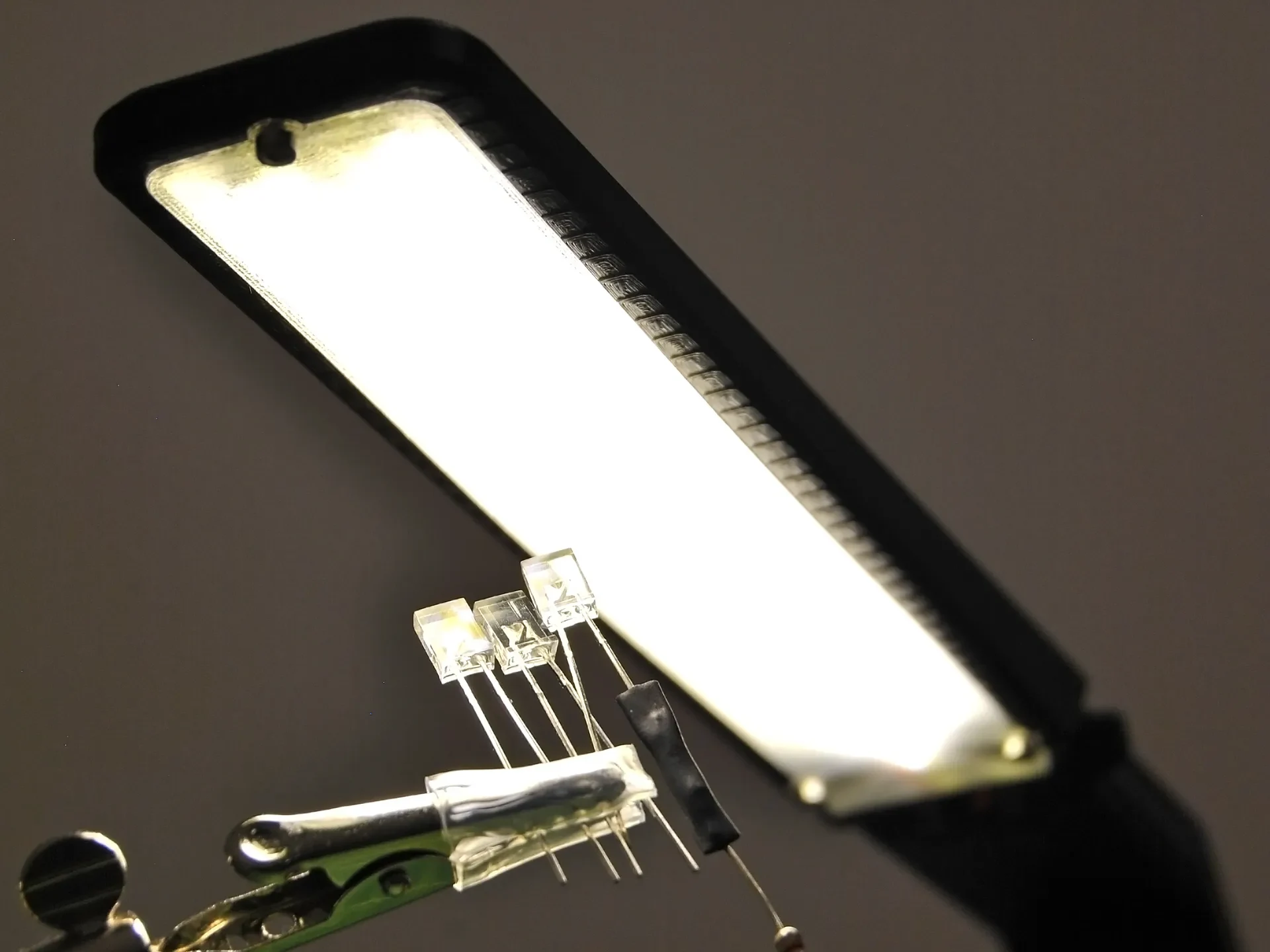

Элегантная регулируемая настольная светодиодная лампа, основанная на конструкции светодиодной лампы Volan, питается от перезаряжаемой литий-ионной батареи 18650.

Идеально подходит для хобби или работы с сложной электроникой.

Обеспечивает 3 часа автономной работы от аккумулятора емкостью 3000 мАч (собран, как показано на рисунке).

Питание может осуществляться либо от использованного блока питания, либо от аккумуляторного модуля TP4056 + повышающего преобразователя с 3,7 В на 5 В.
Необходимые детали
1 портативный блок питания лампового типа (тот, который поставляется с одним аккумулятором 18650, вот так)
ИЛИ 1 литий-ионный элемент 18650, 1 зарядный модуль TP4056 (с защитой), 1 повышающий преобразователь 3,7 В в 5 В.
1 светодиодная лента COB 5 В (толщина 8 мм, также можно использовать WS2812B или аналогичную светодиодную ленту 5 В)
1 миниатюрный прямоугольный кулисный переключатель (вырез 12 x 8 мм)
2 винта с буртиком M3 с головкой под торцевой ключ — M3x4x25 (или 2 болта с головкой под торцевой ключ M4x30, желательно с частичной резьбой)
2 гайки M3 (или M4 при использовании болтов M4x30)
6 болтов с головкой под торцевой ключ M2x5 (дополнительно)
6 термофиксирующих вставок M2 (до 5 мм, опционально)
Проволока
Рекомендации по печати
Рекомендуется следовать рекомендациям на странице исходной модели — части некоторых моделей лучше всего работают при печати сплошными. Вам также потребуется повернуть модели так, чтобы они ровно лежали на печатной платформе.

Распечатайте ЛИБО файлы из папки «Спасенный блок питания», ИЛИ папку «TP4056 и повышающий преобразователь», в зависимости от того, что вы используете.

Аналогичным образом напечатайте ЛИБО top.stl ИЛИ top_narrow.stl в зависимости от того, используете ли вы 2 или 3 полосы. На изображенной модели используется файл top.stl.

Высота слоя: 0,2 мм
Поддерживается: Да («foot_left», «foot_left_tp4056», «foot_right_tp4056», только область вокруг печатных плат)
Брим: Нет
Стенок: 3, но измените петли и нижний шарнир, чтобы они были сплошными.
Заполнение: 10-20%
Сборка

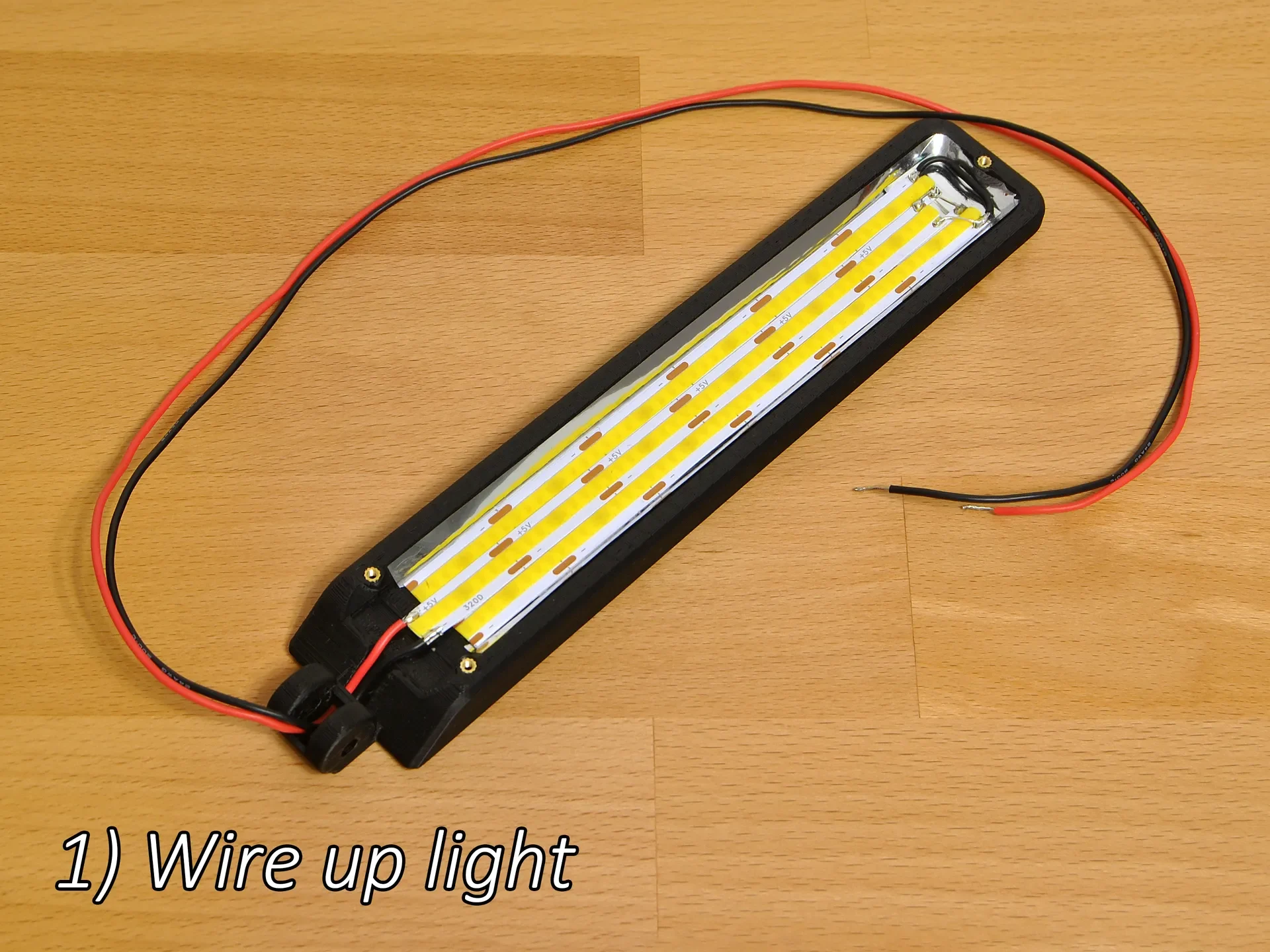

Подключите свет и прикрепите его сверху: отрежьте 3 полоски по 15 см от светодиодной ленты COB и положите их рядом, соединив проводами так, чтобы все они были соединены как одна длинная полоса. С другого конца припаяйте к полоскам два провода длиной 50 см.

Вы также можете использовать оригинальные версии верхней части, но я бы рекомендовал использовать светодиод мощностью 3 Вт или меньше, иначе срок службы батареи будет слишком коротким.

В top.stl можно разместить 3 полосы рядом с некоторым перекрытием или удобно разместить 2 светодиодные ленты WS2812B рядом.

Необязательно: наклейте по краям светоотражающий материал, чтобы облегчить рассеивание света, и добавьте термофиксированные вставки в 3 отверстия, если вы хотите использовать светорассеиватель.

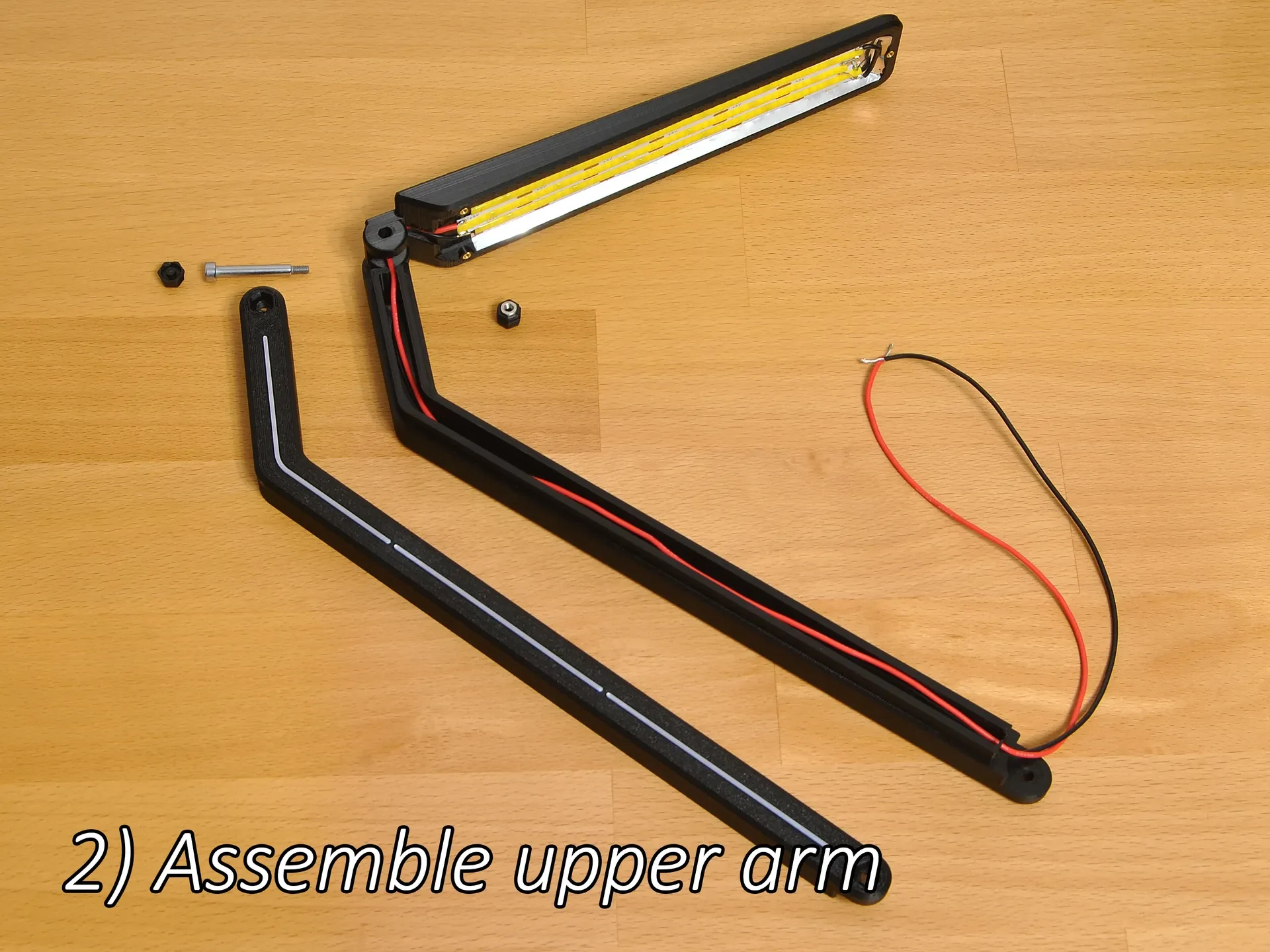

Соберите плечо: распечатайте внешний корпус и раскрасьте файлы-вставки в выбранный вами цвет. Цветные вставки должны плотно прилегать, но может помочь немного клея. Отверстия, через которые проходят болты М4, необходимо открыть, так как они покрыты одним слоем, но не высверливайте их слишком сильно!

Пропустите длинные провода через одну половину внешнего корпуса, затем соедините другую половину внешнего корпуса (клей не требуется).

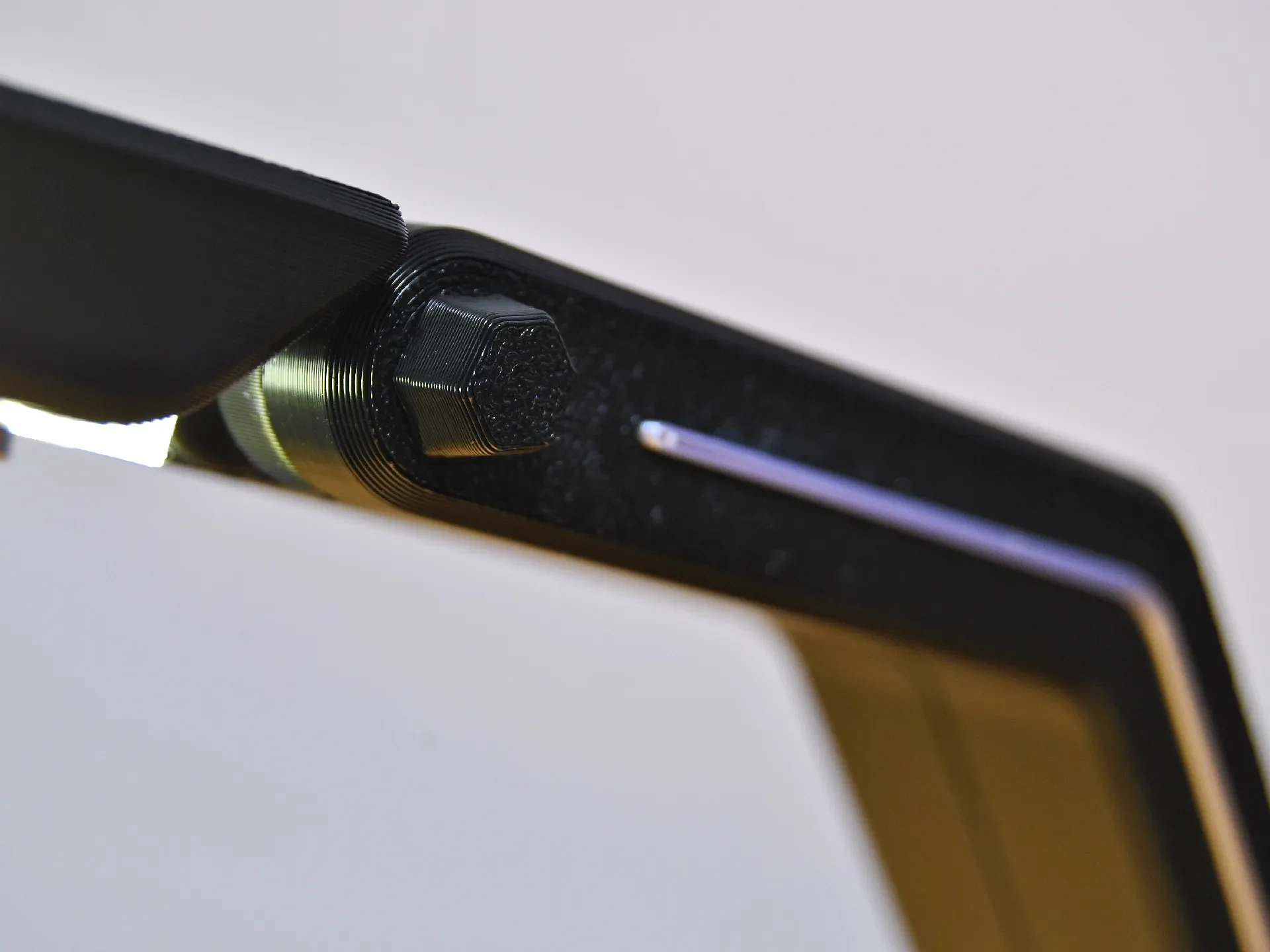

При использовании болтов с бу��тиком M3: вставьте гайку M3 в модель nut_cap_right_OPTIONAL, вставьте ее в шестиугольное отверстие и вставьте болт с буртиком с другой стороны через верх. Это будет очень плотное прилегание — это сделано намеренно и придает петле сопротивление. Вверните болт в гайку, затяните по желанию, затем наденьте nut_cap_left_OPTIONAL на головку болта, чтобы скрыть ее.

При использовании болтов M4: вставьте гайку M4 прямо в шестигранную вставку и вставьте болт M4 с другой стороны через вер��нюю часть. Затяните по желанию.

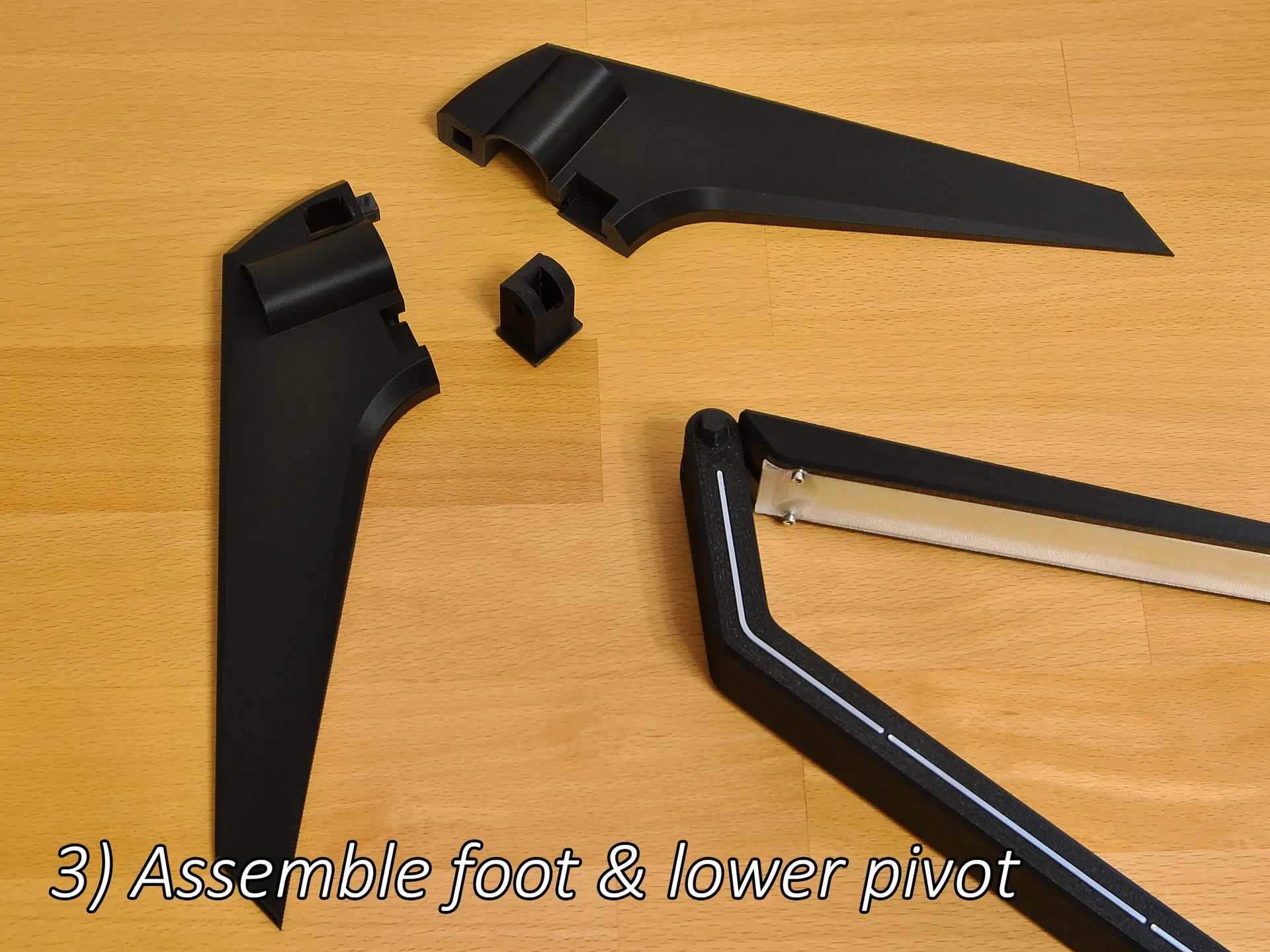

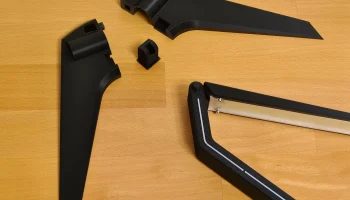

Соберите ступню и нижний шарнир: отшлифуйте нижнюю часть нижнего шарнира так, чтобы он очень плотно прилегал к стопе, и отшлифуйте края «ступеньки» в середине каждой модели стопы (если вы распечатали ее в предпочтительной ориентации на передней кромке).

Нанесите клей на область, куда вставляется нижний шарнир, а также на средний край ножки и небольшую выемку, куда входит язычок (около задней части). Сожмите вместе, пока не склеите.

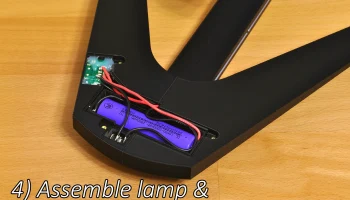

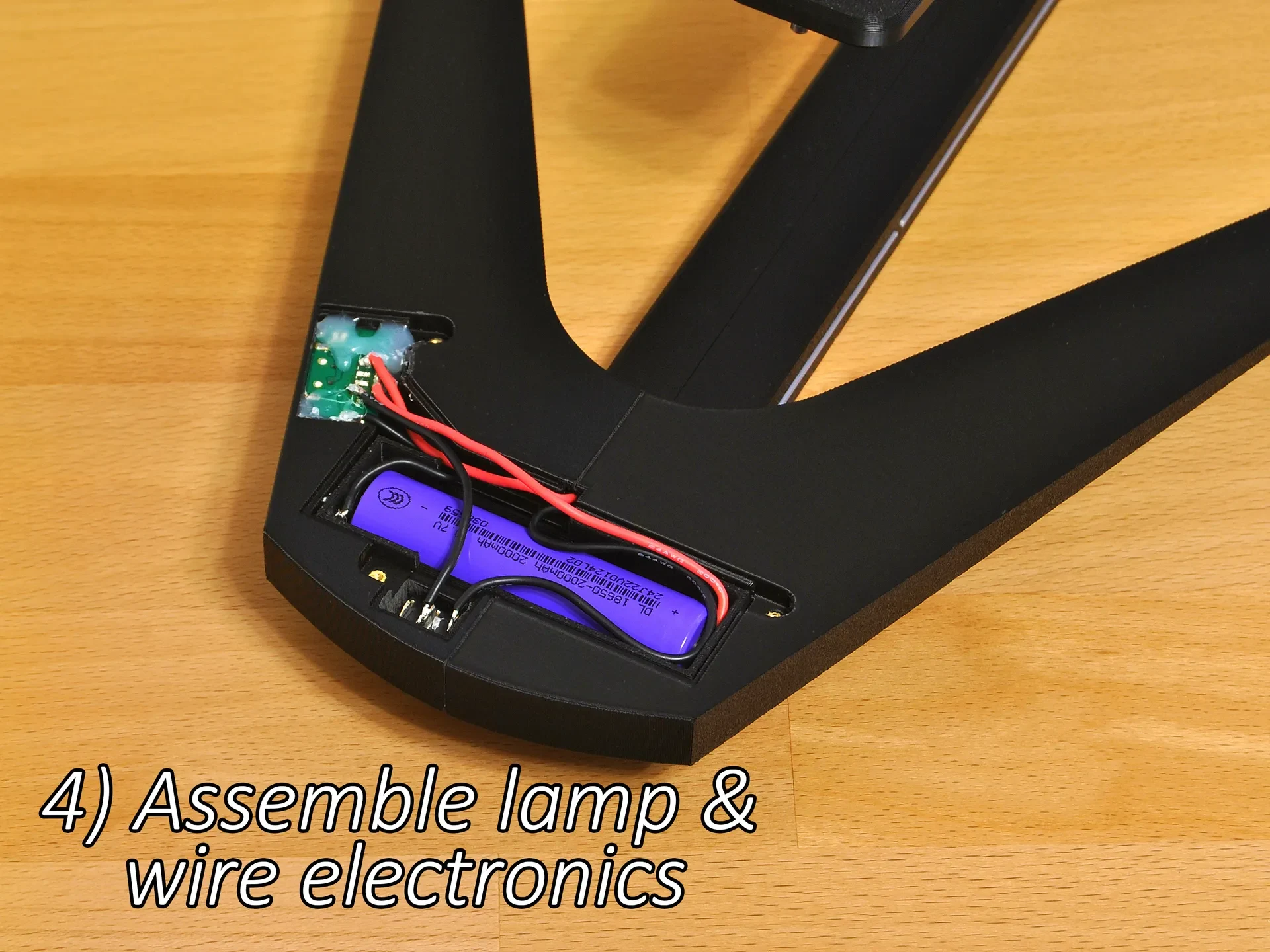

Соберите лампу и электронику: прикрепите внешний корпус к нижней оси, аналогично шагу 2, и приклейте 18650_holder_inner на место — он намеренно короче отверстия, в которое он вставляется, чтобы освободить место для прокладки кабелей (не показано).

Добавьте рокер
