Замена защелки аккумулятора Baofeng UV-B5/UV-B6

Ваш Baofeng UV-B5 (или UV-B6) упал, и теперь аккумулятор не фиксируется на месте? Не сломаны ли крошечные металлические штифты, удерживающие его на месте? Не волнуйтесь, вот запасная часть, которая выполнит всю работу и обеспечит сохранение заряда батареи в вашей радиостанции, по крайней мере, в течение некоторого времени.

Предупреждение: распечатайте несколько таких деталей и ознакомьтесь с тем, как разбирать радио и заменять их, потому что такая крошечная деталь не будет очень прочной при печати из любого обычного материала. В идеале вам нужна металлическая запаска, но ее сложно найти, поэтому подойдет и эта.

Чтобы заменить сломанную деталь, разберите радиостанцию следующим образом:

Отвинтите антенну
Снимите батарею
Снимаем ручки каналов и громкости (просто тянем вверх, они ничем не закреплены)
С помощью отвертки с плоской головкой или другого небольшого инструмента открутите крепежные гайки на обеих ручках.
Открутите два винта под аккумулятором.
Поднимите и вытащите металлический корпус внутри корпуса. Он остается подключенным ко второй печатной плате и динамику внутри корпуса, оставьте эти соединения как есть и просто поверните поднятую часть в сторону, чтобы добраться до сломанной защелки.
Теперь с помощью плоской отвертки или ногтя потяните среднюю часть пластиковой стенки, отделяющей защелку от внутренней части радиоприемника, внутрь. Это должно позволить поднять сломанную защелку, оставив обе пружины на месте.

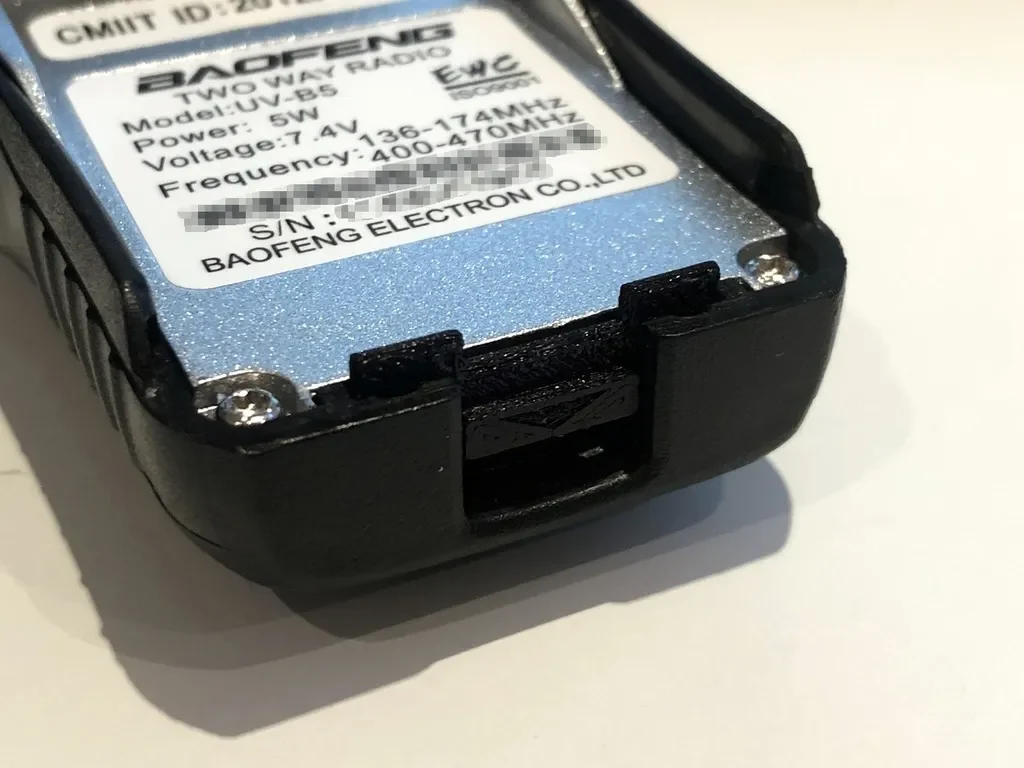

Возьмите распечатанную запасную часть, тщательно удалите весь вспомогательный материал и вставьте ее на место сломанной защелки. Убедитесь, что он свободно перемещается вверх и вниз, при необходимости отпилите материал по толщине. Также убедитесь, что концы защелки могут свободно входить в выемки в нижней части аккумулятора, опять же, отпилите немного материала, если они оказывают сопротивление — там должна быть полная свобода движения, иначе батарею будет сложно устанавливать и снимать, а напечатанная деталь быстро сломается.

Убедившись, что запасная деталь установлена ​​и движется правильно, соберите радиостанцию ​​в порядке, обратном разборке. Установите батарею как обычно.

Примечания:

Используйте слои высокого разрешения (0,1 мм) и 100% заполнение, чтобы добиться максимальной прочности этой крошечной детали.

Я распечатал детали из PETG, но здесь подойдет любой твердый материал. PLA может подойти, но, вероятно, со временем деформируется, особенно если радиостанция часто остается на жаре. Что касается любых механических деталей, ABS, вероятно, идеален, но его сложно хорошо напечатать.
