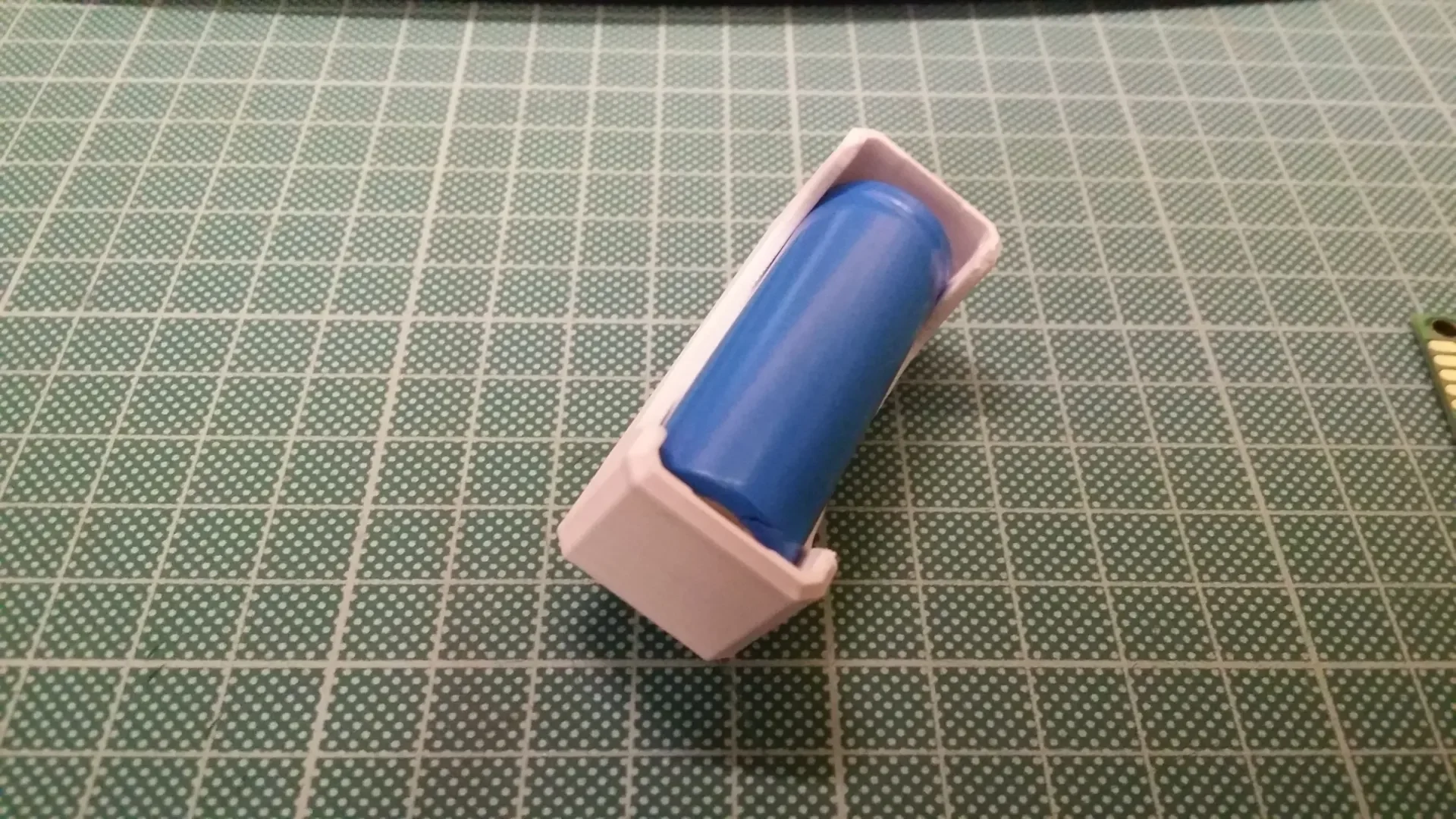

18500 Держатель батареи 1S

Печать

Эта модель печатает без подставок. Допуски довольно жесткие, но это не должно стать проблемой для умеренно настроенного принтера. Из-за некоторых мелких деталей я печатал только с высотой слоя 0,2 мм. Я рекомендую использовать 2 стенки, чтобы повысить прочность более тонких частей держателя.

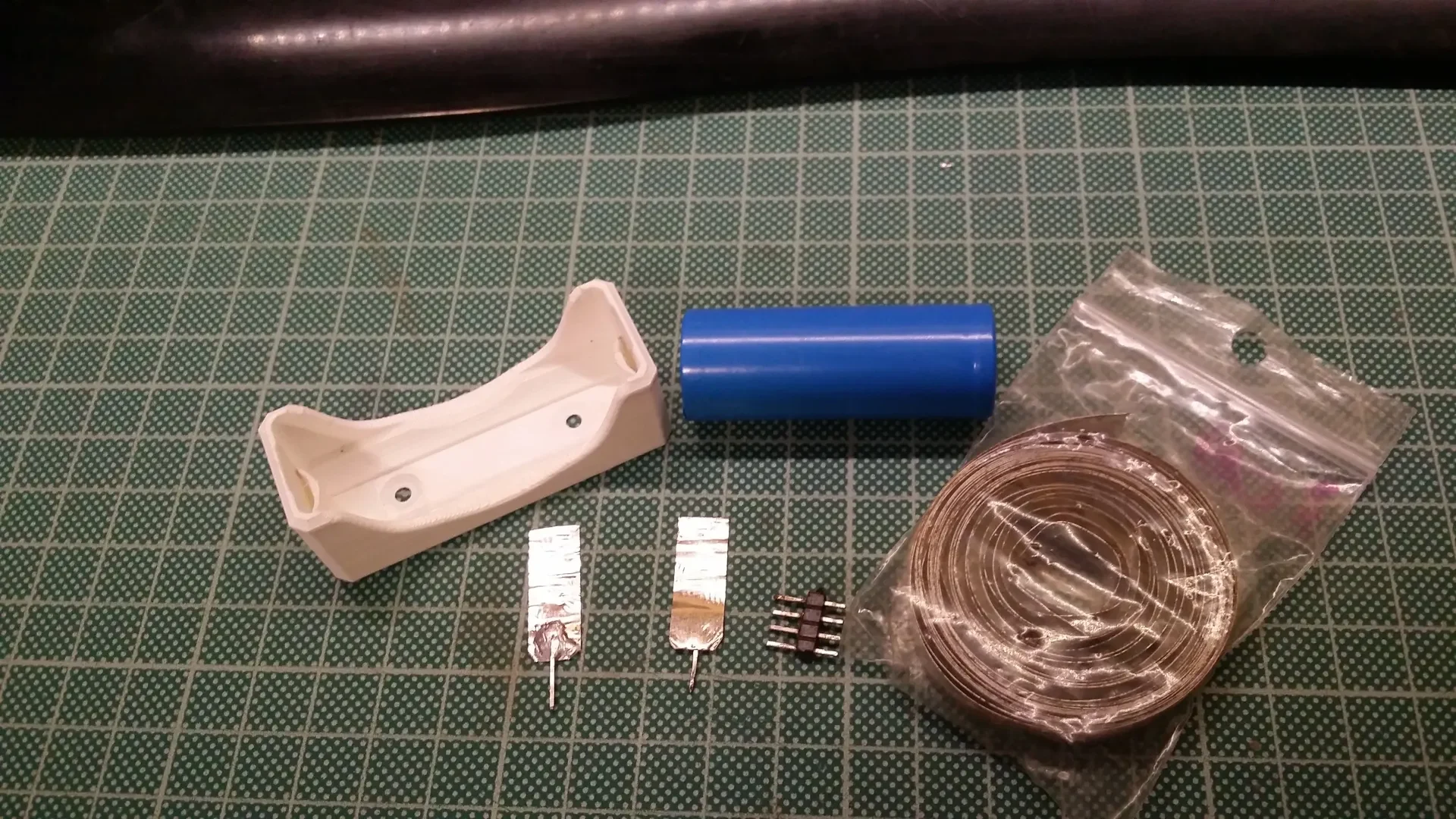

Спецификация материалов
2 никелевые полоски шириной 8 мм и длиной около 2-2,3 см (я использовал ленты толщиной 0,15 мм)
2x стандартных контакта разъема
Сам случай
Инструменты
Паяльник (припой и флюс)
Пинцет и/или мини-щипцы.
Собираем это вместе

Припаяйте каждый контакт примерно посередине никелевой полоски. Используйте флюс и достаточное количество припоя, чтобы покрыть штифт, но постарайтесь не переусердствовать, потому что тогда он может не поместиться в паз держателя. Если у вас возникли проблемы с пайкой контакта, положите на полоску что-нибудь относительно тяжелое и центрируйте контакт пинцетом, пока вы его припаиваете.

Когда вы закончите, вставьте контакты в слот каплей припоя внутрь и вставьте их (см. видео). Посадка должна быть достаточно плотной, поэтому может потребоваться небольшое стратегическое покачивание. Когда штифт выйдет из нижней части, вы можете попытаться вытянуть контакт до конца. Сложите оставшуюся полоску и держатель готов.

Размеры

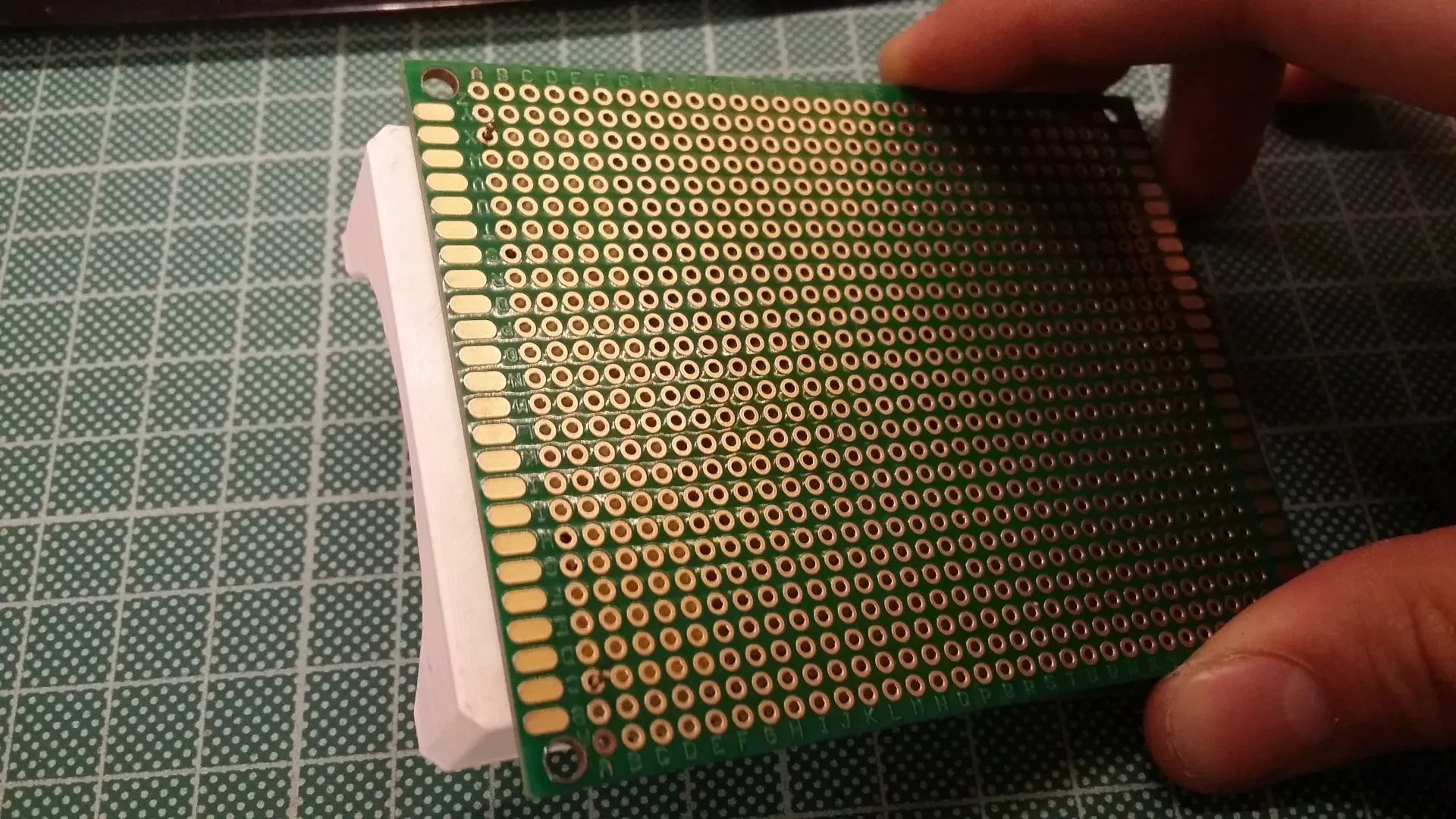

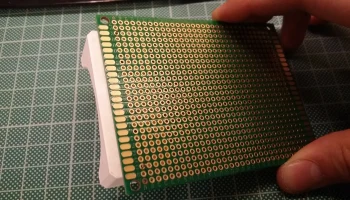

Контакты расположены так, чтобы обеспечить монтаж печатной платы (54 мм). Отверстия внизу расположены на расстоянии 30 мм друг от друга. Общий размер держателя должен составлять 22 x 58 x 20,5 мм.
