Держатель аккумулятора для аккумуляторов популярного в А...

У меня есть множество электроинструментов в фермерском сарае, мастерской и офисе. Вместе с ними, собранными за многие годы ремонта, поставляется ряд аккумуляторов емкостью 18 В в диапазоне от 2 до 6 Ач, а также многочисленные зарядные устройства.

Почему бы не использовать эти удобные источники питания для других проектов? Я работаю над дизайном уличной мобильной платформы, и мне нужен надежный источник питания, поэтому я сделал этот адаптер.

У меня нет никаких коммерческих связей с производителем или поставщиком батарей, кроме их покупки. Я подозреваю, что любая гарантия будет считаться недействительной, если батареи будут использоваться с неоригинальным устройством. Они очень популярны в Австралии, я не уверен, так ли обстоит дело где-либо еще.

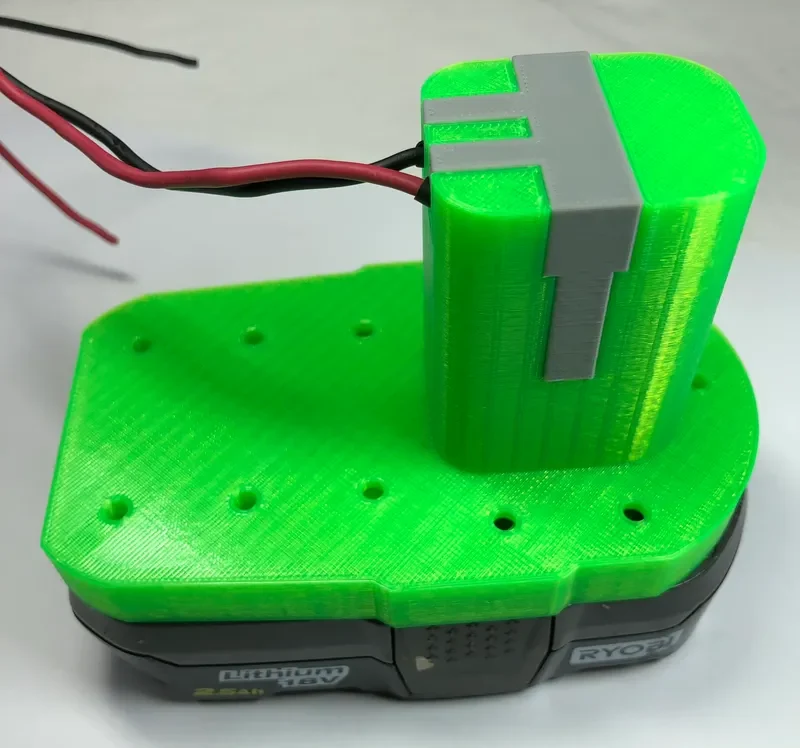

Состоит из двух печатных частей: держателя и защитной клипсы. Требуется одна деталь, которую может быть трудно достать, — это металлический разъем аккумулятора. Я взял свой из сломанного электроинструмента, который разобрал. Есть номер детали, может поможет.

Держатель для печати, у него много опор, но с зачисткой не нужно быть слишком аккуратным, поскольку все они скрыты. Будьте осторожны с боковыми зажимами, для которых необходим точный профиль (второе изображение внизу).

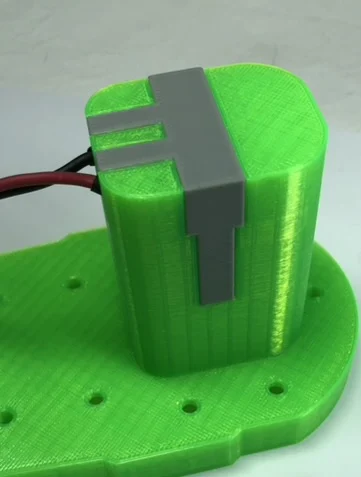

Затем вставьте металлический разъем. А затем нажмите на (напечатанный) зажим — возможно, потребуется небольшой кран, поскольку он рассчитан на очень плотное прилегание.

Посмотрите снизу, должно выглядеть вот так.

В моем приложении адаптер предназначен для установки в перевернутом положении, отсюда и монтажные отверстия. Включен файл проекта FreeCAD.

Вот и все — включите питание и будьте всегда в безопасности с Li-Po.

Посмотрите это в действии здесь… это нечто большее, чем просто работа с электроинструментами.

https://youtube.com/shorts/37saMF8ysfU?feature=share

Больше моих сборок на makies.au
