Аккумуляторный паяльник TS80/P - аккумуляторный модуль 1...

Изменить: я буду обновлять этот дизайн. В настоящее время баланс немного нарушен, чтобы приспособиться к моей пробковой хватке, от которой мне трудно отказаться. (бум-тсс) Я добавлю версию, в которой верхняя часть батареи совпадет с верхней частью паяльника, что сделает его еще лучше сбалансированным в руке. Я также добавлю версию для Pinecil, когда появится моя, и у меня будет немного времени. Приветствую-

Для всех, кто оказался здесь и читает это, можно поспорить, что вы оцените то, что потратите 2-3 минуты на то, чтобы получить предысторию этого устройства. Его можно найти в теме RCGroups здесь: www.rcgroups.com/forums/showthread.php?3331939-Cordless-Module-for-TS-80-Soldering-Iron

Итак, идея проста; возьмите величие TS80 и освободите его, возьмите его с собой в дорогу или отвяжите себя прямо на скамейке запасных. Наличие высокопроизводительного паяльника, который не нужно привязывать к шнуру, — это то, что следует испытать на собственном опыте (бадум-тссс). Если вы похожи на меня, вы уже взволнованы и знаете, что это будет потрясающе. Для тех, кто настроен скептически, стоит потратить время и попробовать. Даже если это кажется легко представить, это что-то вроде роскошного спортивного автомобиля или любого высокопроизводительного нишевого оборудования, которое трудно полностью оценить, пока вы на самом деле не водите его. Вот что..

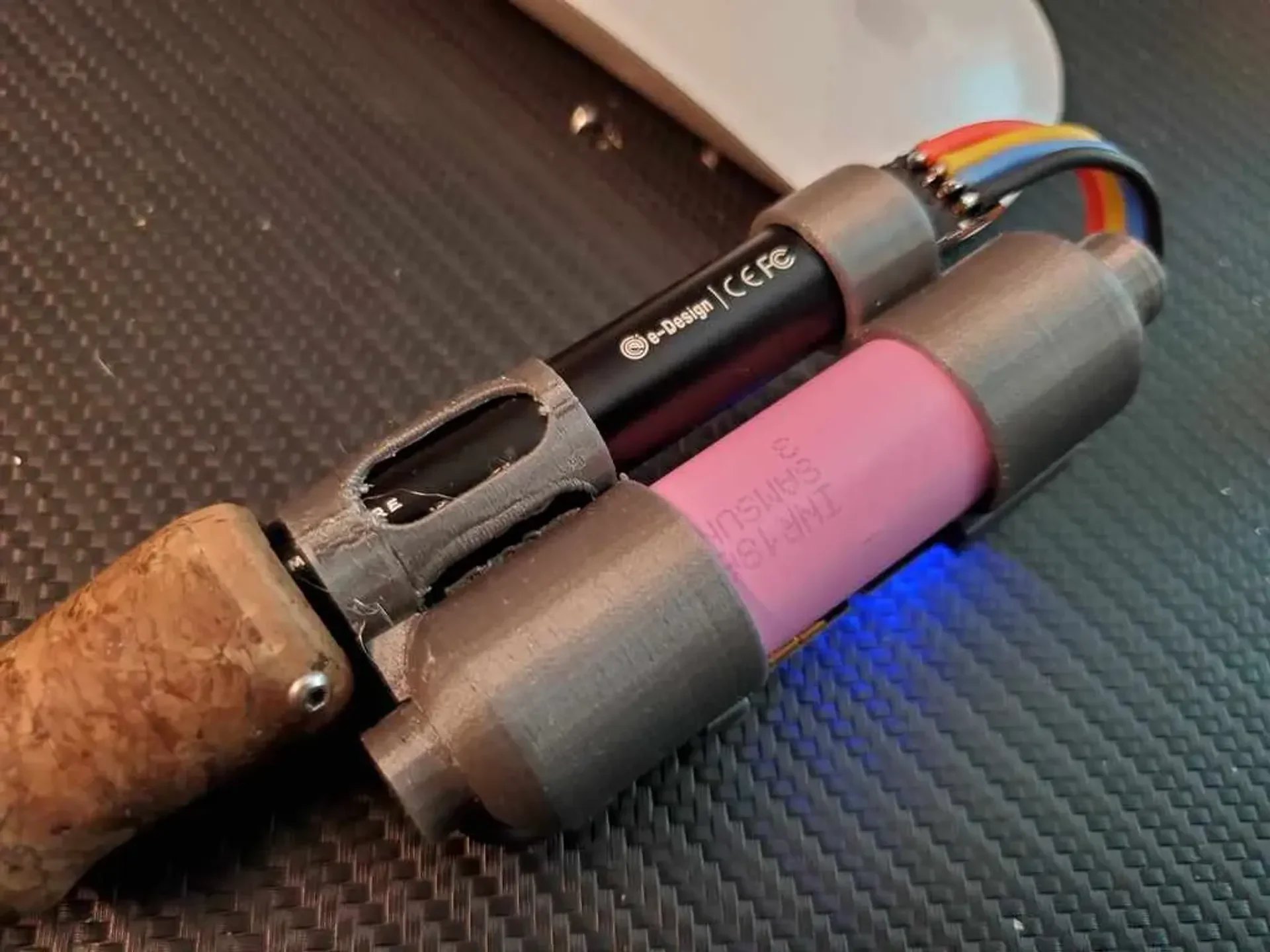

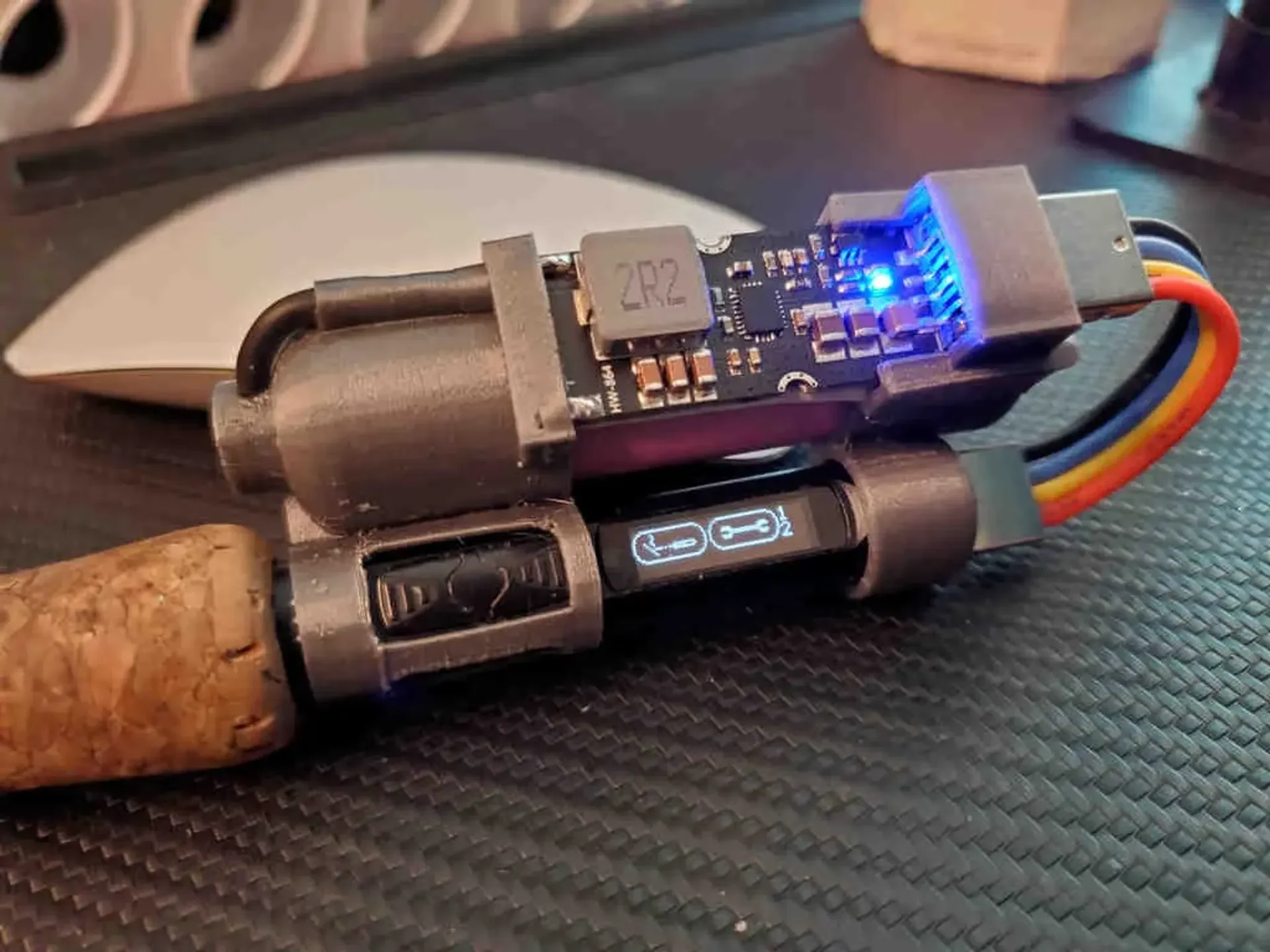

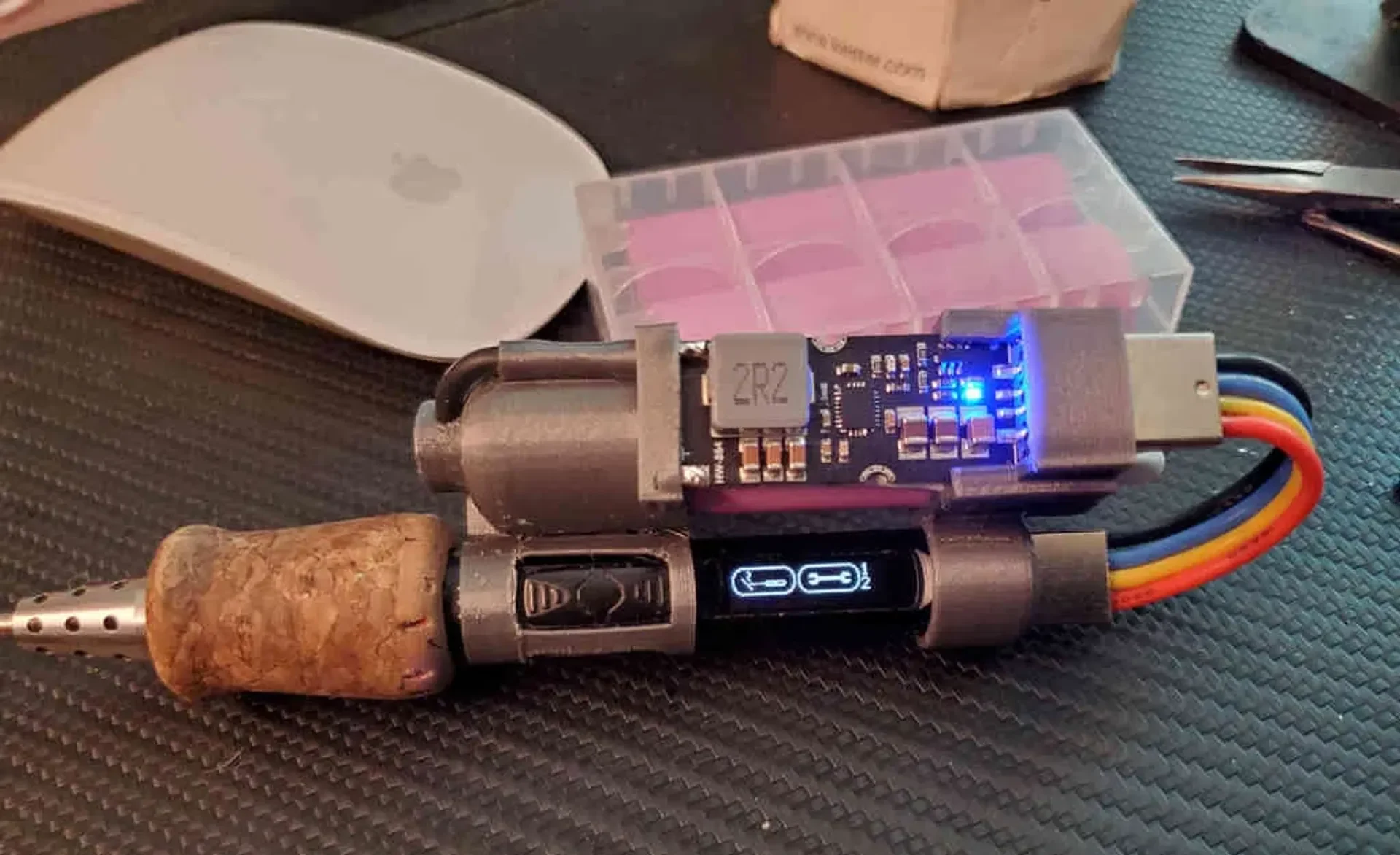

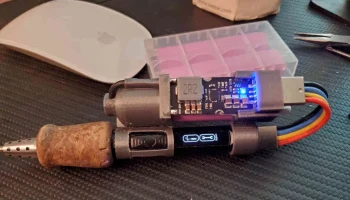

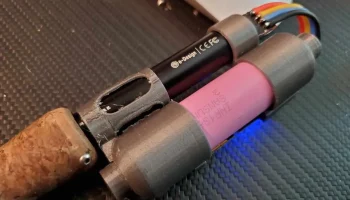

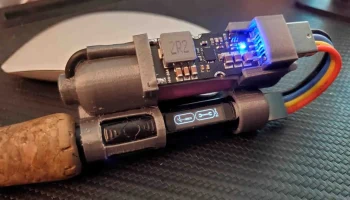

Как это делается, довольно просто, и большинство из вас уже знают, поскольку вы освежили свою историю выше. Для нетерпеливых… ну, для нетерпеливых здесь вообще нет ничего. Но для тех из вас, кто просмотрел этот раздел, одна схема усилителя литиевых элементов + литиевая батарея + какая-то штуковина, позволяющая прикрепить все это к вашему [некогда] гладкому паяльному карандашу TS80, — это то, КАК мы это делаем. Ваш утюг будет согласован с использованием протокола контроля качества для напряжения 12 В от аккумулятора и усилителя, что вместе обеспечит мощность до 24 Вт, поскольку утюг нагревается от температуры окружающей среды до 650°F менее чем за 30 секунд. Если вы когда-либо носили облегающие белые кроссовки, то отстегивание от привязи похоже на то, когда вы наконец перешли на что-то другое, кроме обтягивающих белых кроссовок.

«Как?» продолжил:

Части —
Бустерный модуль — www.aliexpress.com/item/32989522969.html
Высококачественные аккумуляторы 18650 — liionwholesale.com/collections/batteries/products/sony-vtc6-3000mah-15a-30a-battery-genuine-tested-flat-top-wholesale-discount?variant=28023263057
Провод с силиконовой изоляцией 16 г, желательно двух цветов.
Магниты (скоро обновлю ссылку)
1 пара разъемов типа «пуля» диаметром 2,0 мм — www.amazon.com/gp/product/B07H97G7NY/ref=ppx\_yo\_dt\_b\_search\_asin\_title?ie=UTF8&psc=1

Я добавлю несколько инструкций, но давайте будем честными. Если вам нравятся подобные вещи, держу пари, что представленных выше фотографий вам будет достаточно. Если у вас есть конкретные вопросы, я обязательно отвечу в разделе комментариев.

Настройки печати

Бренд принтера:

Пруса

Принтер:

Пруса Клон

Плоты:

Да

Поддерживает:

Да

Разрешение:

0,15 мм (качество)

Заполнение:

100%

Нить: Sainsmart или другой жидкий блеск ТПУ ТПУ.
Примечания:

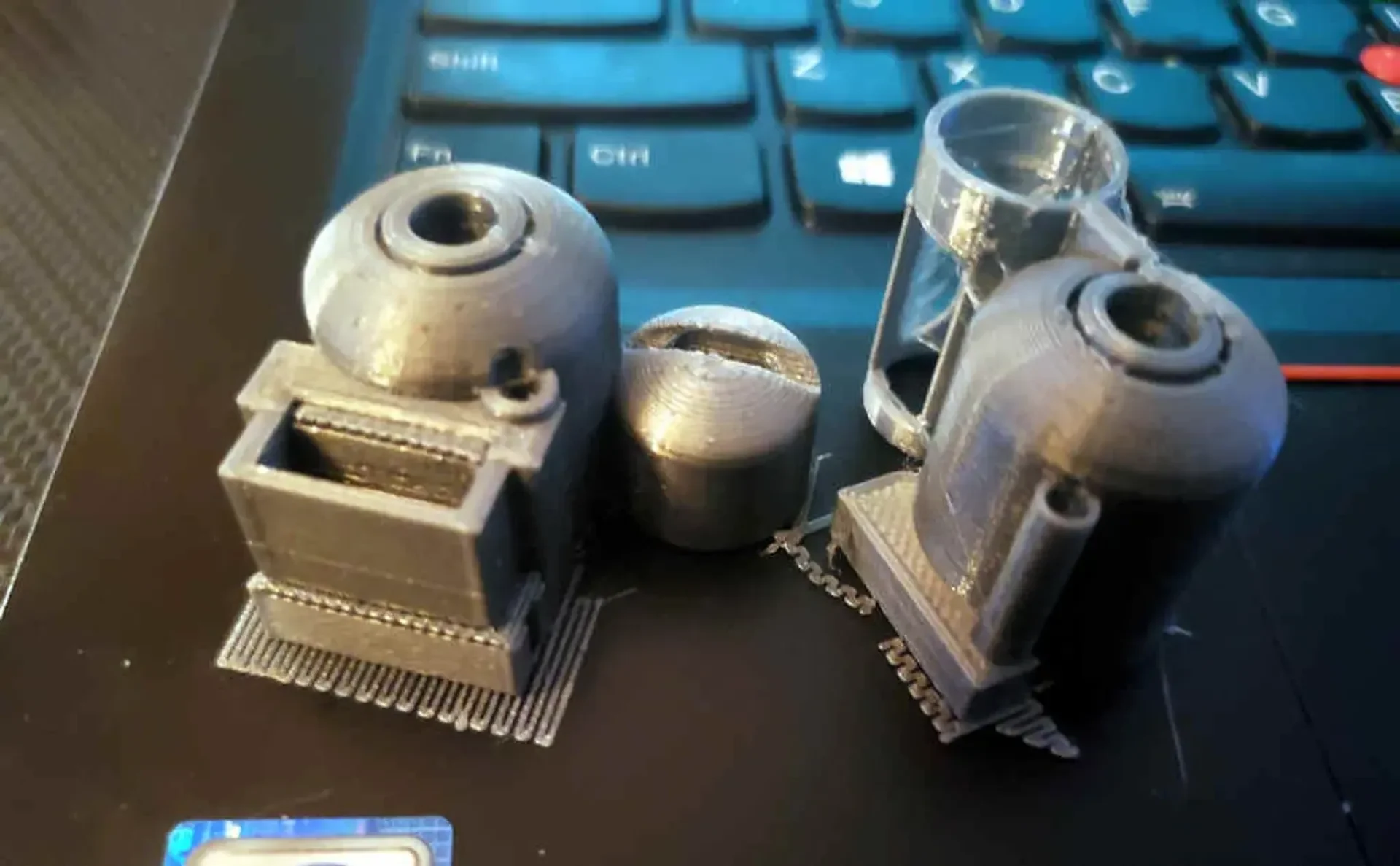

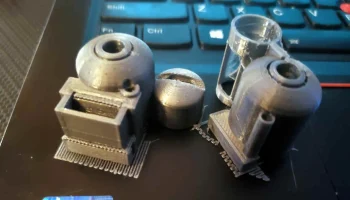

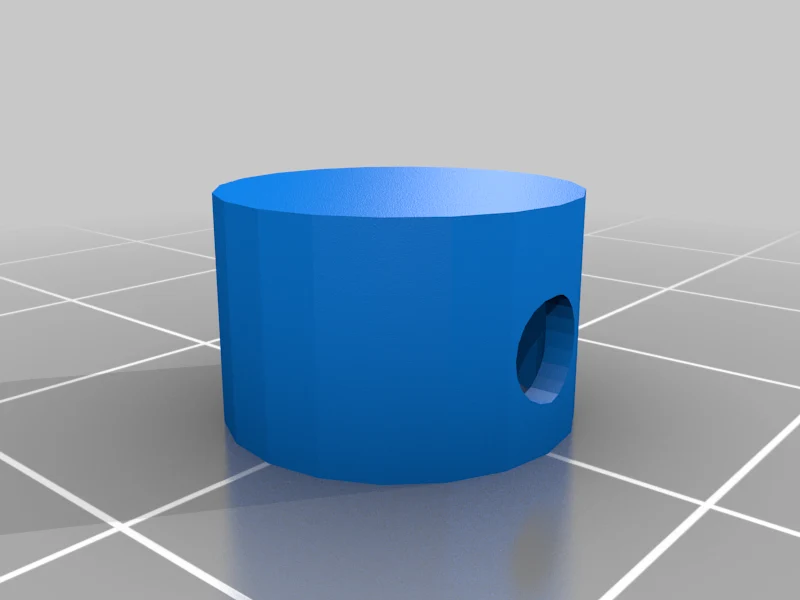

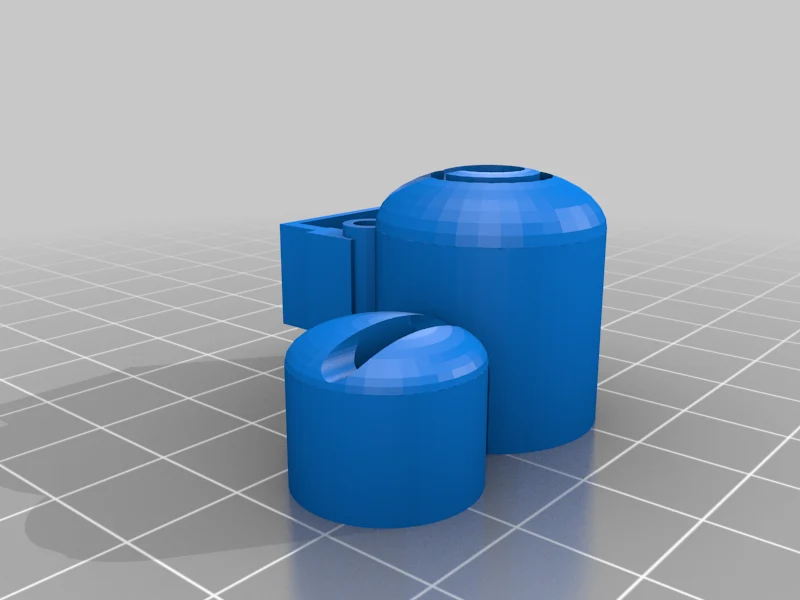

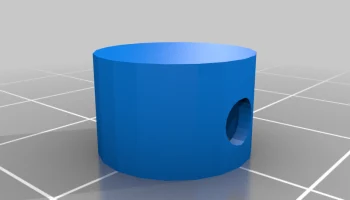

Я сознательно старался максимально упростить печать этих частей, и они действительно довольно просты.
