Банановая батарея (электрическая батарея)

Введение

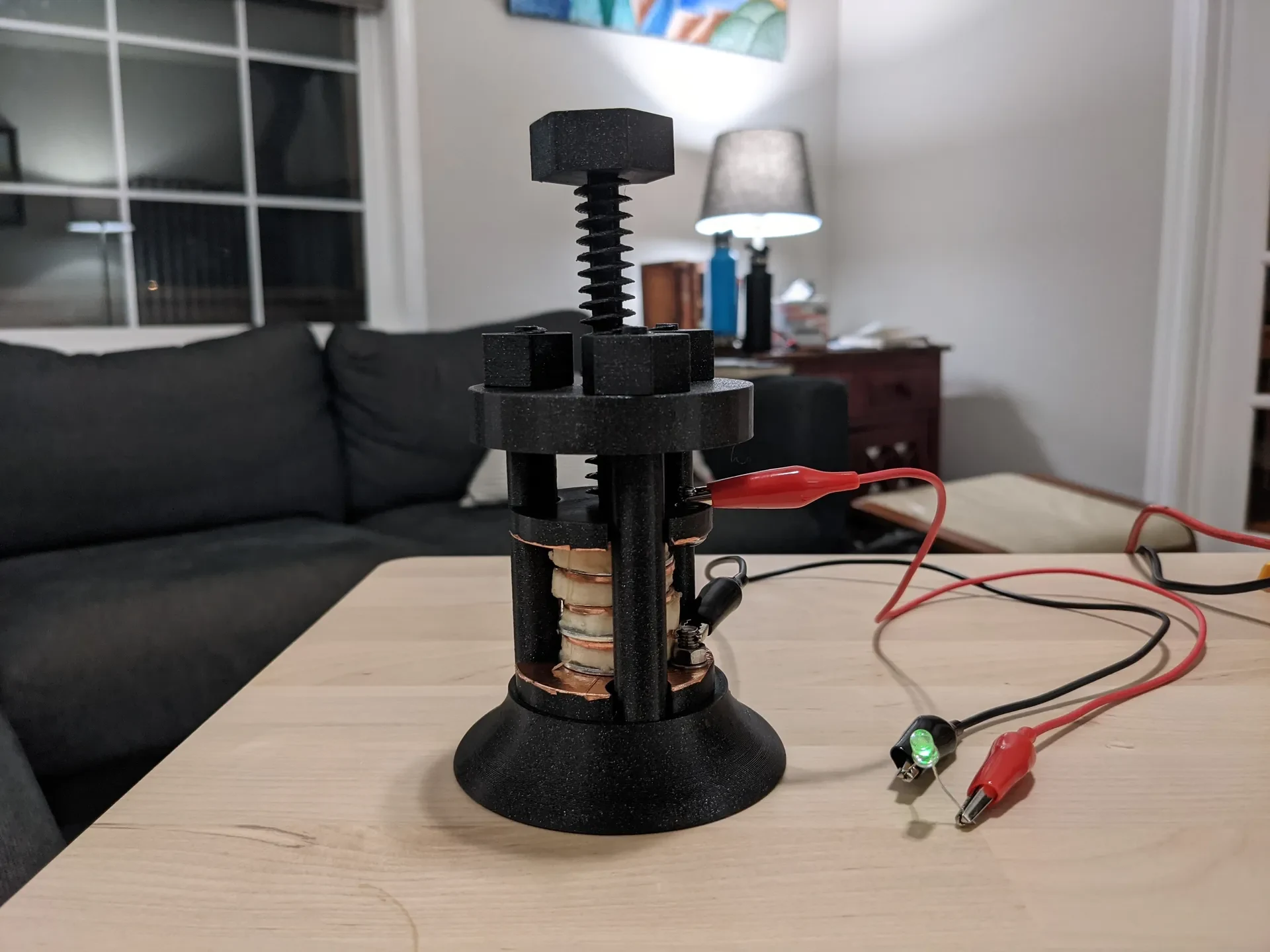

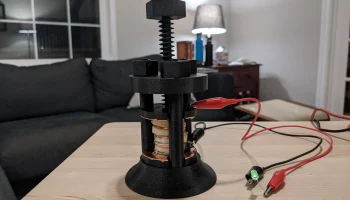

Постройте эту гальваническую батарею и узнайте, как работают батарейки! Цинковые шайбы действуют как анод, а медные — как катод. Кусочки банана являются электролитом. Вы также можете использовать ломтики маринованных огурцов, но убедитесь, что они не слишком влажные (жидкость может вызвать короткое замыкание между анодным и катодным слоями). Укладывайте больше слоев цинк-банан-медь, чтоб�� увеличить напряжение. Я обнаружил, что использование 4 ломтиков банана (как на фото) обеспечивает достаточное напряжение для включения светодиода. Этот дизайн вдохновлен оригинальной гальванической решеткой, изобретенной Алессандро Вольтой в 1800 году (https://en.wikipedia.org/wiki/Voltaic_pile).

Список запчастей

Помимо деталей для печати, необходимо следующее оборудование:

Медные шайбы (диаметром 0,5 дюйма или меньше, McMaster-Carr)
Оцинкованные шайбы (диаметром 0,5 дюйма или меньше, McMaster-Carr)
1 банан или маринованный огурец
Лента из медной фольги (для дополнительных клемм — это облегчает подключение к аноду и катоду, Amazon)
2 винта и 2 гайки (для дополнительных клемм — это облегчает подключение к аноду и катоду)

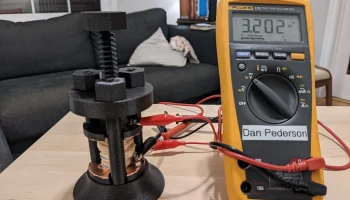

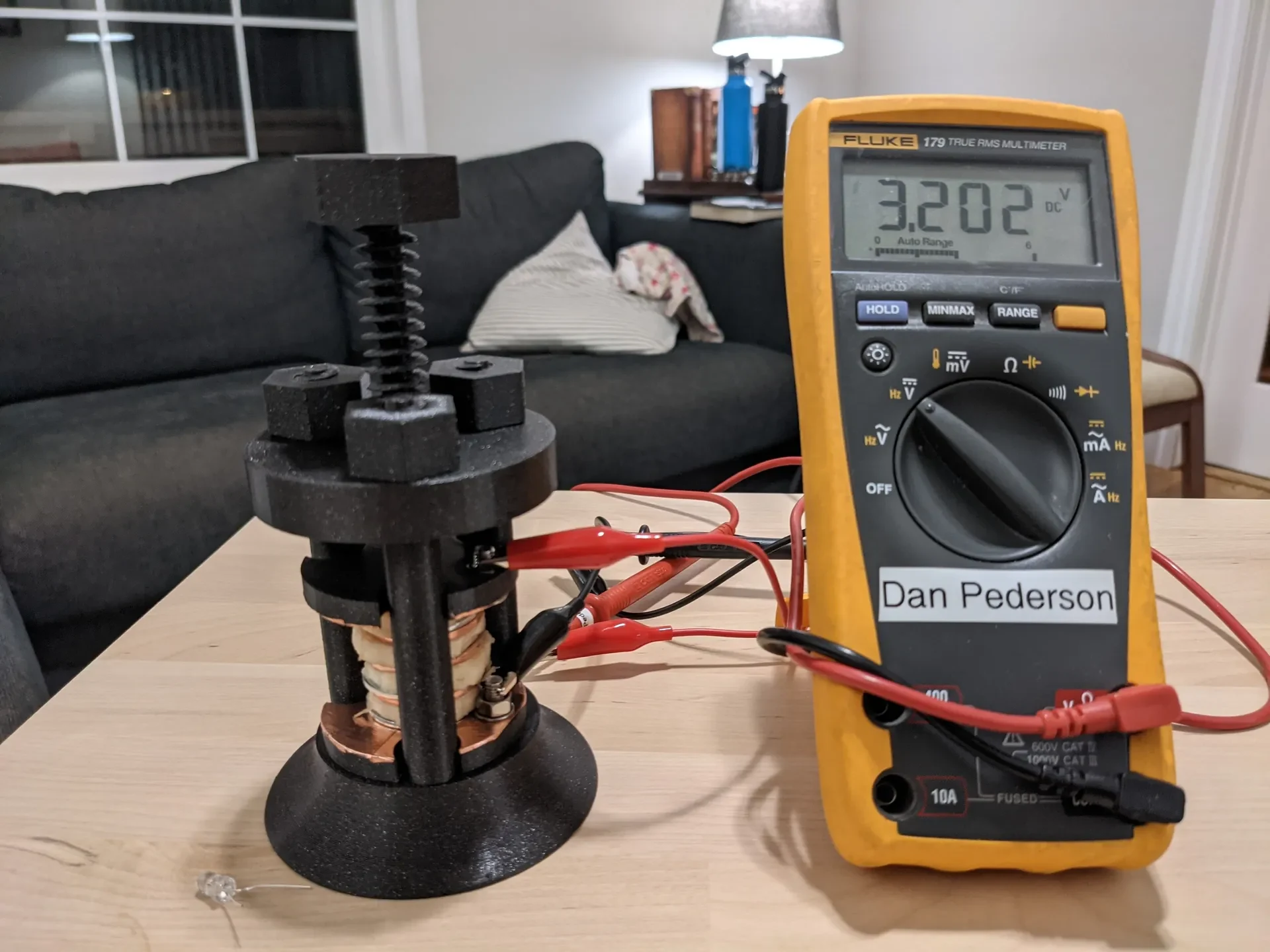

Вольтметр (необязательно — помог��ет определить напряжение, генерируемое гальванической батареей)

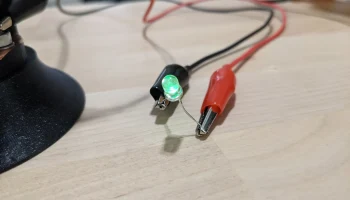

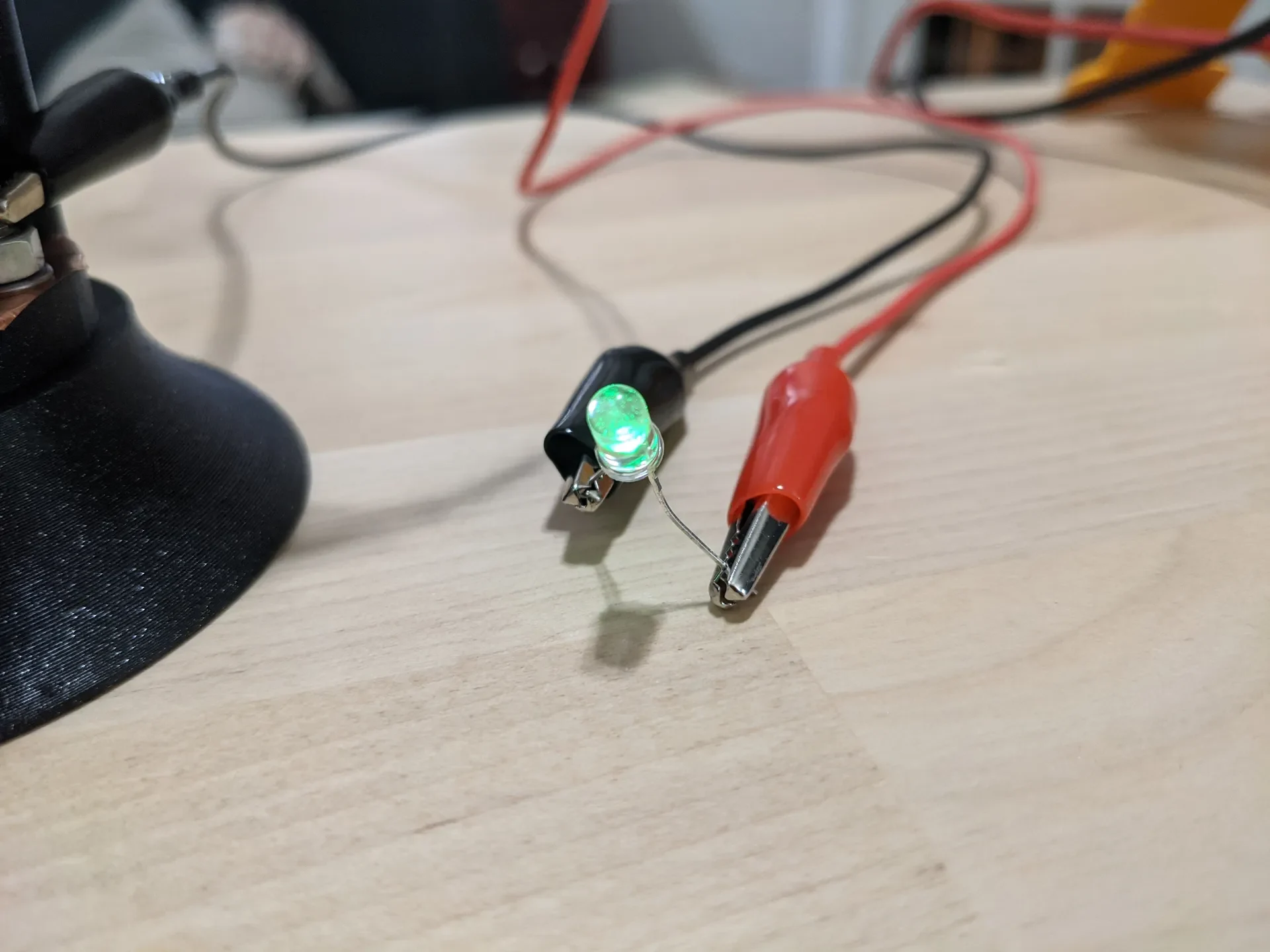

Светодиод (опционально — со светодиодами всегда лучше!)
Инструкции по сборке

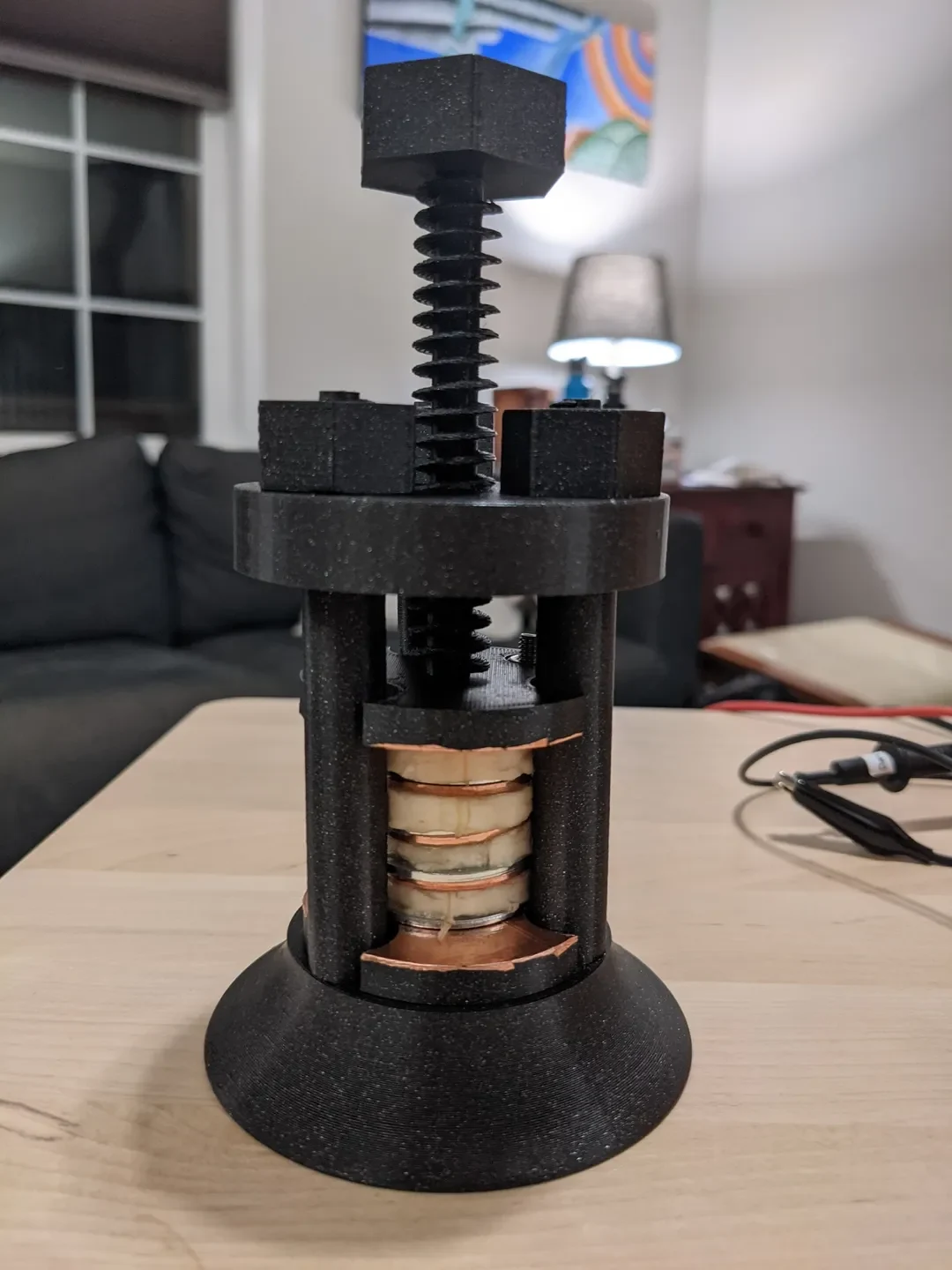

Распечатайте основание, две контактные пластины, верхнюю пластину, три гайки и винт. Наденьте одну контактную пластину на основание, затем уложите шайбы и ломтики банана следующим образом: цинк, банан, медь, цинк, банан, медь и т. д. Чем больше сэндвичей с бананами и шайбами ​​вы сделаете, тем больше напряжения вы создадите. Завершите «стопку» другой контактной пластиной, а затем поместите верхнюю пластину поверх основания. Используйте три гайки, чтобы прикрепить верхнюю пластину к основанию, а затем вкрутите винт в верхнюю пластину. Продолжайте затягивать винт до тех пор, пока он не будет прочно соединен с верхней контактной пластиной. Между верхней медной шайбой и нижней цинковой шайбой должен быть потенциал напряжения.

Необязательно: чтобы было проще подключать вещи к аккумулятору, заклейте каждую контактную пластину лентой из медной фольги. С помощью винта и гайки сделайте клеммы, которые электрически соединяются с лентой из медной фольги на каждой контактной пластине. Теперь вы можете подключиться к гальванической батарее с помощью этих клемм.
