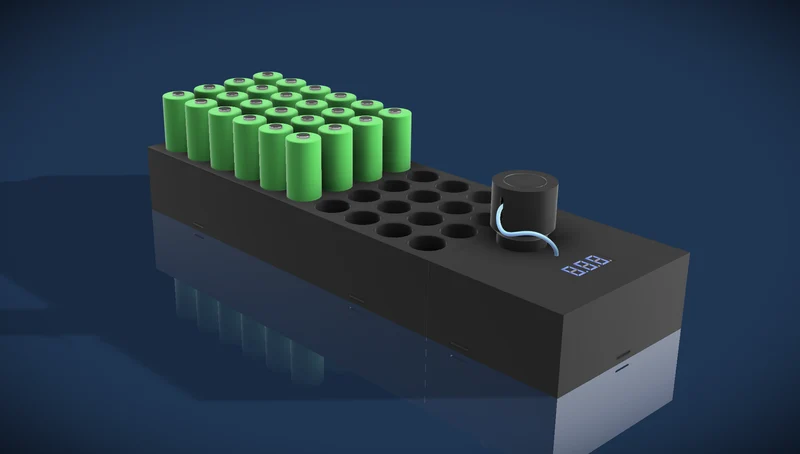

Модульное устройство для хранения и тестирования аккумул...
Поместите в модуль хранения до 40 батареек типа АА или ААА. Добавьте больше модулей хранения. Присоедините модуль тестирования к модулю хранения. Быстро проверьте напряжение каждой батареи под нагрузкой ок. 150 мА.
Цели дизайна:
Модульная установка: объедините один тестовый модуль с несколькими модулями хранения данных.
Гибкость: модули хранения могут работать от батареек типа АА и ААА (с адаптером ААА).
Тестирование на месте: нет необходимости извлекать батареи
Скорость: прикрепите тестовый модуль к модулю хранения за секунду.
Датчик батареи поставляется со встроенным управлением кабелями.
Нет внешнего переключателя включения/выключения: тестовый модуль включается автоматически при удалении датчика батареи.
Никаких винтов, никакой поддержки, легко печатать: рассчитан на высоту слоя 0,3 мм.
Из-за встроенной электроники приходится немного паять.
Что вам еще понадобится:
1x микропереключатель, совместимый по размеру и функциям с этим
1x мини-цифровой вольтметр, совместимый по размеру и функциям с этим
1 штыревой разъем, 4-полюсный, штекер
1 штыревой разъем 4-пол., розетка
4x прямой одножильный медный провод, 1,5 мм², 20 см
1x прямой одножильный медный провод, 1,5 мм², 7 см
2x прямой одножильный медный провод, 1,5 мм², 3 см
1x 9-вольтовая батарея
1 разъем для аккумулятора на 9 В, вот такой.
1x резистор 10 Ом, 500 милли��атт (нагрузочный)
1x термоусадочная трубка, 5 см
1 гибкий (силиконовый) провод, ~26 AWG
Схема подключения (тестовый модуль):
Некоторые подсказки:
Верхняя крышка батарейного отсека 9 В приклеивается небольшой каплей суперклея после установки разъема батареи.
Защитите нагрузочный резистор термоусадочной трубкой.

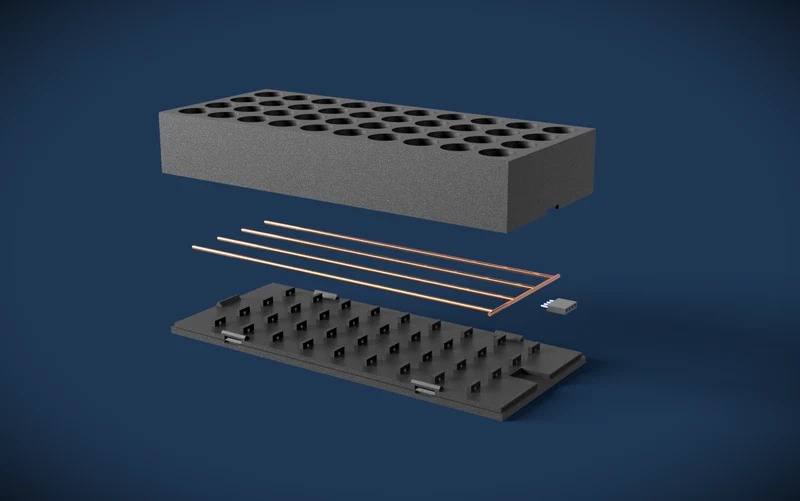

Верхняя часть щупа батареи состоит из двух корпусов (внешнего кольца и шпинделя), которые отпечатаны на месте: внешнее кольцо должно иметь возможность свободно вращаться вокруг шпинделя. Провод датчика необходимо пропустить через внешнее кольцо и шпиндель и, наконец, припаять к контактному медному проводу нижней части щупа батареи.
Ведь нижняя часть щупа батареи также должна быть приклеена к верхней части (шпинделю). См. ниже.
Для печати я использовал PLA (Prusament Galaxy Black) с заполнением 10%. Файл 3MF содержит все детали с правильной ориентацией. Отрегулируйте температуру в соответствии с вашими потребностями и убедитесь, что вы печатаете модель с высотой слоя 0,3 мм!

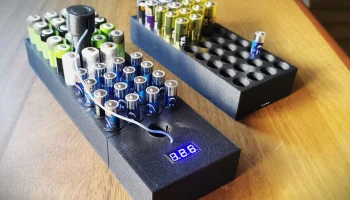

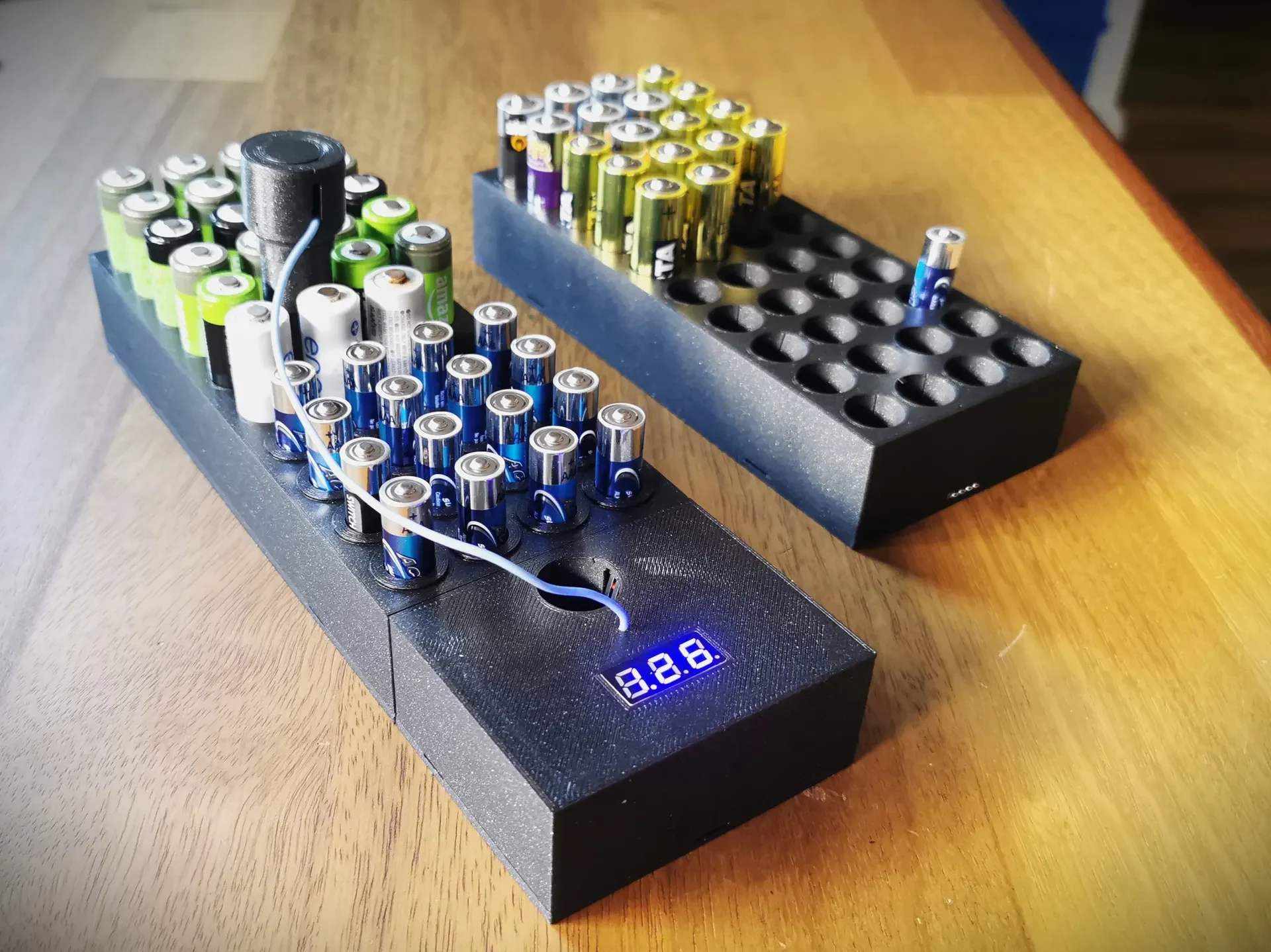

Вот несколько фотографий со сборки:
Если модель вызовет некоторый резонанс, более подробную ин��трукцию по сборке предоставлю по запросу.
— наслаждаться -
