Имитатор аккумулятора SJCAM

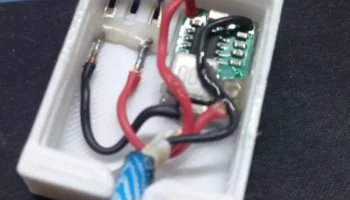

Пример изображения внутренних частей с перепутанными клеммами аккумулятора. Следите за полярностью аккумулятора фотоаппарата!

Оригинальный дизайн Дональда Паппа из Hackaday, оригинальные файлы которого можно найти на его странице на github. Вместо использования внешней батареи, как в оригинальной конструкции, внутренней батареи или износа порта micro-USB, эта конструкция работает как фиктивная батарея, которую можно питать различными способами через USB.

Предназначен для использования с креплением на раме SJCAM для обеспечения зазора для кабеля. Потребуются гнездовые разъемы 2,54 мм, а также преобразователь напряжения Mini 360. Преобразователь напряжения должен быть настроен на преобразование напряжения 5 В в напряжение 3,7 В. Для фиксации внутренних частей на месте можно использовать небольшое количество клея. Используемый кабель имеет диаметр 4 мм.

Ответственность за повреждение камеры лежит на вас. Пожалуйста, дважды проверьте соединения перед использованием.
