Стабилизатор проволочной стойки EGO Battery CH5500

Этот рисунок позволяет управлять батареями EGO одной рукой в ​​устройстве для быстрой зарядки CH5500 (не в новом турбо-зарядном устройстве), когда устройство находится на проволочной стойке. В целом отпечаток поддерживает батареи до 12А EGO, поскольку имеется достаточно места, чтобы батарея могла полностью разместиться в зарядном устройстве.

Объект разделен на три отдельные части, поскольку блок быстрой зарядки слишком высок для печатной платформы. Поэтому требуется некоторая сборка (без инструментов), но все понятно.

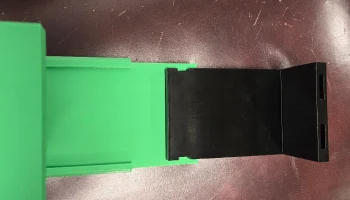

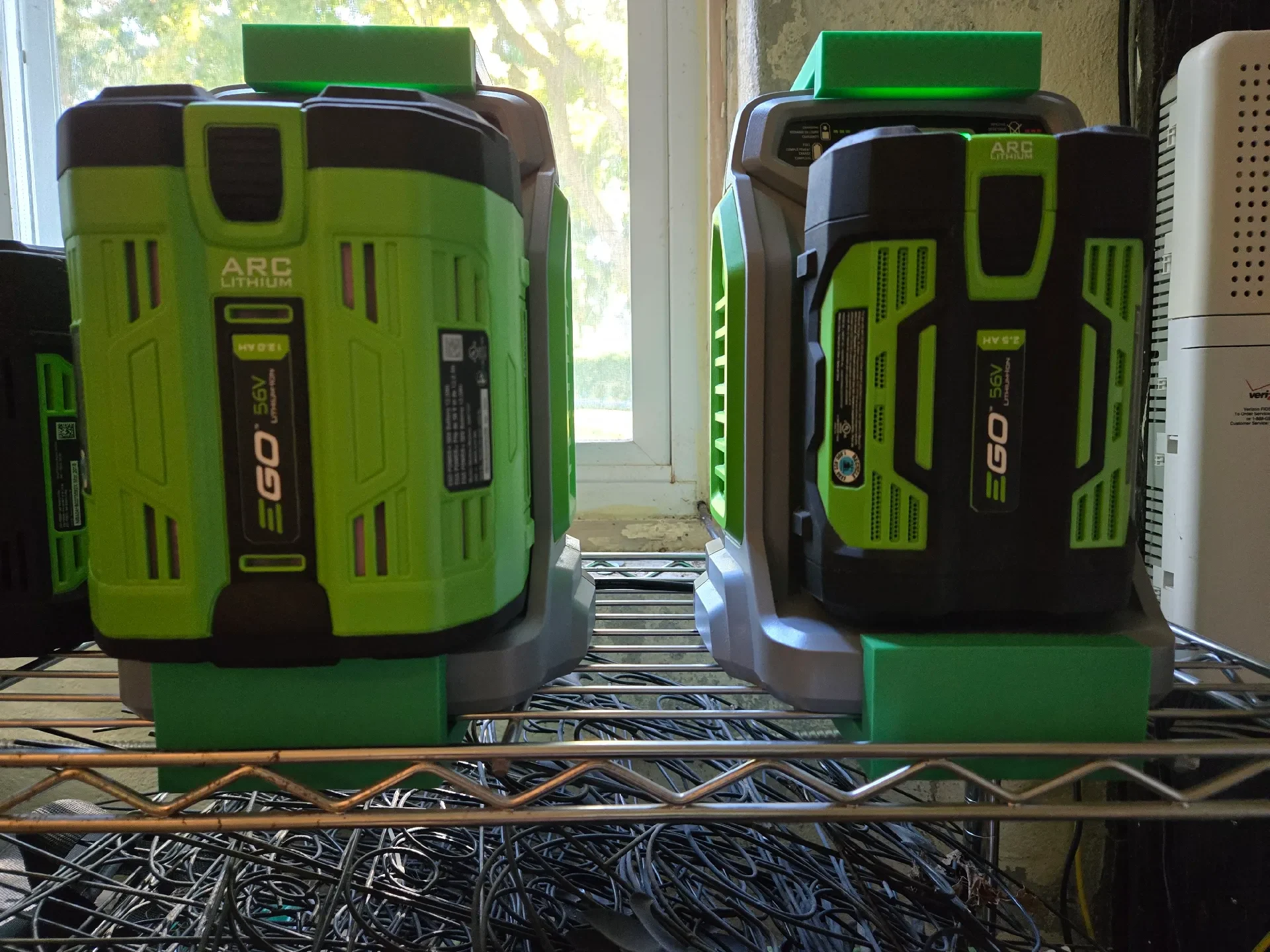

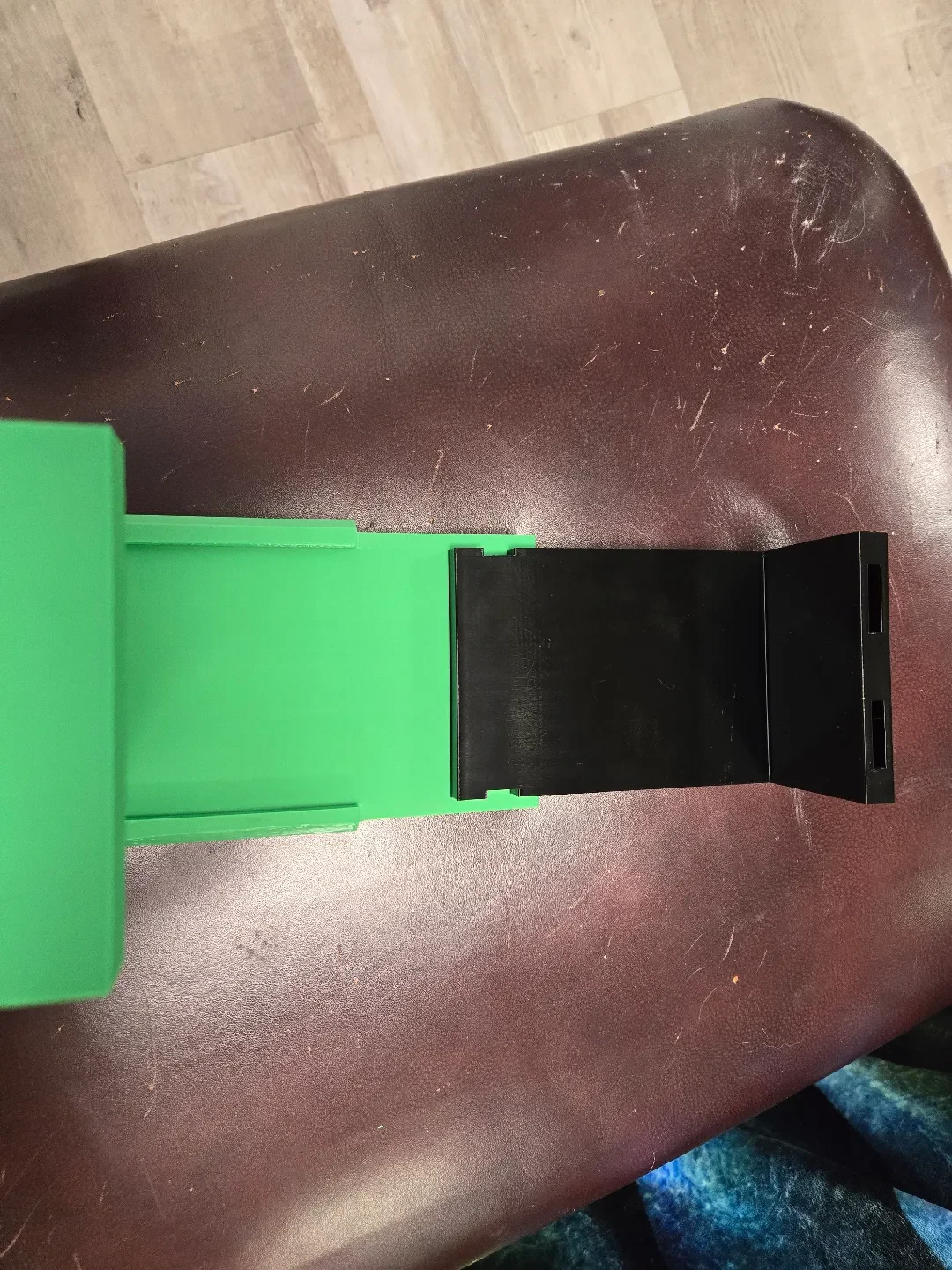

Рекомендуется сначала собрать верхнее основание и низ, а затем вставить предмет в решетку, как показано на одном из рисунков. Нижняя часть должна иметь возможность вращаться вокруг решетчатой ​​стойки, а затем приложить небольшое усилие, чтобы полностью зафиксировать ее под решеткой. После того, как верхнее основание и нижняя часть вставлены в решетку, поместите блок CH5500 под углом и немного отодвиньте его назад, чтобы он встал полностью вертикально. Внимание: В нижней части имеется достаточный зазор для того, чтобы кабель питания мог разместиться под ним и нормально прокладываться, чтобы не произошло обжатия кабеля. Наконец, возьмите верхнее расширение и вставьте его в верхнюю базу. Весь блок намеренно плотно прилегает, поэтому вы можете сломать 3D-отпечаток, вставив зарядное устройство в объект, если верхний удлинител�� не вставлен последним.

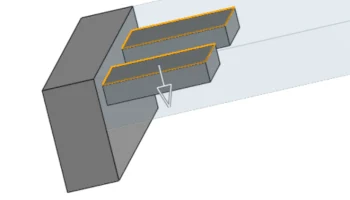

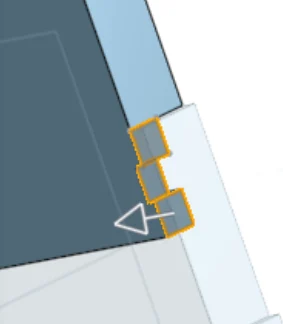

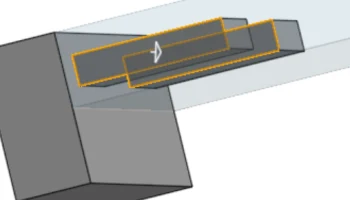

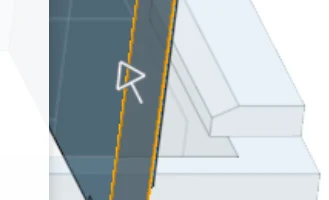

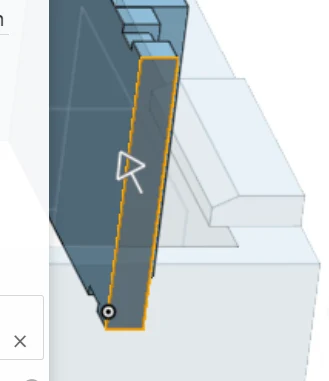

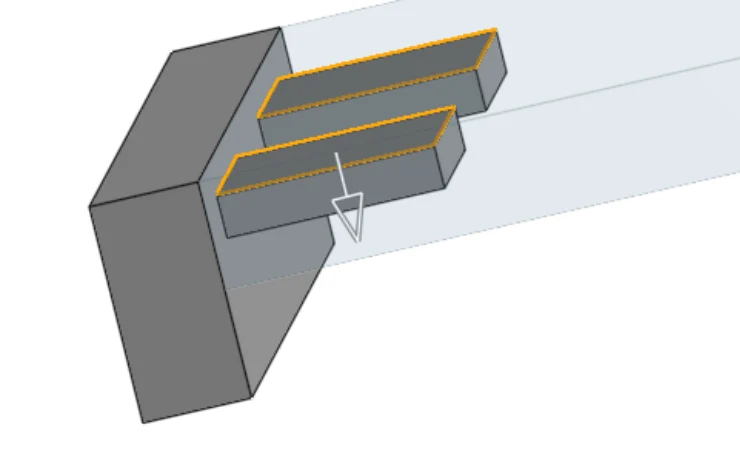

Верхнее расширение и верхнее основание имеют выдавливание внутрь на 1/128 дюйма (0,2 мм) (согласно изображениям САПР), поэтому детали очень плотно прилегают друг к другу, не теряя при этом силы. Как и в случае с 3D-печатью любых взаимосвязанных объектов, без этого небольшого допуска детали не будут подходить друг другу.

Подробности печати

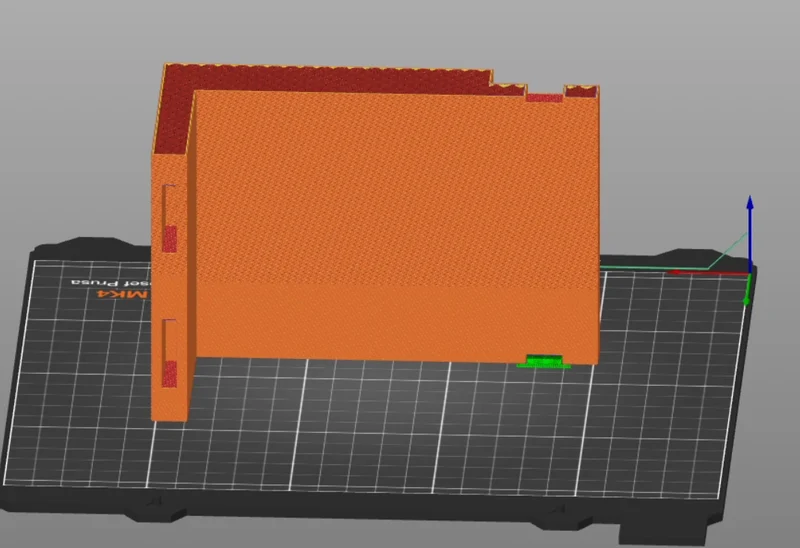

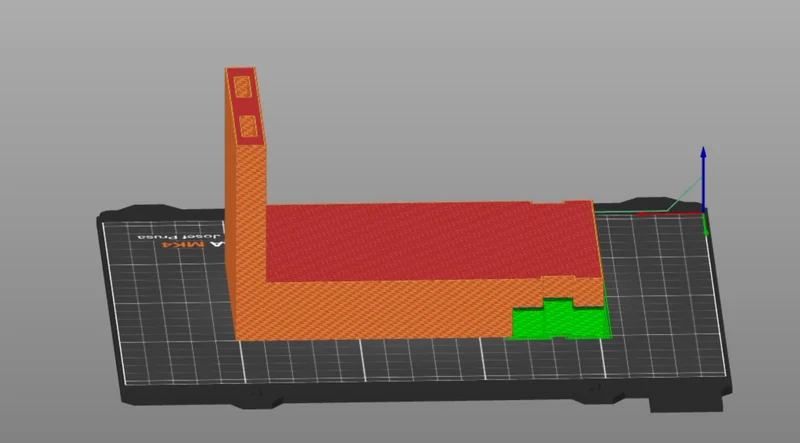

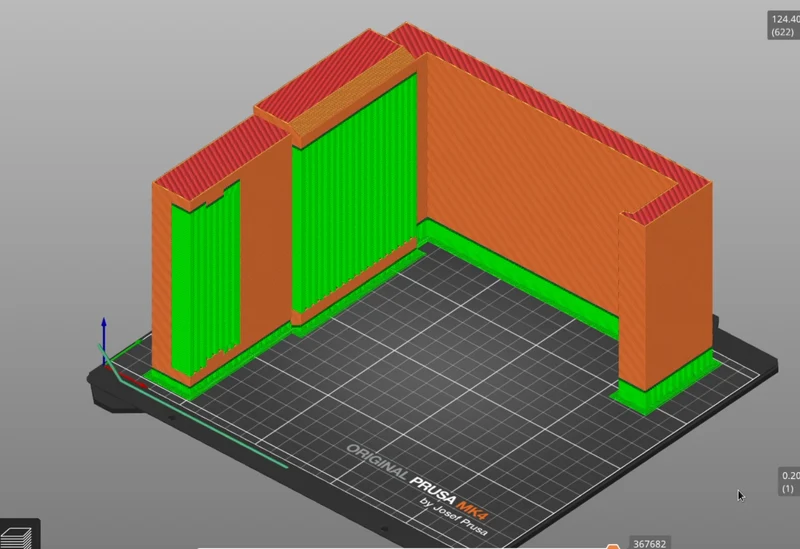

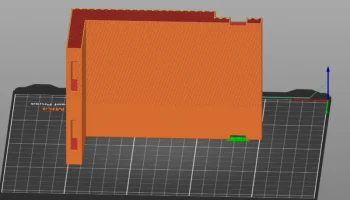

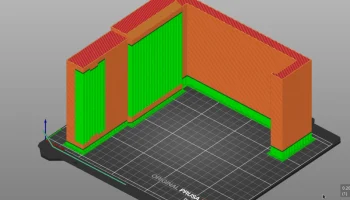

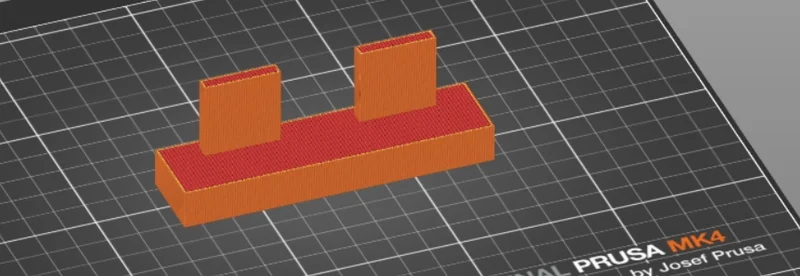

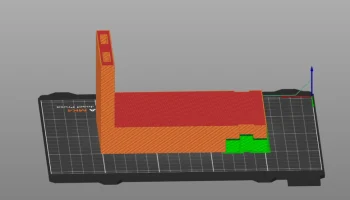

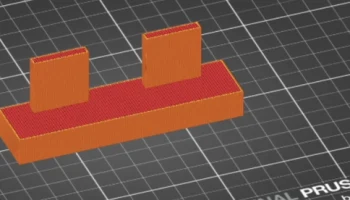

Я загрузил несколько изображений, изображающих различные способы печати объектов. При печати объектов в плоском виде или на обратной стороне мне было трудно получить 100% бесшовное соединение, поэтому печать объектов на боковой стороне обеспечивает такое бесшовное соединение, но требует большей поддержки.

Предупреждение: для этих объектов требуется много нити.

Внизу: ~340-370 г при заполнении 20 % (~9-11 часов на MK4 с MMU3)
Верхнее основание: 160-175 г при заполнении 20 % (~ 4-5 часов на MK4 с MMU3)
Верхнее удлинение: <30 г при заполнении 20 % (~ 50 минут-1 час на MK4 с MMU3)

Подробности:

Тип нити: PETG (я использовал PETG от Microcenter)
Заполнение: ≥ 20%
Поддерживает: (см. описание выше)
Слайсер: PrusaSlicer
Принтер: MK4 с MMU3 (одноцветный)

Чем больше заполнение, тем больше потребуется нити, но тем более прочными будут объекты в целом, чтобы избежать поломок.

Файл САПР, представленный ниже для желаемых дальнейших модификаций:

cad.onshape.com/documents/02251451bdfbf7a402083483/w/ad109d442deeb9ece6 76d76e/e/f5f46cd90cd35269fd9053b5?renderMode=0&uiState=670185f2b25ec72134ab3fc8
