Поскольку я ненавижу выбрасывать инструменты, которые в целом работают, но их можно улучшить, я переоборудовал старую дрель Bosch с никель-кадмиевым аккумулятором для использования литий-ионных аккумуляторов. Я нашел разные модели батарейного отсека, у всех из которых были некоторые проблемы, и объединил их в одну модель, которая подошла мне и моему проекту конверсии. Вам нужно будет приобрести электронику (литиевые элементы и модуль зарядки) самостоятельно. Я получил свой с Алиэкспресс.

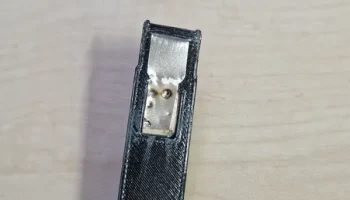

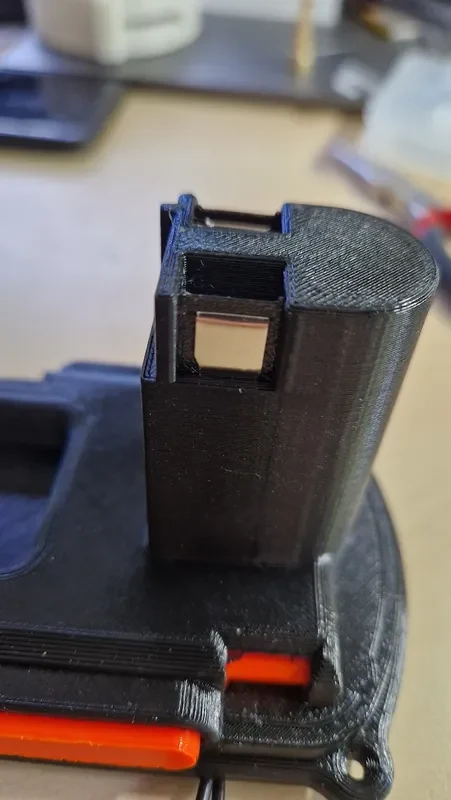

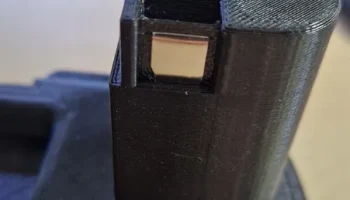

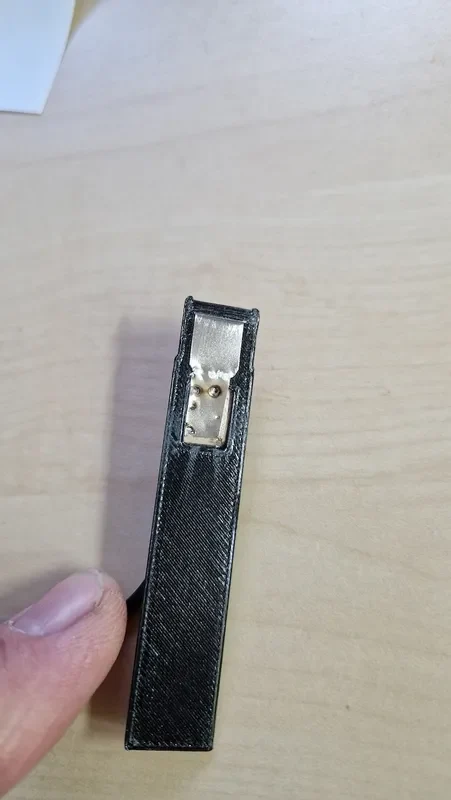

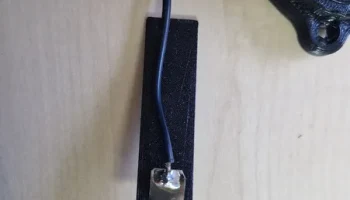

Контактные полосы были сделаны с использованием никелевых полосок, которые обычно используются для соединения элементов. Я обернул полоски вокруг напечатанной на 3D-принтере power_contact_strip и сварил их вместе в прямоугольном отверстии power_contact, а затем припаял к элементам. Затем полоски power_contact_strips с никелевым контактом полностью выдвигаются изнутри верхней части до тех пор, пока их невозможно будет переместить дальше. Я приклеил свои к направляющим суперклеем, как только они подошли.
Запирающий механизм гениален (его создал первоначальный создатель верхней части, а не я ;-). Два болта будут вытолкнуты наружу в clip_base, и убедитесь, что они остаются внутри корпуса. Вам нужно будет приклеить пуговицы-зажимы поверх основы зажима. Поначалу собирать ег�� немного сложно. Но как только вы все соберете, он будет работать так же хорошо, как и оригинал от Bosch.
Следующие части необходимо распечатать дважды:
power_contact_strip
болт
clip_base
клип_кнопка
Требуются дополнительные детали:
4 литий-ионных элемента 18650 емкостью ≥ 3000 мАч

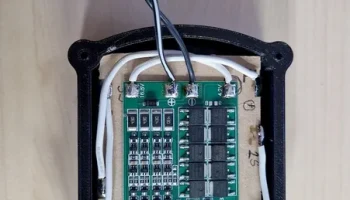

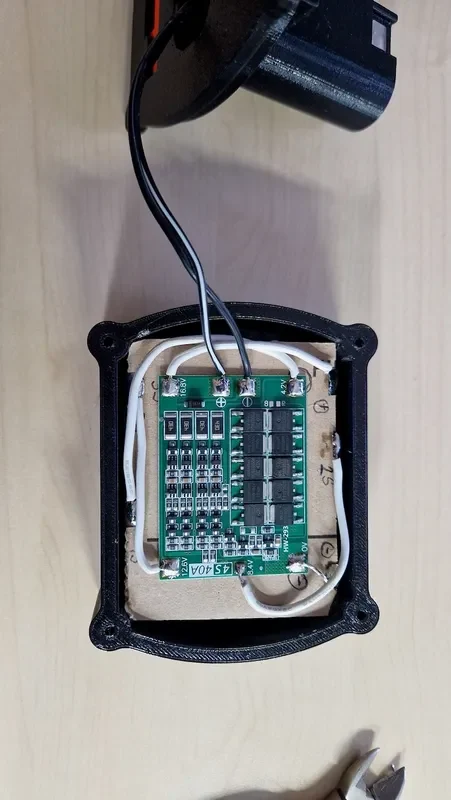

Электронная зарядка 4S 40А (поищите на Aliexpress или Amazon 4S 40A, вероятно подойдет и 20A)
de.aliexpress.com/item/32852015245.html
Никелевые полоски шириной 10 мм.
Пружина диаметром 6-7мм, длиной 20-30мм.
Немного изоляции
4 винта Spax 4x25 мм или аналогичные для корпуса
В результате ��того преобразования вы получите батарею напряжением 14,8 В (4x 3,7 В), которая будет работать с оригинальным зарядным устройством на 14,4 В.
Печать:
Ничего особенного. Я использовал стандартные настройки.
PETG с заполнением 50% (вероятно, заполнение 15-20% тоже подойдет, но, поскольку это инструмент, я решил увеличить заполнение).
Фотографии представляют собой не конечный продукт, а один из прототипов. Последняя модель более гладкая и механически лучше. Я обновлю фотографии, когда снова получу доступ к дрели.
