Адаптер аккумулятора Ryobi One+ 18 В к инструменту Ridgid

Используйте эту модель на свой страх и риск! Эта модель представляет собой адаптер для электроинструментов, сделанный своими руками, и при неправильном использовании она создает риск поражения электрическим током или возгорания. Несмотря на то, что это простой адаптер, для продолжения работы над этим проектом и обеспечения безопасной эксплуатации настоятельно рекомендуется иметь базовые знания электромонтажных работ.

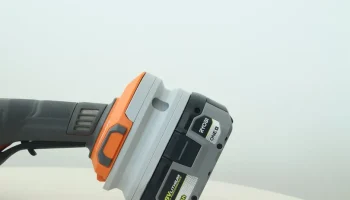

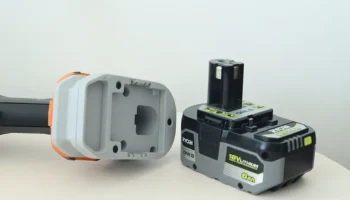

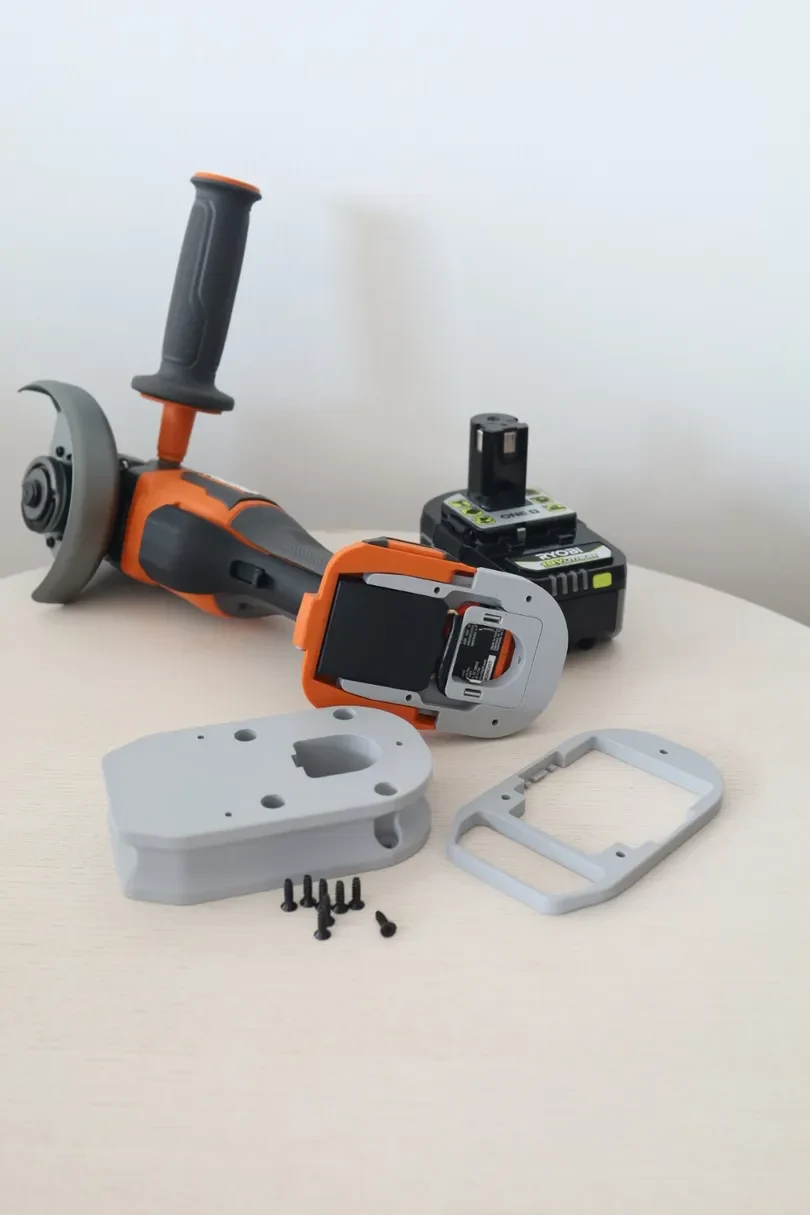

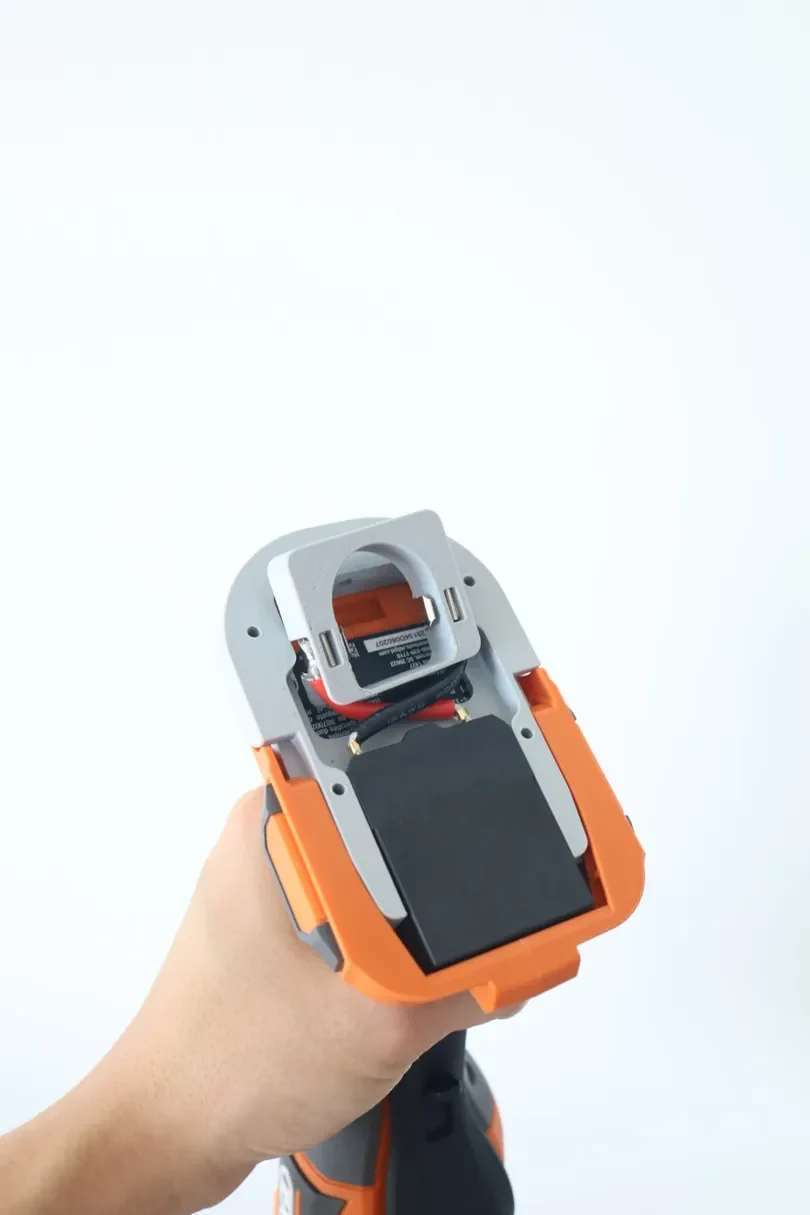

Этот адаптер позволяет использовать аккумуляторы Ryobi One+ 18 В с инструментами Ridgid 18 В. Это конструкция из 4 частей, предназначенная для полустационарной установки в инструмент Ridgid, и ее необходимо разобрать, чтобы снять. Держатель контактов вставляется в удерживающий зажим на инструменте Ridgid и завинчивается на место, предотвращая отсоединение адаптера от инструмента.

Контакты и зажимы аккумулятора плотно прилегают друг к другу, поэтому при использовании они могут немного ослабнуть.

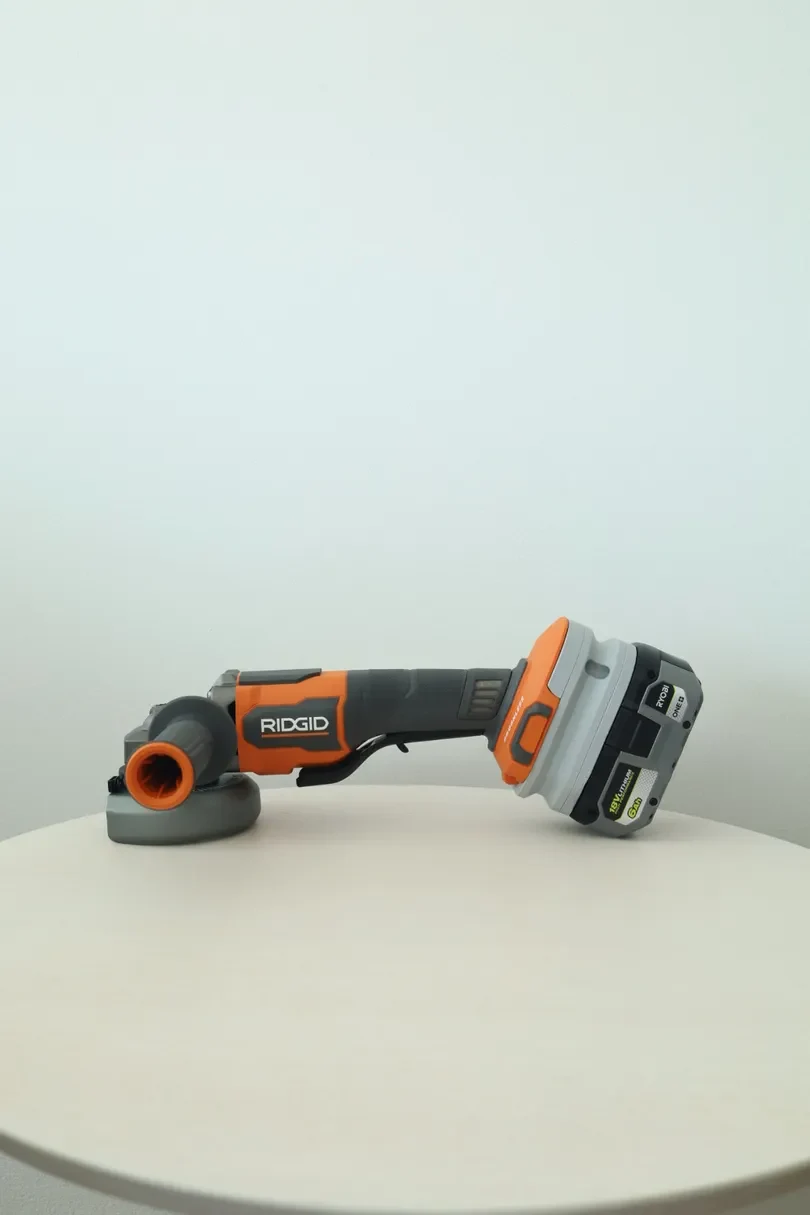

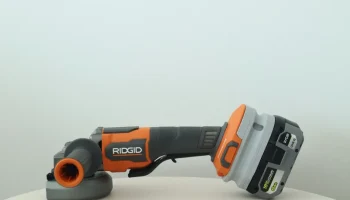

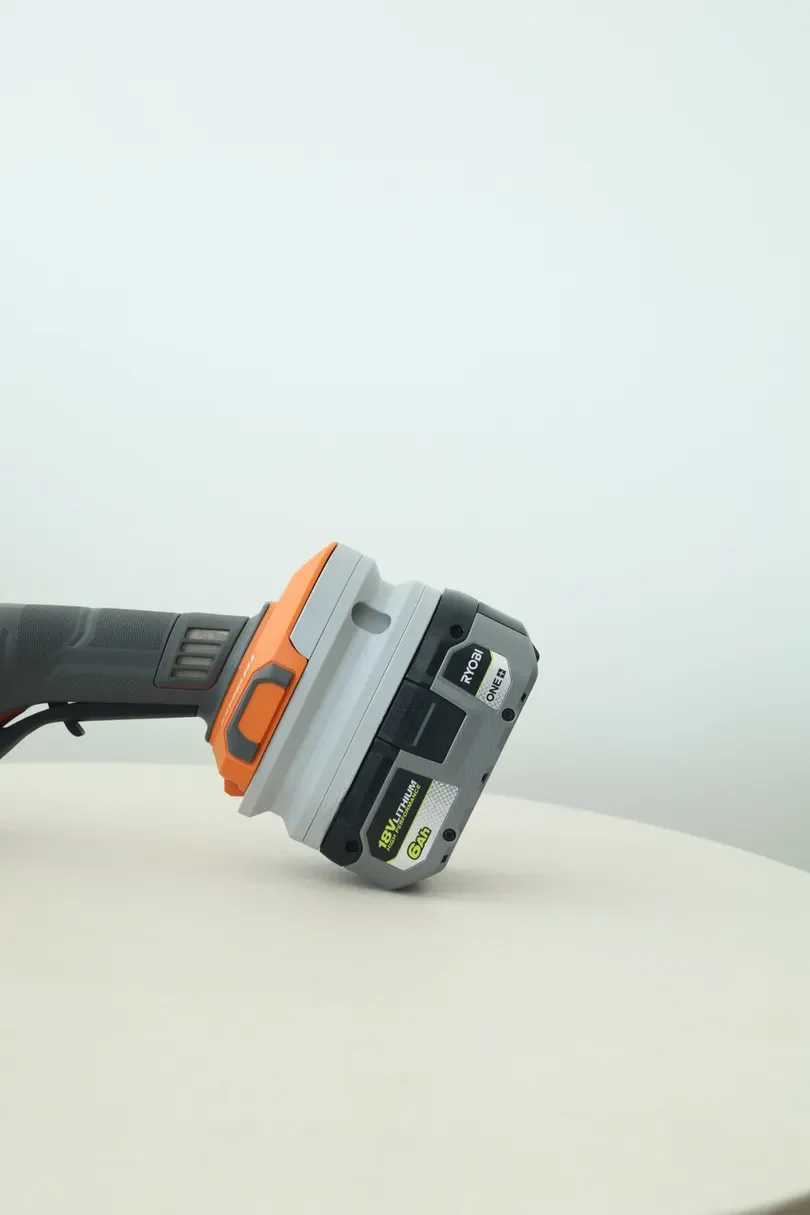

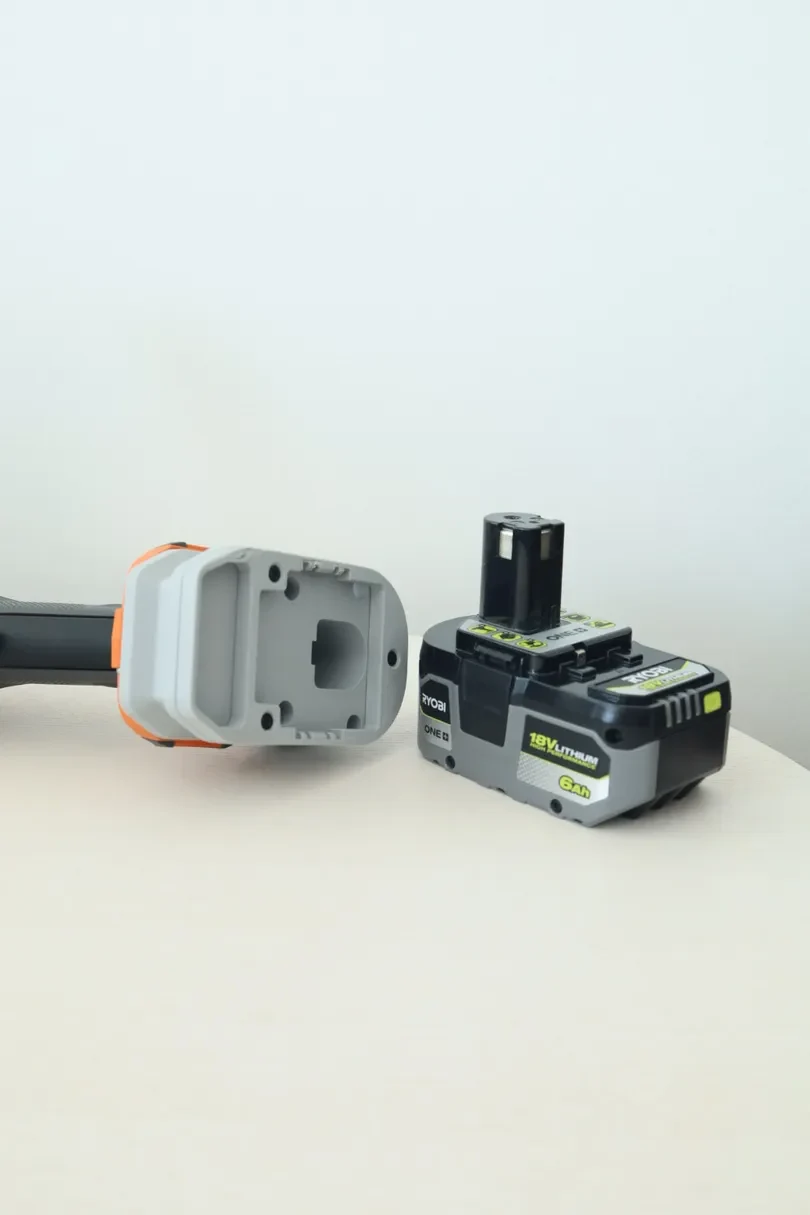

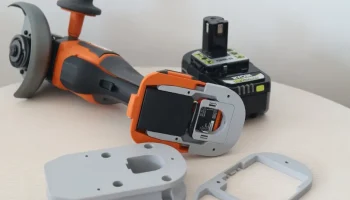

Я разработал его для использования с бесщеточной угловой шлифовальной машиной Ridgid 18 В с высокопроизводительными аккумуляторами Ryobi 2 Ач, 4 Ач и 6 Ач — до сих пор со всеми они работали хорошо. Напечатано без подложек из PETG с 3 слоями по периметру и 20% заполнением для прочности.

Необходимые инструменты:

Кусачки и стрипперы.
Инструменты для обжима или пайки в зависимости от выбранных вами клемм.
Длинная тонкая отвертка, подходящая к выбранному вами винту. Модель имеет отверстие шириной 10 мм для установки винтов. Если используются винты с шестигранной головкой или винты со звездочкой, подойдет соответствующий шестигранный ключ.

Необходимые материалы:

4-6 дюймов провода 14 калибра, желательно двух цветов, чтобы различать положительные и отрицательные выводы. Более толстые калибры также подойдут, но они будут плотными, а размеры клемм должны соответствовать размеру проводов.
2 штыревых плоских разъема, соответствующих размеру провода
2 Контакт аккумулятора Keystone 209.1 с пластинчатой пружиной или эквивалентного размера, соответствующий контактам аккумулятора Ryobi.
8 #6-19 Винт со стальной резьбой длиной ½ дюйма с потайной головкой. Винты M3 с потайной головкой диаметром 10 мм также подойдут, но они менее на��ежны.

Шаги установки:

Вставьте крепление инструмента Ridgid в инструмент.
Отмерьте и отрежьте длину провода, необходимую для прикрепления выводов Ridgid к соответствующему контакту на держателе контактов Ryobi. Помните, что в этой конфигурации положительные и отрицательные выводы расположены напротив друг друга. Каждый провод должен быть около 2 дюймов каждый.
Установите плоские клеммы на провода. Следите за надежностью обжима и отсутствием выбившихся прядей.
Установите пружинные контакты на провода, учтите необходимую ориентацию провода. Опять же, помните о чистоте и герметичности электрических соединений. При необходимости припаяйте соединение вместо обжатия (всегда либо обжимайте, либо паяйте, но не делайте и то, и другое).

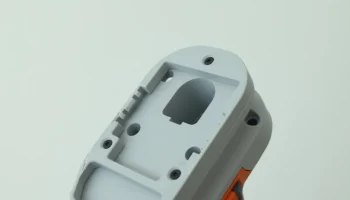

Установите пластинчатые пружинные контакты на держатель контактов Ryobi, соблюдая правильную ориентацию. Это проще всего сделать до установки держателя контактов в крепление для инструментов Ridgid.
Вставьте лопаточные клеммы в силовые контакты Ridgid Tool. Крепление для инструментов Ridgid, возможно, придется выдвинуть, чтобы лопатка полностью влезла внутрь. Это также должно помочь закрепить лопаты на месте.

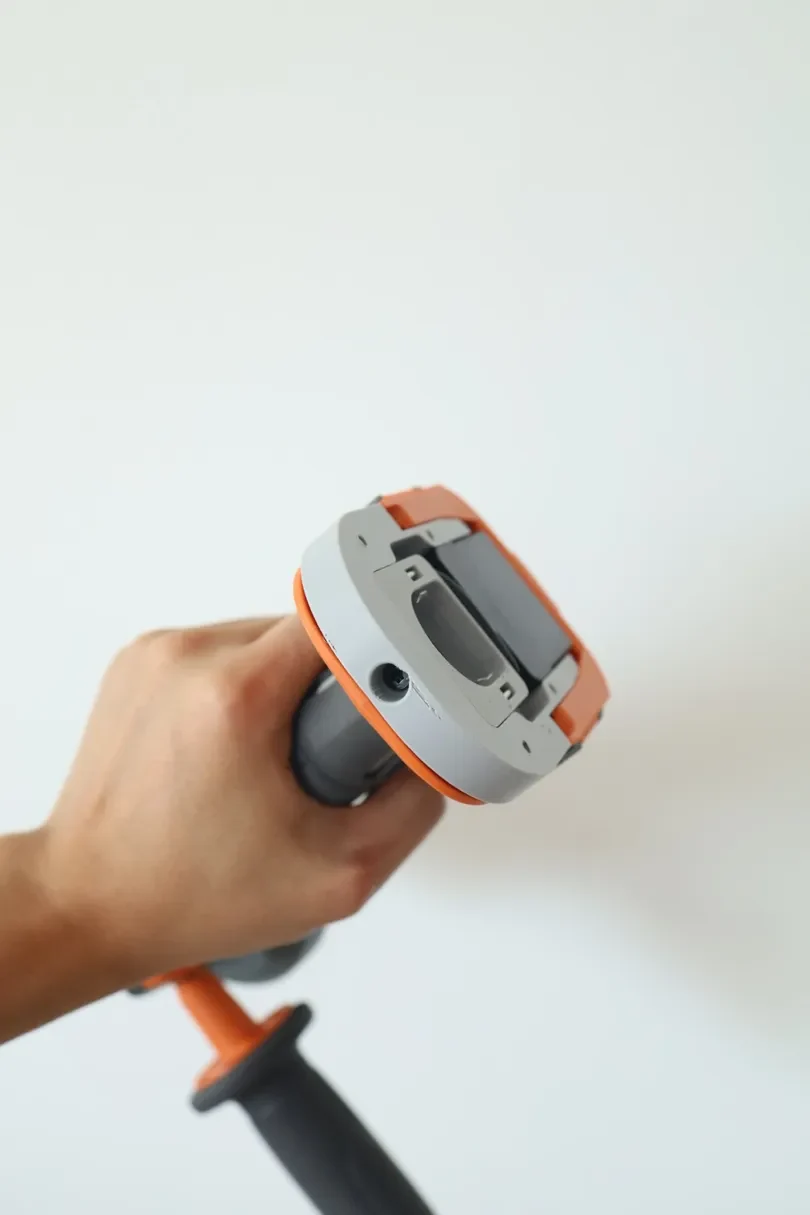

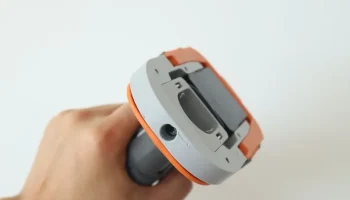

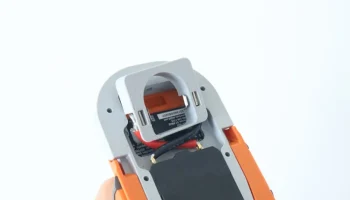

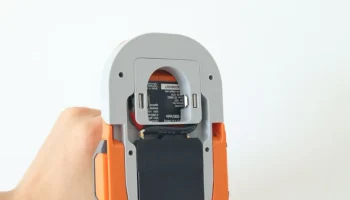

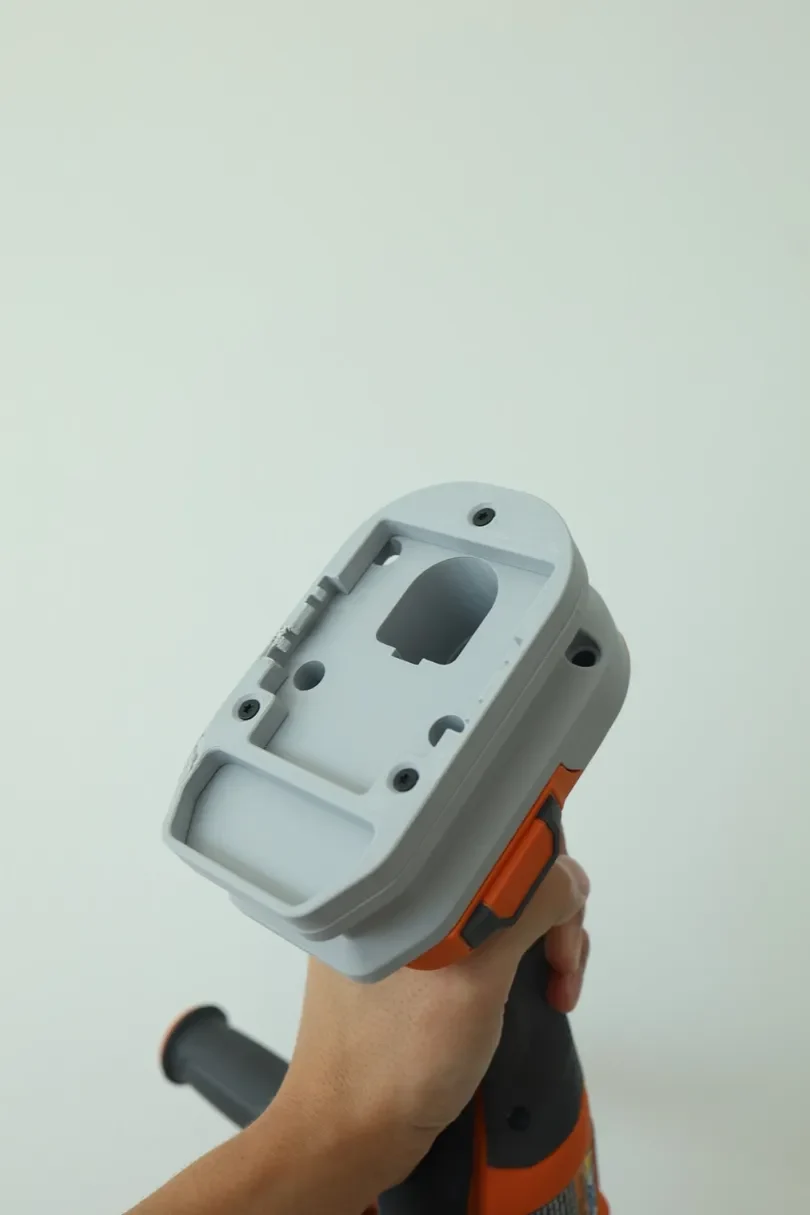

Расположите провода и установите держатель контактов Ryobi в крепление для инструментов Ridgid. Он должен очень плотно прилегать и заполнять удерживающую прорезь на инструменте Ridgid.
Дважды проверьте проводку и электрические соединения, чтобы убедиться, что положительные и отрицательные провода ведут к соответствующему контакту аккумулятора, что нет коротких замыканий, незакрепленных клемм и незакрепленных жил проводов.

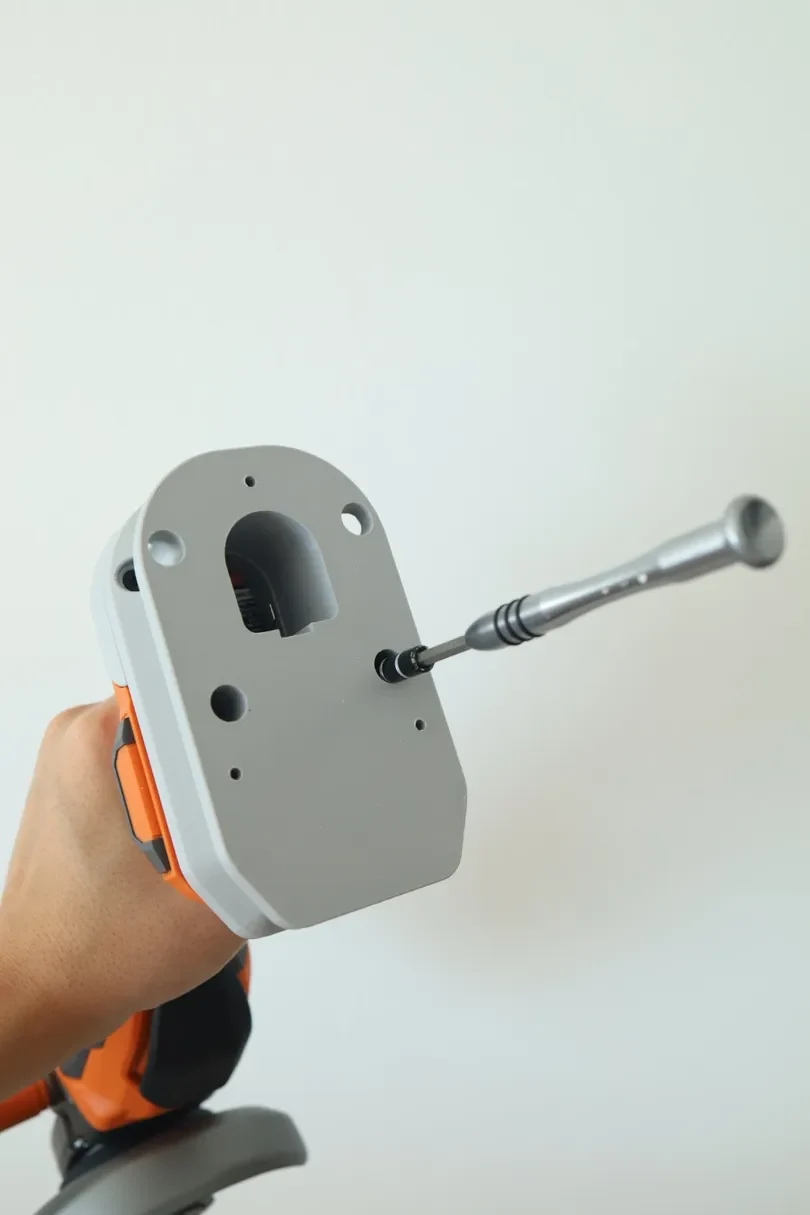

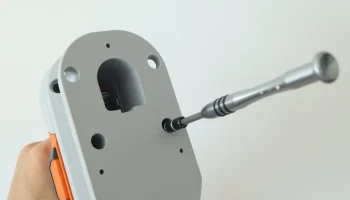

Установите крепежный винт, чтобы закрепить держатель контактов. После этого крепление инструмента должно быть полностью закреплено на инструменте. Будьте осторожны и не затягивайте слишком сильно, это может помешать штоку батареи встать в держатель контактов.
Установите проставку штока с помощью 4 винтов.

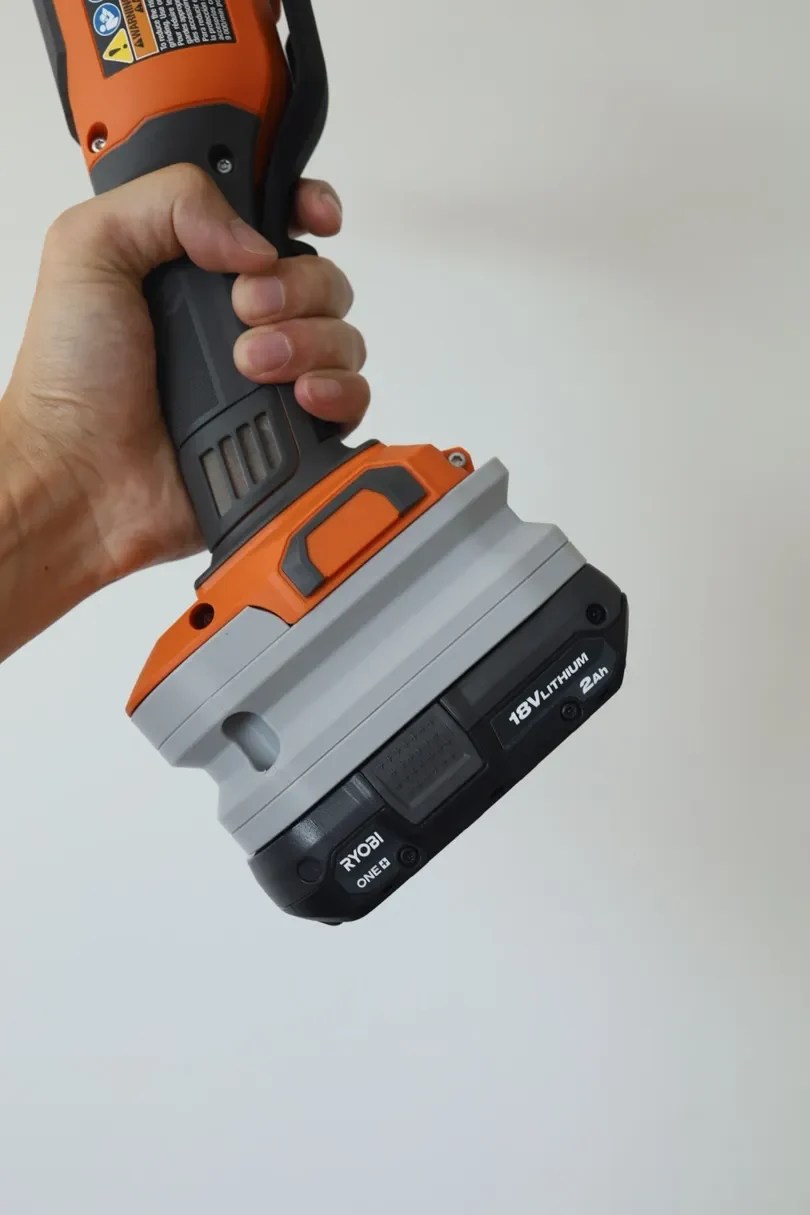

Установите планку аккумулятора Ryobi с помощью 3 винтов.
Инструмент тестирования.
