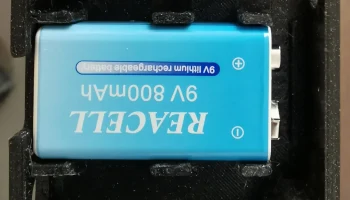

Внешний аккумулятор 9 В для активных гитар.

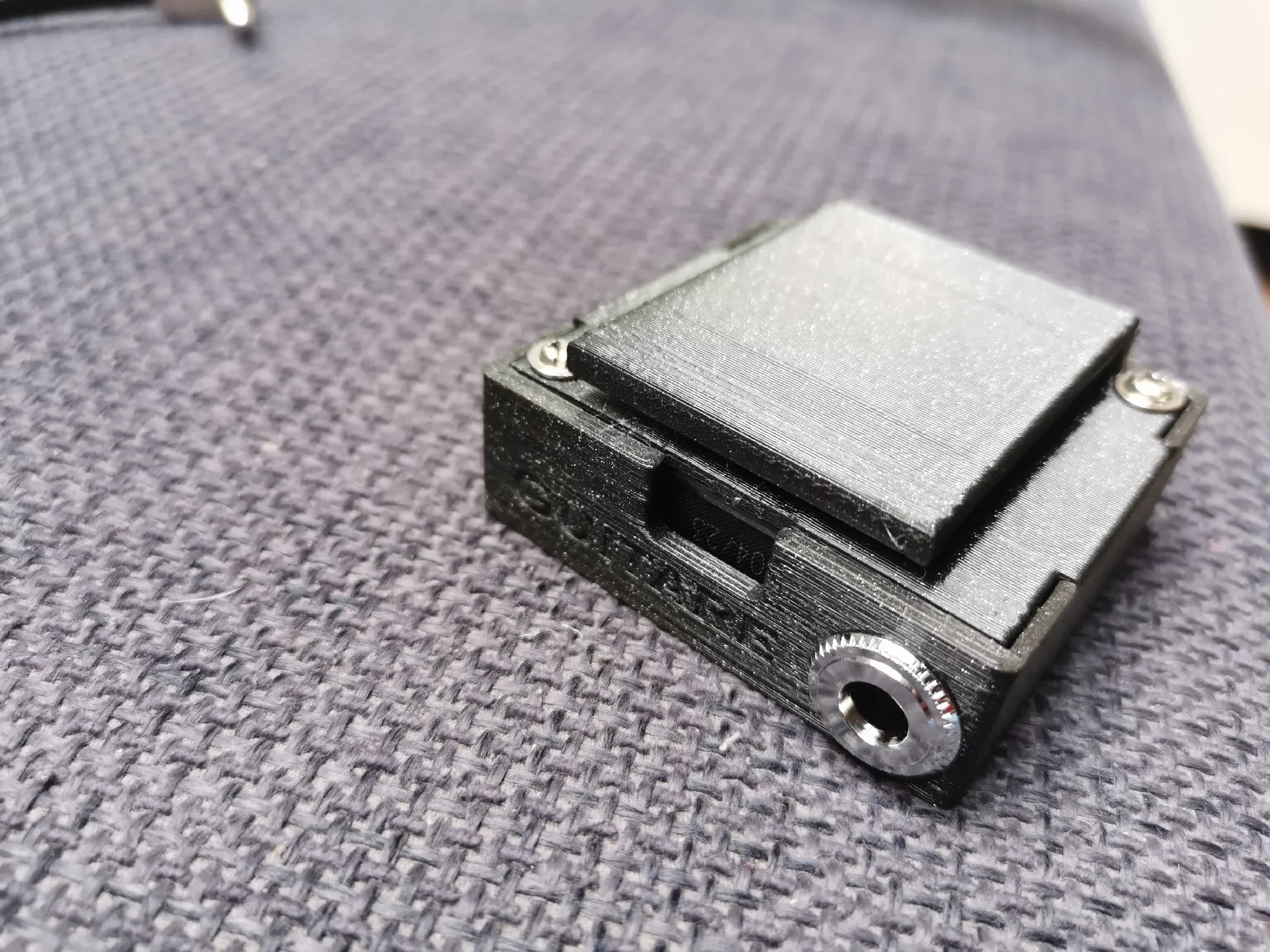

Внешний батарейный отсек для питания активных цепей гитары через стереоразъем, что позволяет избежать необходимости размещать батарею 9 В внутри инструмента, например, при установке пьезоэлемента.

Крышка футляра позволяет прикрепить футляр к ремню гитары с помощью короткого (30 см) стереокабеля к разъему гитары (как показано на рисунке).

В дополнение к этому корпусу вам нужно будет добавить (и припаять) кабель для подключения аккумулятора и 2 ламповых разъема:

одно моно, которое подает гитарный сигнал на усилитель
один — стереоразъем, который захватывает сигнал инструмента и отправляет 9 В от батареи на второй канал.

На гитаре вы соедините вместе провод, который обычно подключает батарею, и припаяйте один конец к стереоканалу, на который поступает напряжение 9 В от внешней батареи.
