ЗАПРАВКА АККУМУЛЯТОРА — ПОДКЛЮЧЕНА ДЛЯ ЗВУКА
Этот проект возник из-за необходимости обслуживания свинцово-кислотных аккумуляторов в электромобиле для гольфа. Шесть 8-вольтовых батарей по четыре элемента каждая требуют воды ежемесячно. Наполнительный кувшин автоматически заполняет ячейки до необходимого уровня, обычно это занимает 10-15 секунд. Когда булькающий звук прекращается, ячейка заполнена.
К сожалению, моя острота слуха отсутствует в действии, без сомнения, потеряна на электростанции, где я зря потратил свою карьеру. В результате моя способность слышать бульканье воды в заливной горловине аккумулятора и в лучшие времена не идеальна и полностью отсутствует на фоне фонового шума.

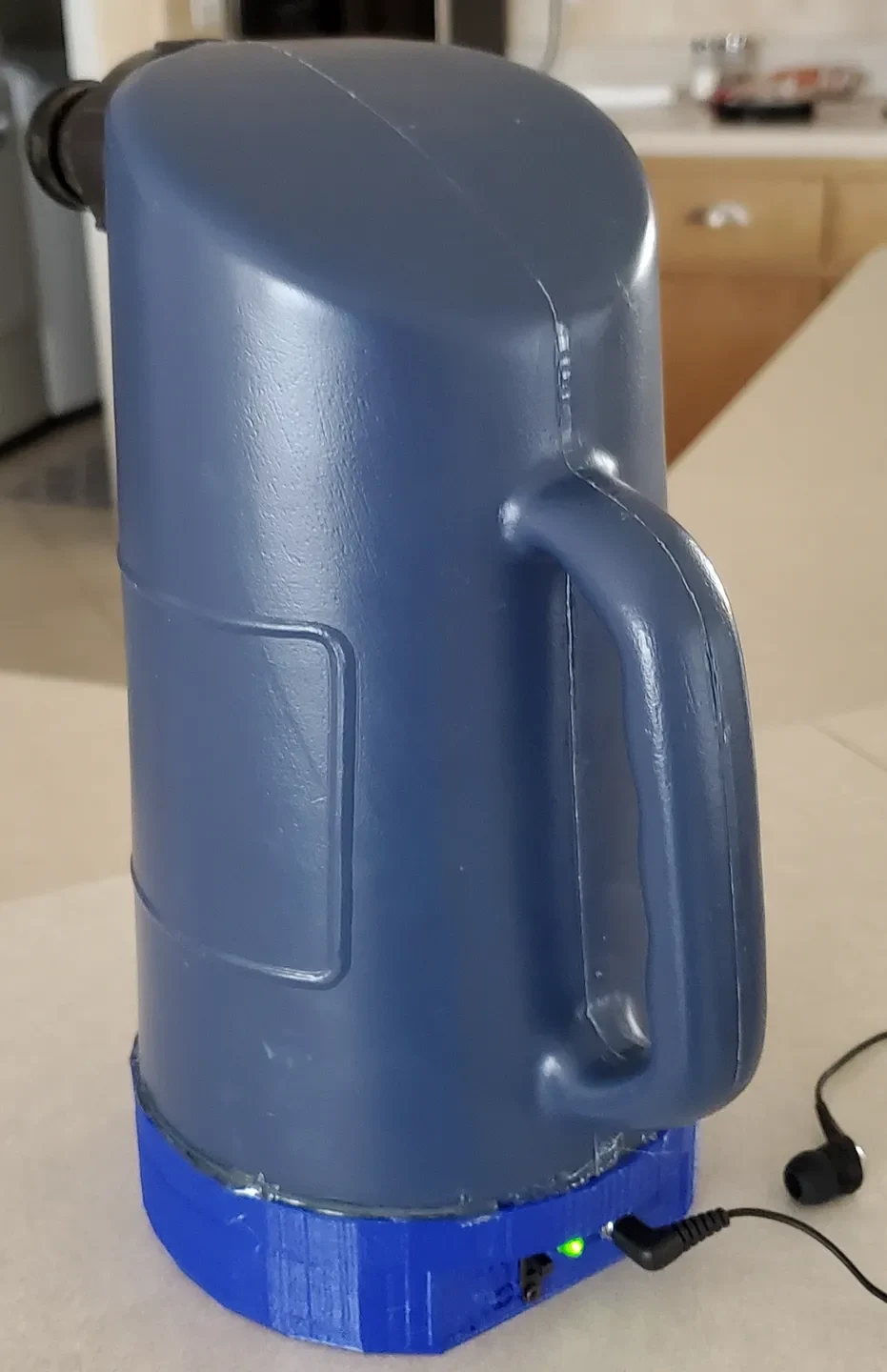

Так начался этот проект по подключению заливной горловины аккумулятора для звука. Готовый проект работает оче��ь хорошо. Я отчетливо слышу бульканье внутри наполнителя даже в довольно шумной обстановке. Он работает даже лучше, чем я ожидал, и это был веселый и полезный проект, хотя и немного странный. [ЧТО ты делаешь?] Как заметил мой зять, если это работает, то это не глупо.

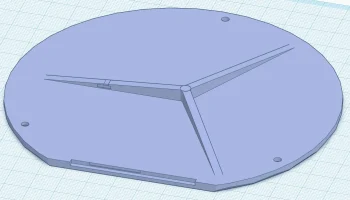

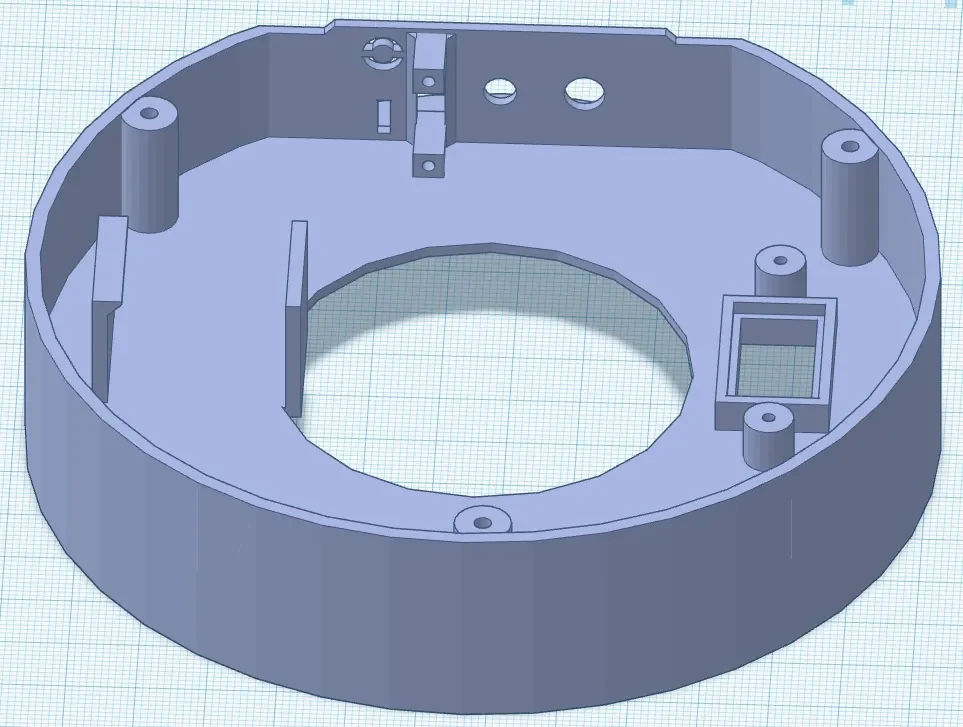

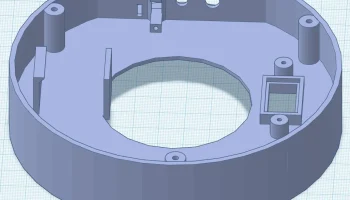

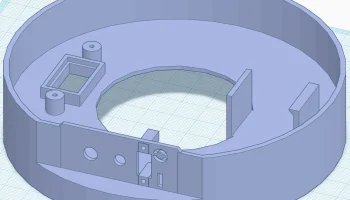

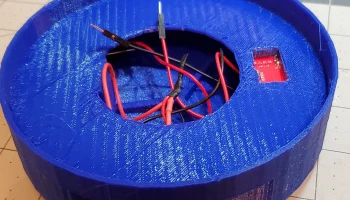

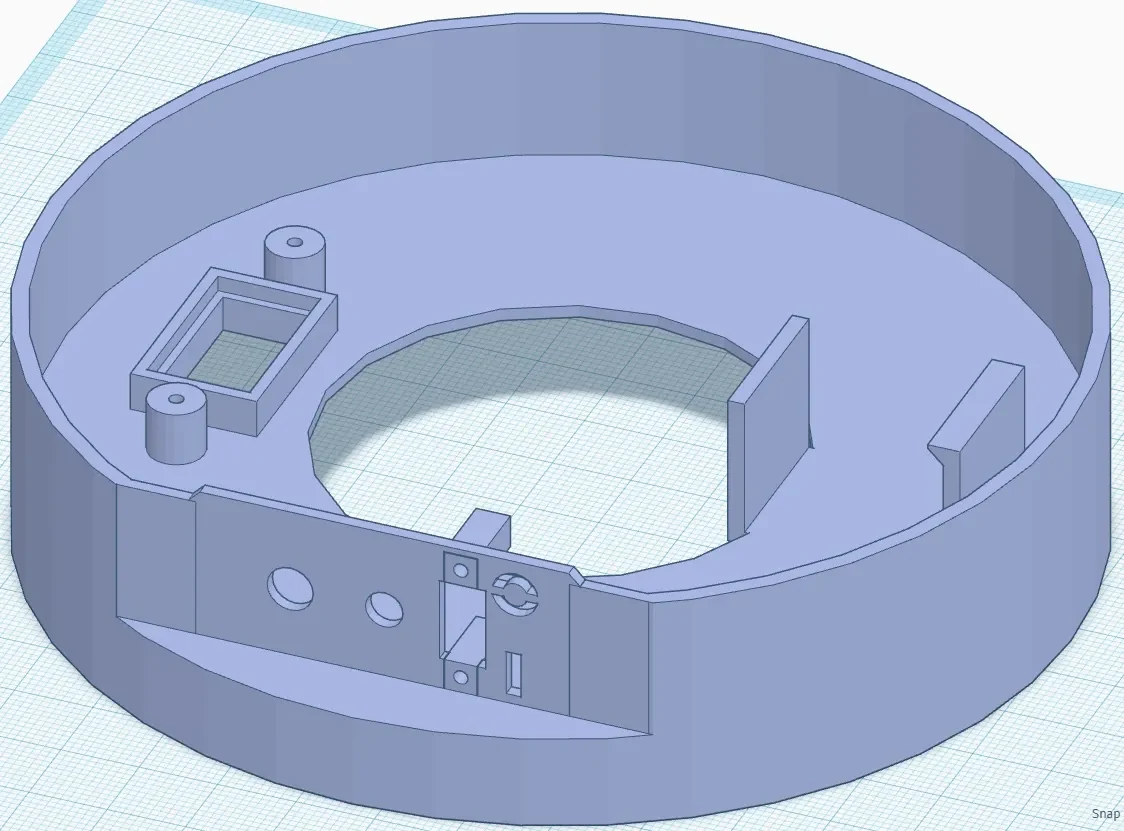

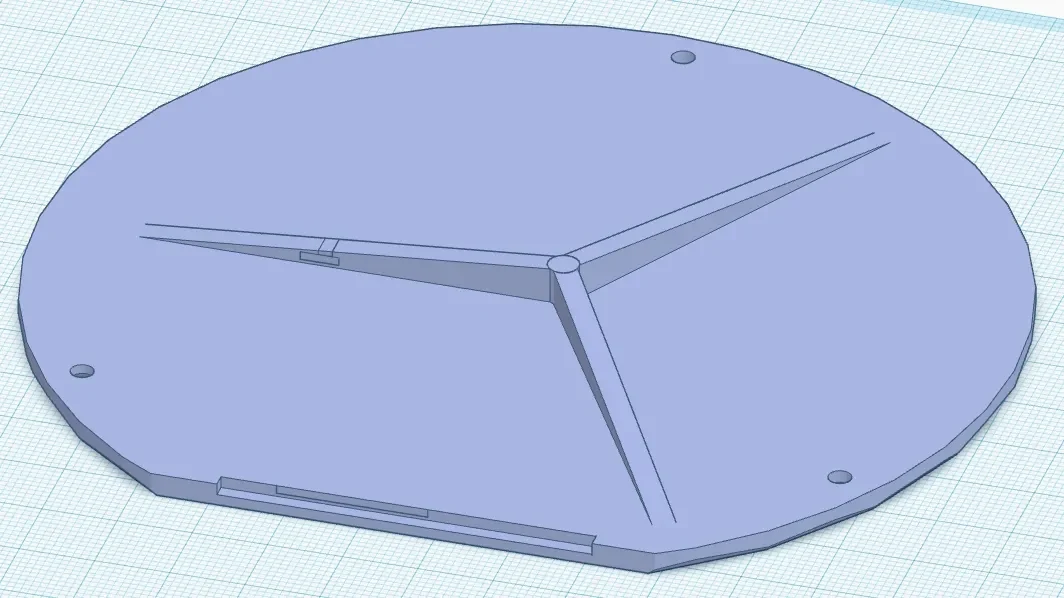

Часть проекта, напечатанная на 3D-принтере, состоит из короткого удлинителя, который нужно приклеить горячим способом к нижней части существующего пластикового кувшина для за��ивки аккумулятора (если вы хотите сделать наполнитель для аккумулятора, это не место). В основном корпусе находится электроника. Также имеется печатная нижняя крышка. Это единственные необходимые печатные детали. Первоначально я планировал использовать прижимной кронштейн, чтобы удерживать усилитель в гнезде, но это оказалось ненужным. Я удалил предназначенные для этой цели винтовые стойки из оригинальной модели, но они все еще на фотографиях.

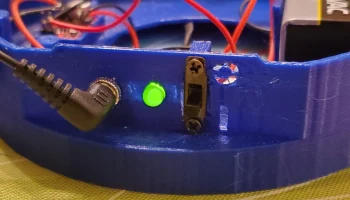

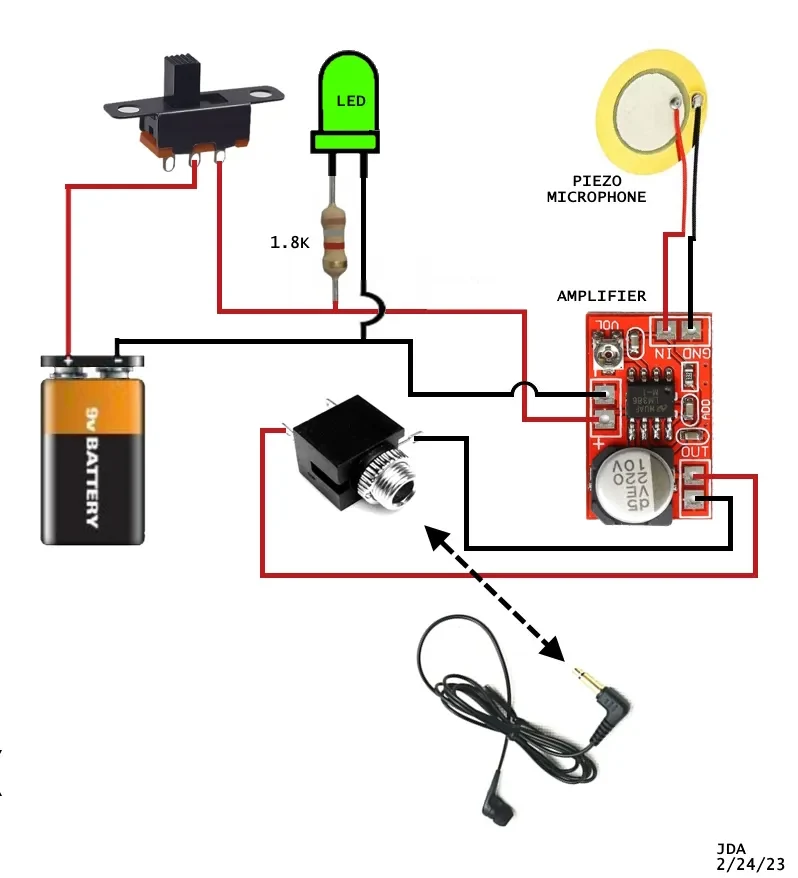

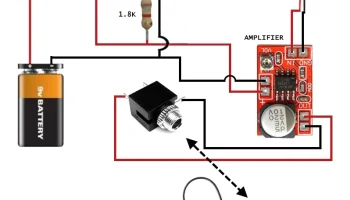

Последовательный резистор сопротивлением 1,8 кОм пропускает только около 2-3 мА через светодиодный индикатор питания, который достаточно яркий, чтобы его можно было легко увидеть, не влияя существенно на срок службы батареи. Обратите внимание, что другие цвета светодиодов могут иметь разные уровни яркости при этом токе. Рекомендуется использовать зеленый светодиод.
Обе детали я сделал из PLA, используя сопло 0,3 мм, слои 0,15 мм, первый слой 0,2 мм, оболочки 2 мм, заполнение 25%.
Корпус должен быть напечатан с оболочкой толщиной не менее 2 мм и заполнением 25 %, чтобы обеспечить достаточное количество мяса в резьбовых штифтах, чтобы винты крышки могли правильно закуситься.
СБОРКА:

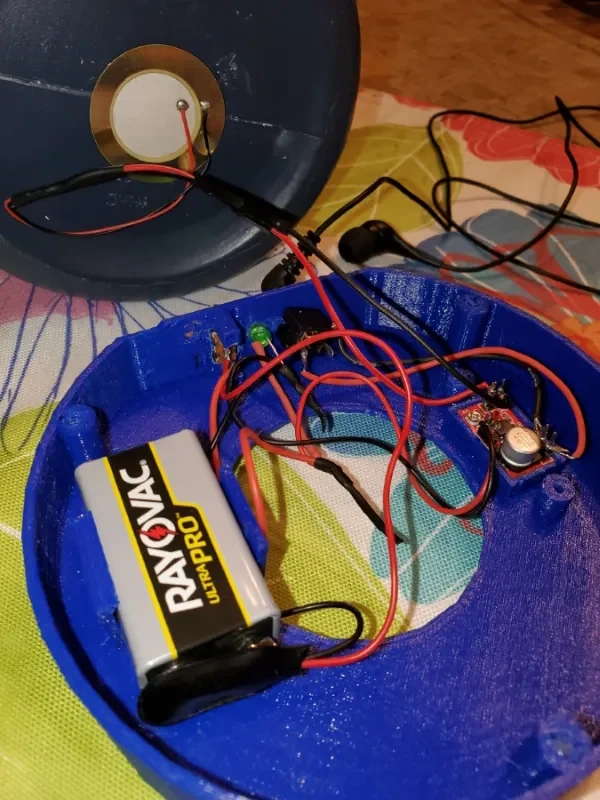

Прикрепите латунную сторону микрофона к нижней части кувшина с помощью двойной клейкой пены. Достаточно квадрата 12-15 мм. Вам не нужно покрывать всю латунную пластину пеной. [Извлеченный урок: прочно прикрепить микрофон к кувшину с помощью эпоксидной смолы — не лучшая идея. Он заглушает микрофон до такой степени, что уровень чувствительности становится неприемлемо низким.]
Для сборки полезно, но не обязательно, включить разъемы Dupont в выводы микрофона. Микрофонные провода проходят через большое отверстие в основном корпусе в полость электроники. Проще всего сначала прикрепить микрофон к наполнителю, а затем, когда наполнитель и корпус состыкуются, подсоединить провода микрофона.
Припаяйте 2-контактные разъемы к плате усилителя.

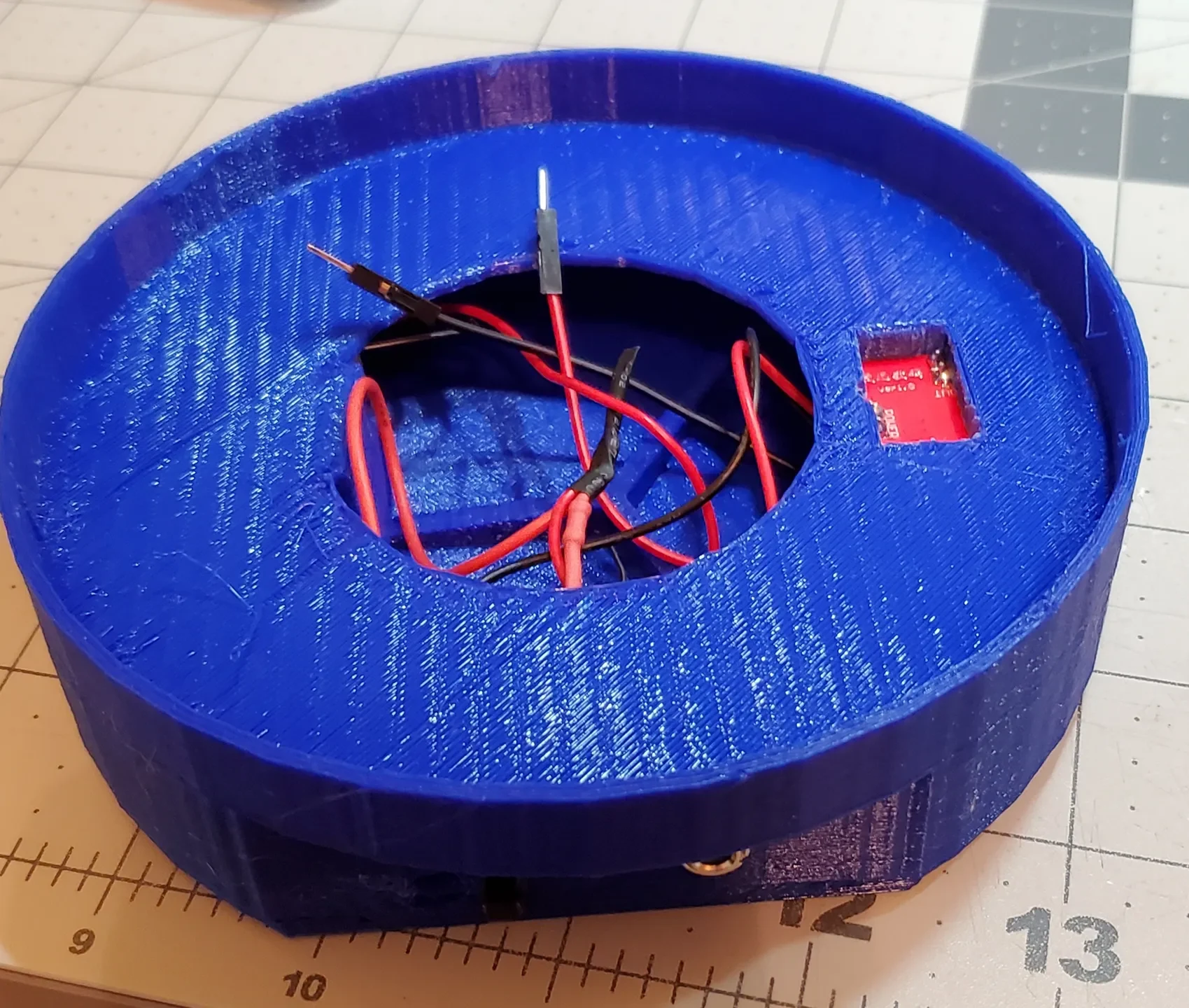

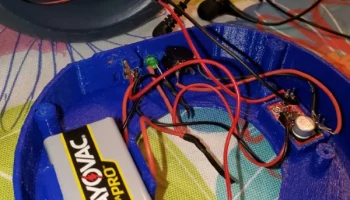

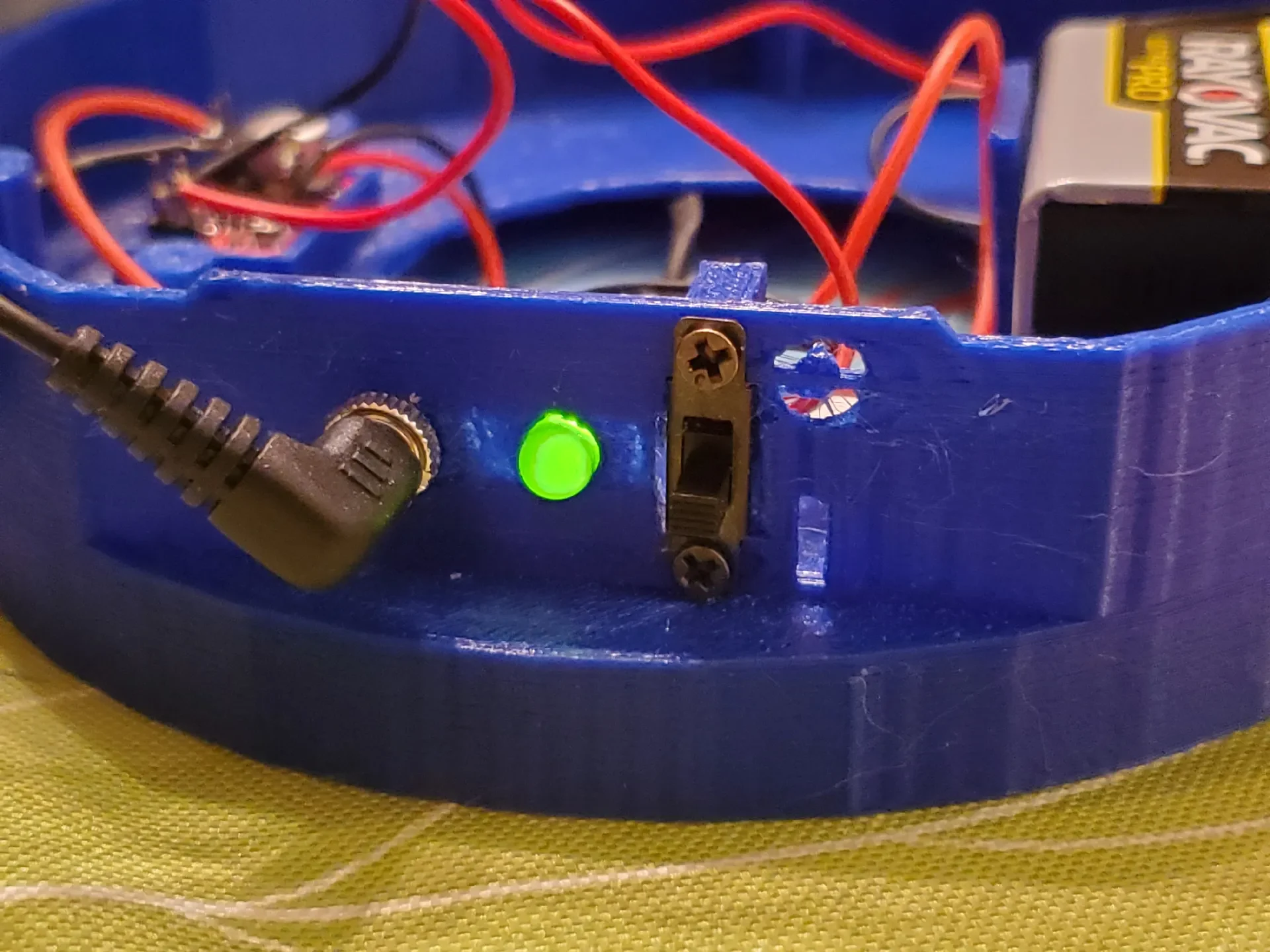

Установите и подключите все эл��ктронные компоненты, кроме аккумулятора, микрофона и наушников, в основном корпусе. Если плата усилителя немного болтается в гнезде, немного клея на двух углах должно надежно удерживать ее на месте. Светодиод легко прижимается к корпусу, но если он слишком свободен, немного клея на внутренней поверхности поможет.
Подключите провода микрофона к соответствующим разъемам на плате усилителя.
Подключите наушник, установите батарею на 9 В и проверьте, встряхивая наполовину наполненный кувшин. При необходимости отрегулируйте регулятор громкости на плате усилителя. Вы должны легко слышать через наушник плеск, пузырение или бульканье воды в кувшине.

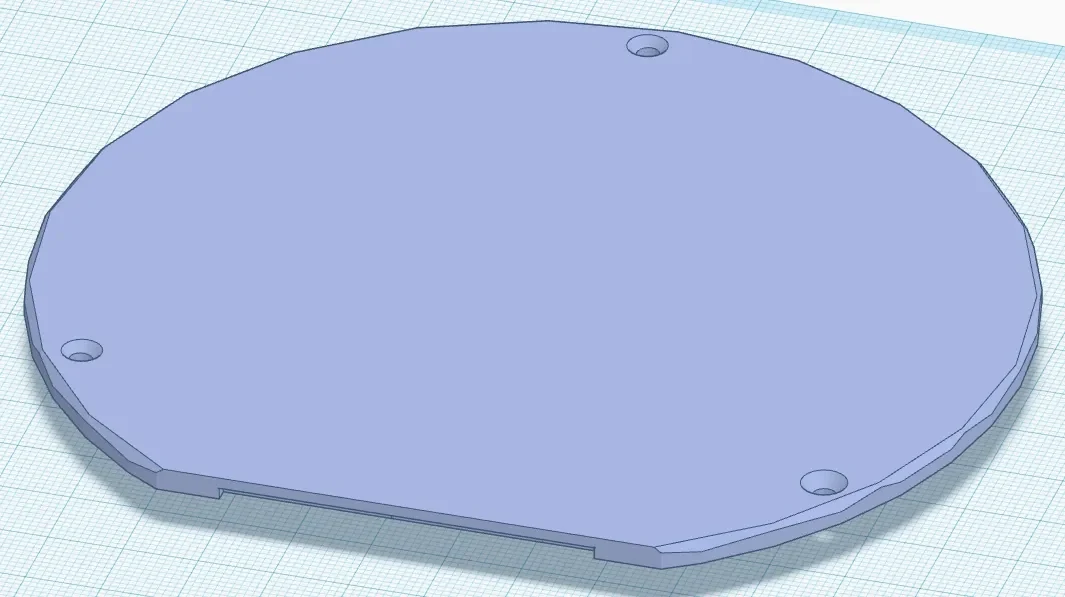

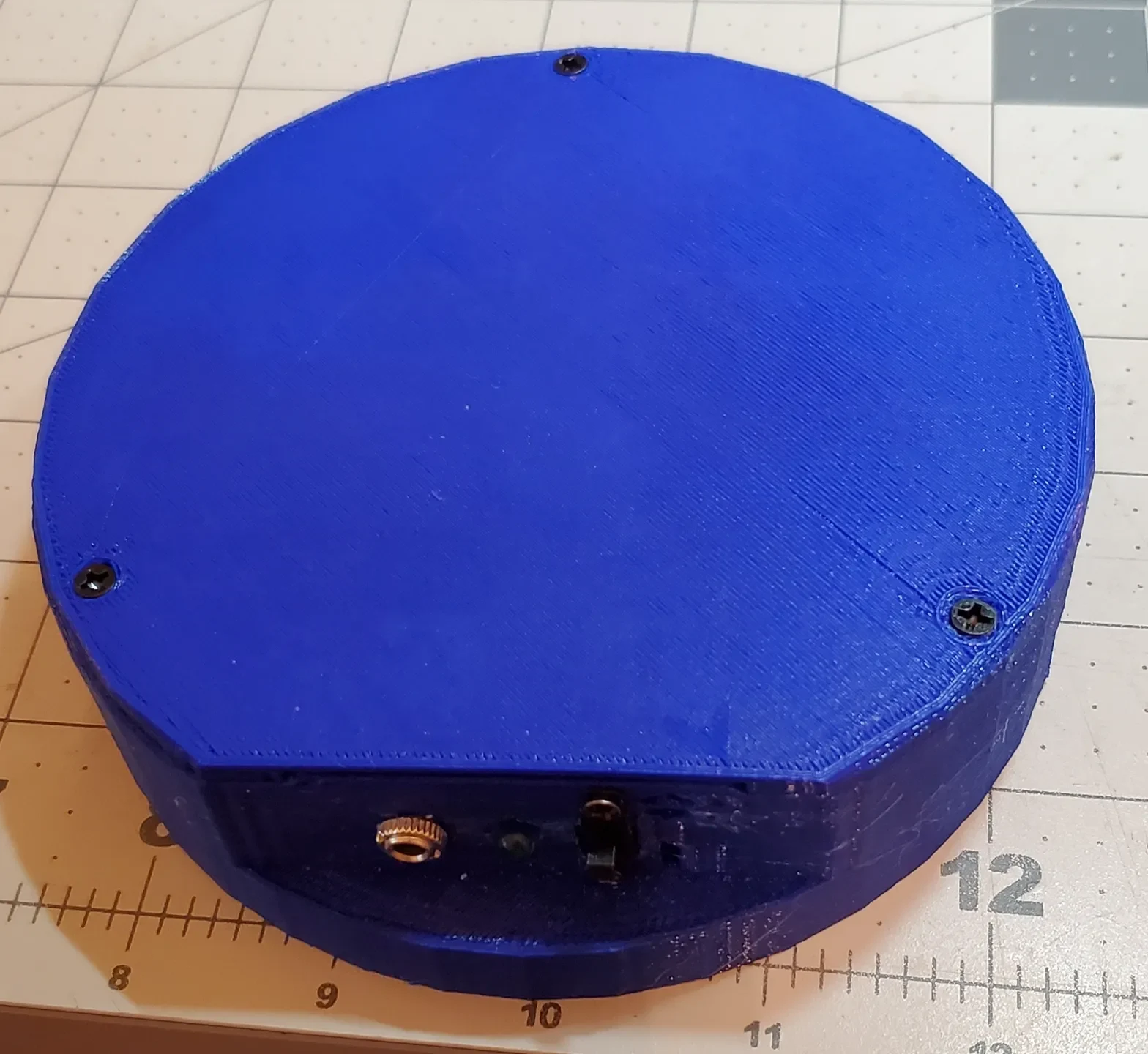

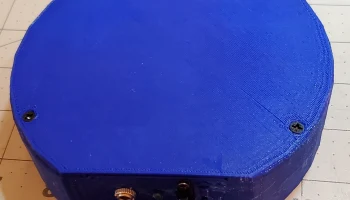

Установите нижнюю крышку с помощью трех винтов M3.
Закрепите емкость с наполнителем в верхней части основного корпуса горячим клеем по всему периметру.
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:
ПРИМЕЧАНИЕ. Плохие новости/хорошие новости. Некоторые компоненты можно купить только в больших количествах. К счастью, они все еще довольно дешевы, и вы никогда не сможете иметь слишком много этих вещей в своем ящике с запчастями, пока не достигнете SABLE (адекватного снабжения за пределами жизни).
