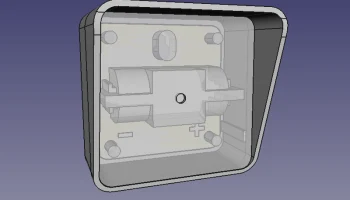

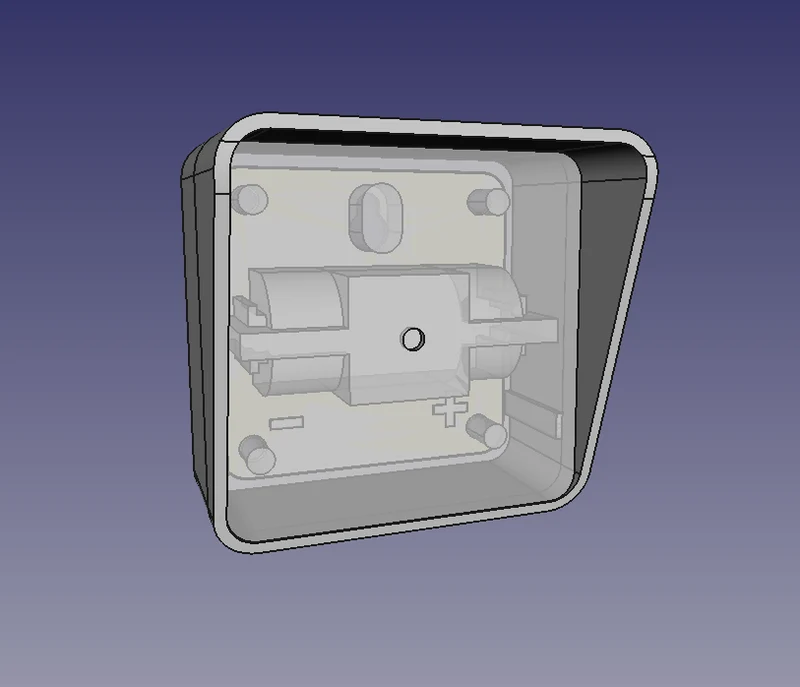

Батарейный блок CR123A для уличного датчика с кожухом

Я сделал это для датчика температуры/влажности/давления Aqara, но подойдет и любой другой.

Он не защищен от дождя, но обеспечивает некоторую защиту от дождя в ветреные дни под карнизом. Батарея большего размера просто необходима в холодную зиму.

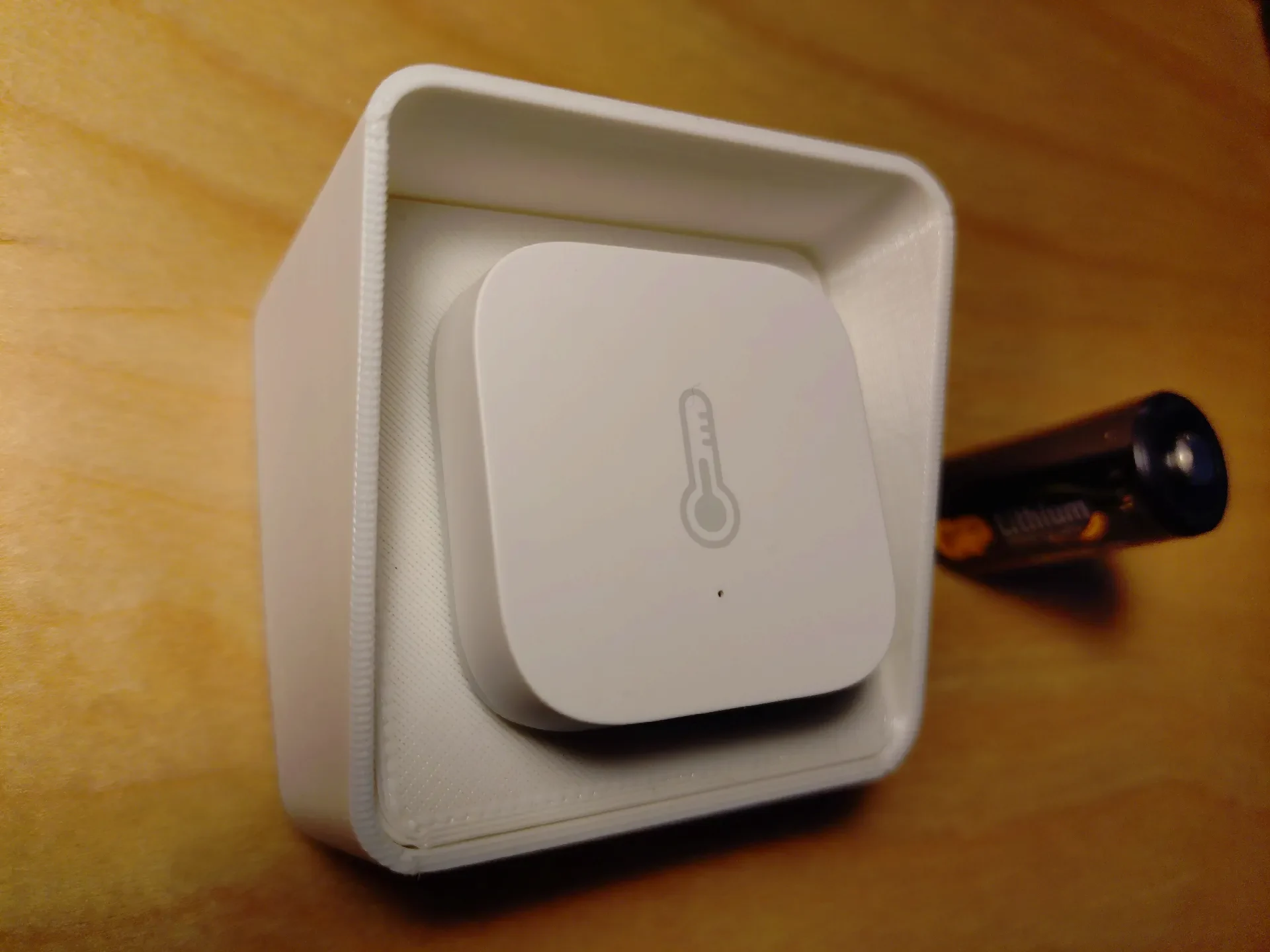

Сделал отверстие в крышке аккумулятора датчика для подачи проводов в датчик, припаял провода к клеммам аккумулятора в датчике и просто прикрепил датчик к коробке двусторонним скотчем (который уже был нанесен производителем на Акаре).

Бленда является дополнительной опцией и сдвигается/снимается по мере необходимости, например, при нажатии кнопки в верхней части датчика.

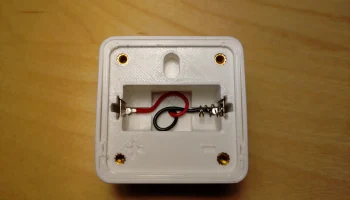

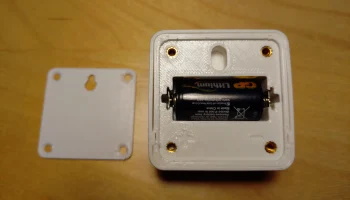

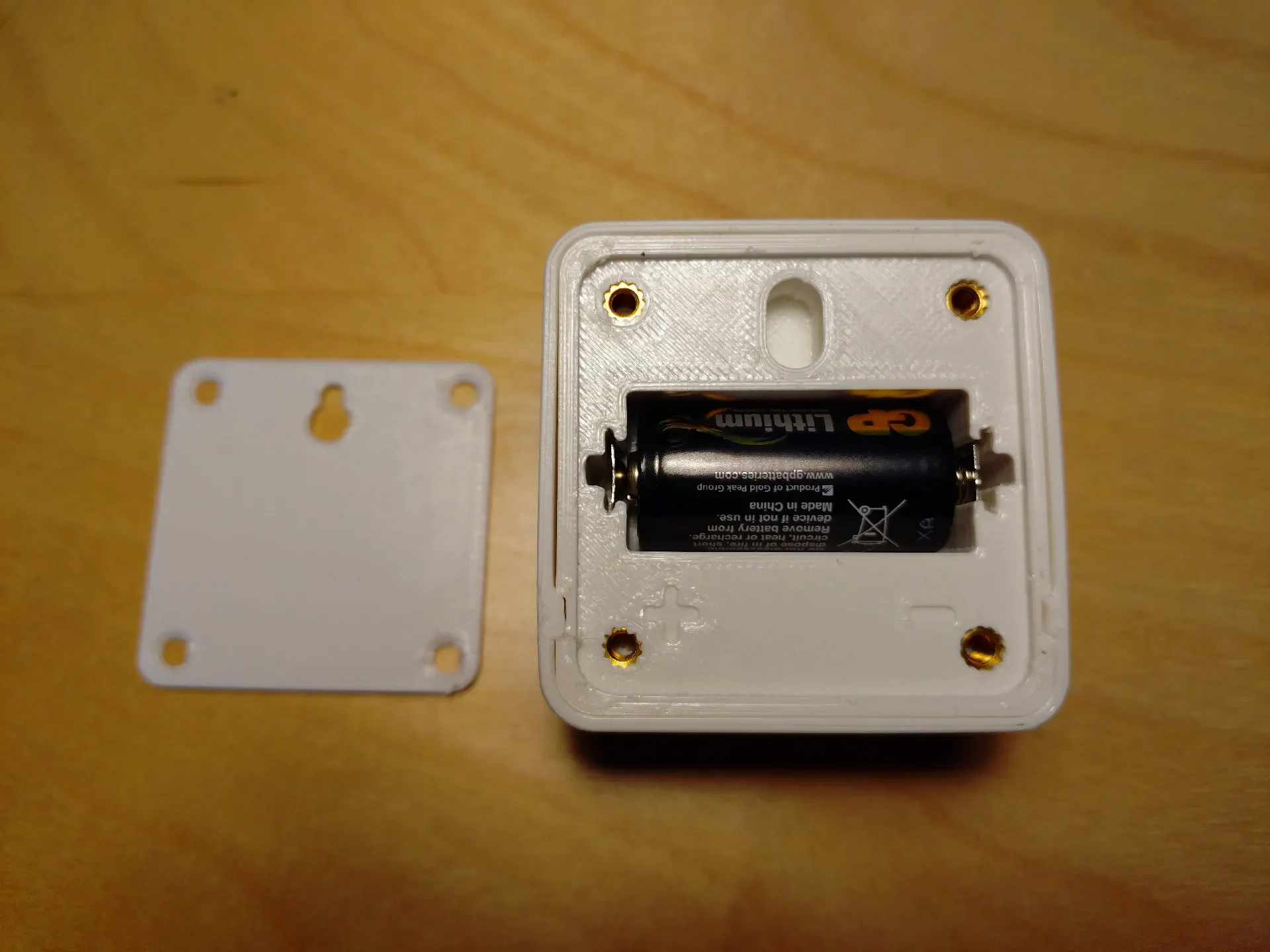

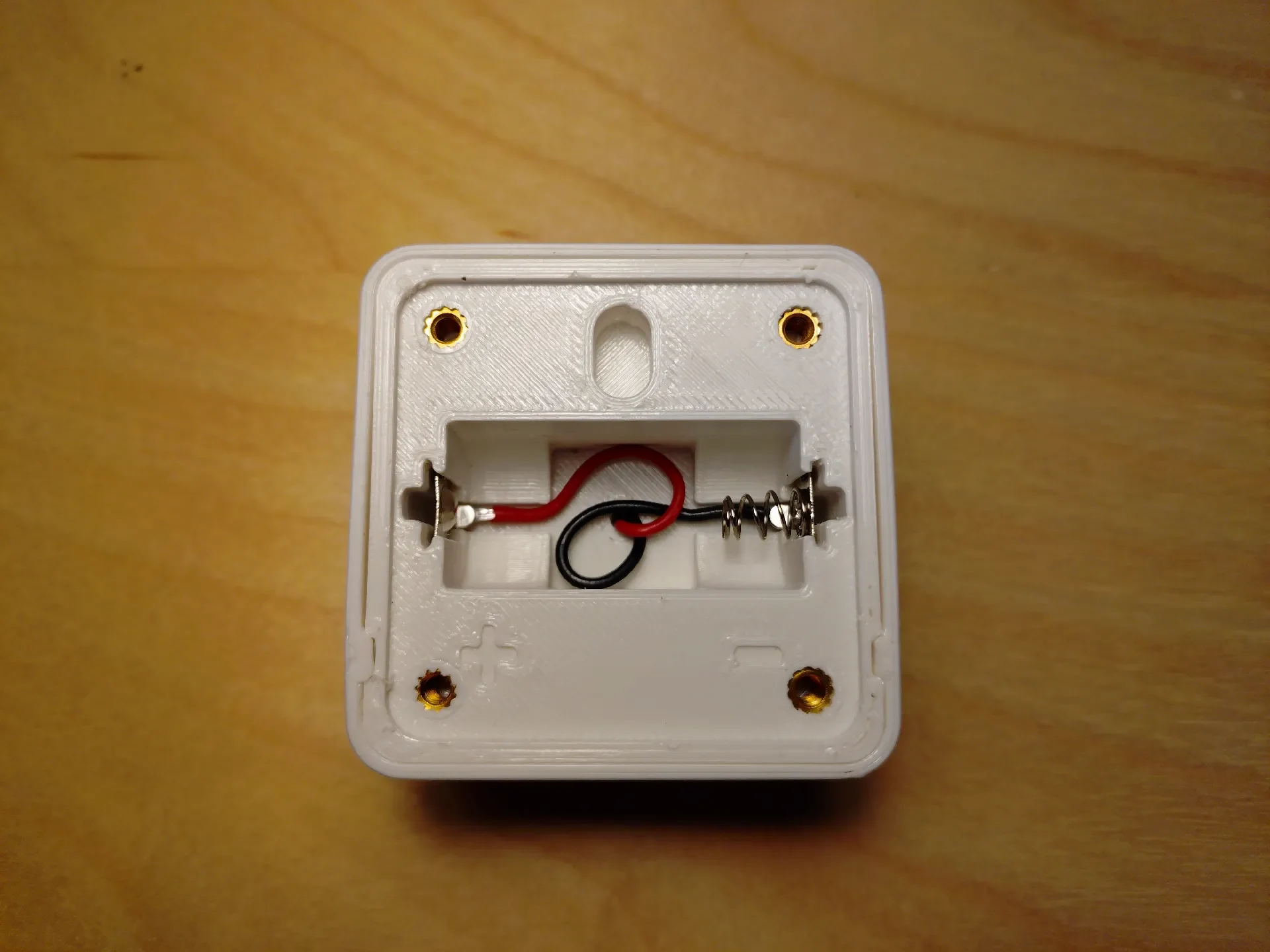

Требуется пара аккумуляторных пружинных контактных пластин шириной 9 мм (см. фото). Ушки пластин согните под 90°, припаяйте к ним провода и просто засуньте их в углубления. См. маркировку ± под батарейным отсеком.

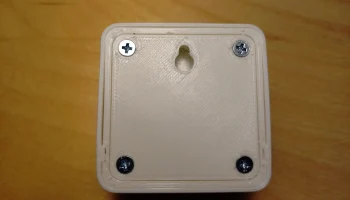

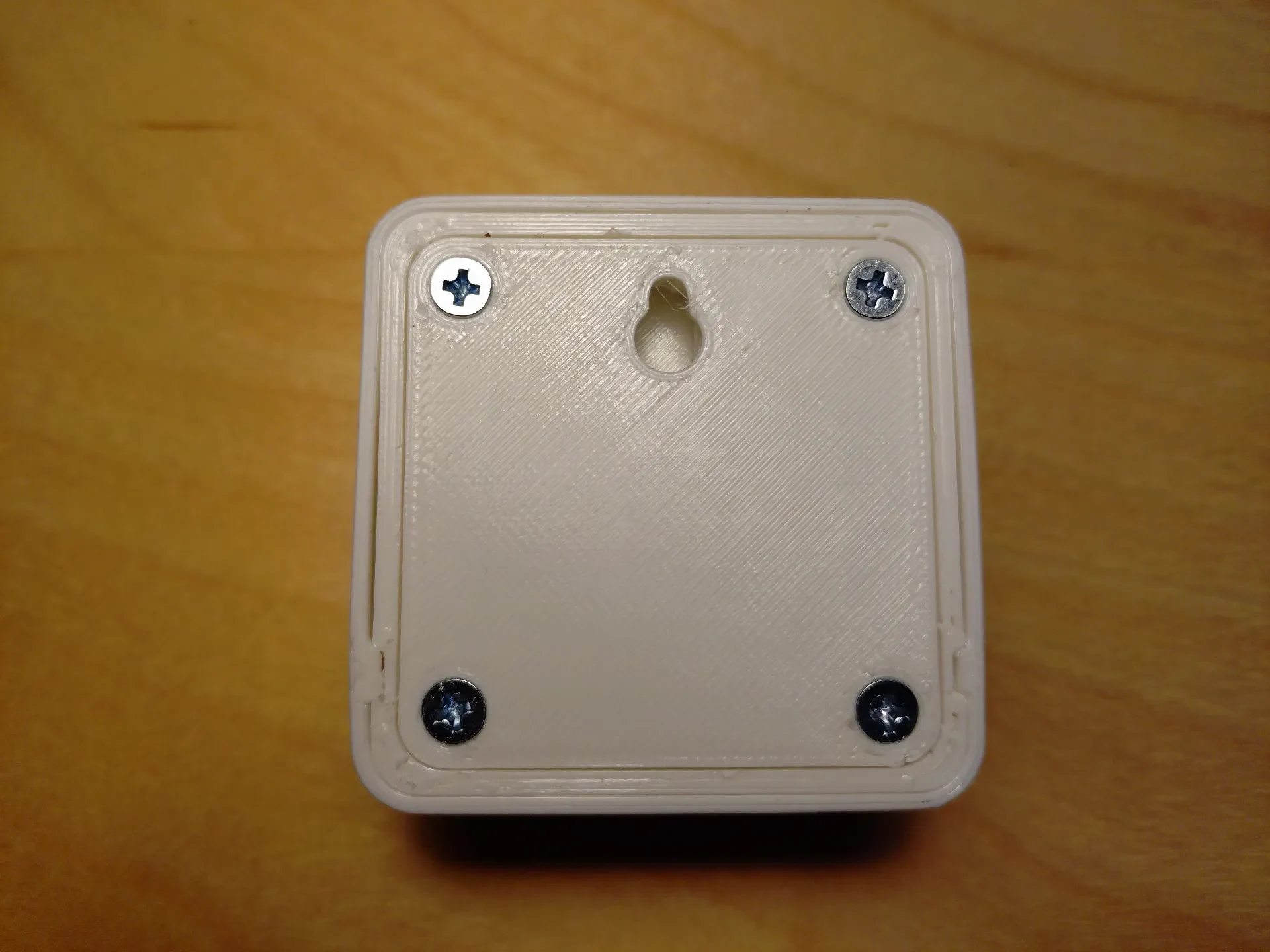

Для крепления крышки необходимы вставки с резьбой М3 и винты.

Напечатано в PETG с 3-мя периметрами, заполнением 20%, без подставок.
