Простое приспособление для тестирования батареи

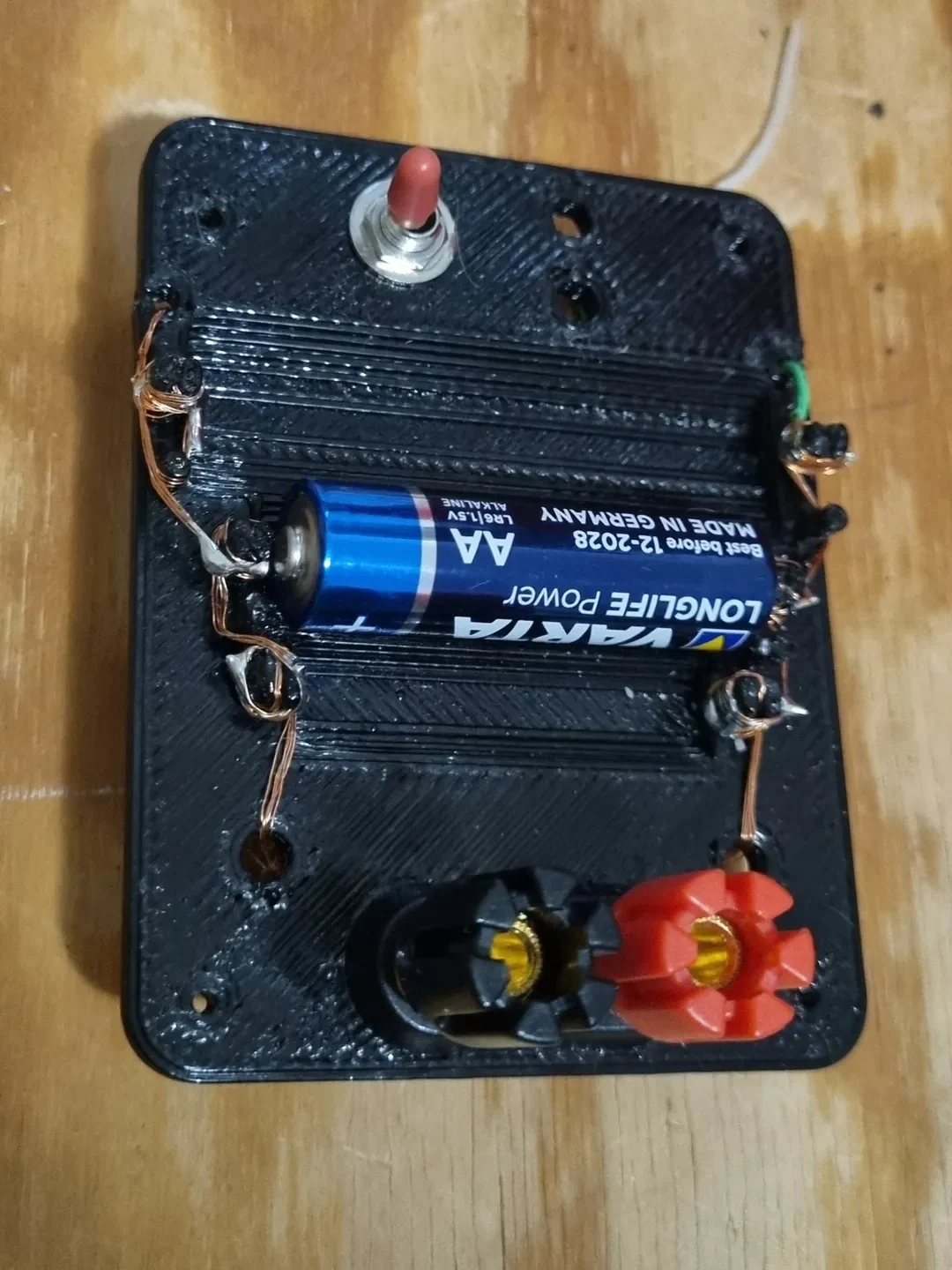

Простой стенд для тестирования батарей типа AAA, AA и 18650. Помогает при измерении нескольких батарей подряд.

Помогите померить батарейки вместе мультиметром. Это не полноценная система, вам понадобится мультиметр.

Я зачистил несколько проводов и повернул их вокруг опроса. Я подключил один конец к одной из двух клемм, а другой — к комбинации переключателя и резисторов. Я немного припаиваю каждую контрольную точку, чтобы сделать ее немного более устойчивой к износу.

Используется вместе с переключателем и резистором 10 Ом, чтобы видеть напряжение батареи, когда батарея находится под нагрузкой. Если батарея новая, ее напряжение без нагрузки будет составлять около 1,5 В, и оно может немного упасть при повороте переключателя на единицу.

Переключатель подключается последовательно с резистором, а они подключаются параллельно аккумулятору. А номинальные значения тока будут около 150мА. Напряжение может быть высоким при низкой нагрузке или отсутствии нагрузки, поэтому важно проверить батарею под нагрузкой, чтобы увидеть ее истинный потенциал. Я обычно думаю, что он израсходован, если под нагрузкой оно ниже 1,2 В. Вот график для тех, кому он нравится, немного точнее: forum.arduino.cc/t/calculate-battery-percentage-of-alkaline-batteries-using-the-voltage/669958
