Чехол/держатель Radiomaster Zorro 18650 - крепление нано...

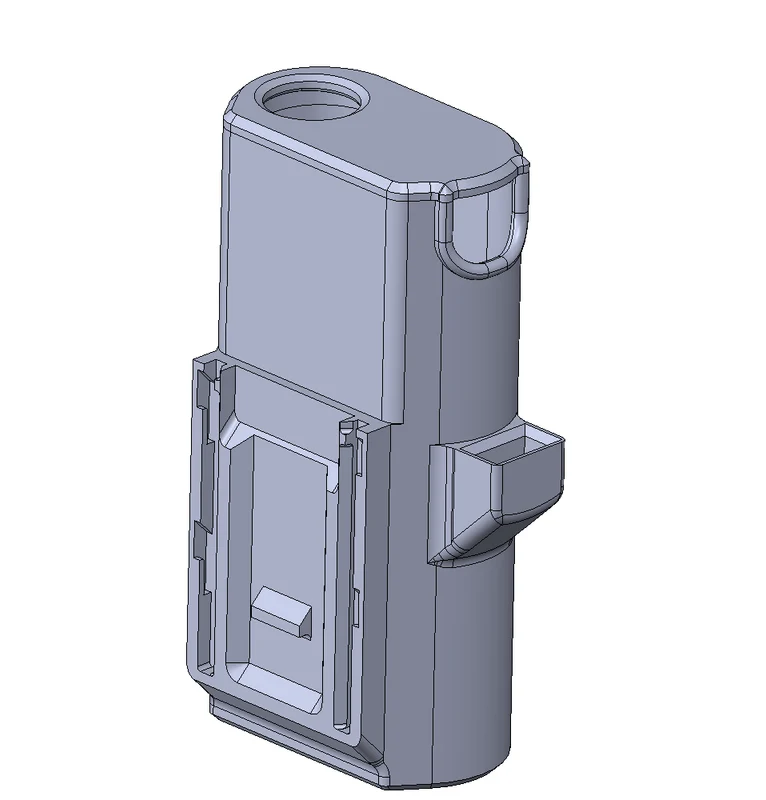

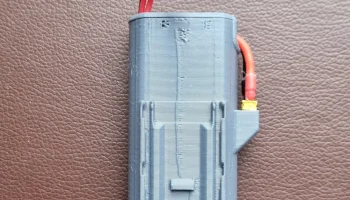

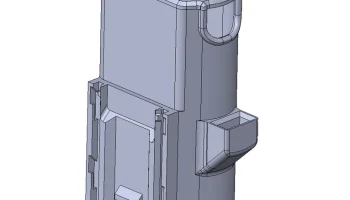

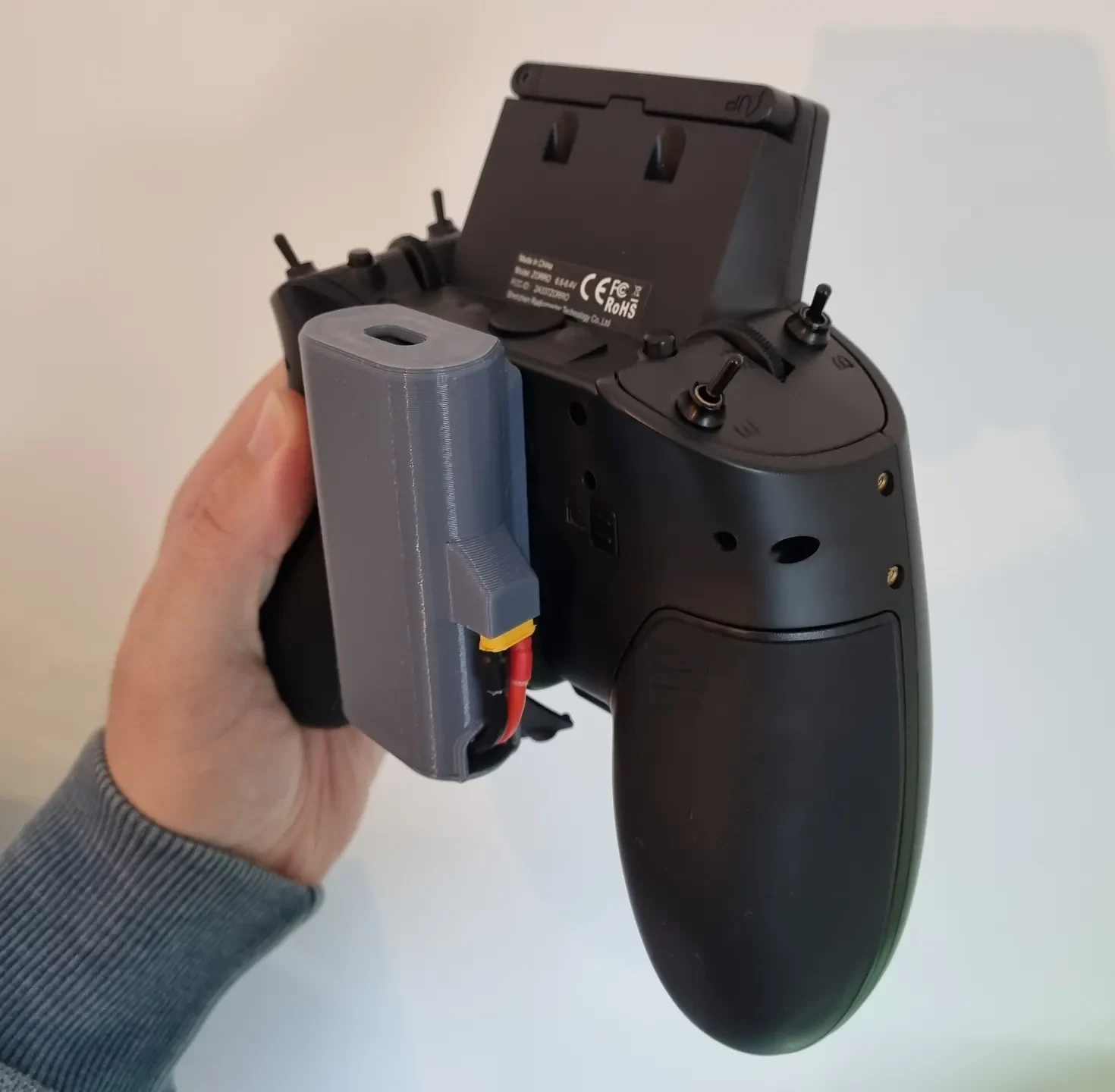

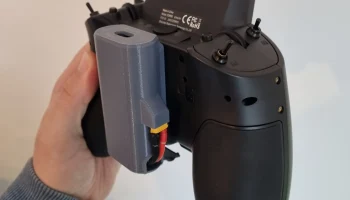

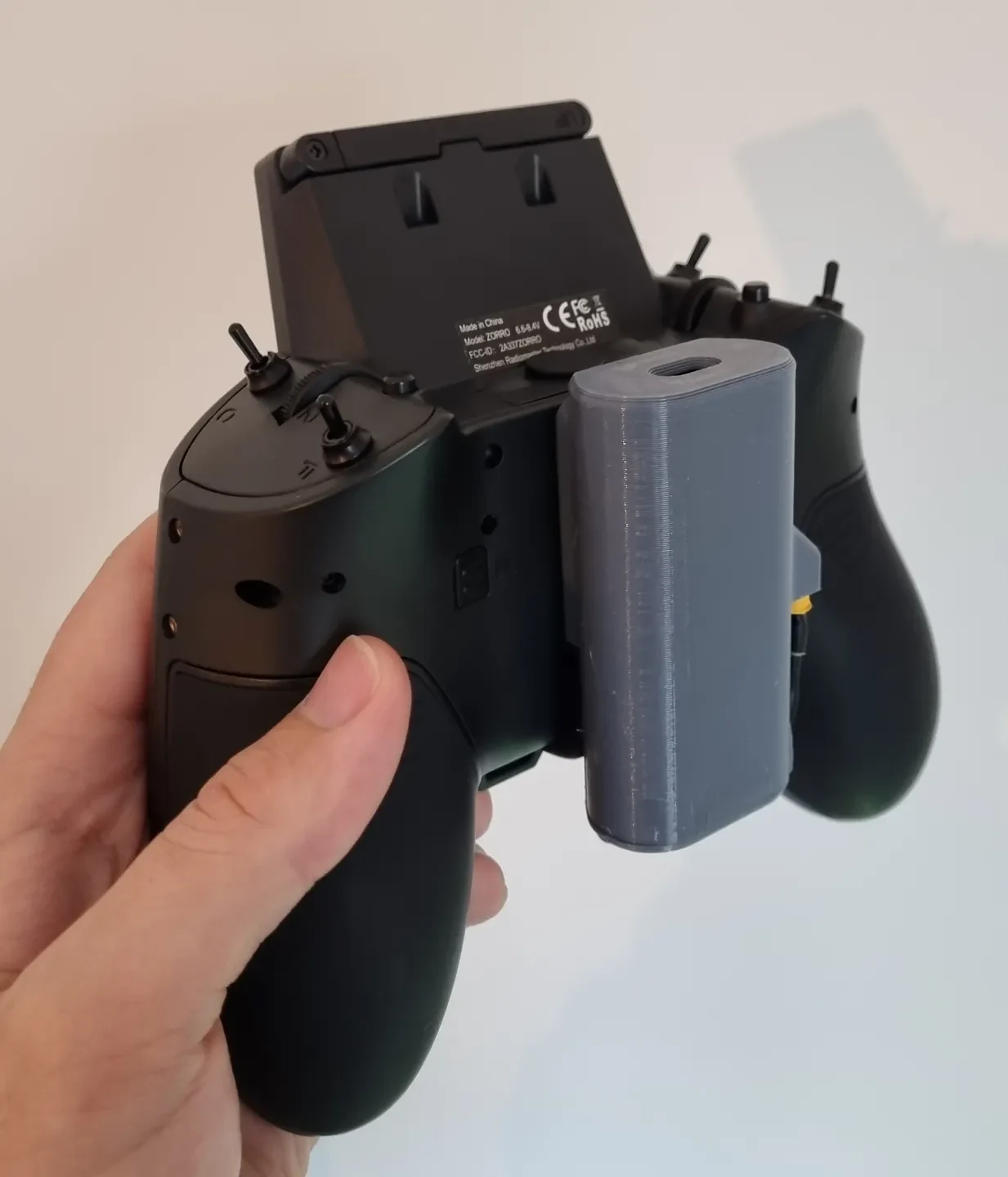

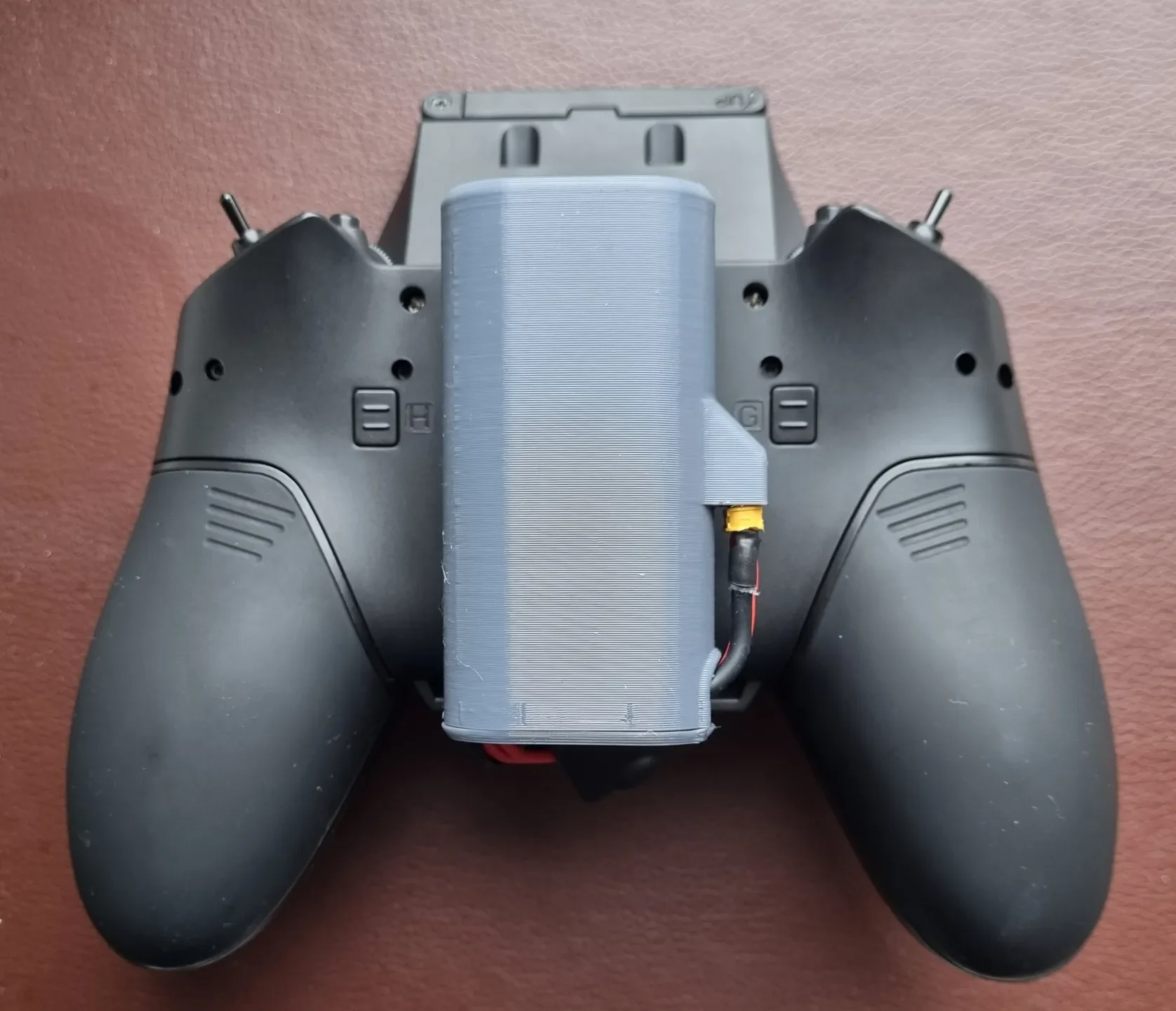

В этом чехле находится самодельный аккумулятор 18650, который крепится к интерфейсу наномодуля на задней панели Зорро. При необходимости аккумулятор можно легко снять для зарядки, и он будет легко обеспечивать питание радиостанции в течение нескольких часов подряд без использования внутренних аккумуляторов.

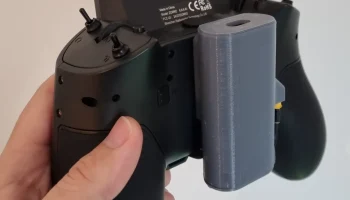

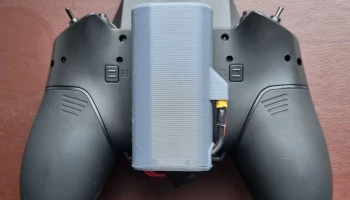

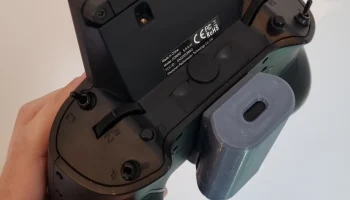

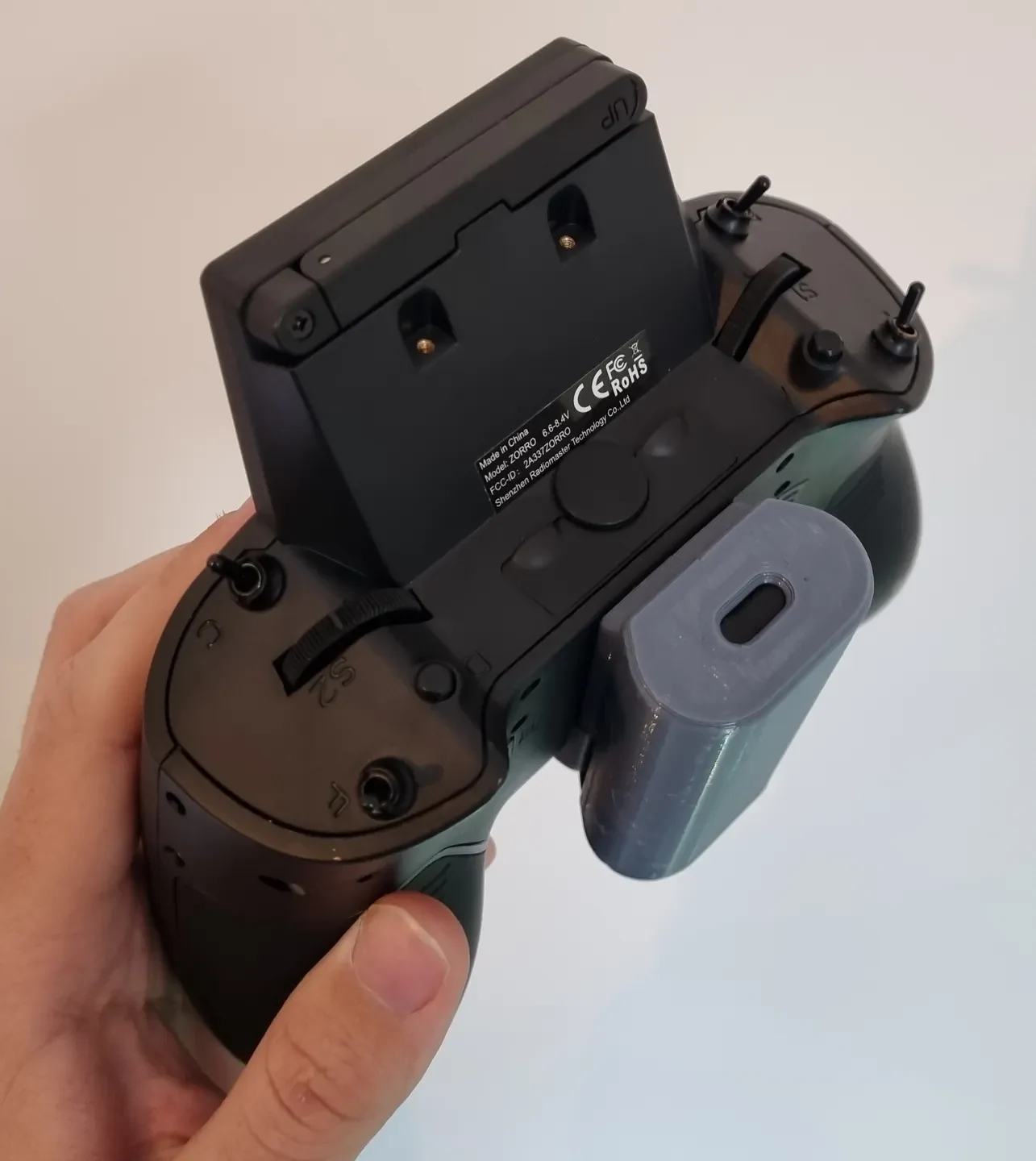

Центр тяжести радио не затрагивается, поэтому нет дисбаланса, элементы закрыты, но не приклеены к радио, а разъем xt30 хранится таким образом, чтобы обеспечить легкий доступ.
Все детали были напечатаны с использованием высоты слоя 0,32 мм, однако никакие конструктивные особенности не требуют заданной высоты. Опоры требуются только для небольшой вкладки, которая позволяет блокировать модуль — я использовал опоры для деревьев, и они легко снимаются. Я бы рекомендовал использовать периметр арахны из-за разной толщины стенок.
Напечатано в PETG.
Батарея:

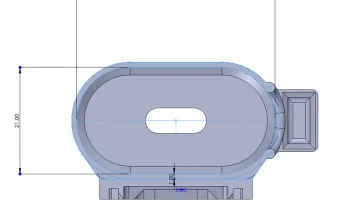

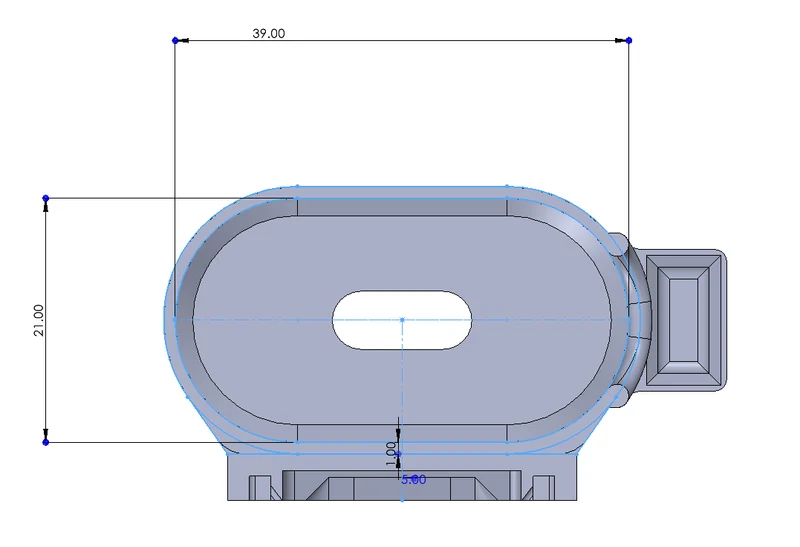

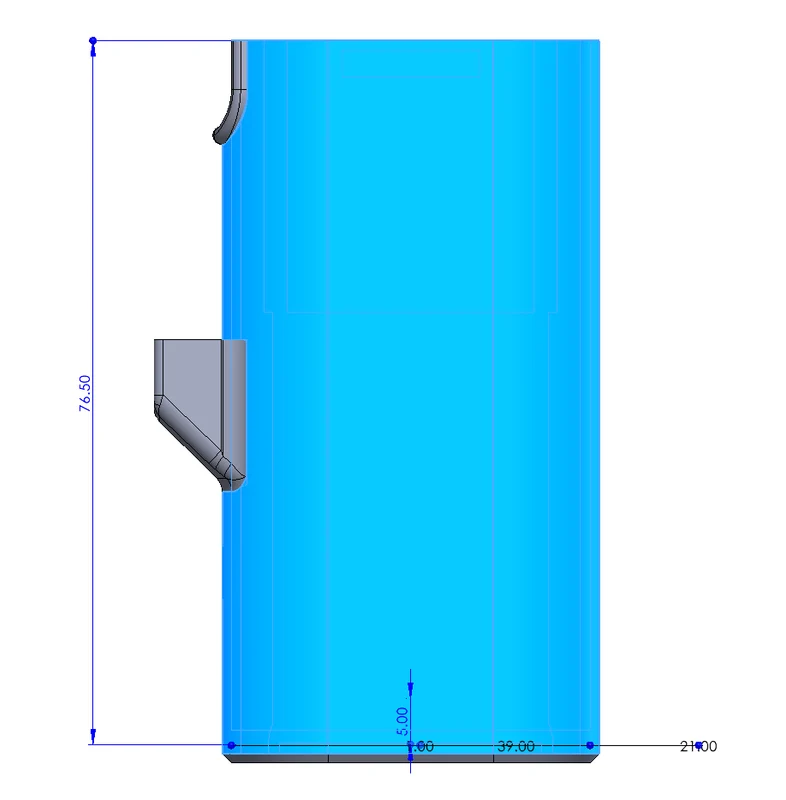

Я использовал несколько слоев изоленты вокруг своих ячеек, и это скользящая посадка — надеюсь, это позволит вам настроить посадку ваших ячеек по своему вкусу в зависимости от того, насколько вы хотите ее удалить — я включил несколько изображений, показывающих профиль полости и высоту для справки.

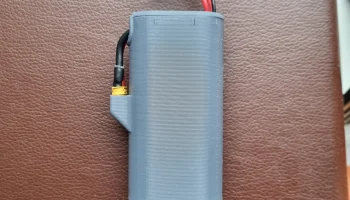

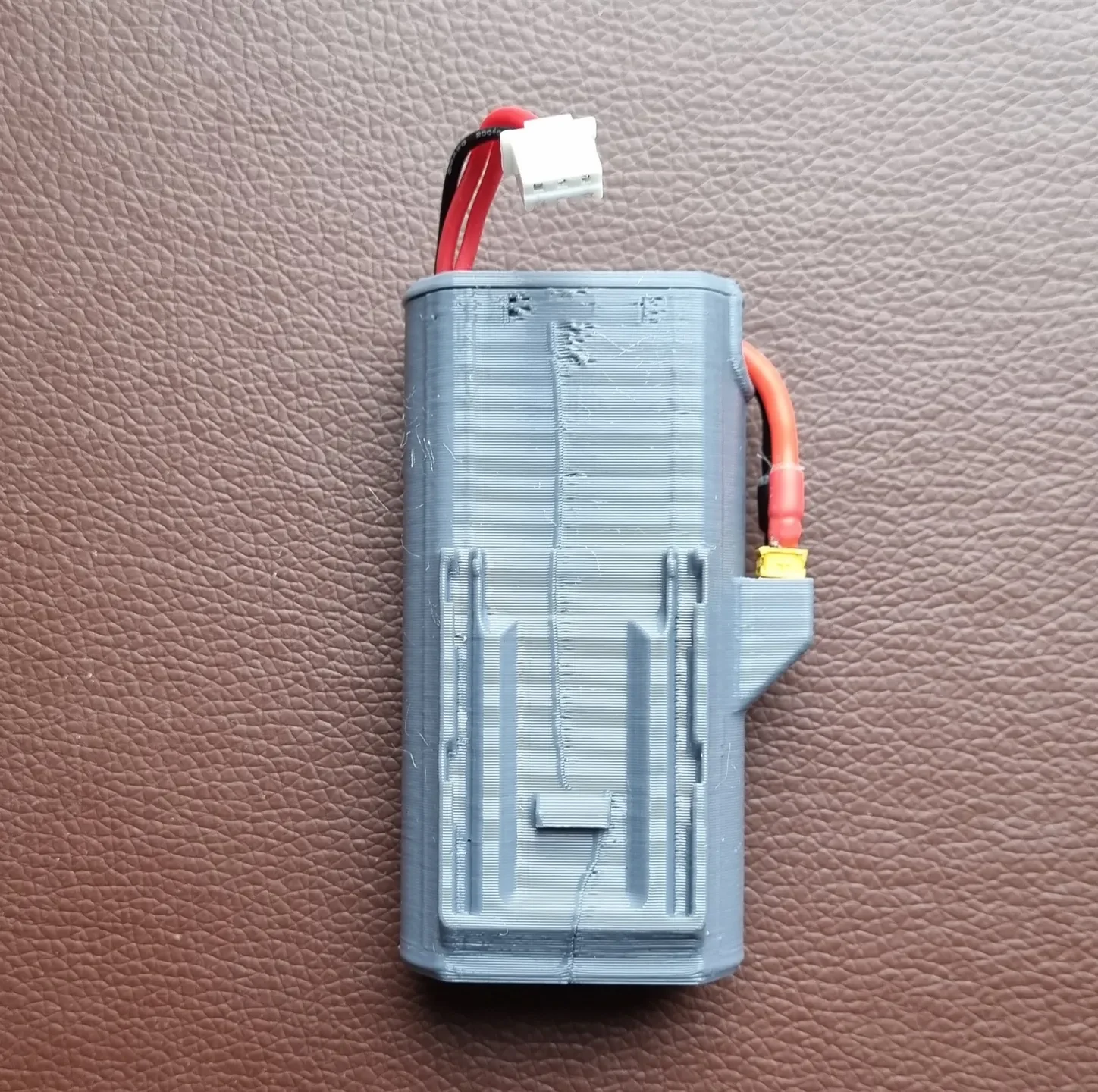

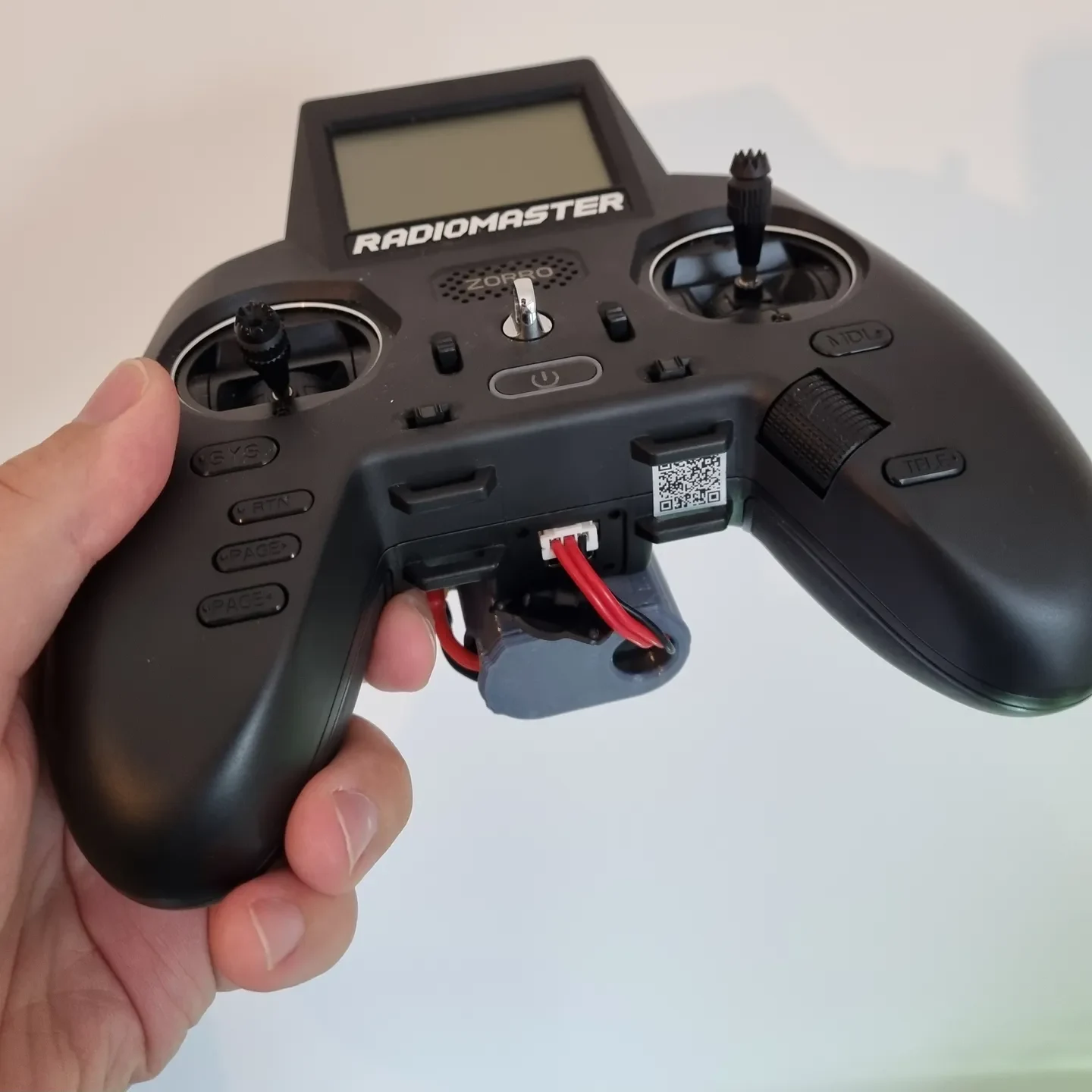

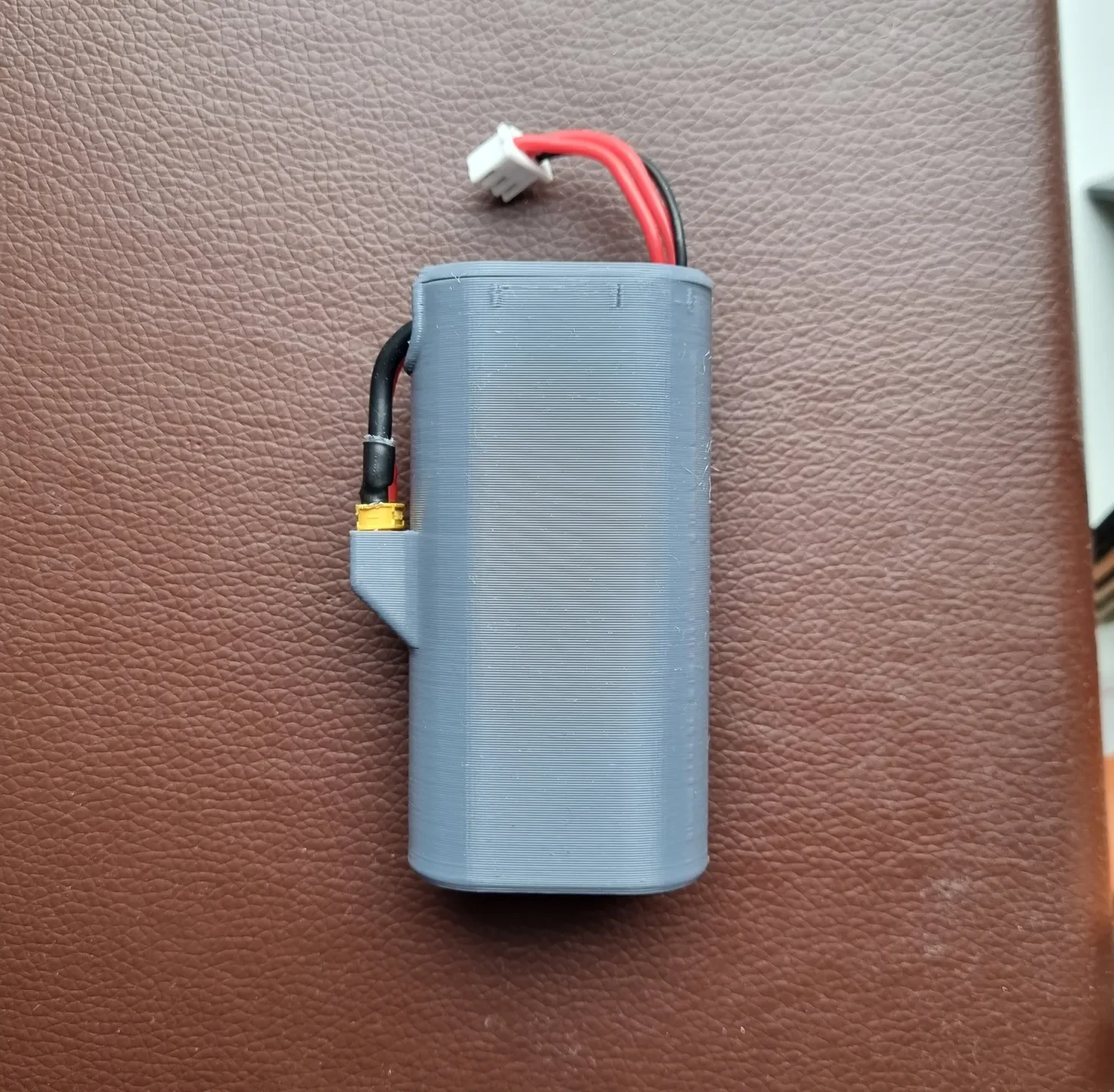

Я также включил фотографию своей ячейки и длины проводов XT30 и баланса. Ориентация XT30 не зависит от ориентации, но я бы постарался максимально приблизить длины своих кабелей — если что-нибудь, сделайте вывод баланса немного длиннее.
Не стесняйтесь задавать любые вопросы, и я постараюсь помочь. .sldprt включены, поэтому вы можете вносить любые изменения в соответствии с вашими потребностями.
