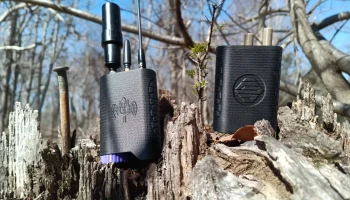

Trident - беспроводная радиостанция Rak LoRa с полным ра...
Это радиошасси LoRa разработано для RAKwireless WisBlock 19007 с ядром RAK 4631. Эта модель сложна и полезна: большинство конфигураций требуют пайки, общих знаний в области электротехники, прошивки и т. д. Допуски на этом отпечатке жесткие, зазоры при сборке составляют 0,25 мм. Прежде чем пытаться, узнайте о потенциальных ограничениях вашей нити и принтера.
Trident оснащен тремя креплениями для антенн SMA для LoRa (915 МГц), Bluetooth (2,4 ГГц) и ГЛОНАСС GPS (~ 1575 МГц). Это позволяет максимально раскрыть потенциал этого радиокомплекта в портативном режиме, а также позволяет быстро адаптироваться к мобильной базовой станции с настройкой наружной антенны с высоким коэффициентом усиления. Кроме того, есть варианты для входящих в комплект антенн RAK PCB, если вы просто хотите быстро настроить и запустить его.
Достаточно компактный: ширина 74 мм, глубина 32 мм, высота 105 мм без антенн. Хотя в мои намерения никогда не входило быть самым маленьким или самым легким, я хотел создать самый прочный и универсальный печатный корпус для этой радиоплатформы.

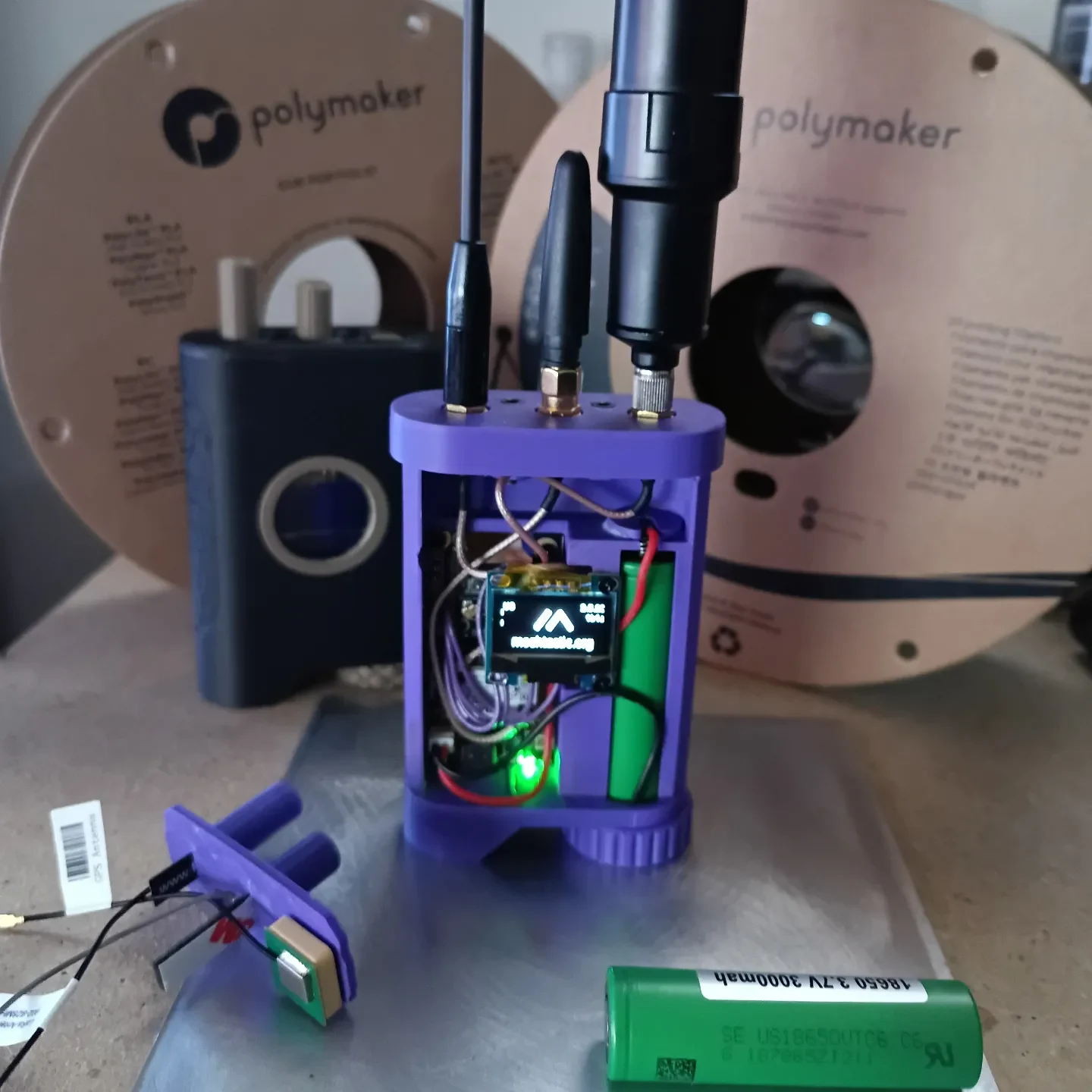

Аккумулятор стандартный 18650, используется во многих фонариках и других готовых гаджетах. Я разработал печатный механизм с завинчивающейся крышкой, чтобы упростить замену батарей в полевых условиях. Это отличная возможность быстро заменить батарею во время похода или похода без необходимости подзарядки. Эта настройка не мешает работе порта USB-C, а зарядка через USB также работает отлично!

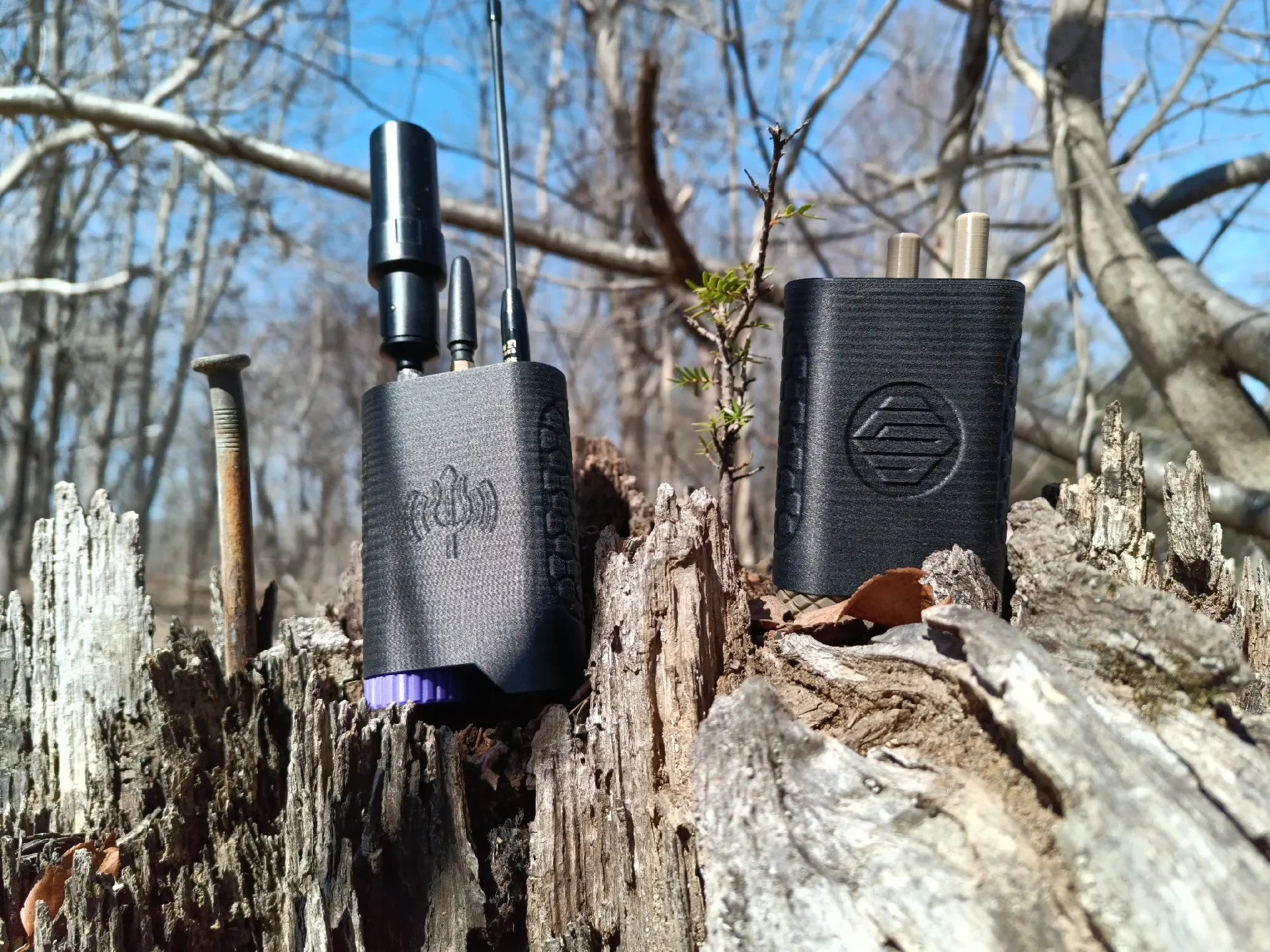

Trident имеет четыре варианта внешней оболочки: на одной изображена эмблема Trident, а на другой — вариант с простой спинкой. Каждый из них содержит два подварианта, состоящие из вариантов без экрана и OLED. На одном из моих демонстрационных отпечатков выгравирован почтенный логотип Fiberon, хотя я сохраню этот файл для личного использования (если не разрешено иное), поскольку он содержит логотип, которым я не владею.

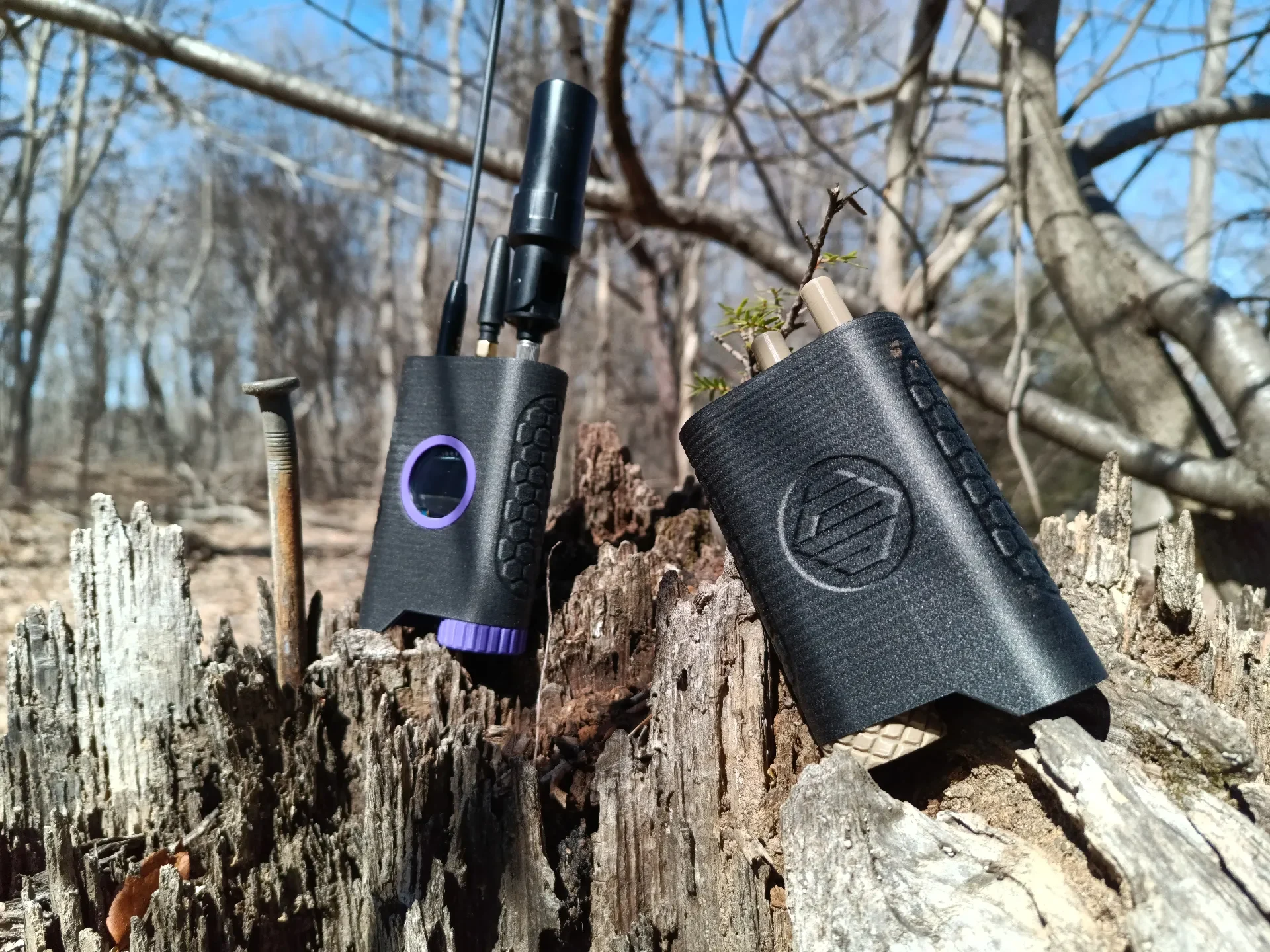

OLED-дисплей защищен недорогим 30-миллиметровым часовым стеклом, встроенным в безель с принтом. Существуют варианты рамок либо для термофиксируемых вставок (M2 и M3), либо для прямого ввинчивания в пластик, если вы того пожелаете. В комплект входит усеченный внешний корпус для тестирования открытой рамы в собранном виде, а также зарядная база, которая подводит кабель USB-C к п��ате.
Включены .STL, .STEP и файл Fusion. Все файлы .STL были экспортированы в правильной ориентации для печати.
В комплект также включен простой в использовании PDF-файл для печати и сборки, и, если возникнет необходимость, я могу создать видеоурок по сборке.
ЧАСТИ
ОБЯЗАТЕЛЬНО! Модуль RAK Wireless 19007 Wisblock с ядром 4631:
amzn.to/3Fz6bZn
Модуль определения местоположения RAK Wireless RAK12500 GNSS GPS:
amzn.to/43RycFu
Я выбрал эту фантастическую антенну LoRa 915 МГц от Muzi Works, но подойдет любая 915 МГц:
amzn.to/4kBxiDi
Несколько отличных маленьких, коротких антенн 2,4 ГГц для управления Bluetooth, опять же, все в этом диапазоне будет работать:
amzn.to/4kwzEmP
Наиболее легко найти GPS-антенну в диапазоне 150 МГц и обычно предназначенную для морских приложений, отслеживания домашних животных и т. д. Они НЕ будут работать с GPS-модулем RAK. Вам нужно найти антенну ~1575 МГц, например, эту антенну ГЛОНАСС/GPS, которую я выбрал:
amzn.to/4iWN2yR
Примечание по выбору и совместимости антенны: в этом проекте я использовал разъемы SMA «мама» и U.FL/IPX/MHF1, которые подключаются к разъемам IPX на модулях RAK. Это решение означает, что все антенны, которые я использовал, являются штекерными SMA. Вы можете выбрать любые разъемы, совместимые по размеру, но помните о различиях между разъемами SMA «папа» и «мама» и RP-SMA, чтобы сделать более разумный выбор при покупке компонентов.
Разъемы сквозного монтажа SMA Female — IPX. Это неприлично высокое качество за свою цену:
amzn.to/4iXJsEC
Беспроводной OLED-дисплей RAK, хотя подойдет любой регулируемый OLED-дисплей I2C размером 128x64 с разъемом:
amzn.to/4iNp9tO
При использовании OLED используется кварцевое часовое стекло диаметром 30 мм, хотя вы можете приобрести немного более дорогое сапфировое стекло для большей устойчивости к царапинам и прочности:
amzn.to/4iY103u
Для контактов аккумулятора требуется силиконовый провод калибра 20:
amzn.to/3DOgHve
При желании для подключения к OLED-дисплею можно использовать более тонкий провод.
Также для
