18650 Фонарь с батарейным питанием и спиральной нитью на...

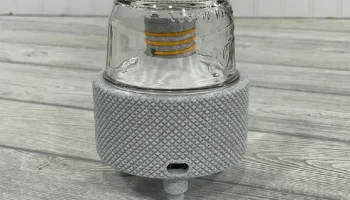

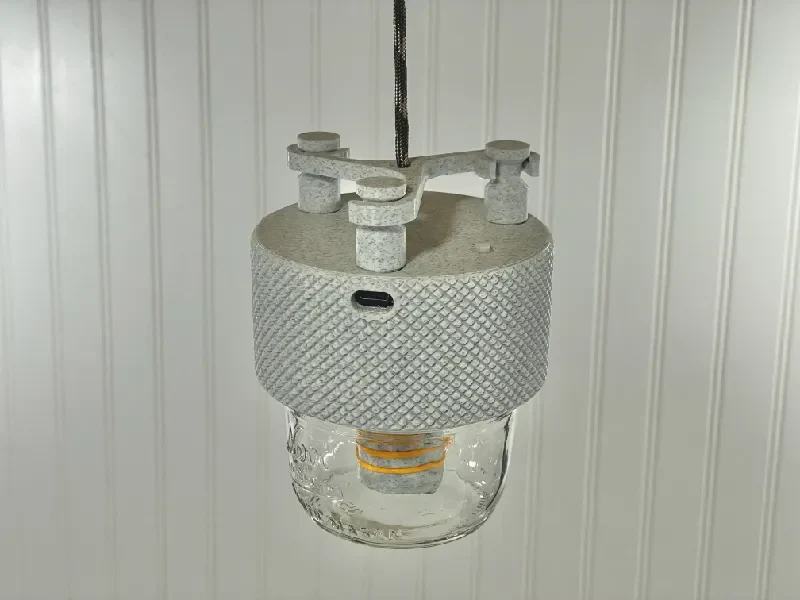

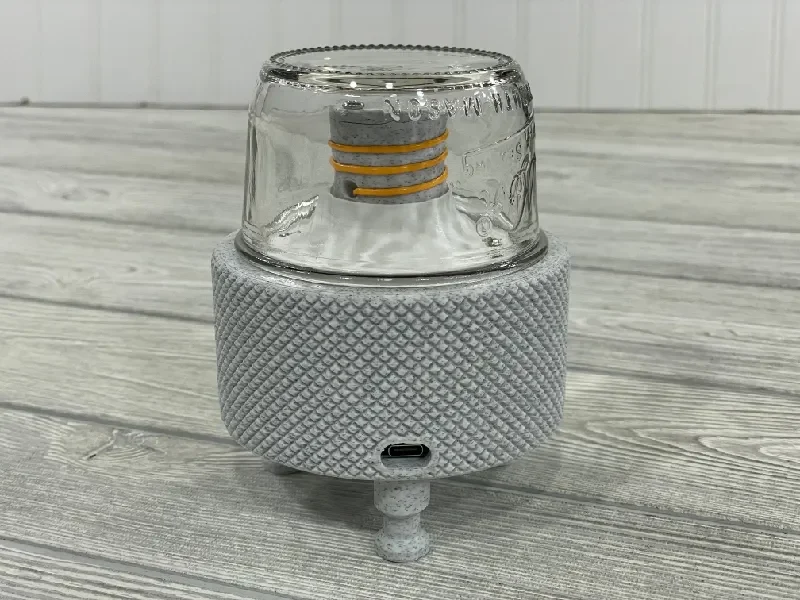

Это фонарь на батарейках со спиральной нитью накаливания «лампочка Эдисона». Он подойдет для любой консервной банки с широким горлышком. Питается от литий-ионного аккумулятора 18650. Тестирование с помощью моего мультиметра показало, что эти лампы потребляют около 115 мА при напряжении 3,0 В.

Никаких опор не требуется, по крайней мере на моем Ender 5. Я печатал с высотой слоя 0,2 мм, и все подошло идеально.

Для понижения напряжения до 3,0 В требуется понижающий преобразователь. Предусмотрено место для зарядного устройства USB-C. Потребуется некоторая пайка.

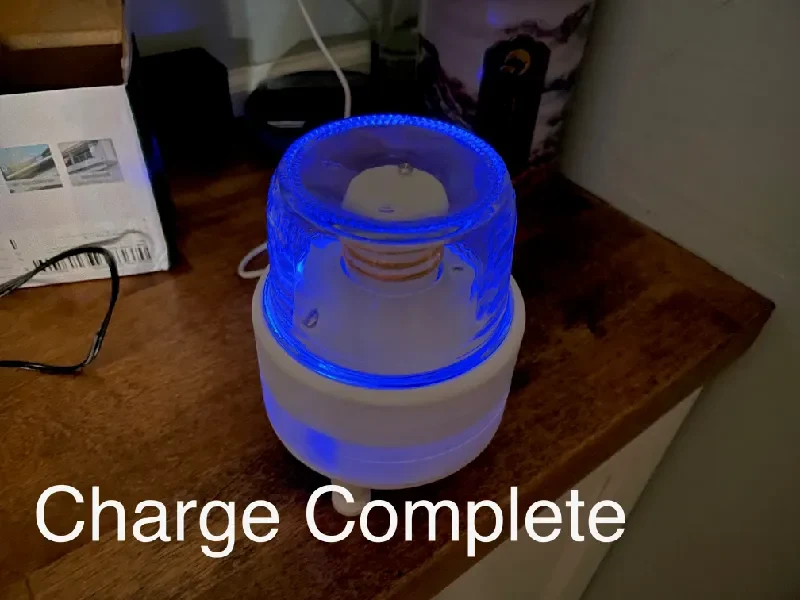

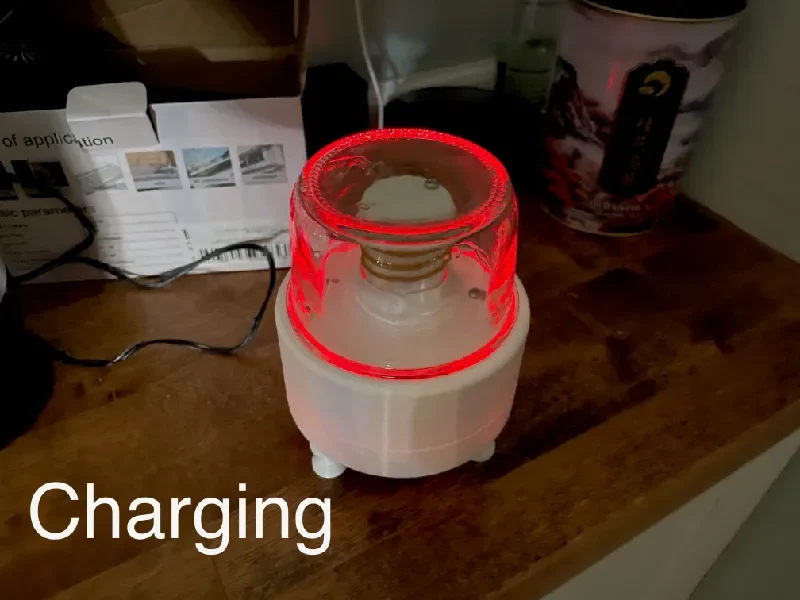

Светодиоды на зарядном устройстве заставляют загораться стеклянную банку. Красный означает, что идет зарядка, синий — зарядка завершена. Фонарем можно пользоваться во ��ремя зарядки.

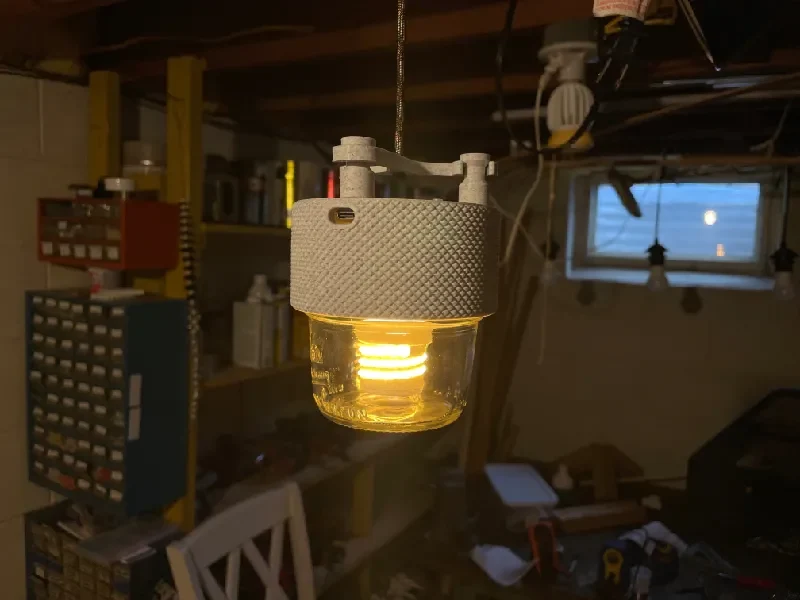

Чтобы повесить это, я рекомендую использовать массивный крючок для паракорда.

Требуемые детали

Светодиодная нить 300 мм

Контакты батареи

Самоблокирующаяся кнопка (1208YD, WBK-1208)

Понижающий понижающий преобразователь постоянного тока в постоянный (LM2596S)

Зарядное устройство и модуль защиты литиевой батареи (TP4056)

Резьбовые вставки M3xL4xOD5 (всего 9)

Винты M3x6 (всего 9)

Мультиметр

Процесс сборки

С помощью мультиметра установите понижающий преобразователь на выходное напряжение 3,0 В.

Добавьте резьбовые вставки (9).

Припаяйте два 3-дюймовых черных провода к переключателю.

Подключите один черный провод к разъему «OUT-» зарядного устройства.

Подключите другой черный провод к разъему «IN-» понижающего преобразователя.

Подключите 6-дюймовый красный провод к «OUT+» зарядного устройства и «IN+» понижающего преобразователя.

Припаяйте 6 дюймов провода к двум пружинным контактам батареи. Один черный, один красный.

Добавьте черный контакт батареи в нижней части трубки.

Пропустите красный контакт батареи через верхнюю часть трубки. Оставьте около дюйма вверху и дайте контакту батареи немного свисать.

Подготовьте светодиодную нить. Добавьте примерно 8 дюймов проволоки на каждом конце. Положительная сторона имеет выемку. Я использую самые маленькие разъемы для проводов с пайкой (белая полоса), но прямая пайка подойдет.

Добавьте к модели светодиодную нить сплошной желтой стороной наружу.

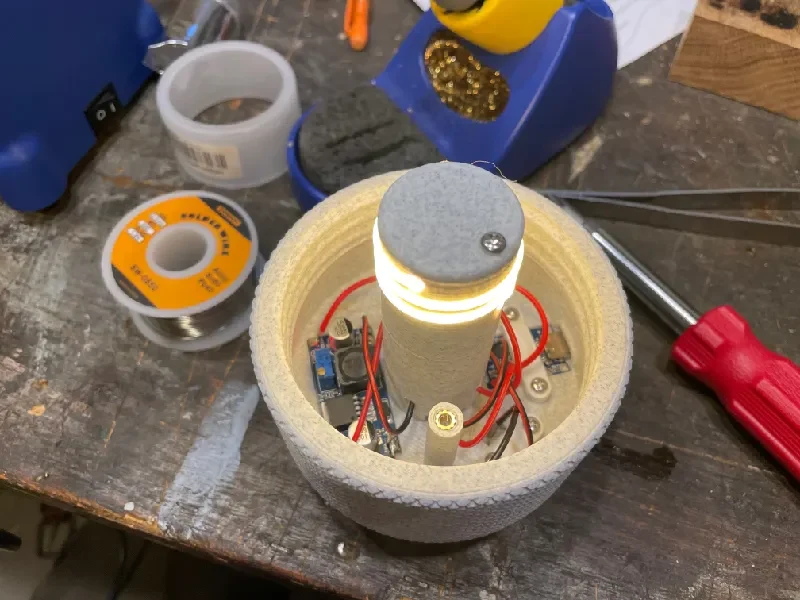

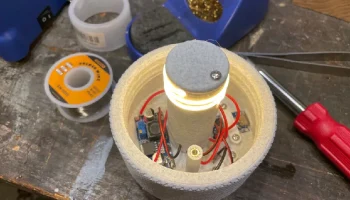

Прикрутите переключатель, зарядное устройство и понижающий преобразователь на место.

Подсоедините черный контакт аккумулятора к «B-» на зарядном устройстве.

Подключите красный контакт аккумулятора к «B+» на зарядном устройстве.

Подключите провод накаливания красного светодиода к «OUT +» понижающего преобразователя.

Подключите черный провод накаливания светодиода к разъему «OUT -» понижающего преобразователя.

Убедитесь, что нижняя пружина находится в правильном положении, и вставьте аккумулятор отрицательной стороной вниз.

Совместите верхний контакт батареи с крышкой и закрутите крышку.

Осторожно наденьте накладку на фонарный столб и прикрутите ее.

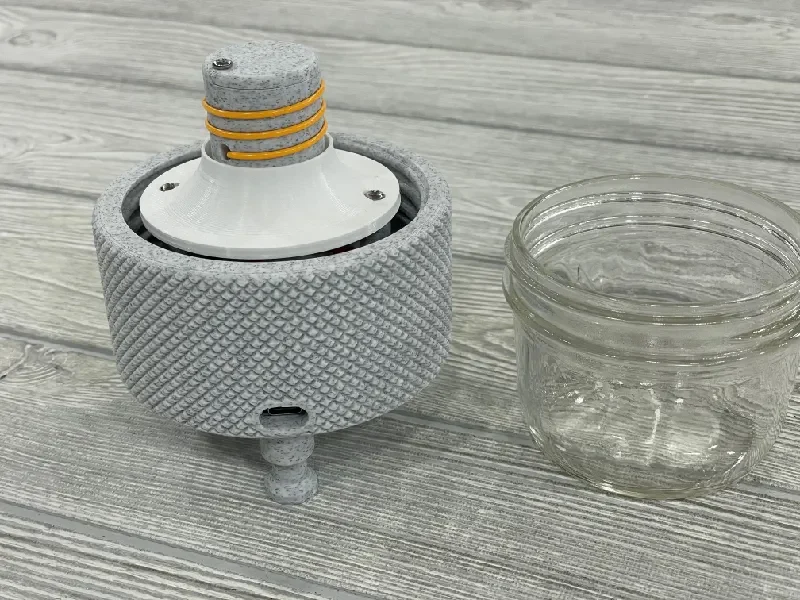

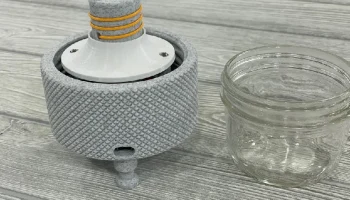

Накрутите на банку.
