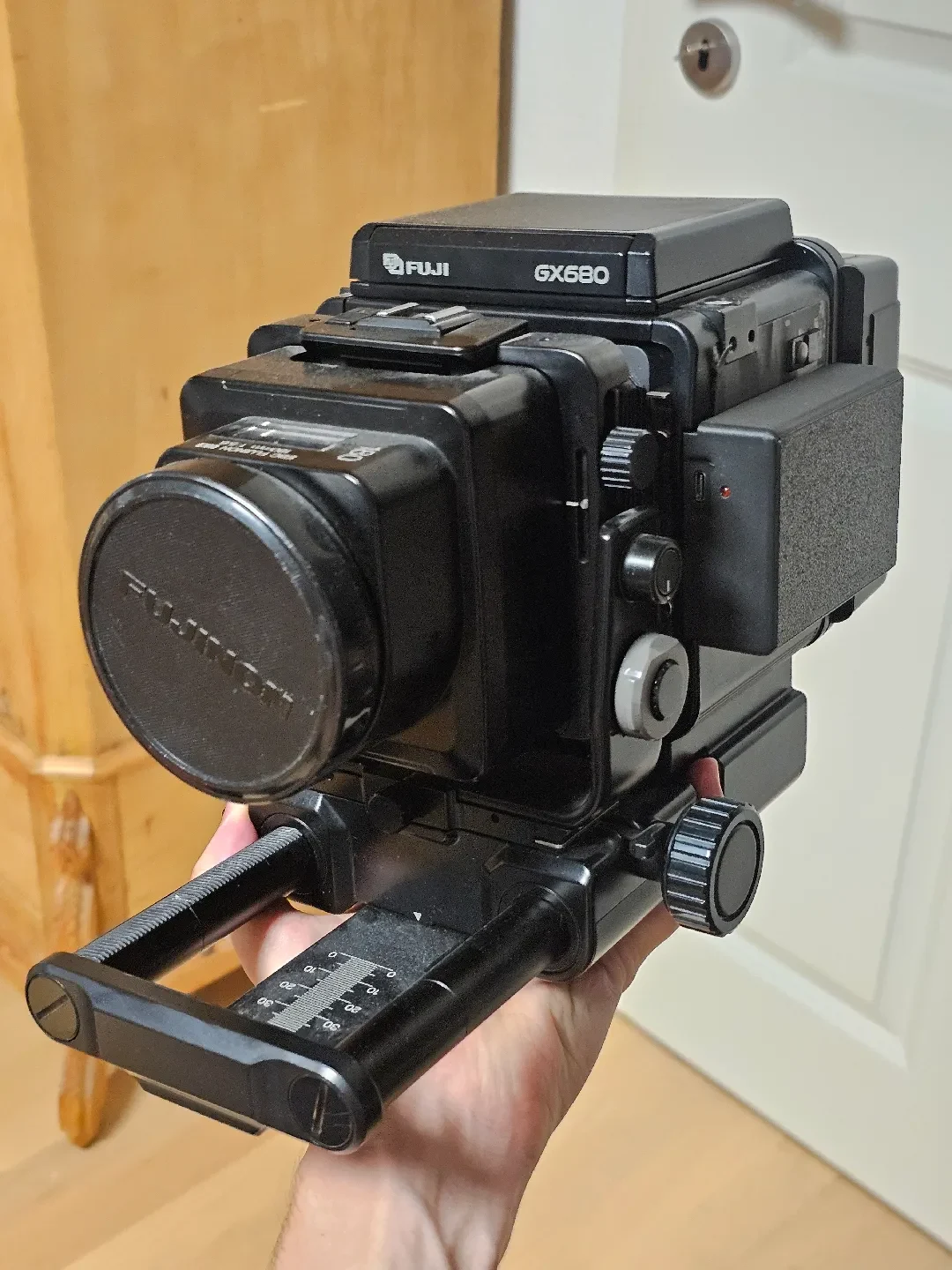

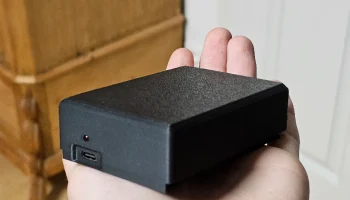

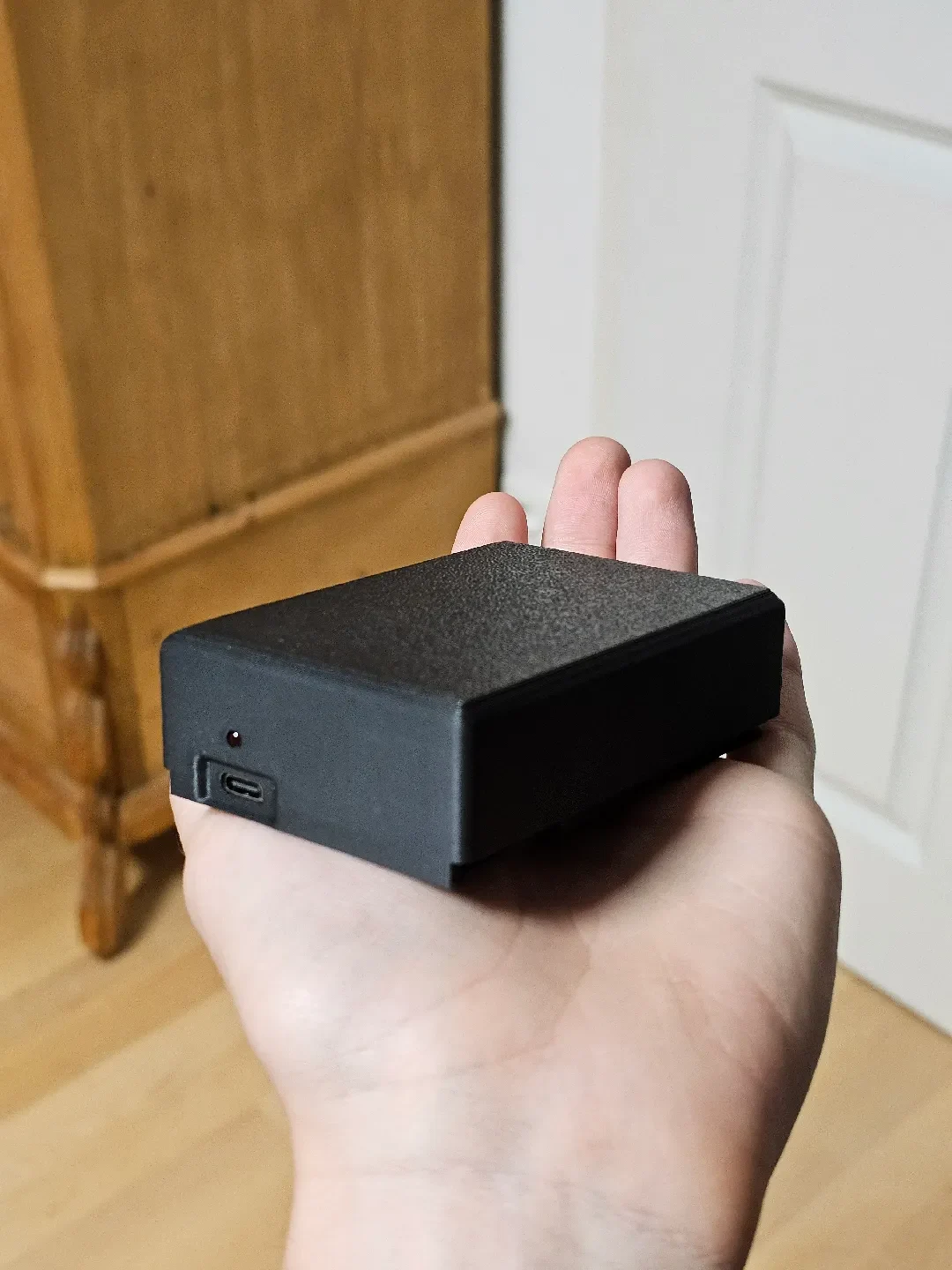

Запасной аккумуляторный блок Fuji GX680 USB-C с 2x 18650...
На мой взгляд, это лучший и дешевый способ модернизировать ваш GX680. Срок службы батареи с двумя элементами 18650 был отличным, а конструкция относительно проста. Все детали доступны на Алиэкспресс.
Это ремикс великолепного батарейного отсека типа АА от Futigue для Fuji GX680. Я смоделировал корпус сверху, добавил кабельные каналы и монтажные отверстия для BMS/платы зарядки, а также изменил натяжение пружины, поскольку она была слишком мягкой для моей камеры.

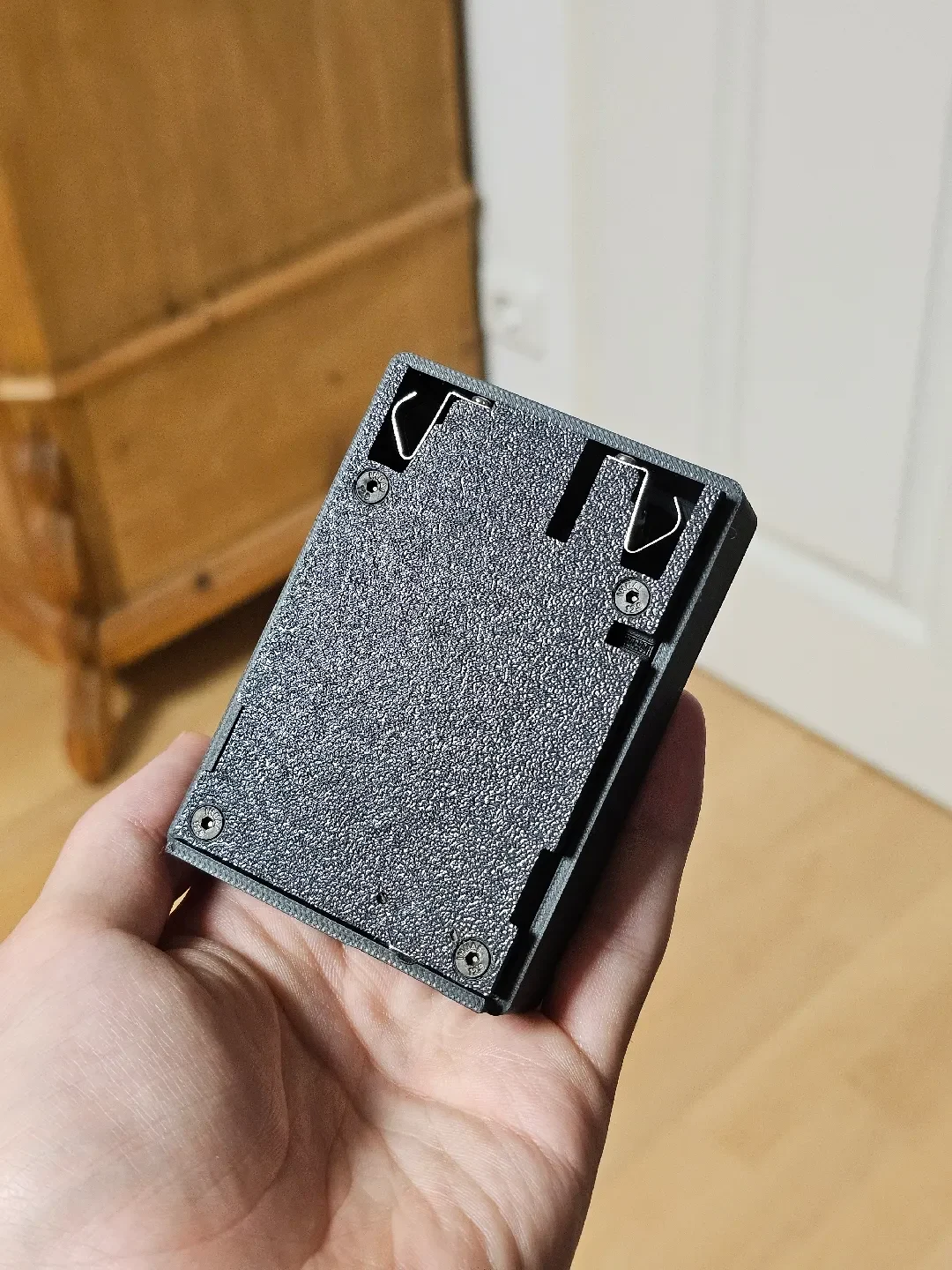

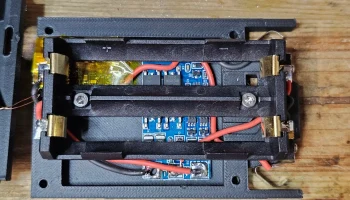

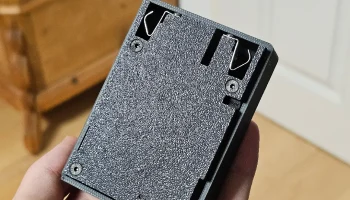

Чтобы собрать это, используйте двусторонний скотч, чтобы скрепить все детали, и, при необходимости, добавьте несколько винтов на плату USB-C. Металлические контакты также прикручиваются с помощью пластиковых/деревянных шурупов, а держатель 18650 и корпус монтируются с помощью винтов M3 и вставок для термопрессования.
Все, что вам нужно для печати, это корпус и крышка. Файл f3z предназначен на тот случай, если кто-то захочет/должен внести какие-либо изменения.
Части, которые я использовал:

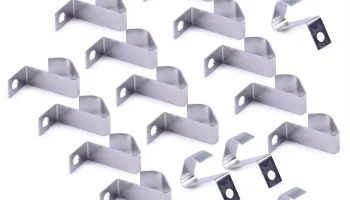

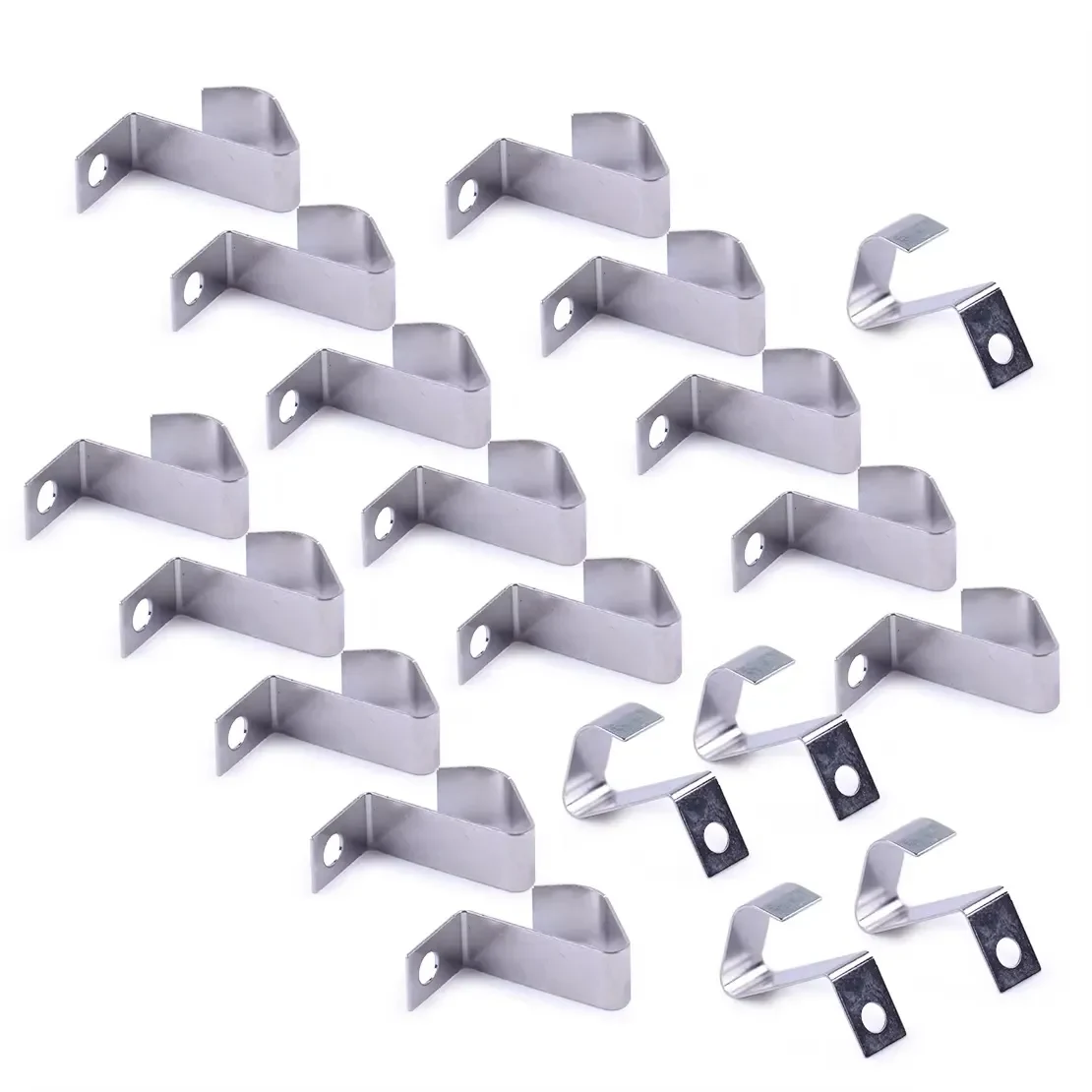

дешевые контакты батарейки ААА/АААА (скриншот на фото)

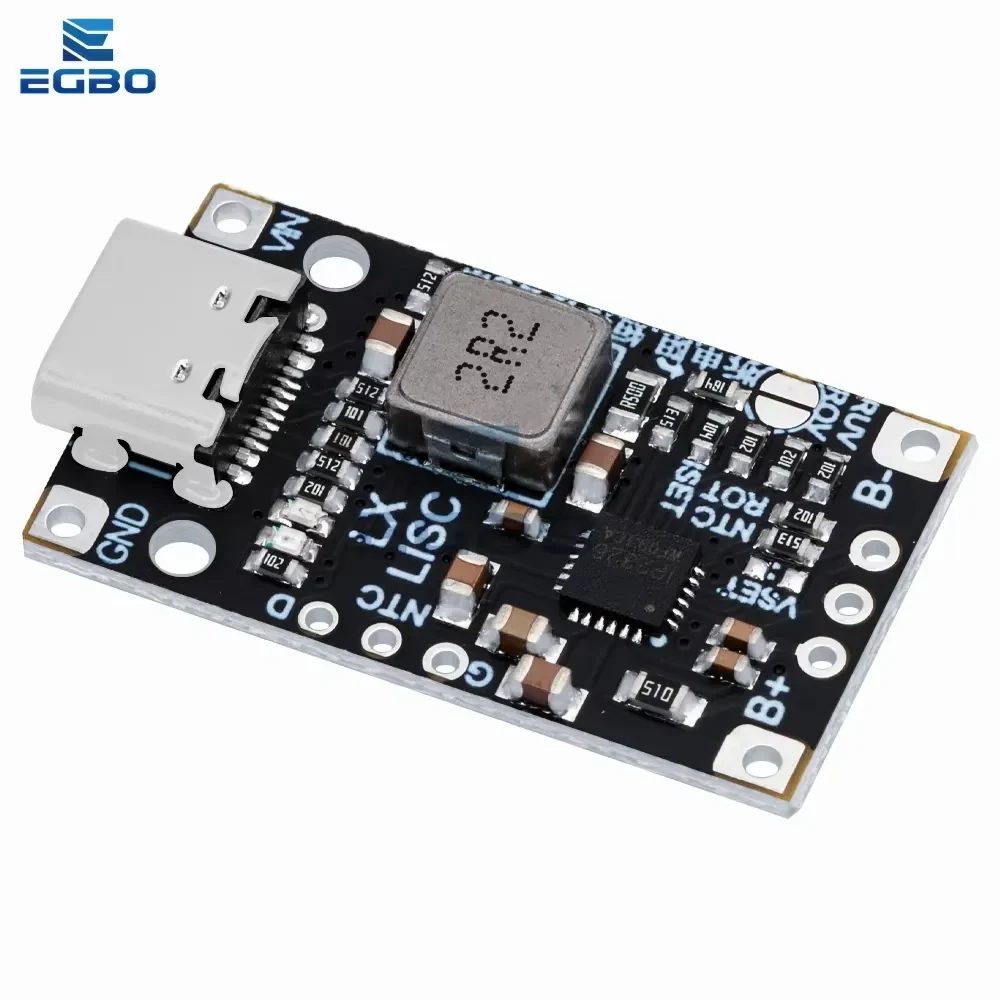

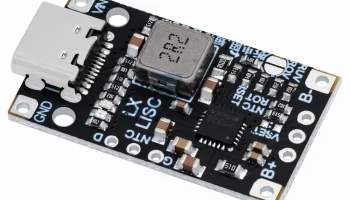

Плата зарядки IP2326 USB-C

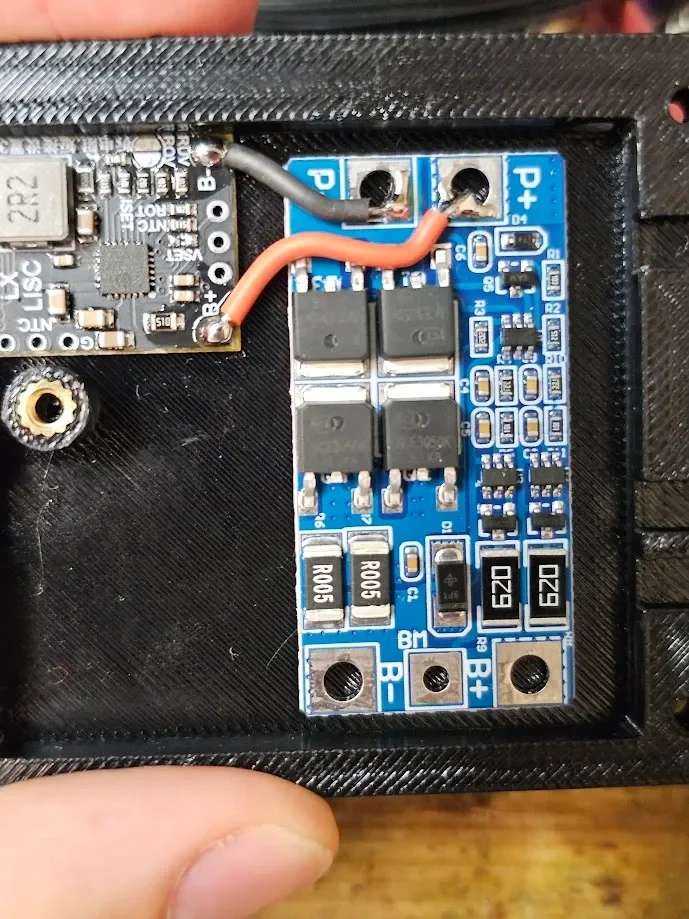

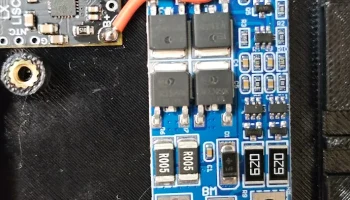

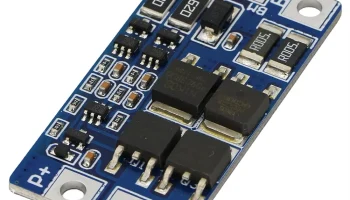

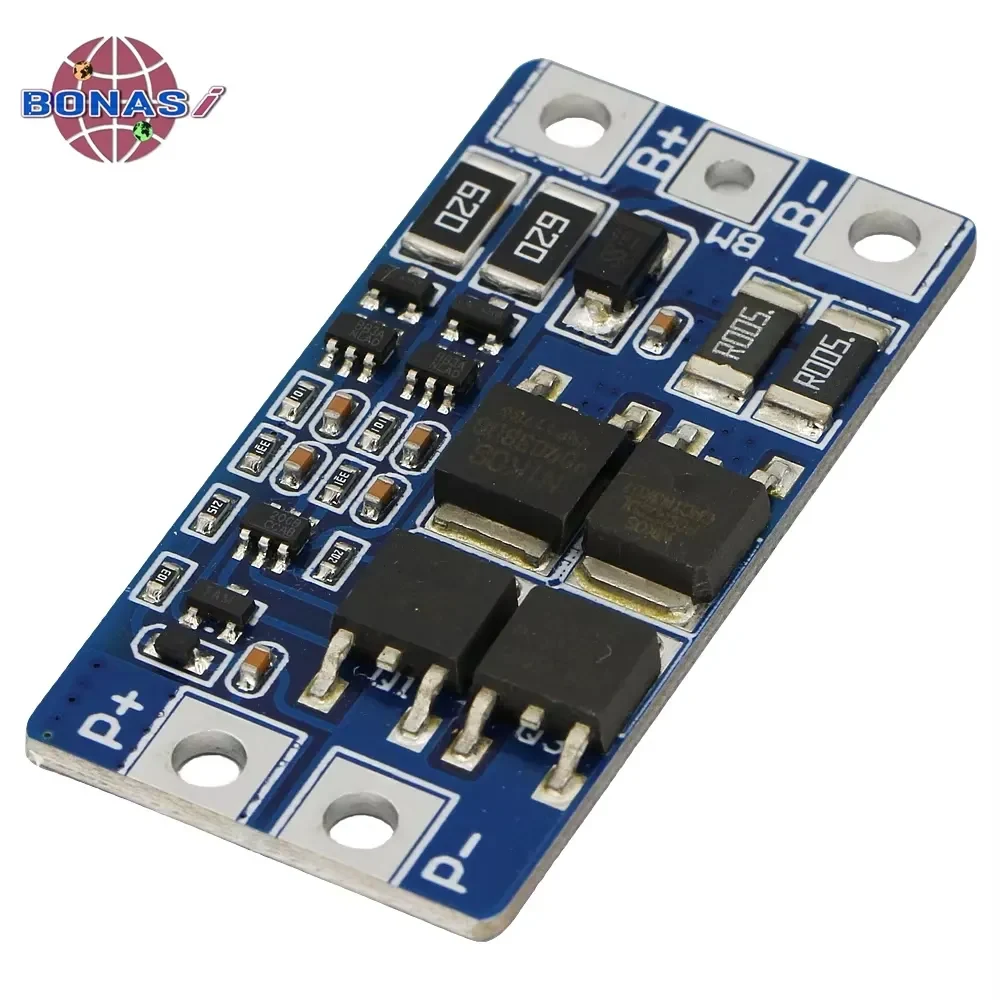

HX-2S-JH20 2s БМС

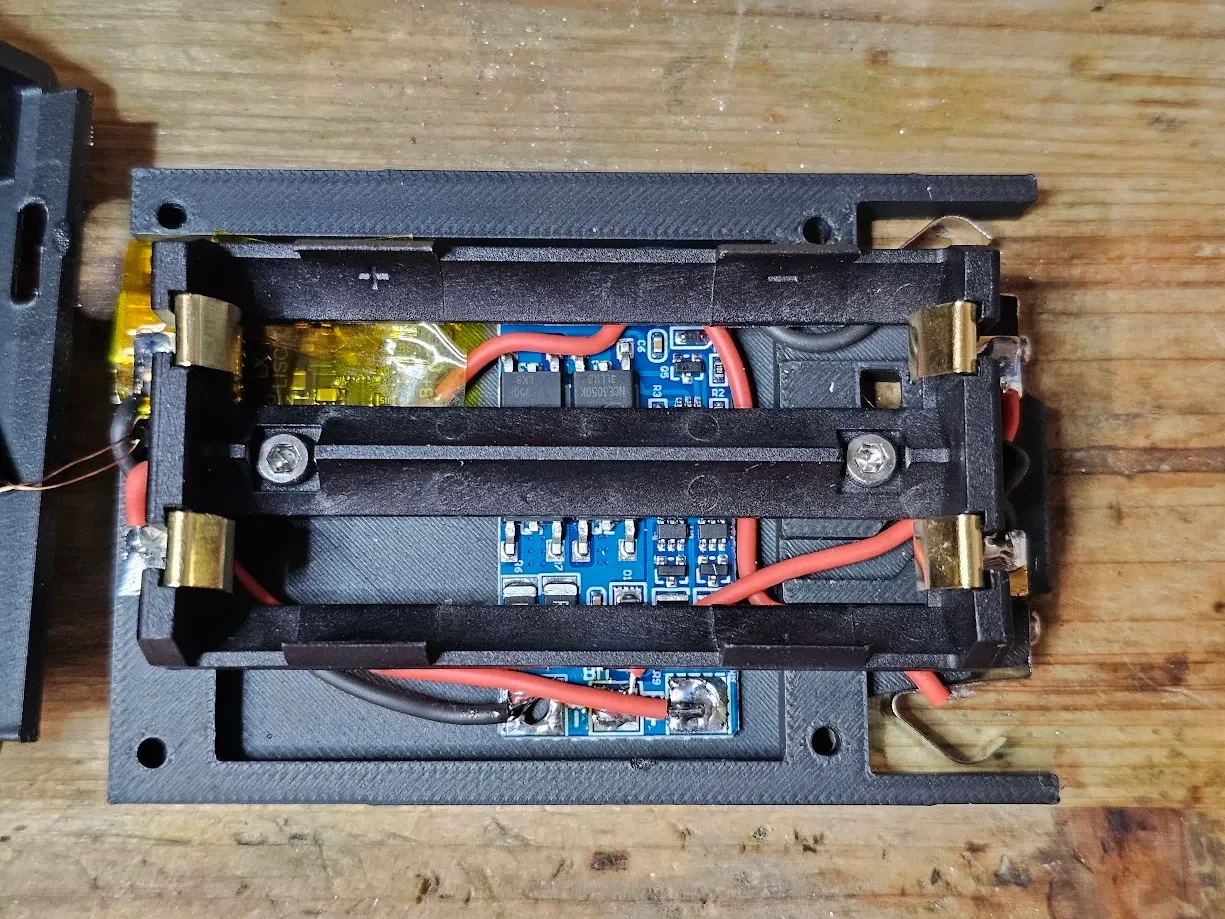

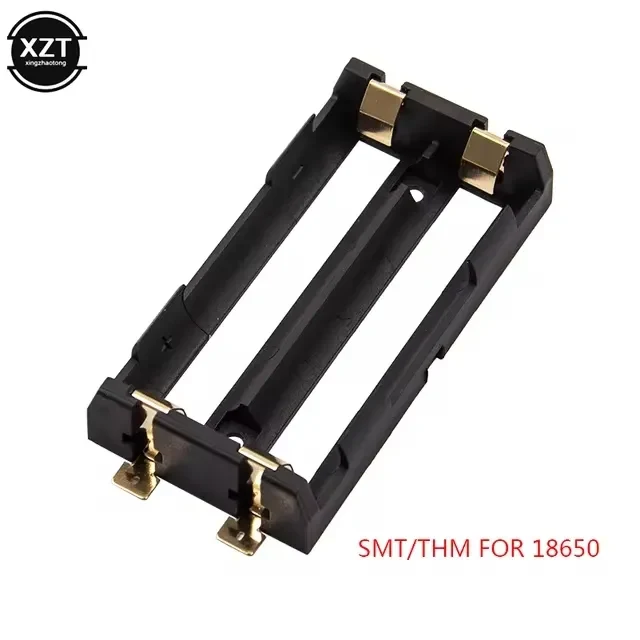

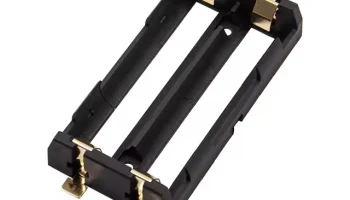

2x 18650 держатель батареи SMT
несколько проводов
печатные детали
Резьбовые вставки М3
4 винта M3 с потайной головкой ~15 мм (корпус)
2 винта M3 диаметром ~5 мм (держатель 18650)
4 стандартных винта для пластика длиной до 5 мм. Диаметр отверстия составляет 1 мм, поэтому используйте винт немного большего размера. Головка должна быть достаточно маленькой (это необходимо для фиксации контактов батарейки ААА). Я просто срезал несколько винтов, которые у меня валялись. Я также использовал два из них, чтобы удерживать плату USB-C, но, конечно, резьбу пришлось сильно обрезать.
необязательно:
красный светодиод + резистор для светодиода внешней зарядки
Не принимайте мой выбор или проводку как лучшее решение. Все предоставляется без какой-либо ответственности, и вы н��сете ответственность, если что-то взорвется. Батарейки опасны :)
Пожалуйста, дайте мне знать, если у вас есть какие-либо вопросы или комментарии. Кроме того, опубликуйте марку, если вы ее построили! Меня бы это очень порадовало :)
