Аккумулятор 18650 для портативных систем PlayStation (PSP)
Купил свою первую PSP 15 лет назад и до сих пор пользуюсь ею, но батареи явно уже не работают. Есть несколько руководств, показывающих, как превратить LiPo-чехол большего размера в PSP, удалив привод UMD, но у меня было много батарей 18650, и я хотел использовать одну из них.
Так как не было аккумуляторов 18650 для PSP, вот мой!
Дверь взята из https://www.thingiverse.com/thing:5385165, к которой я добавил трубку и крышку аккумулятора 18650.
ДЕЛАЙТЕ ЭТО ТОЛЬКО ЕСЛИ ВЫ ЗНАЕТЕ, ЧТО ДЕЛАЕТЕ. Аккумуляторы 18650 и аккумуляторы LiPo опасны и легко воспламеняются. Я НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА ВАШИ ДЕЙСТВИЯ ИЛИ ПРОЕКТ.
Грубые инструкции:
печатать стоя, с подставками (чтобы защелка была вверху)
убирайте опоры и обрабатывайте настолько, насколько позволяют ваши навыки; напечатанные детали не такие гладкие, как детали, отлитые под давлением, поэтому постепенно используйте наждачную бумагу разной зернистости, особенно на защелке (она зацепится, и ее будет трудно освободить) и на внешней стороне трубки (поскольку именно здесь будет лежать ваша рука)
возьмите старый аккумулятор, взломайте его, разрежьте старый пакет LiPo и отпаяйте металлические полоски.

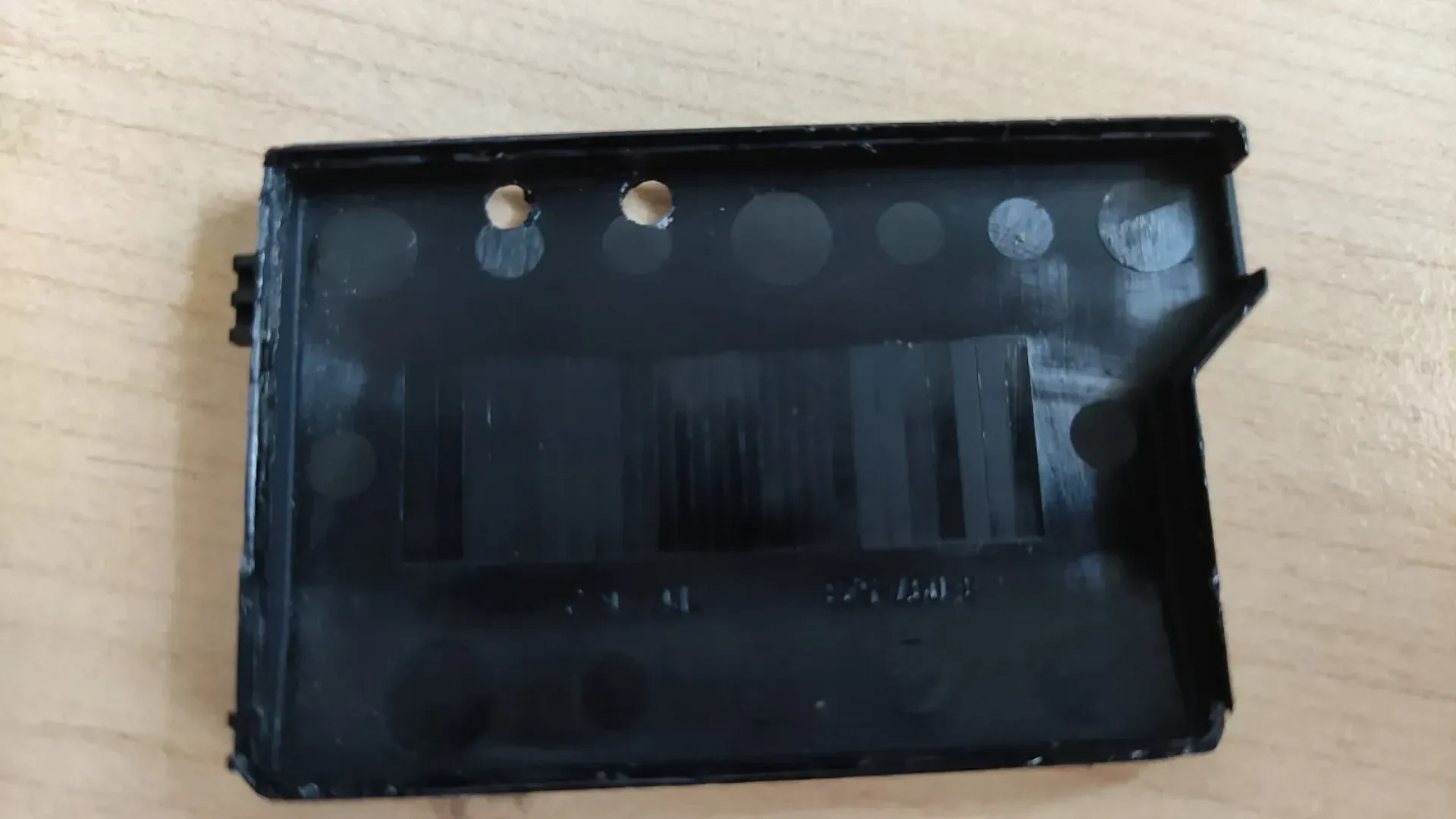

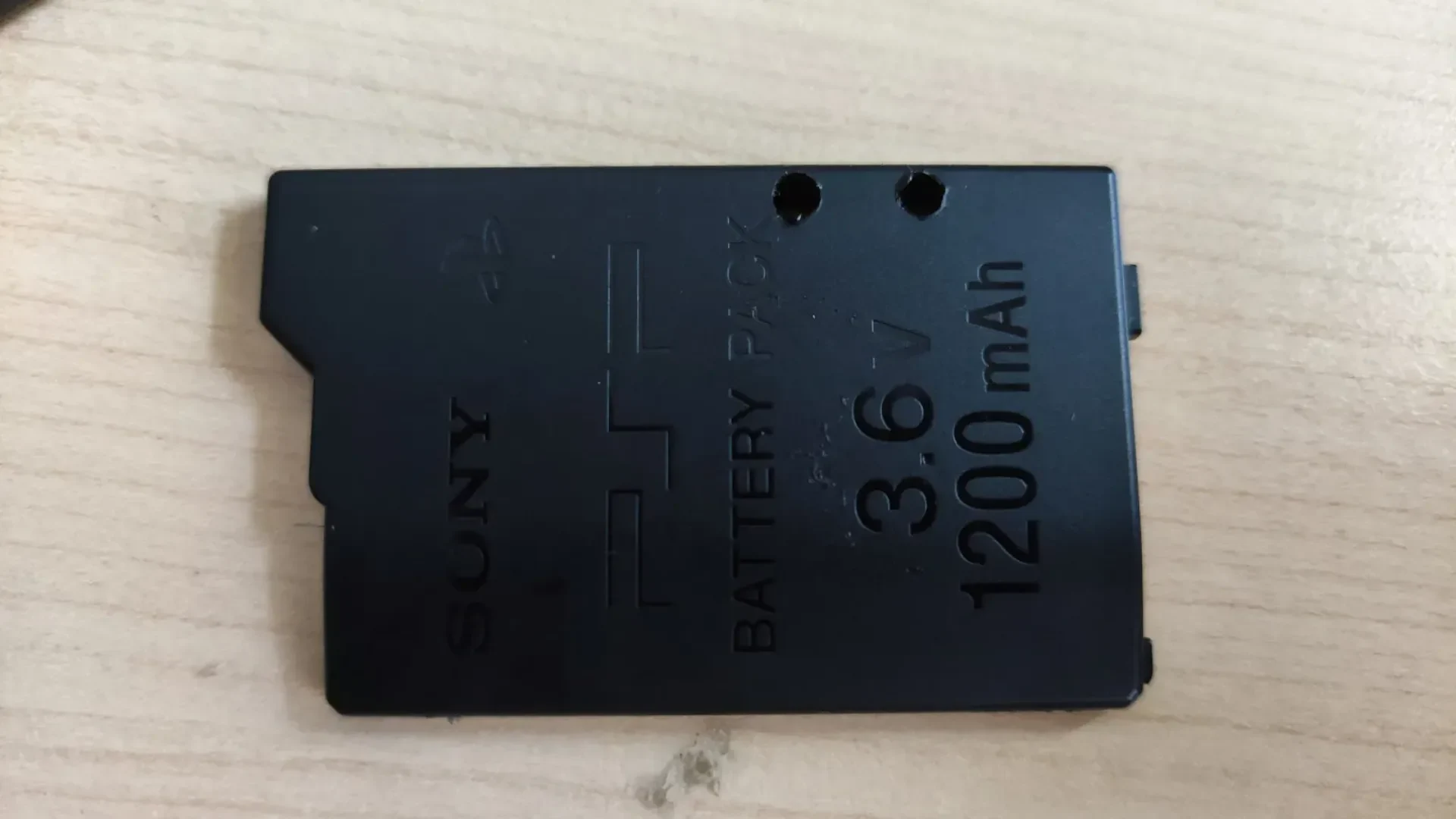

просверлите два отверстия в корпусе аккумулятора, верхняя часть; лучший выбор — два маленьких круга под печатной платой, как можно ближе к краю.

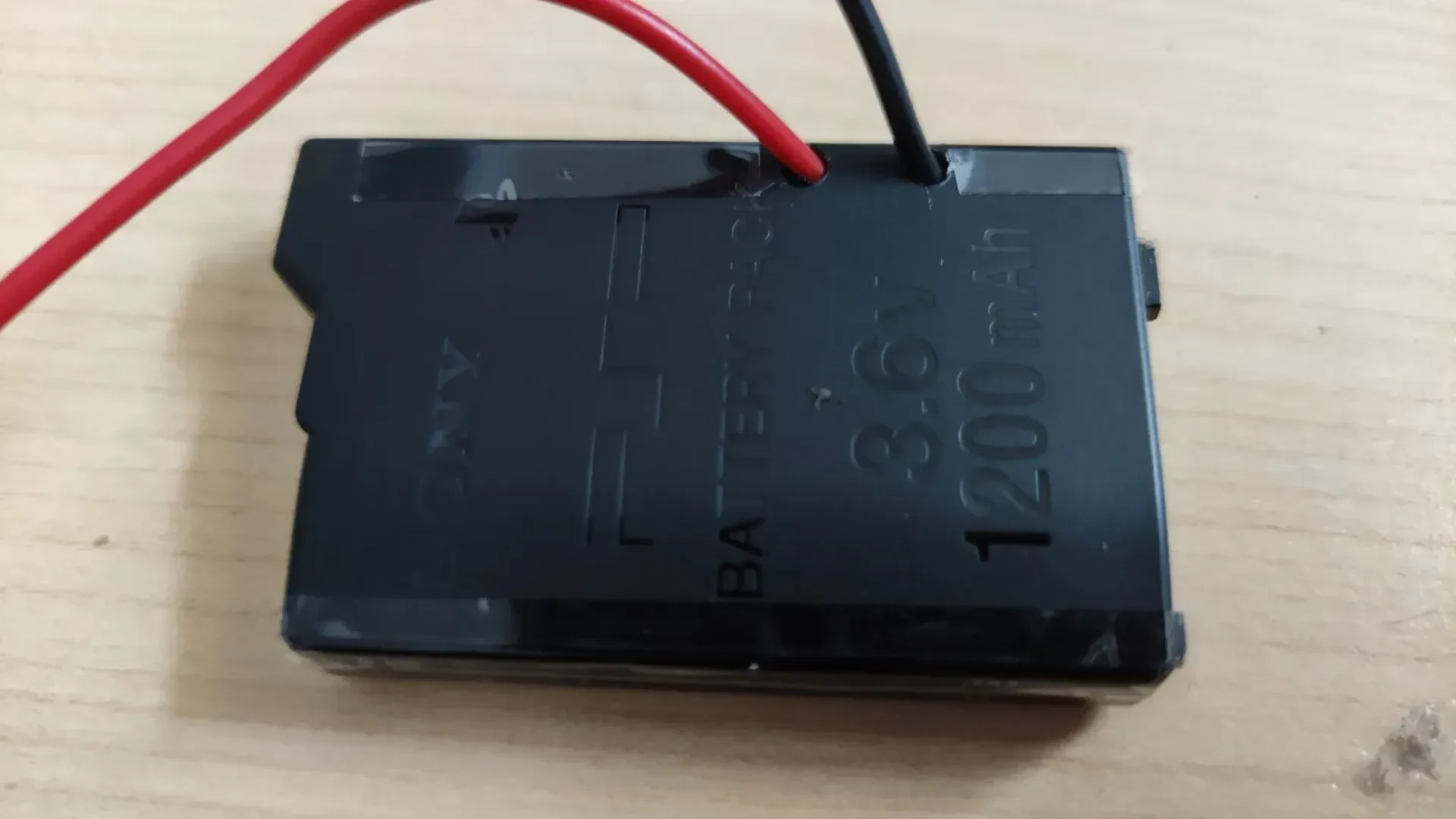

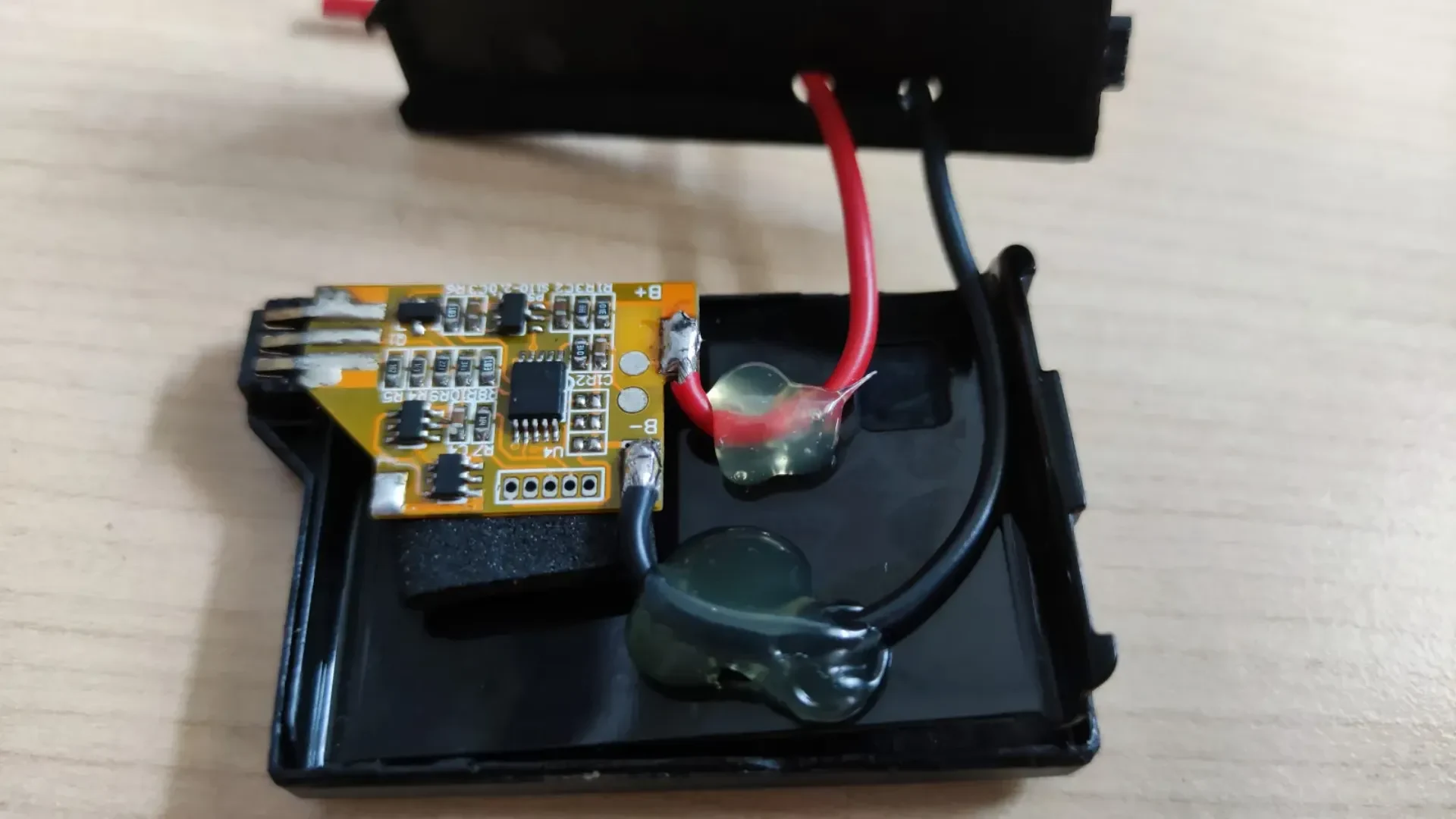

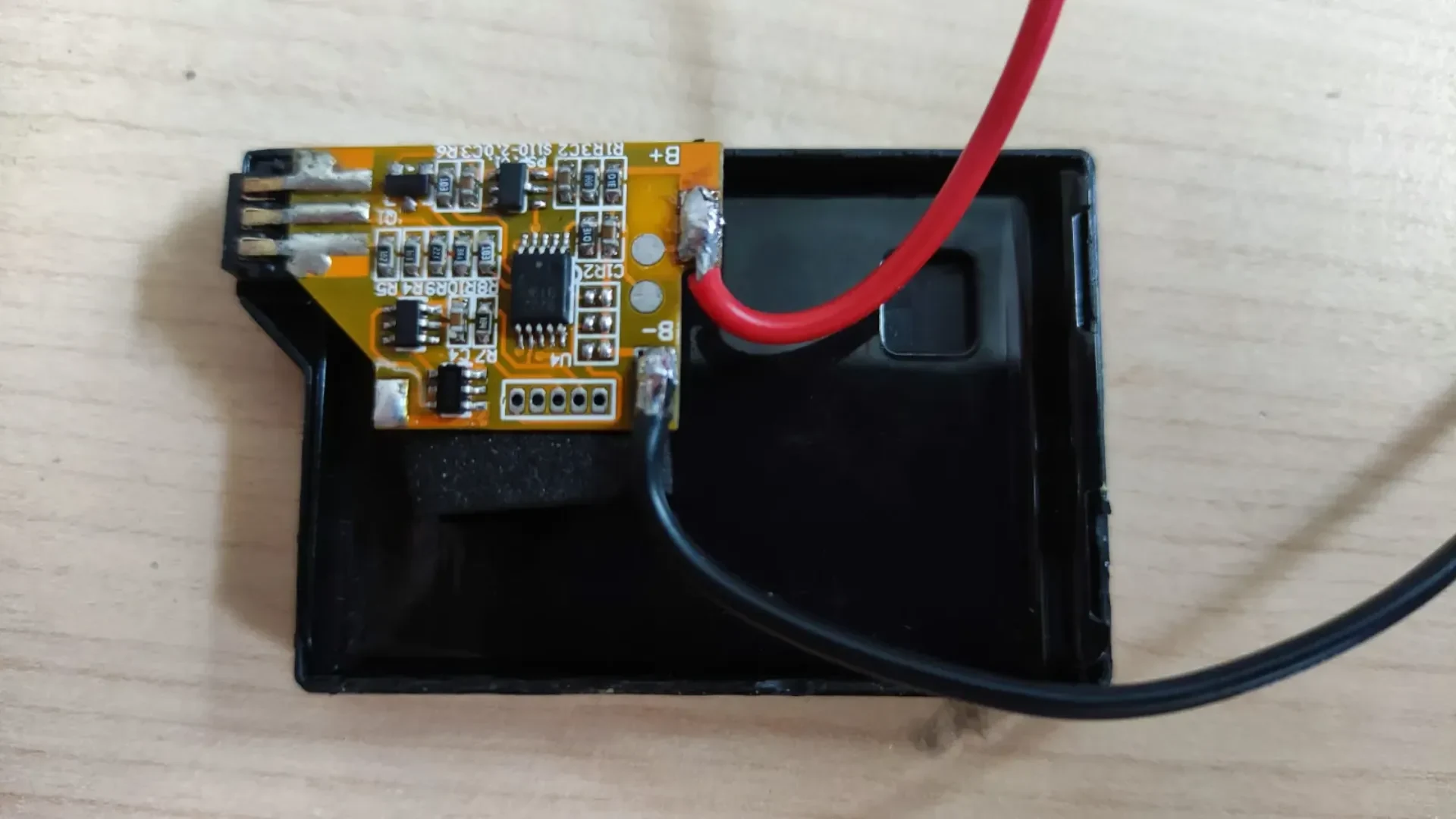

припаяйте два провода (положительный и отрицательный) к клеммам печатной платы и вытащите их через корпус аккумулятора
соберите обратно корпус батареи (не стесняйтесь использовать прокладку, горячий клей, все, что захотите)
точечной сваркой две полоски к положительной и отрицательной батарее 18650; минус, очевидно, не важен, а вот плюс можно изолировать под полоской еще одним слоем изоленты, так как он будет загибаться через край и вниз, увеличивая вероятность короткого замыкания.

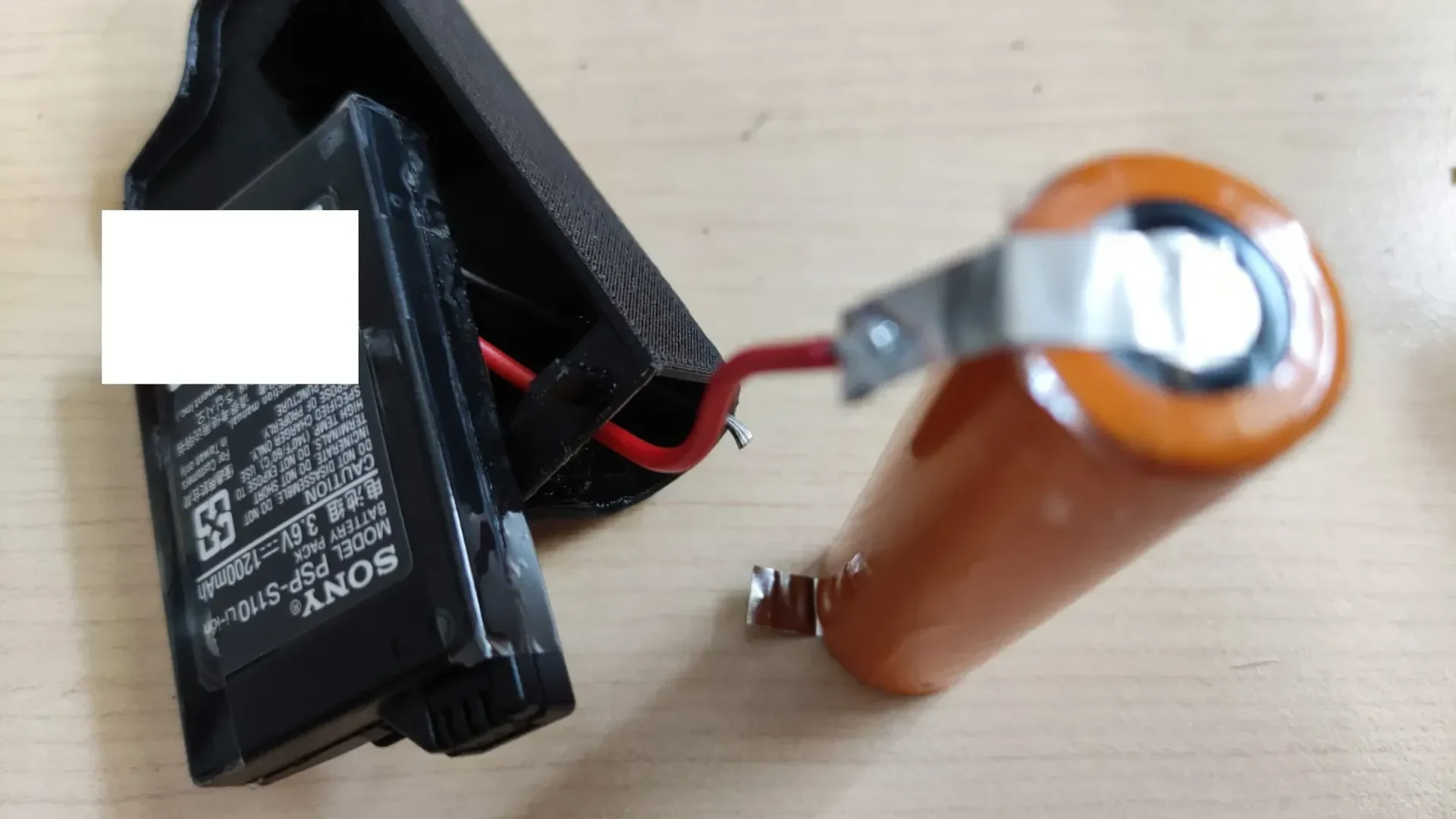

паять нижнюю часть (минусовую) будет легко и безопасно, а вот верхнюю (плюсовую) будет сложнее, так как нежелательно припаивать верхнюю полоску рядом с изоляцией (риск расплавления обмотки 18650 и ее замыкания); Я бы порекомендовал оставить плюсовой провод немного длинн��е и вытащить его через трубку 18650, затем припаять (см. картинки)

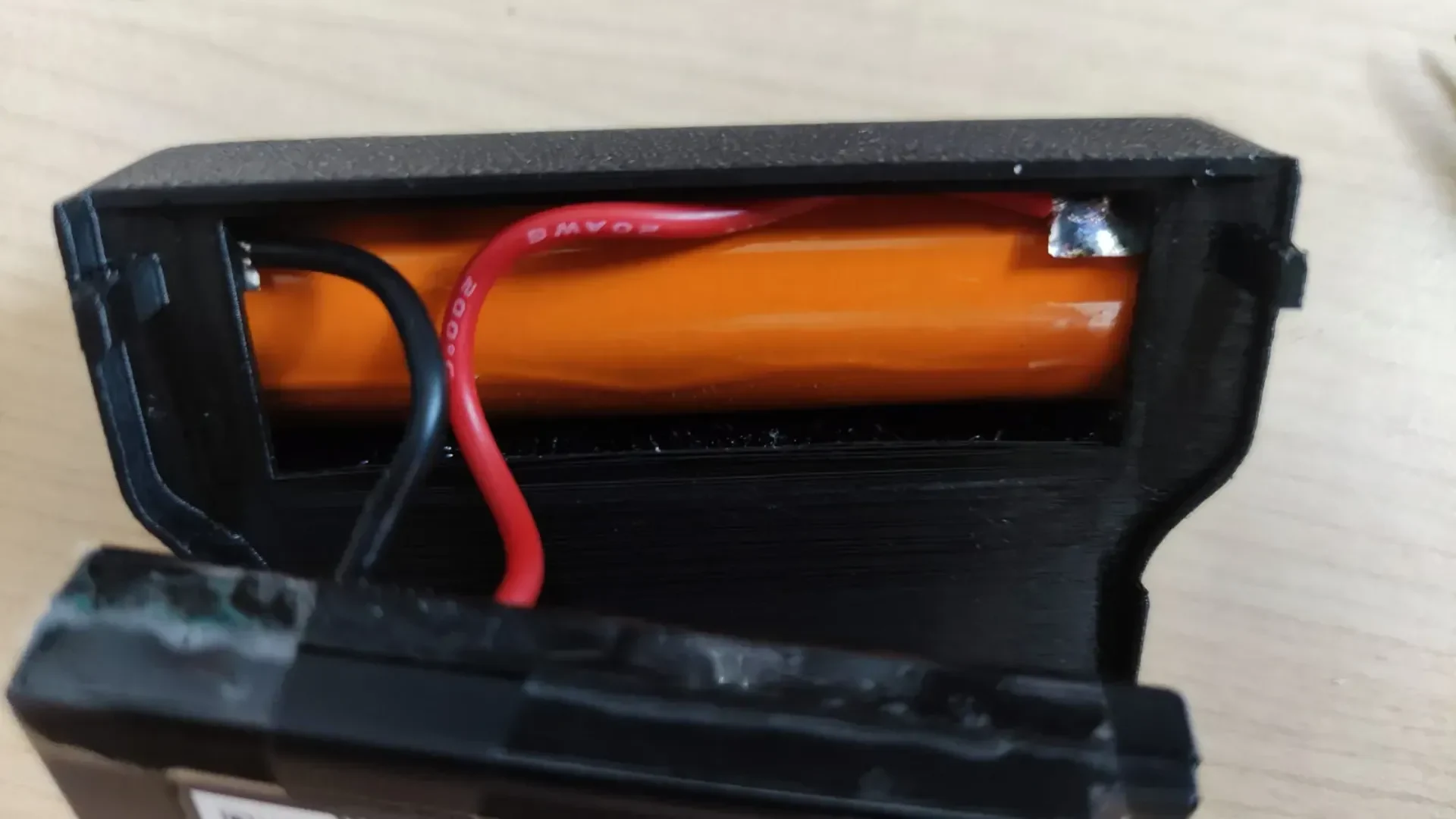

осторожно загните выступы и вставьте 18650 в трубку.
наденьте колпачок (он должен держаться на месте только за счет трения, если нет — капните каплю цианакрилатного клея на край)

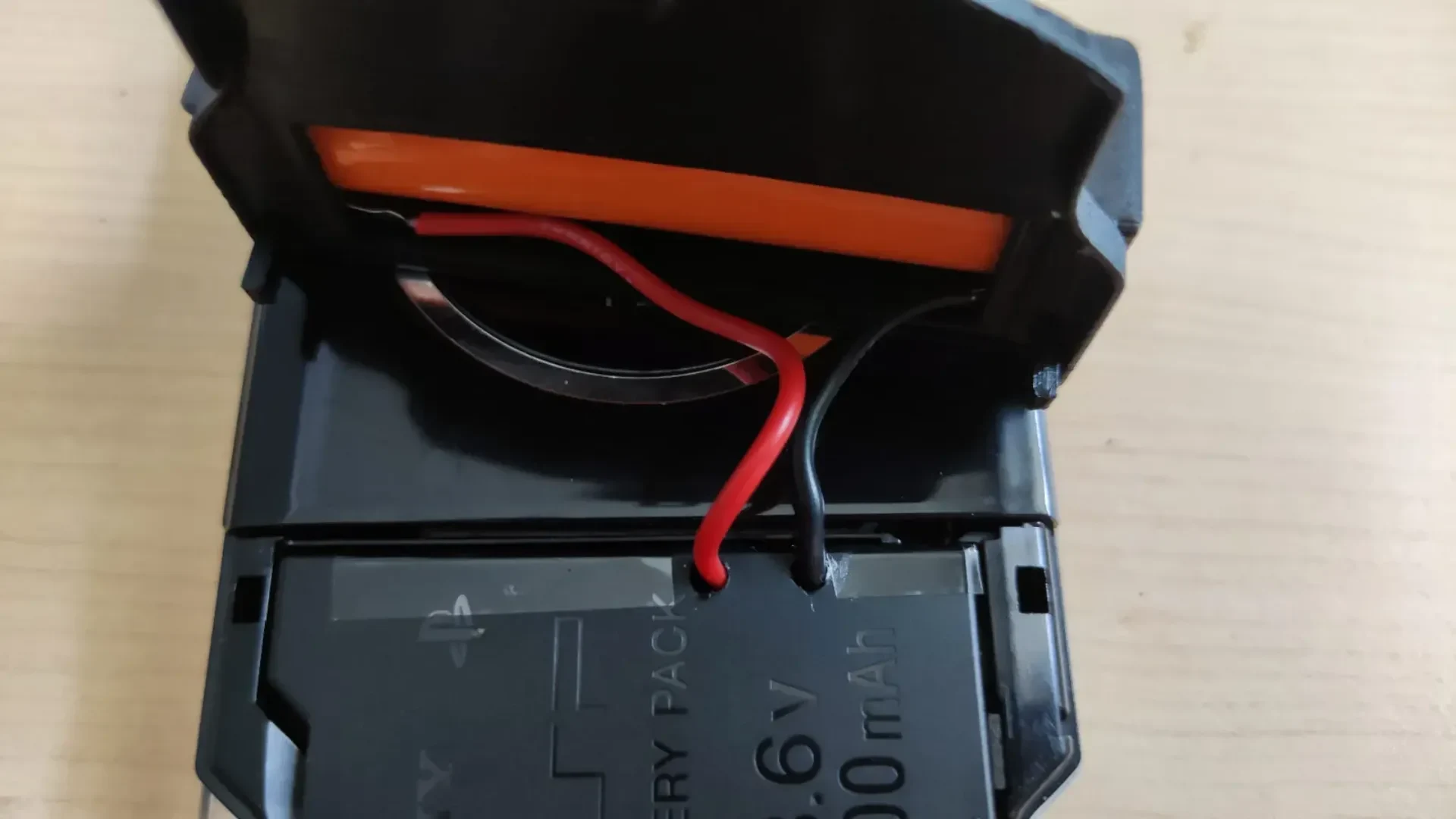

установите аккумулятор в PSP, аккуратно прикрепите дверцу (при необходимости проведите провода в свободное пространство зубочисткой)
Та-да!

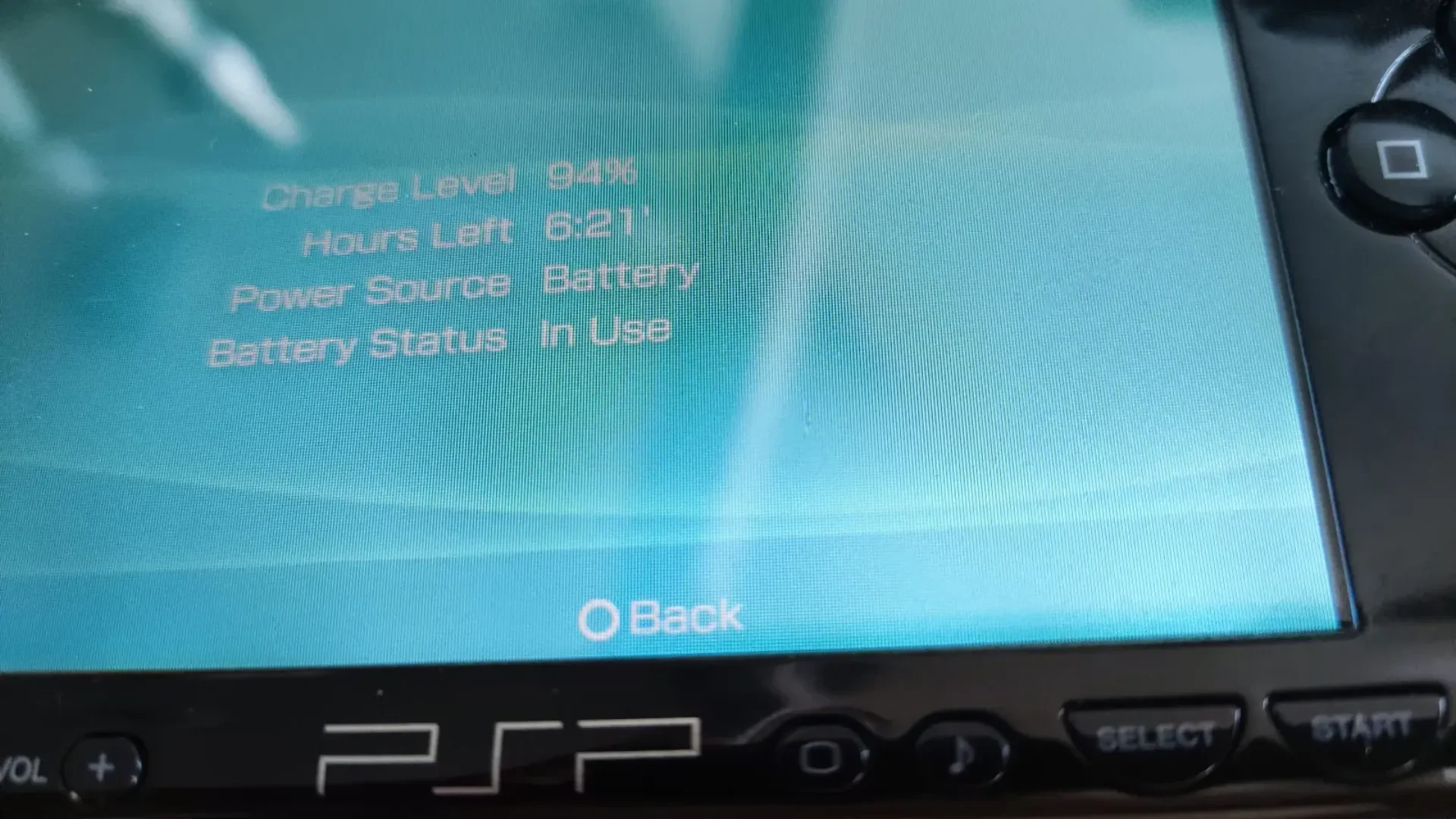

Интересно, что пакет прекрасно работает на PSP-2004, но PSP-3004 не хочет с ним запускаться (и заряжать его). Без понятия, в чем может быть причина, так как PSP-3004 прекрасно работает с обычной батареей — если кто-нибудь знает причину, подскажите :)
