Чехол для камеры ESP32_cam Trail, датчик PIR, аккумулято...
Я старался изо всех сил, чтобы стоимость была низкой, чтобы я мог изготовить их много. Если у вас есть утилизированные батарейки, то стоимость будет менее 10 долларов. Как всегда, я настоятельно рекомендую присмотреться к магазинам, чтобы найти запчасти по лучшей цене с лучшей стоимостью доставки до вашего региона.

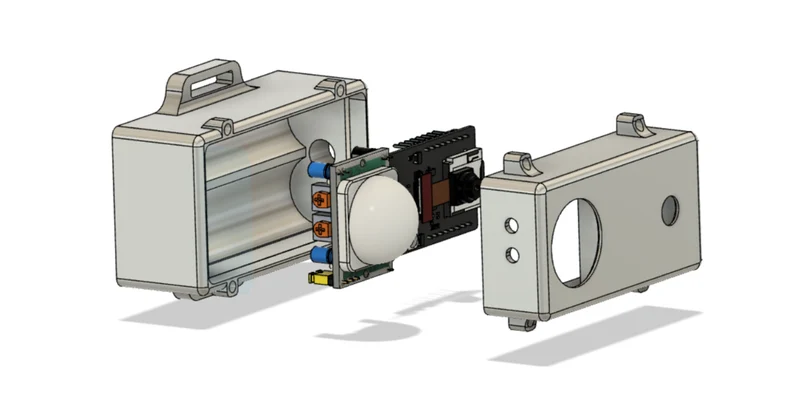

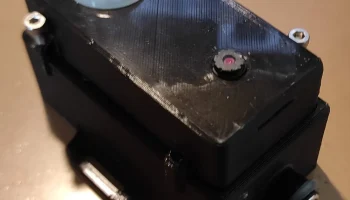

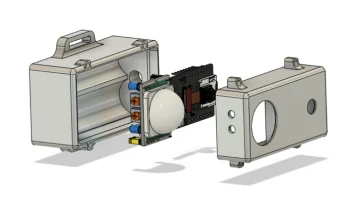

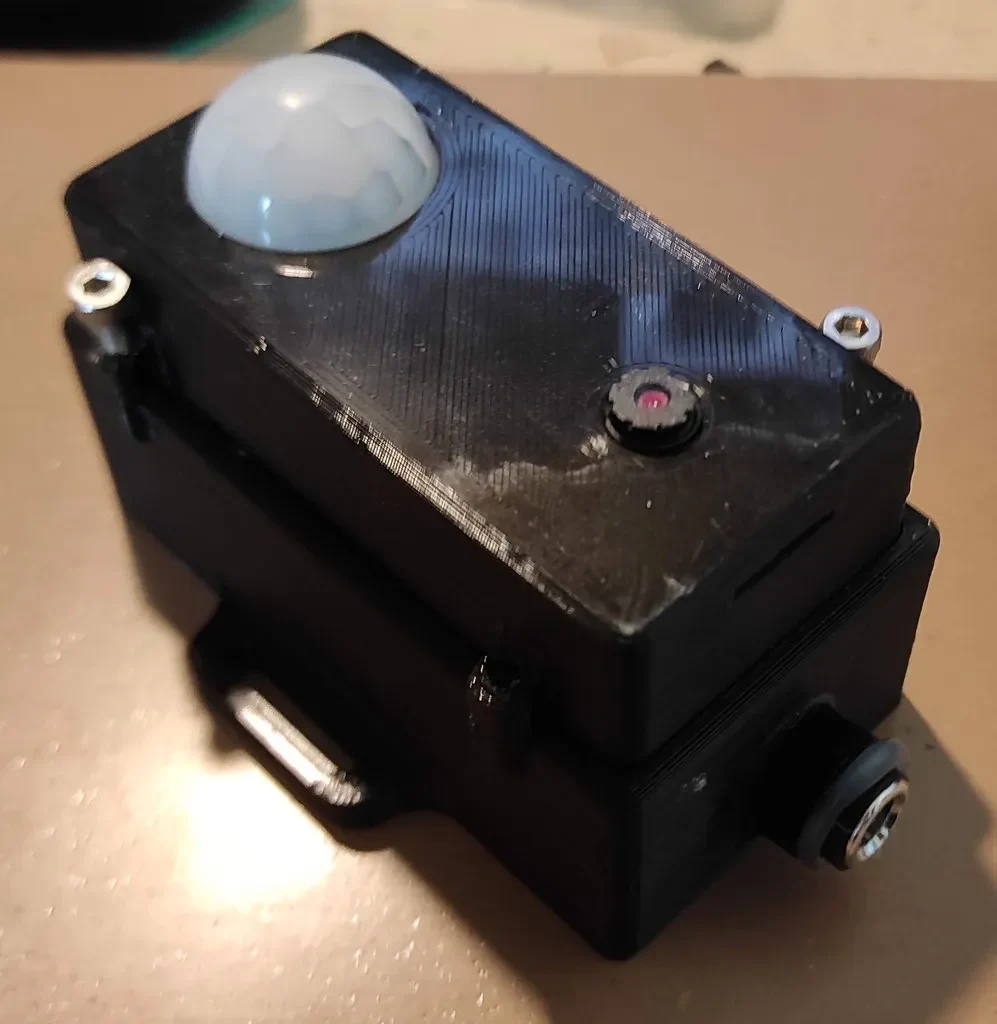

Чехол для камеры следа своими руками для CAM-модуля ESP_32 с датчиком движения PIR.
Я использую камеру без подключения к Wi-Fi и просто сохраняю фотографии на SD-карту. Вы всегда можете изменить код для своего проекта, но если вы, как я, просто хотите сохранить фотографии на SD-карту, я рекомендую код с этого замечательного сайта (работает без каких-либо изменений):
randomnerdtutorials.com/esp32-cam-take-photo-save-microsd-card/

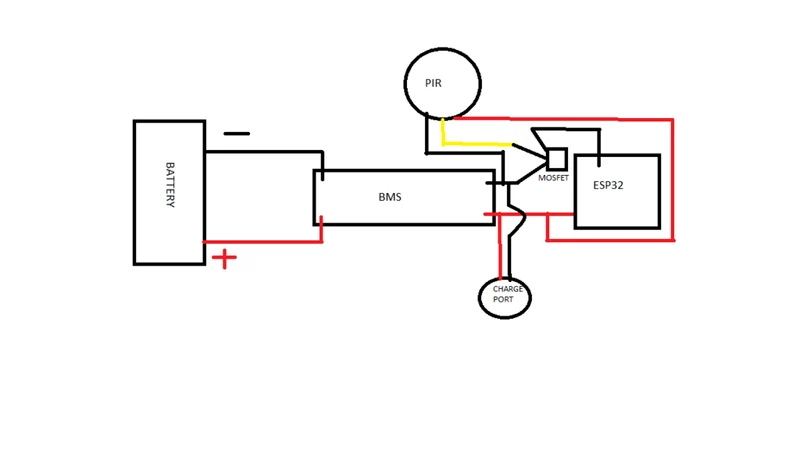

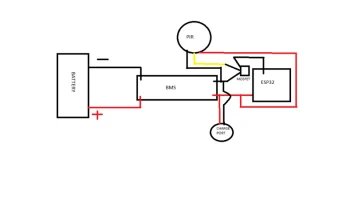

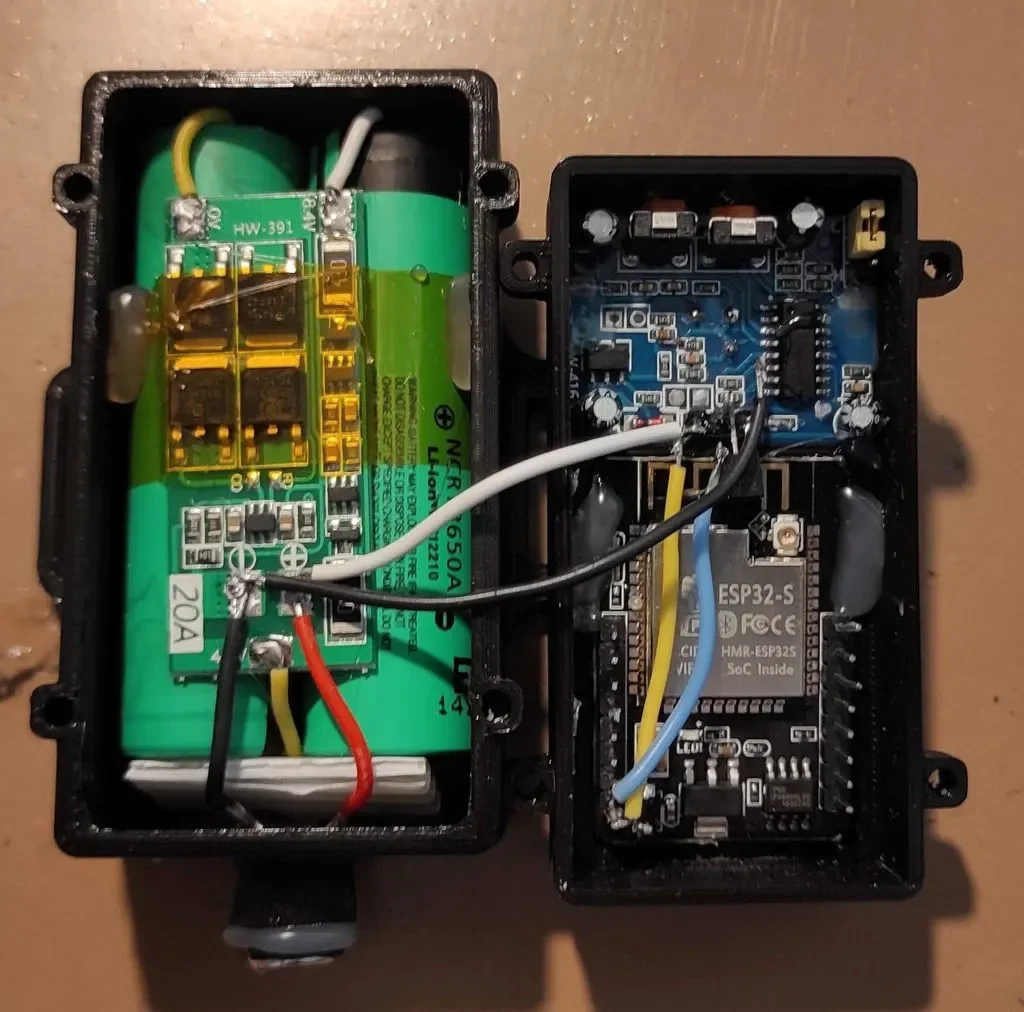

Я использую МОП-транзистор для включения/выключения питания модуля ESP32, используя выходной аналоговый сигнал от модуля PIR. Таким образом, от спящего ESP32 не будет потребляться дополнительный ток.
Но недостатком неиспользования глубокого сна является то, что задержка от движения до изображения составляет около 1,5-2 секунд. Если хотите, вы можете следовать другому руководству:
randomnerdtutorials.com/esp32-cam-pir-motion-detector-photo-capture/
При глубоком сне задержка сокращается примерно до 1 секунды.
Части, которые я использовал:
Модуль ESP32_CAM: s.click.aliexpress.com/e/_DD3fJIR
Модуль PIR: s.click.aliexpress.com/e/_DmmGQWL
Разъем питания 5,5 мм: s.click.aliexpress.com/e/_DkJxaDv
(Он будет использоваться для зарядки внутренних батарей, поскольку я не использовал внутреннее зарядное устройство, вам нужно будет подавать ограниченный ток 8,4 В от этой вилки к батареям)

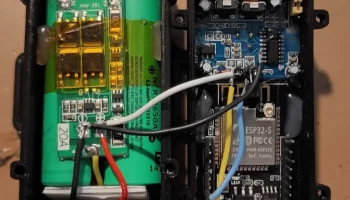

Литиевая батарея 2S BMS: s.click.aliexpress.com/e/_DkcUfV5
(Если у вас сбалансированные элементы и вы знаете, что делаете, то эта часть не нужна, я использую использованные старые батареи, поэтому я купил плату балансной зарядки, чтобы максимально эффективно использовать свои элементы 18650)
3М помарки, чтобы закрыть дело: s.click.aliexpress.com/e/_DBwgovt
(Я рекомендую эти наборы, если вы делаете массу вещей своими руками, они действительно пригодятся;)
Mosfet для включения/выключения ESP32: s.click.aliexpress.com/e/_DeTXjYj
(Вы можете использовать любой имеющийся у вас МОП-транзистор, просто убедитесь, что он поддерживает ток не менее 200 мА, также я снова рекомендую комплекты, чтобы у вас был выбор для будущих проектов: s.click.aliexpress.com/e/_DmG6wcr)
Клей, чтобы все держалось на месте: я просто использовал немного горячего клея.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Ссыл��и выше являются партнерскими, и если вы купите эти товары, я получу пару центов отката. Я пытался найти самые дешевые варианты, но всегда рекомендую вам присмотреться к ценам и найти лучшее соотношение цены и качества для вашего местоположения!
Литиевая батарея 18650: используйте любую имеющуюся у вас батарею. Вам понадобятся 2 ячейки последовательно, чтобы получить напряжение, подходящее для ESP32. Любой активный стабилизатор напряжения будет расходовать энерги��, а использование двух ячеек позволит снизить энергопотребление.
Я тестировал старые литиевые элементы из сломанного ноутбука, в которых осталось около 900 мАч, и после месяца работы и около 200 фотографий напряжение в элементах все еще оставалось около 3,85 В ≈ 70%.

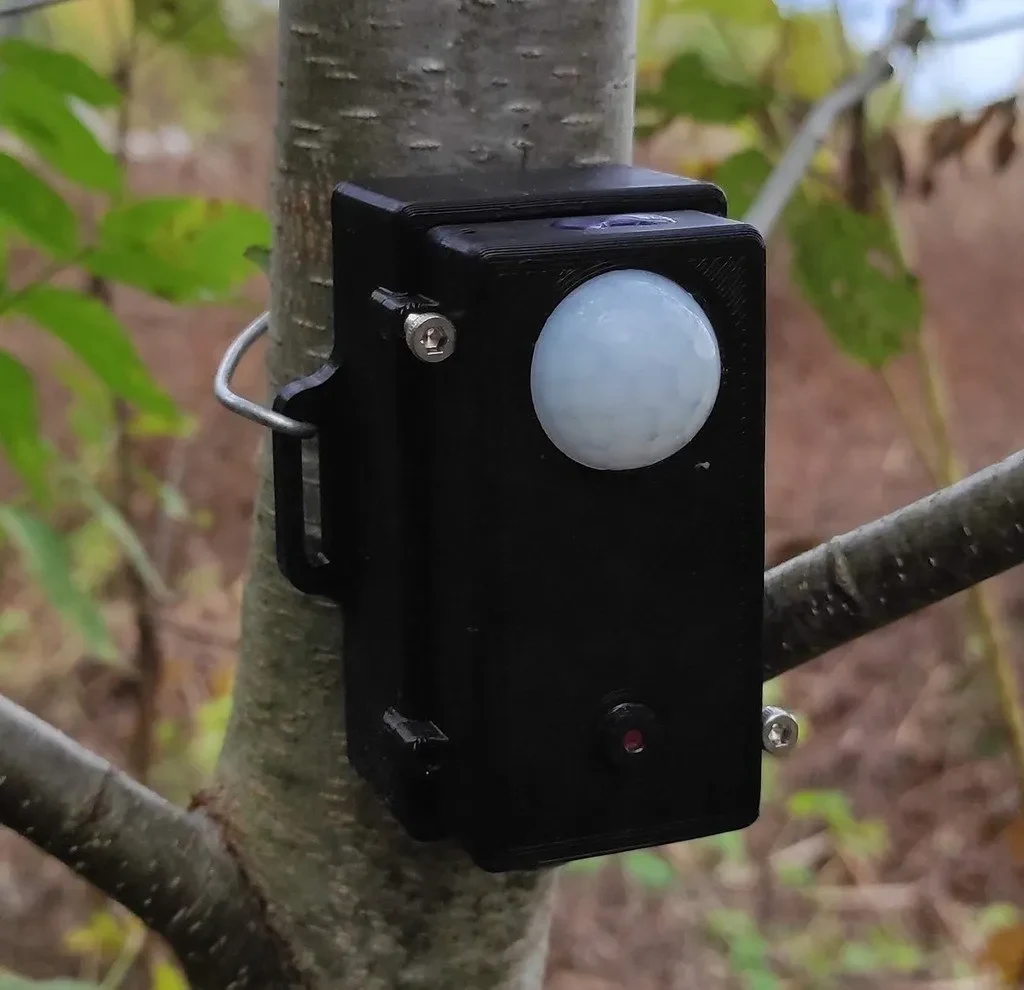

ГИДРОИЗОЛЯЦИЯ. Если вы планируете использовать футляр снаружи, у меня есть список того, что я сделал, чтобы продлить срок службы футляра.
Используйте силиконовый клей, ч��обы обозначить детали, торчащие из корпуса, например, вокруг датчика камеры и вокруг датчика PIR.
Я использую прозрачный лак для ногтей для покрытия печатных плат и разъемов.
Нанесите много клея/силикона на зазор между камерой и батарейным отсеком.
Убедившись, что PIR-датчик настроен, я заткнул отверстия PIR-датчика силиконом.
Единственное оставшееся отверстие должно быть нижним слотом для SD-карт��, и оно должно оставаться открытым, чтобы попавшая вода или влага могли выйти из коробки.
PIR-датчик необходимо настроить так, чтобы ESP32 работал достаточно долго, чтобы сделать и сохранить изображение. Вам нужно будет установить время с помощью потенциометра на PIR-датчике. У меня он включается примерно по 15 секунд на каждый триггер.

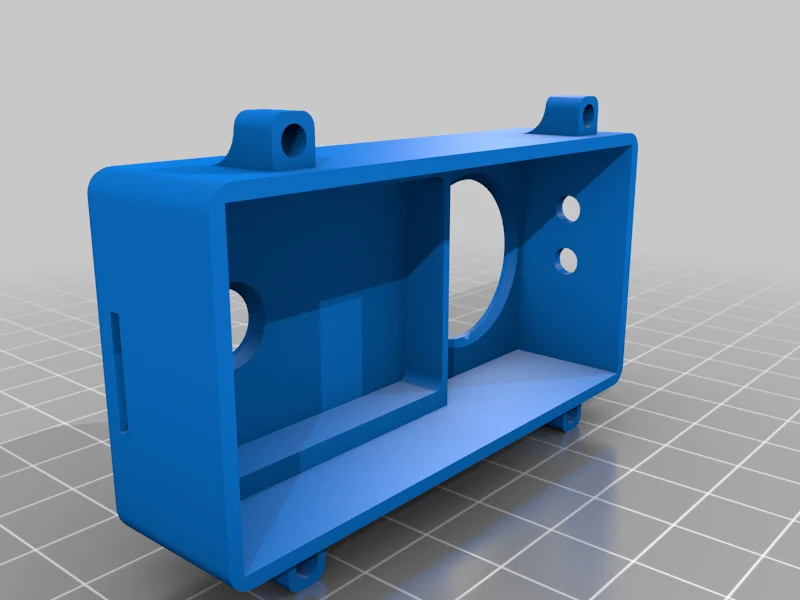

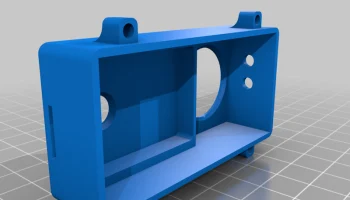

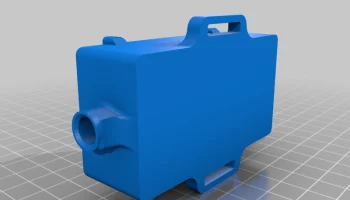

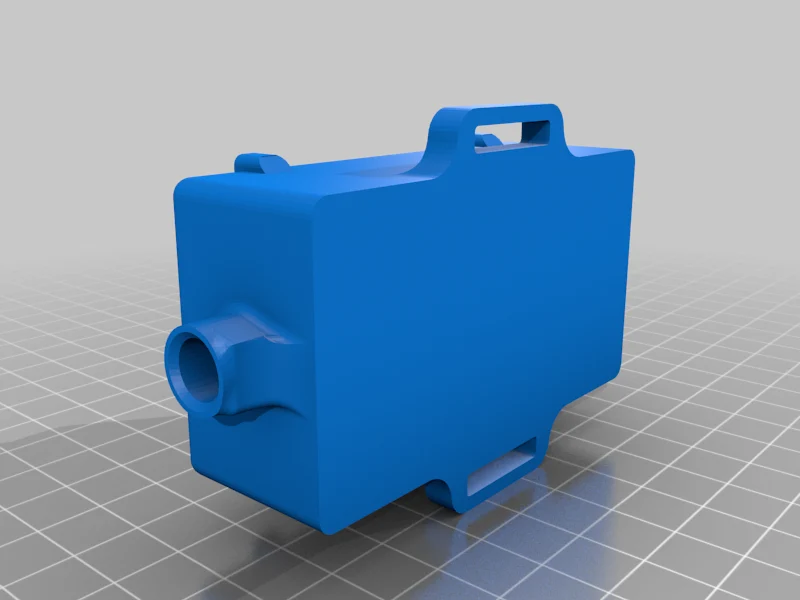

ПЕЧАТЬ:
Если возможно, используйте PETG или ABS, PLA разл��жится снаружи через год или два.
Печать осуществляется соплом 0,6 мм. Слои толщиной 0,2 мм.
Никакие опоры не нужны.
Сделайте сюр
