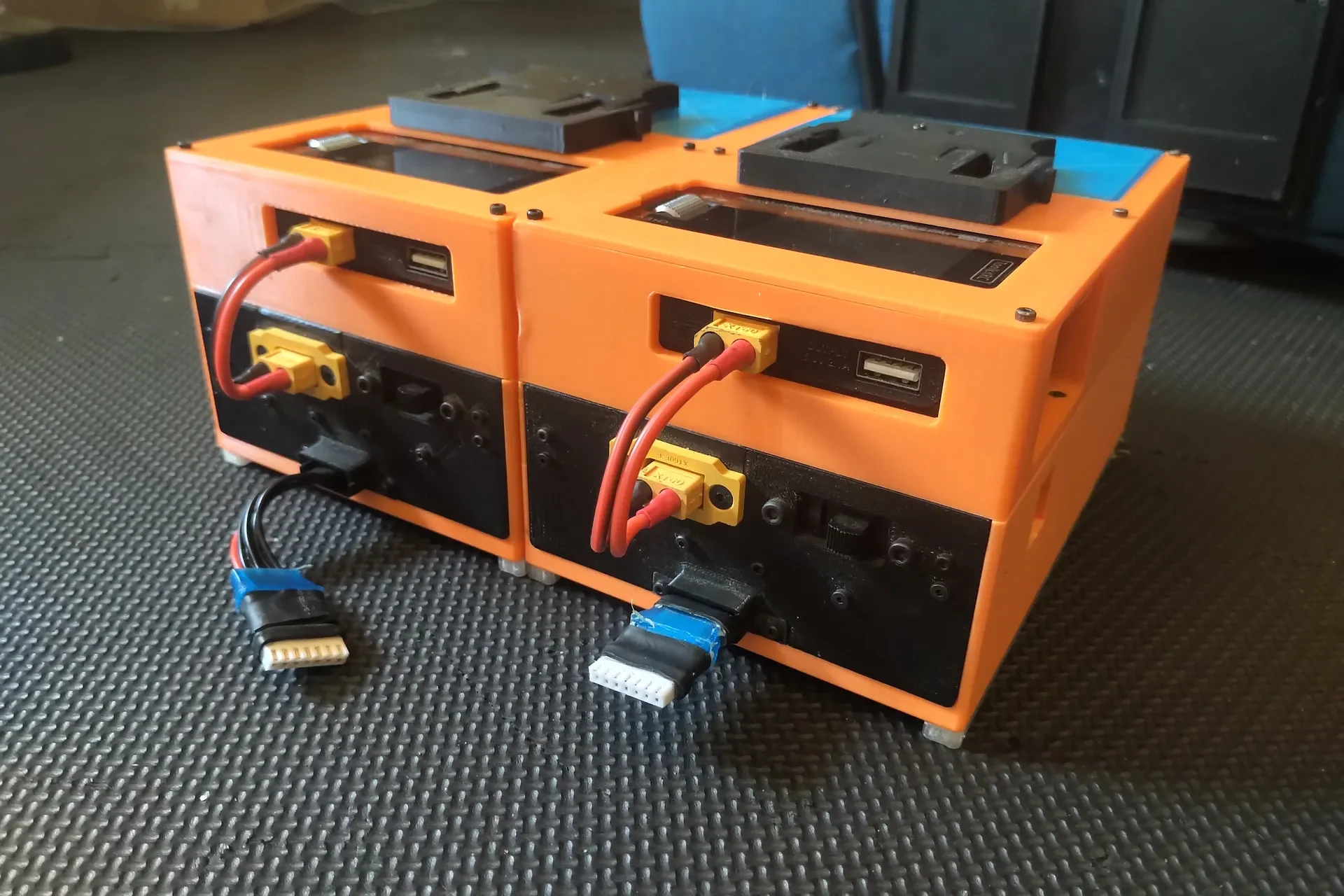

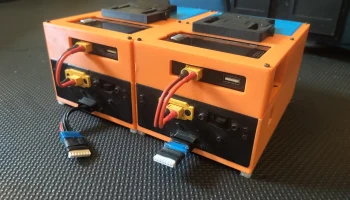

ToolkitRC M6D 6S2P 18650 полевое зарядное устройство

Особенности

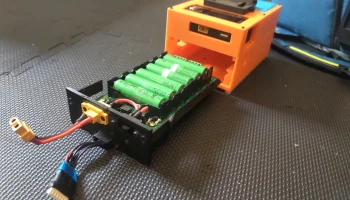

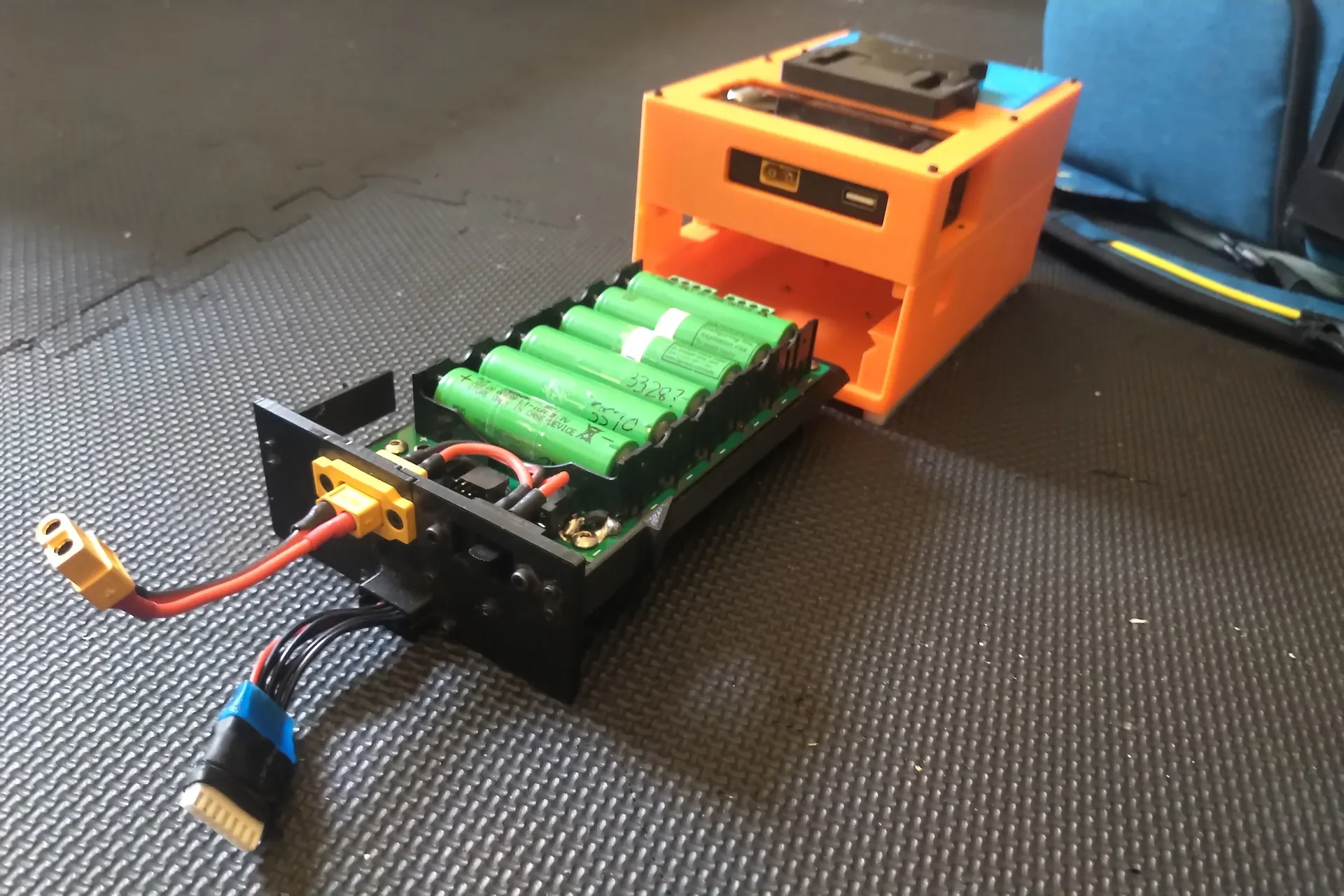

Съемный лоток для аккумулятора

Лоток Power Bank легко выдвигается и задвигается и фиксируется зажимами. Доступ к батареям 18650 осуществляется очень быстро. Кроме того, держатель 18650 представляет собой готовую деталь, требующую минимальной пайки (одна перемычка и припайка XT60 и балансировочных выводов).

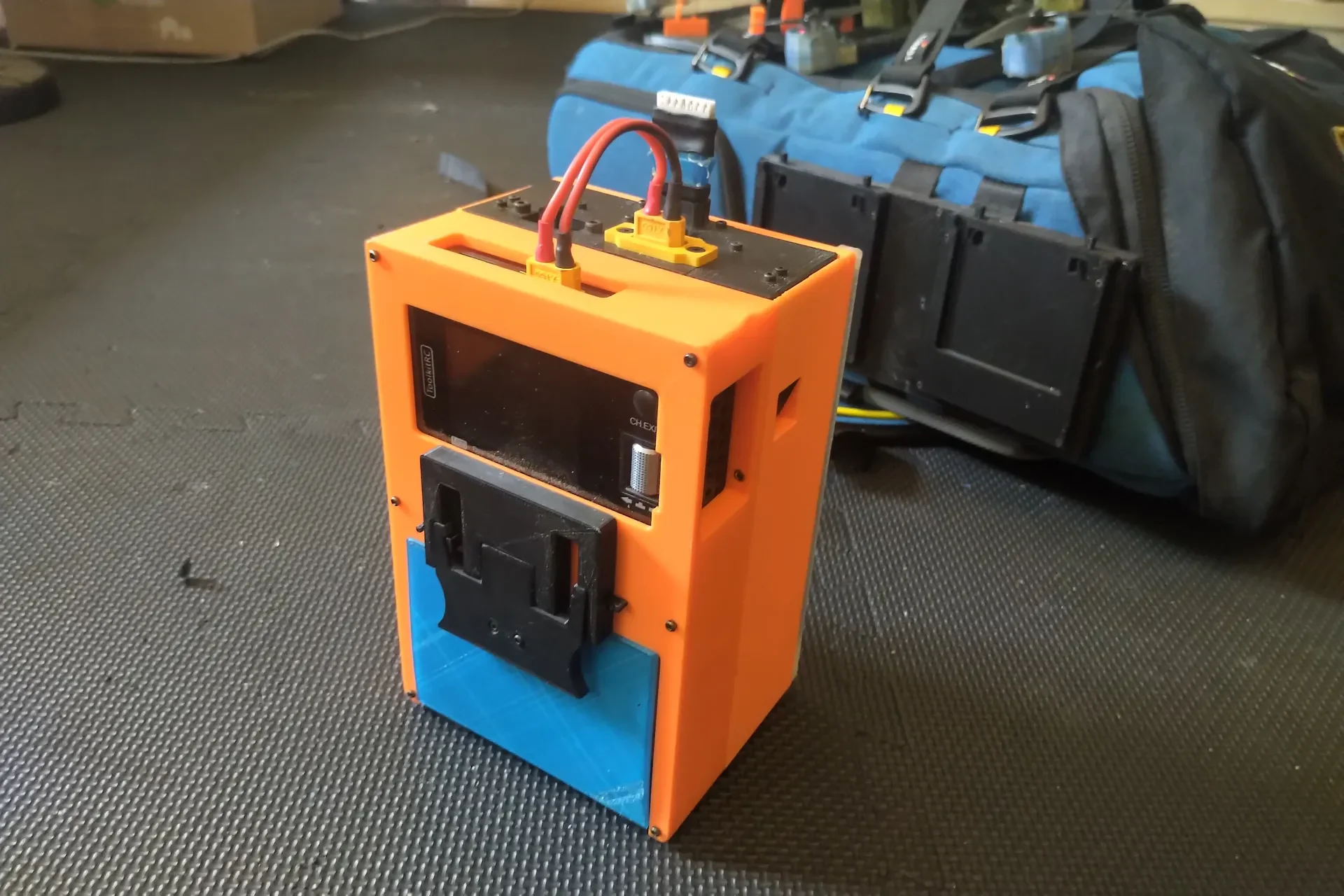

Выключатель питания

Вы можете включить или выключить зарядное устройство с помощью выключателя питания.

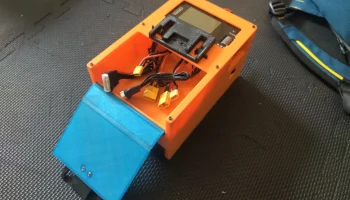

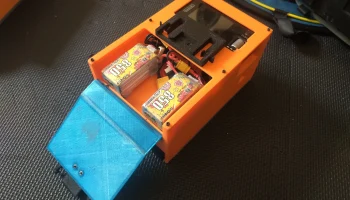

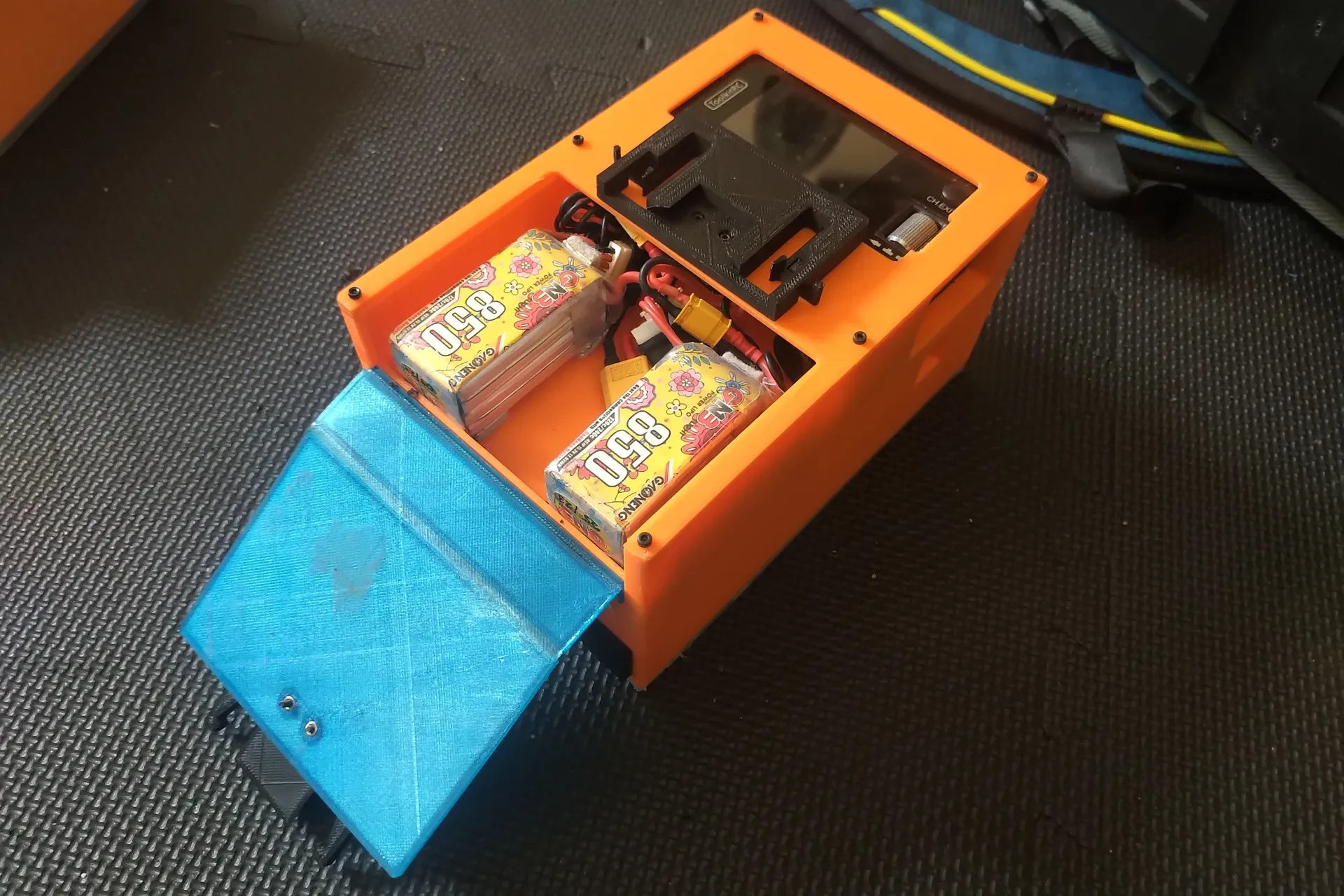

Отсек для LiPos

Заряжаемые аккумуляторы LiPo можно хранить в запирающемся отсеке (вмещает аккумулятор емкостью до 1000 мАч), что позволяет вам продолжать зарядку по дороге домой.

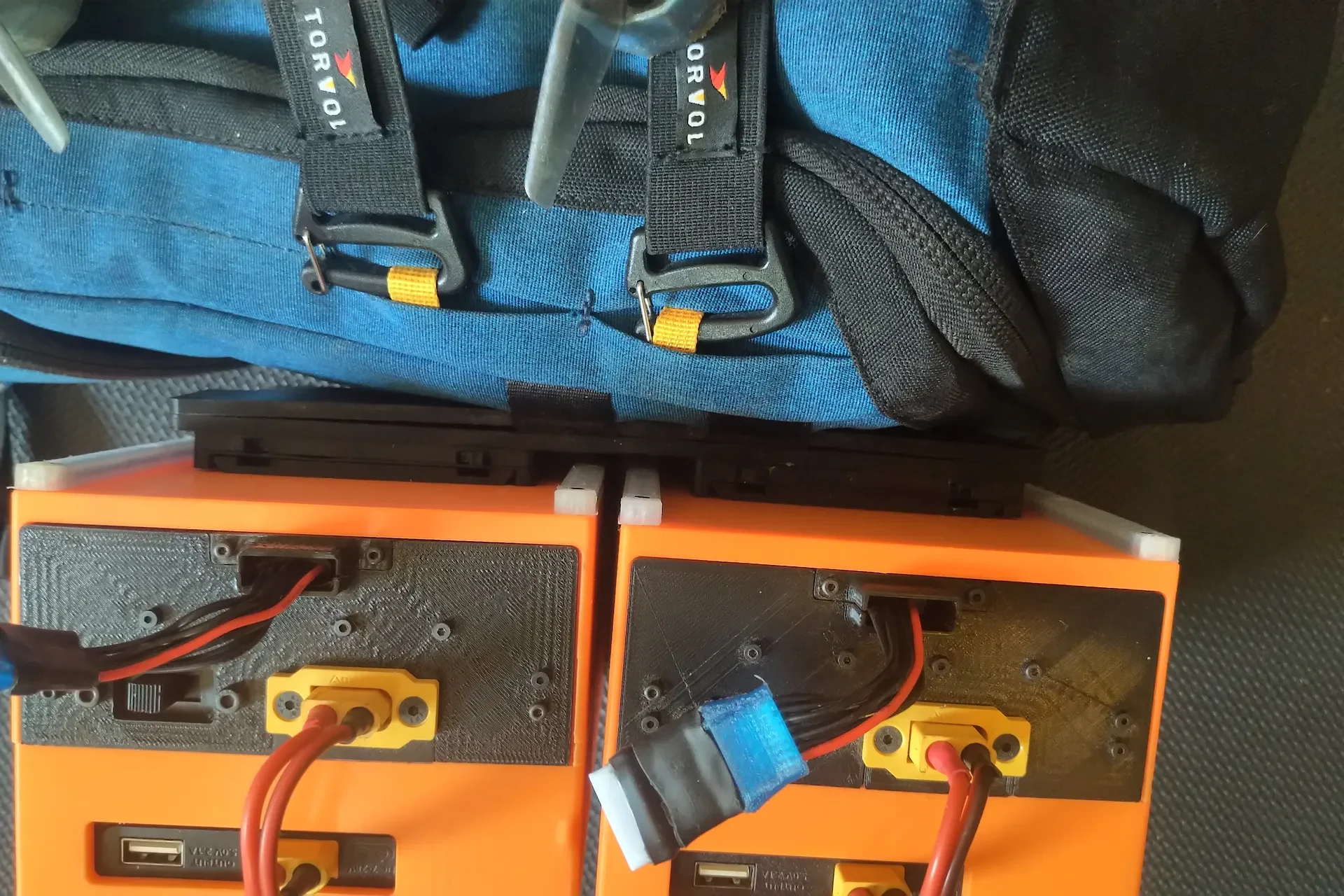

Правильные разъемы LiPo

Адаптеры используются для подключения LiPo к соответствующим балансным разъемам JST-XH.
Больше не нужно пытаться запомнить, какой конец разъема балансного провода является отрицательным: у вас есть вилки JST-XH с правильными ключами.
Кроме того, вы можете дополнительно установить Y-кабель XT60/XT30 на каждом из выпускных портов, поэтому вам не нужно носить с собой адаптеры.

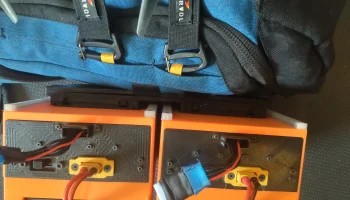

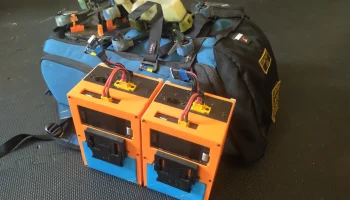

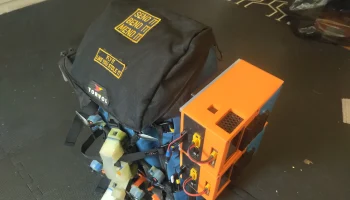

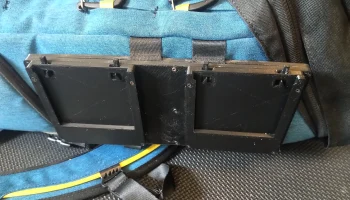

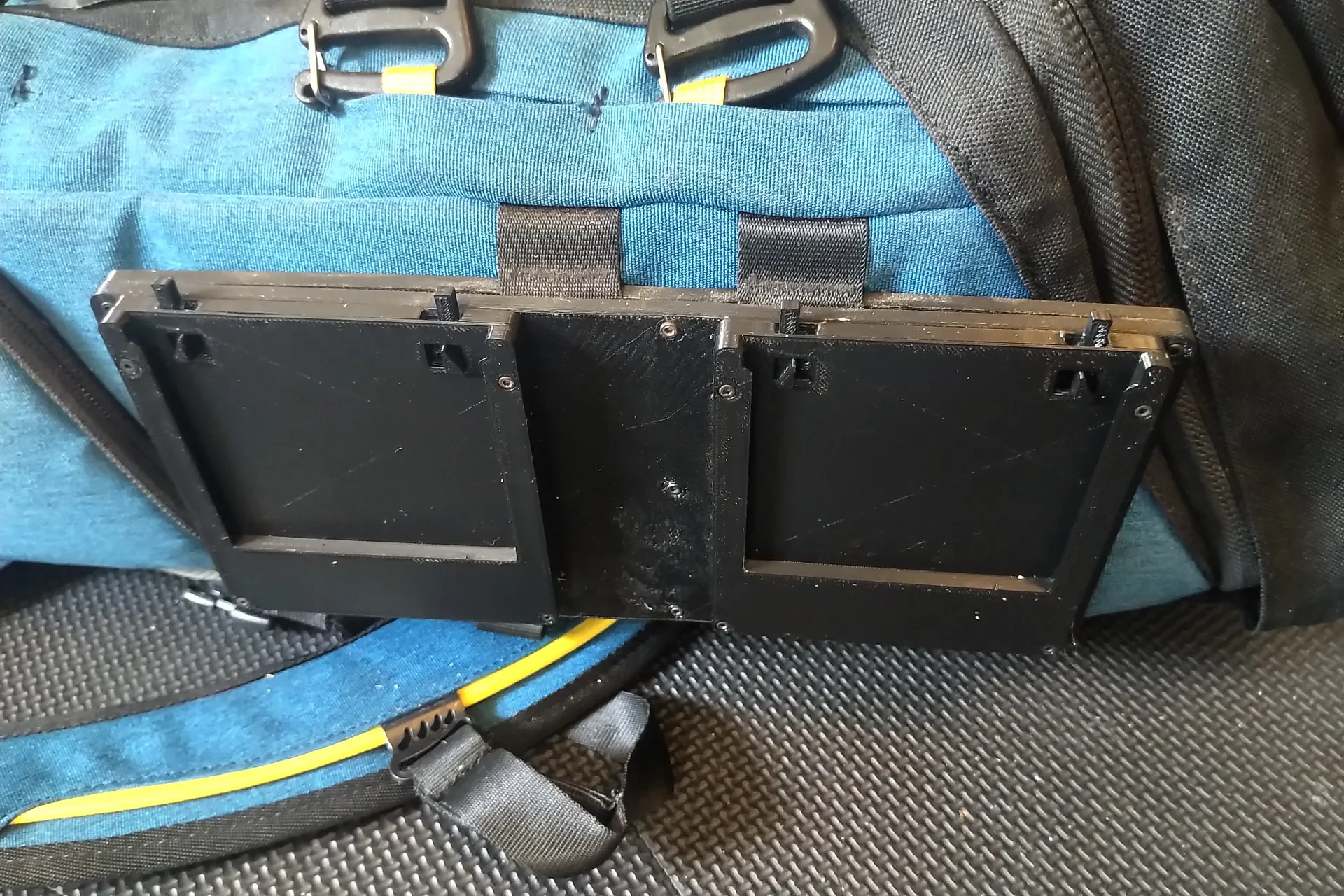

Крепление Molle (опционально)

Имеет подпружиненный механизм фиксации, который крепится к ремням Molle.

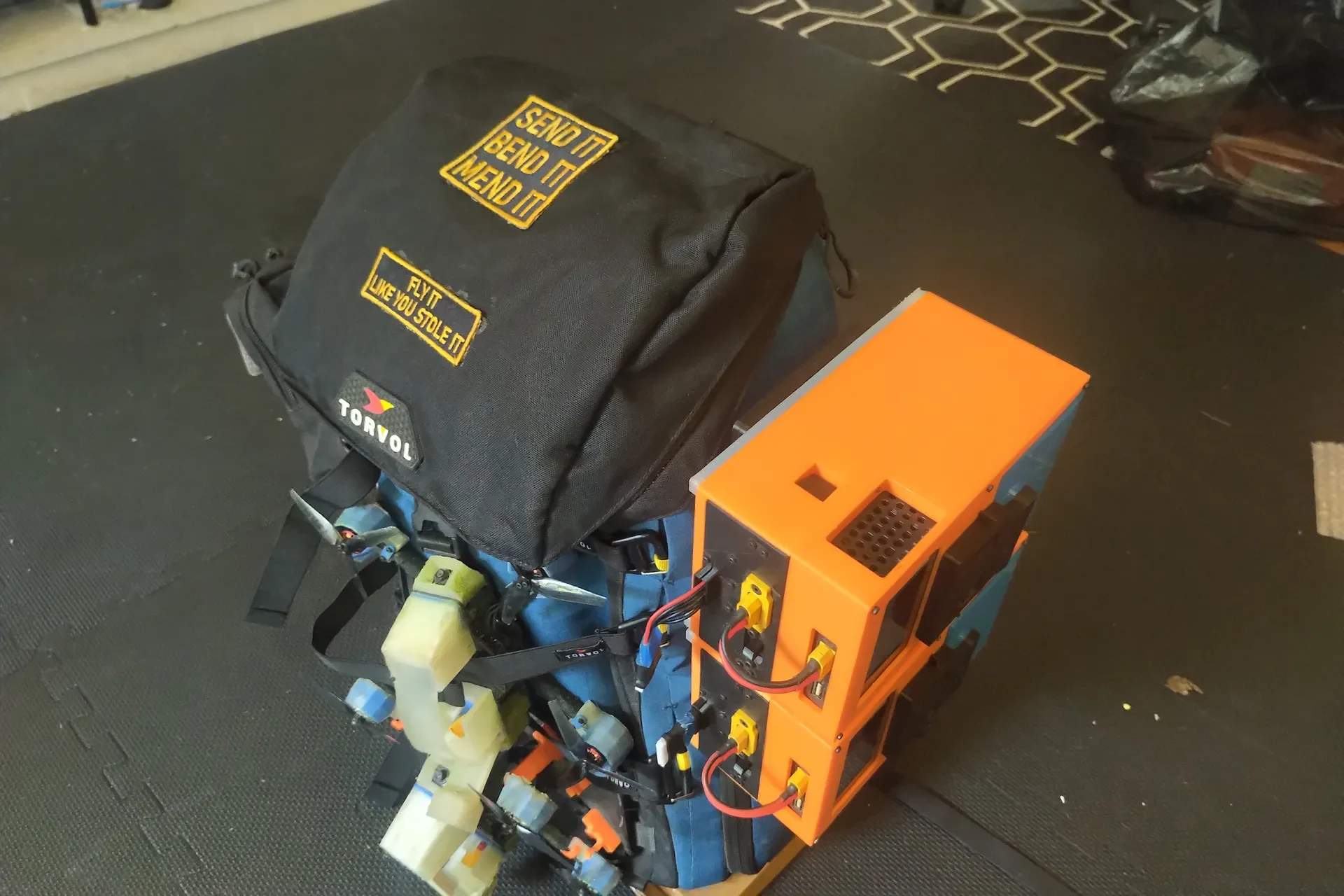

Подойдет любое крепление для ремня Molle с тремя отверстиями, хотя оно предназначено для установки на правую сторону Torvol Urban Carrier. Вмещает до 2 зарядных станций.

Полностью открытый исходный код

Файлы САПР Fusion360 предоставляются для модификации и ремиксов.

Инструкции

Если не указано иное, все детали могут быть напечатаны практически из любого жесткого материала (подойдет PLA). Для некоторых деталей потребуются гибкие материалы (например, ТПУ).

«Жертвенные слои» используются для различных отверстий для винтов, чтобы обеспечить возможность чистой печати углублений для головок винтов. Перед сборкой нужно будет просверлить несколько таких отверстий (или протолкнуть что-нибудь — их толщина всего 0,4 мм)

-------------------------------------------------------------------------------

Раздел Power Bank

=== Печать ===

Распечатать низ. В этой части находится аккумуляторный лоток.
Высверлите жертвенные слои в отмеченных отверстиях.

Распечатать Батарейный отсек
Он удерживает печатную плату, содержащую батареи.
Если у вас есть выключате��ь питания, напечатайте заголовок, иначе напечатайте заголовок без выключателя питания.
К нему крепятся разъемы блока питания (XT60, балансовый провод 6S) и, при необходимости, выключатель питания.
Распечатайте стопор балансировочного провода 6S (минимум один, опционально два) на гибком материале.
Это действует как разгрузочное устройство, чтобы вы не дернули за вилку балансировочного провода и не оторвали ее.
На этом этапе вы можете перейти к сборке, пока печатаются другие детали.
Распечатайте 2 зажима для лотка. Рекомендуется использовать сплошное заполнение.
Они позволяют легко снять аккумуляторный лоток.
Распечатайте фиксатор XT60 и фиксатор провода Balance.
Они фиксируют соединения XT60 и балансировочных выводов и позволяют снимать разъем без необходимости отпаивать провода от печатной платы.

=== Сборка ===

ПРИ РАБОТЕ С ПЛАТОЙ НЕ ЗАПОЛНЯЙТЕ ЕГО БАТАРЕЯМИ.

Подготовьте печатную плату
Соедините две площадки в левом нижнем углу этого изображения. Если этого не сделать, то положительная площадка XT60 не будет подключена.
Также ознакомьтесь с местом подключения XT60 и провода баланса.

Припаяйте провод баланса.
Перед пайкой балансировочного провода пропустите провода через стопор балансировочного провода 6S.
Это синие части на картинке
Нужен хотя бы один из них (тот, что справа) — он предназначен для снятия напряжения и важен для безопасности.
Тот, что слева, предназначен для того, чтобы вы могли вставить балансировочный провод внутрь кор��уса, но, честно говоря, он на самом деле не работает, поэтому смело не используйте его.
При взгляде снизу самый положительный провод — тот, что внизу на картинке ниже.

Прикрепите плату к аккумуляторному лотку с помощью винтов и гаек M3.
ВНИМАНИЕ! Эти винты + гайки ЖИВЫЕ. Они подключаются к + и — павербанка. При обращении с аккумуляторным лотком в сборе БУДЬТЕ ОСТОРОЖНЫ и не прикасайтесь им к чему-либо металлическому.
Прикрепите разъем к аккумуляторному лотку с помощью винтов M2.
Припаяйте вилку XT60E-F к печатной плате с помощью толстых проводов, опционально со встроенным выключателем питания.
Рекомендуется припаять положительный провод XT60 через переключатель. Если припаять минусовой провод in-li
