(WIP) Power Bank 3S2P "6 в ряд" Корпус с разъемом 18650 ...

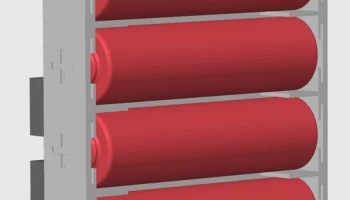

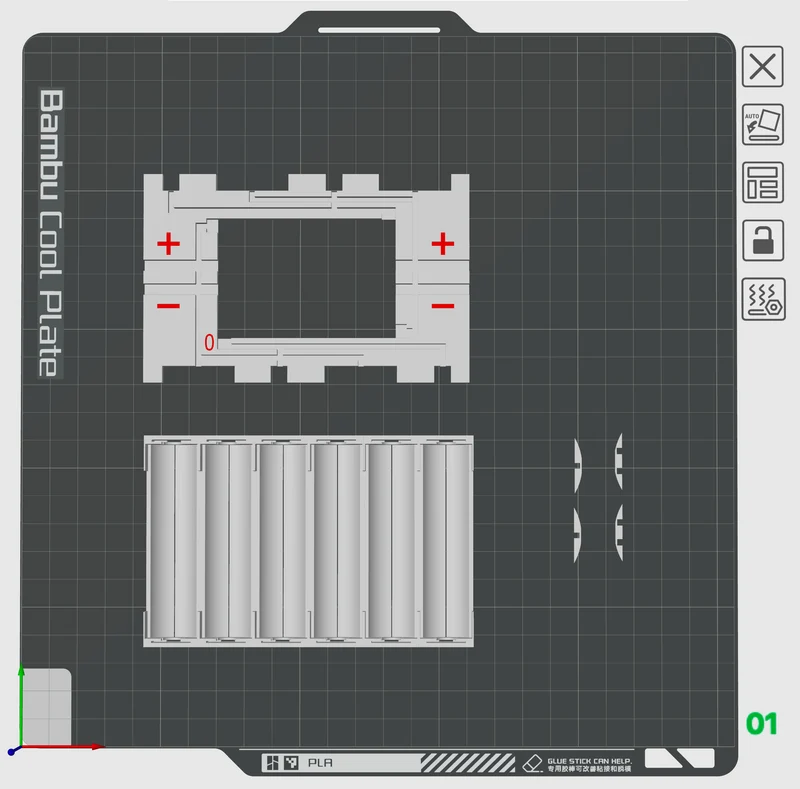

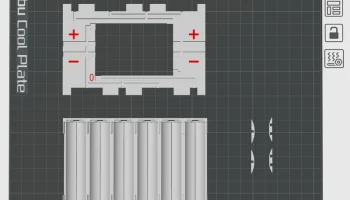

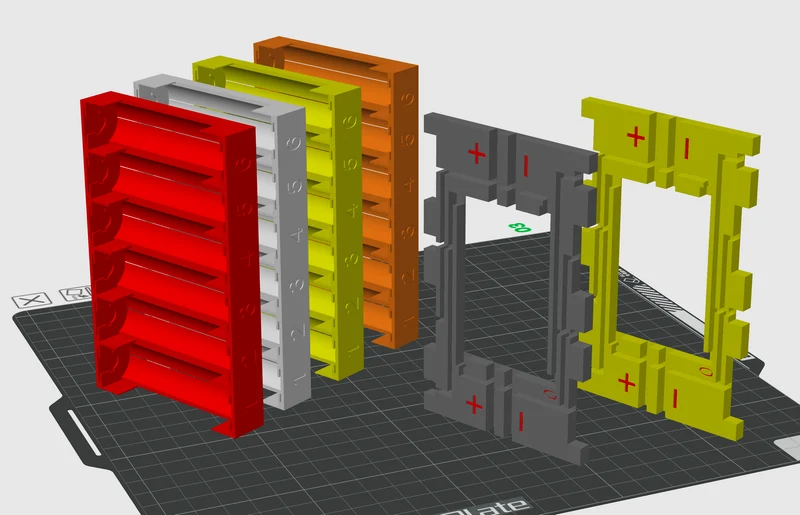

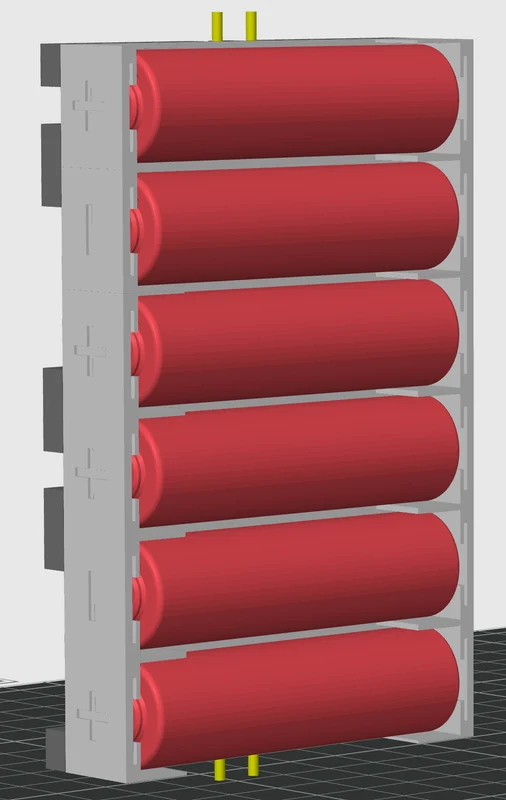

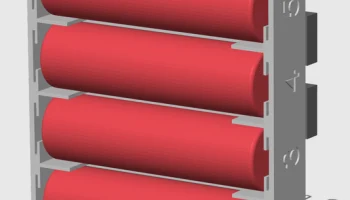

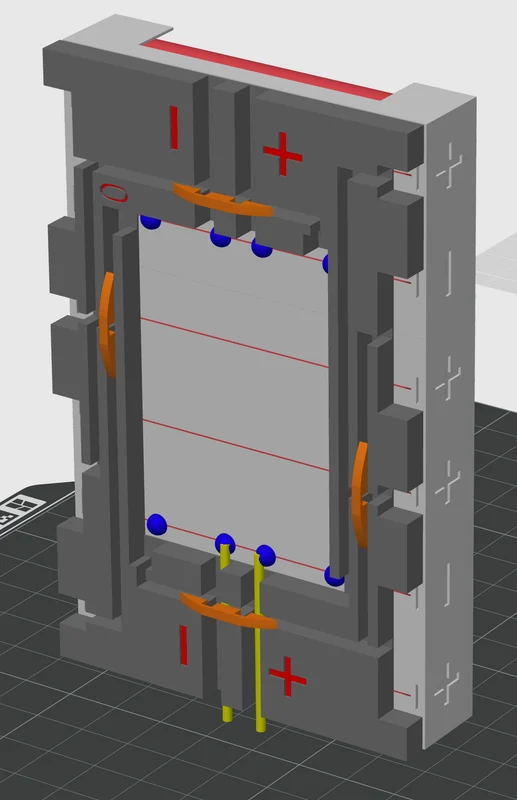

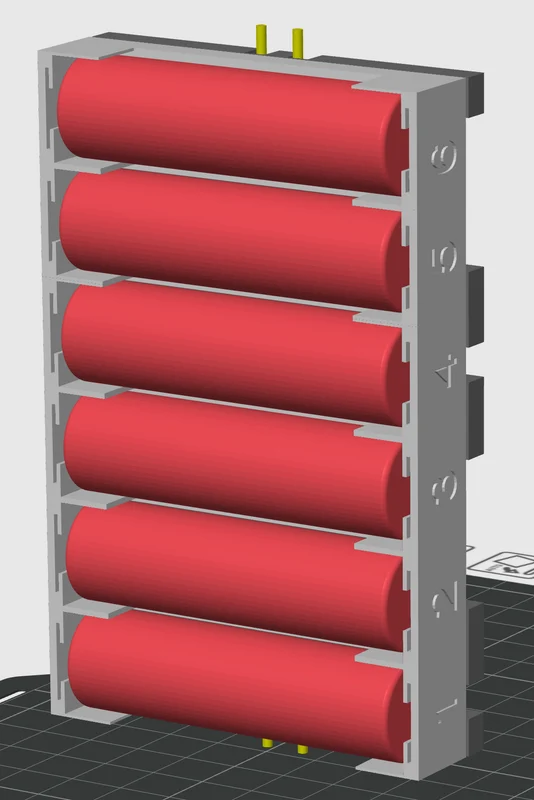

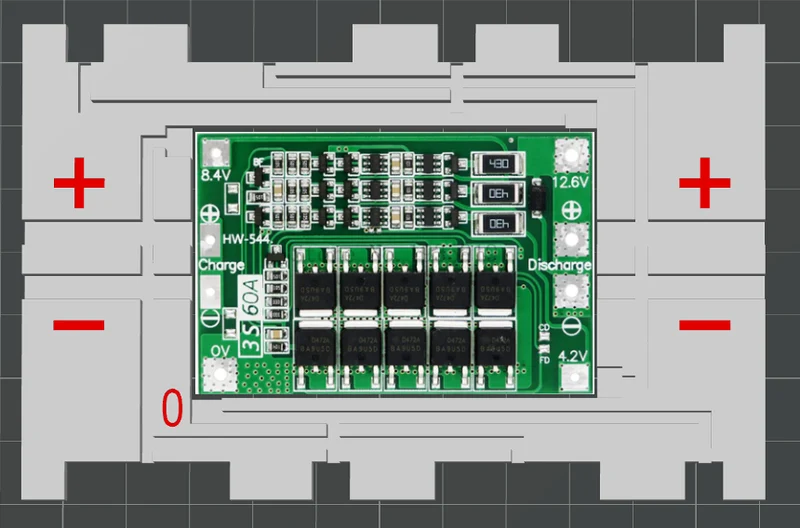

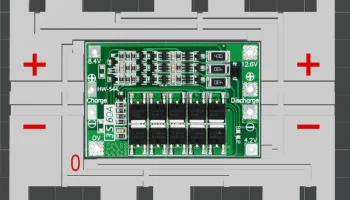

Я хотел создать Power Bank в очень тонкой коробке и разработал специальный держатель для подключения аккумулятора и направляющую кабеля на задней панели, все высотой 39,2 мм. Прочтите документ для получения полных характеристик и инструкций.
Надеюсь, вам понравится!
Примечание: не стесняйтесь присылать мне любые предложения. Я обновлю модель и документацию, как только смогу собрать Power Bank. Это один из моих первых дизайнов, пожалуйста, наберитесь терпения! :)

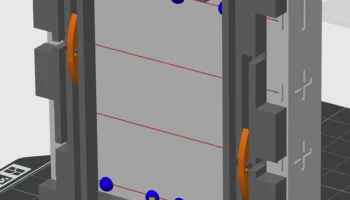

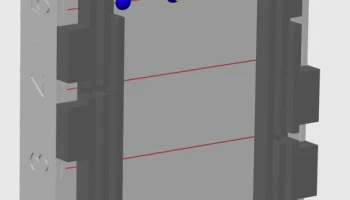

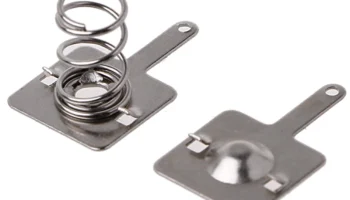

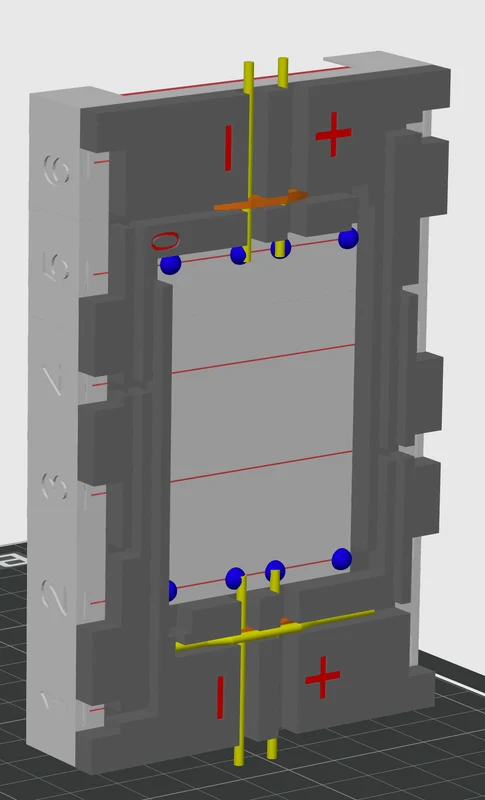

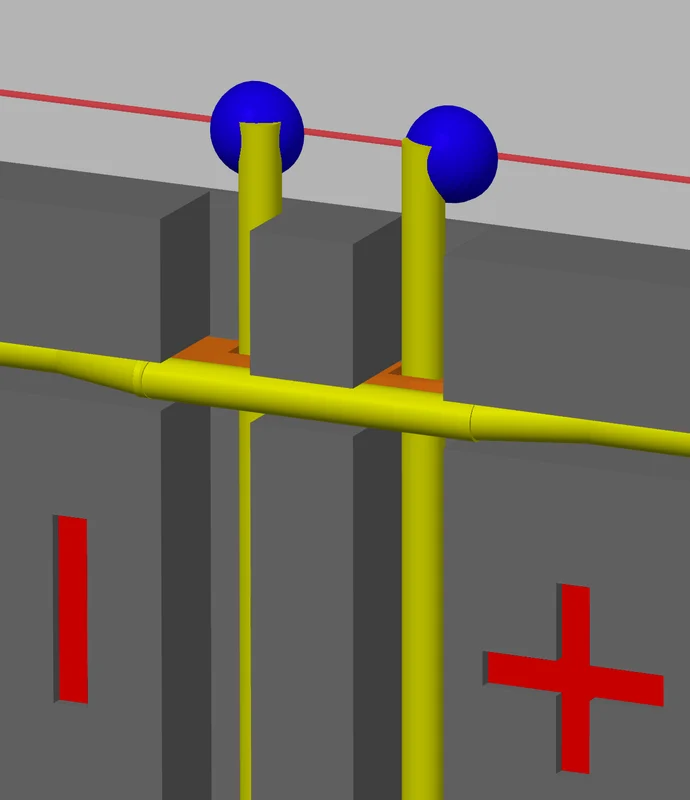

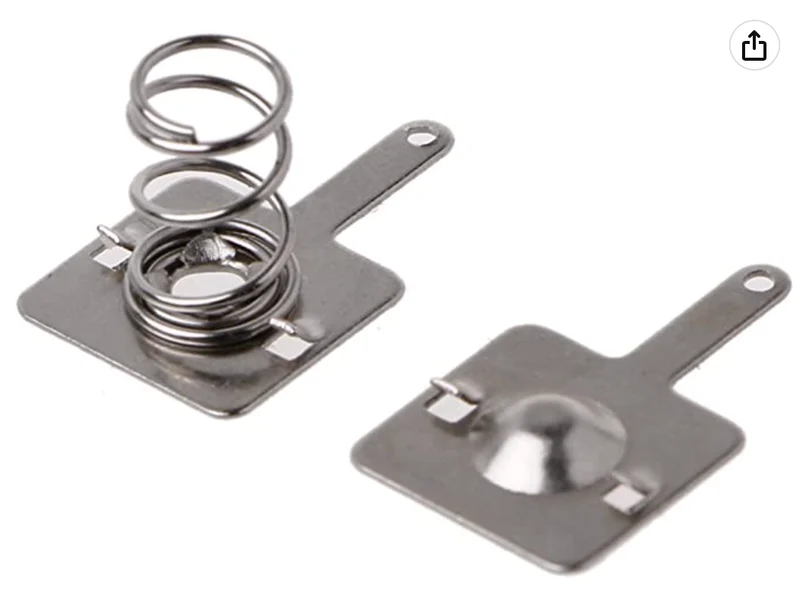

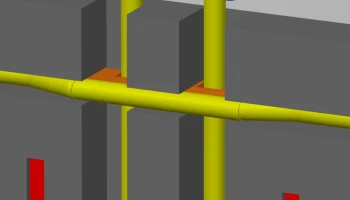

Обновление 1: Я получил и установил разъемы аккумулятора. Они сидят немного туго, но занимают правильное положение при небольшом нажатии. Хотелось бы разъемы побольше, но это неплохой результат (см. новые изображения). Направляющая кабелей устанавливается на место вместе с разъемами.
Update2: Я получил несколько заказов с Aliexpress с разъемами, переключателями и т. д., и смог закончить работу. У меня были проблемы с пайкой (я еще новичок) и с разъемами аккумулятора, которые видимо не справляются со своей задачей.
Извлеченные уроки: 1) Хотя использование медного кабеля, по моему мнению, было хорошей идеей (для улучшения прохождения тока), я бы никогда не стал делать это снова в будущем, потому что с ним сложно работать. 2) Еще я подумал, что было бы неплохо использовать батарейки с разъемами (проще снять или поменять) вместо их пайки, но пружины разъемов начали подводить, поэтому думаю, что больше так делать не буду.
Это была моя первая работа, и теперь я, наверное, делал бы все по-другому, но я многому научился и мне очень понравился процесс.
