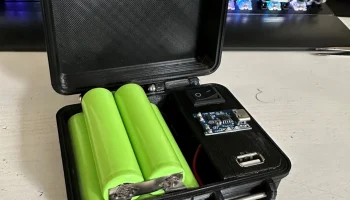

18650 Портативное зарядное устройство

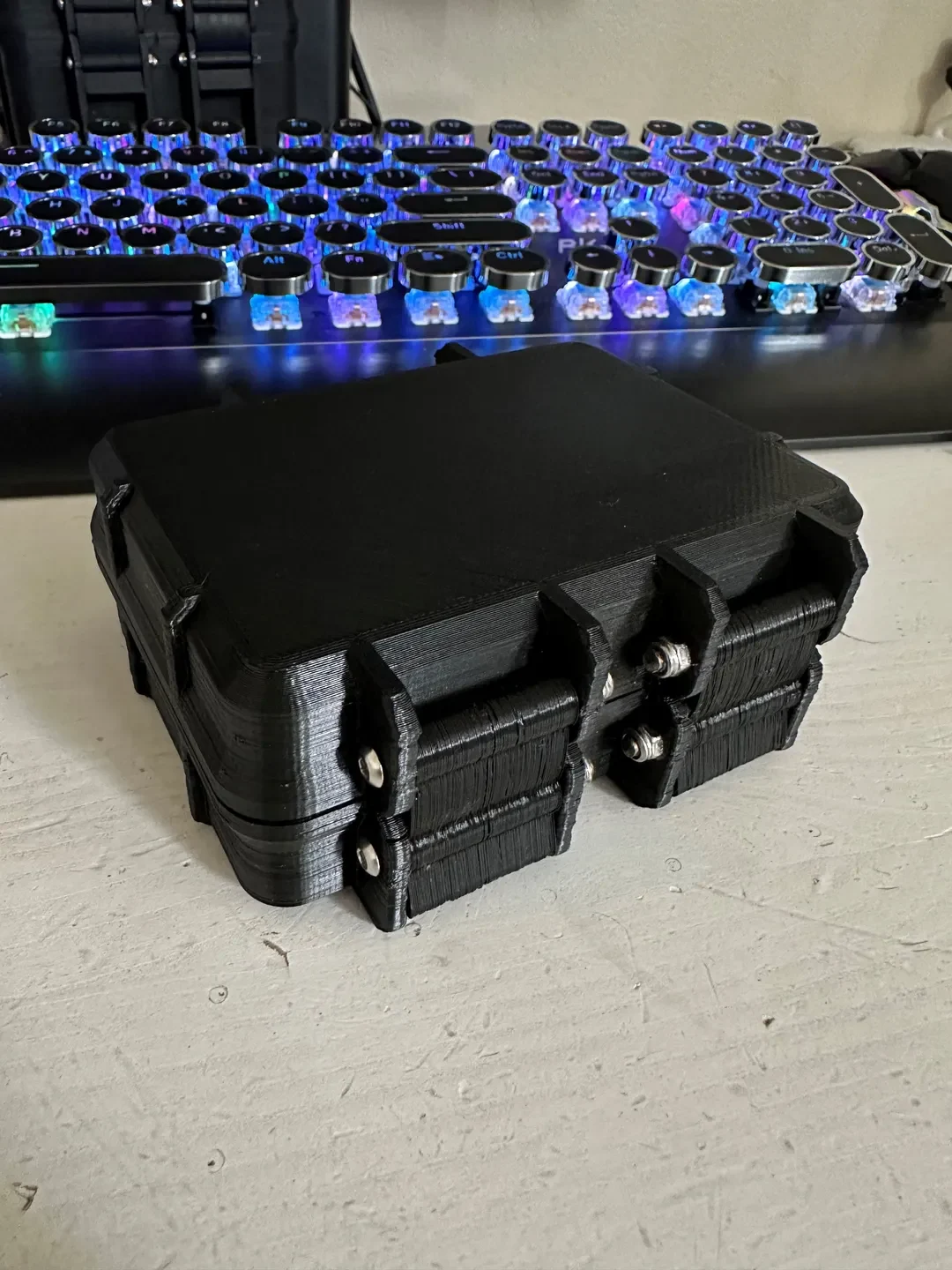

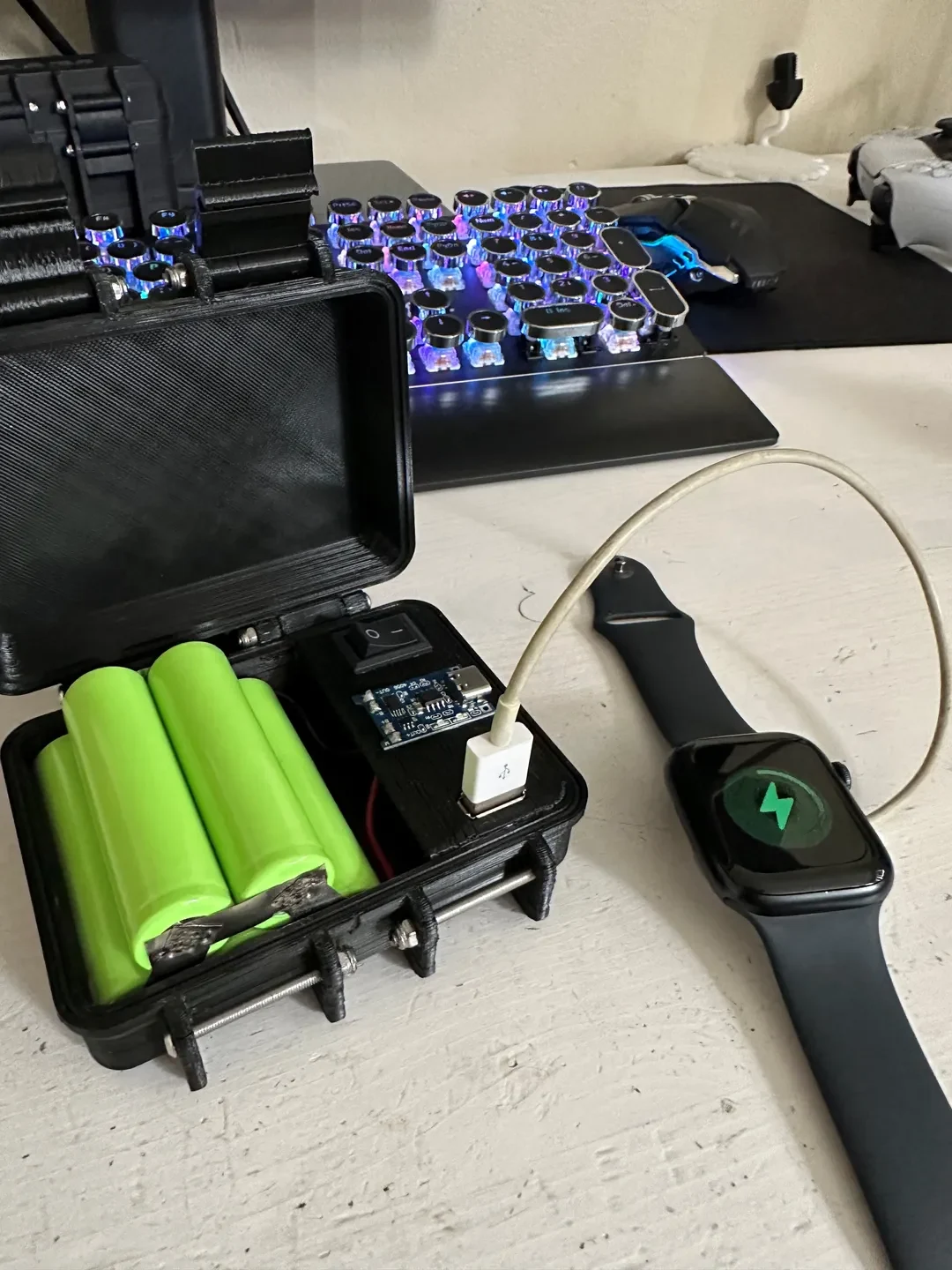

Этот водонепроницаемый портативный зарядный чехол с питанием от 18650 прост и дешев в сборке! Даже при использовании дешевых ячеек 18650 5-параллельная установка может обеспечить емкость 10 000 мАч, а более качественные ячейки обеспечат еще лучшее хранение энергии!
Необходимые детали:
Схема TP4056 (1)
Преобразователь постоянного тока MT3608 (1)
Женский USB-порт (1)
Кулисный переключатель (1)
18650 ячеек (5)
Винт М3х40 (6)
Контргайки M3 (6)
Супер клей

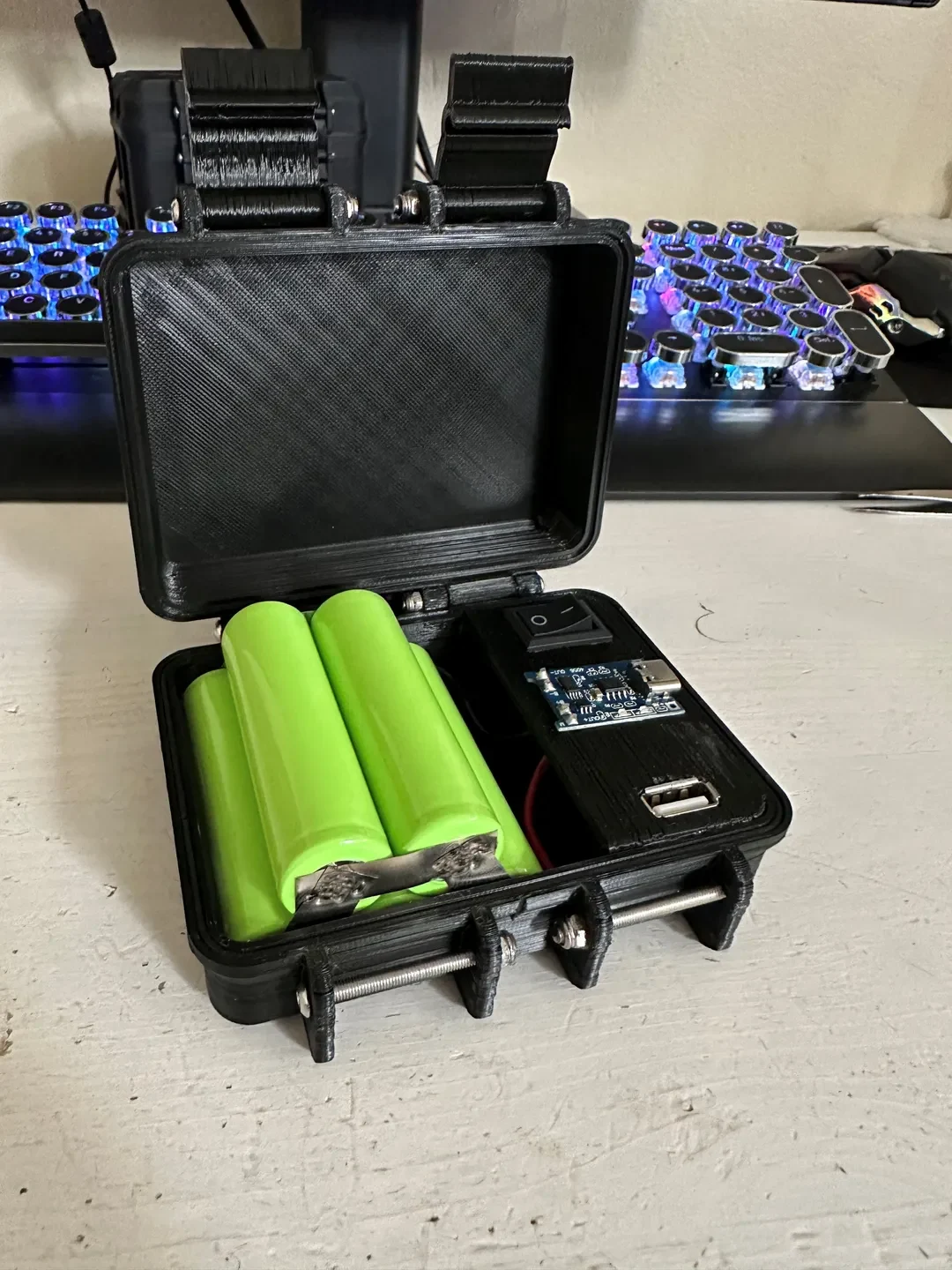

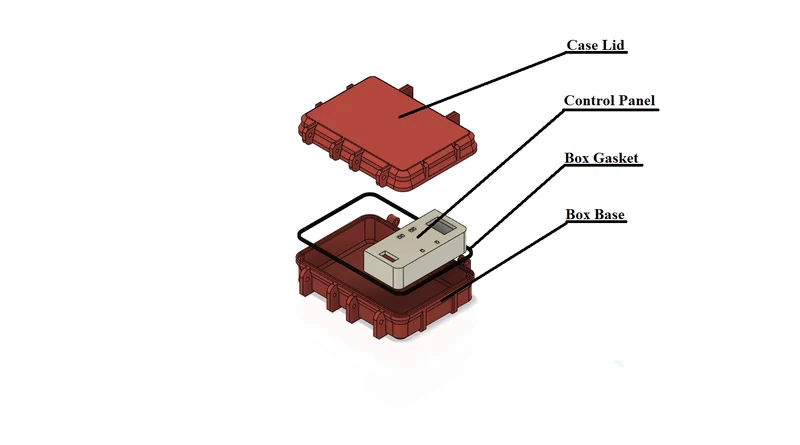

Элементы 18650 должны быть подключены параллельно (положительный к положительному) в стопке по 5 штук, чтобы они правильно помещались внутри корпуса. Чтобы сделать корпус водонепроницаемым, используйте нить Ninja flex или аналогичную гибкую нить толщиной 1,75. Просто отрежьте кусок нити, вставьте его в канавку вокруг корпуса и убедитесь, что она полностью охватывает корпус, прежде чем отрезать излишки.
Используйте винты и гайки M3x40 (рекомендуются нейлоновые контргайки), чтобы скрепить корпус.

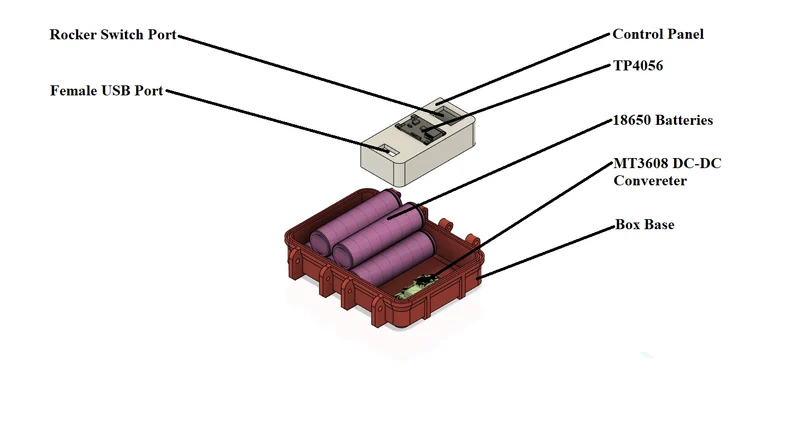

Прикрепите модули и провода к «панели управления», прежде чем устанавливать ее на место корпуса. Несколько капель суперклея гарантируют, что панель управления не сдвинется и не сместится.
Рекомендуется использовать горячий клей или аналогичный толстый клей для набора ячеек 18650, чтобы он также оставался на месте.

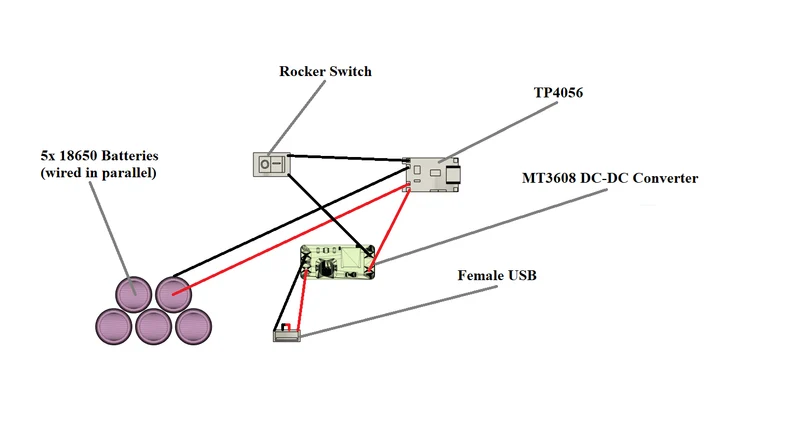

Обязательно следуйте схеме подключения, приведенной в этом посте, чтобы гарантировать успешную сборку! Не забывайте соблюдать меры предосторожности при работе с аккумуляторами, проводами и кабелями 18650. При работе с мелкими деталями, которые могут повредить глаза, настоятельно рекомендуется защищать глаза.
