Pint Vesc 20s2p 18650 Батарейный отсек/бампер
Следуя традициям Гримма, пошаговые файлы лучше, чем stl. Пожалуйста, поблагодарите Гримма/Нэша за римейк. Это было бы невозможно без его пошаговых файлов: www.printables.com/model/865559-onewheel-pintx-z-battery-box-remake.

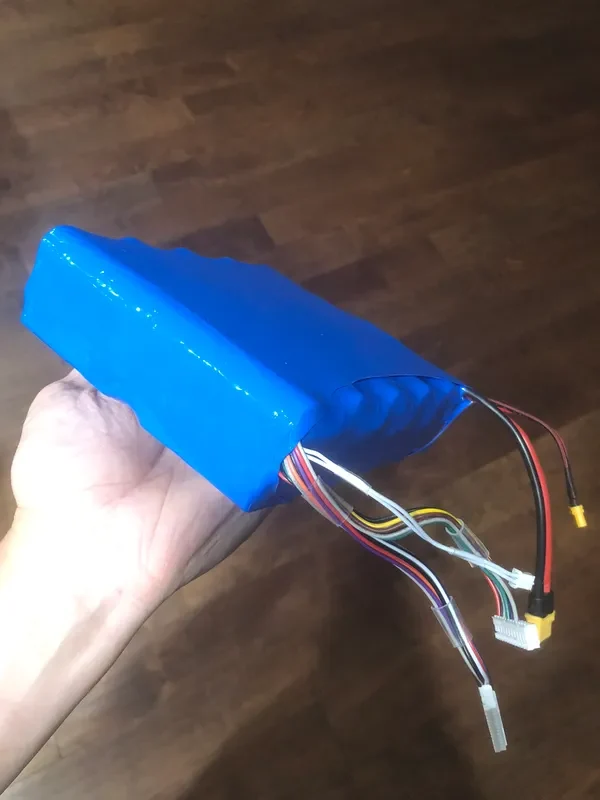

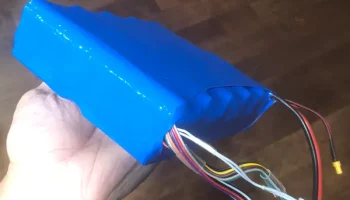

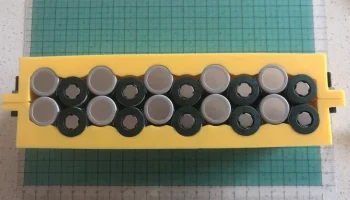

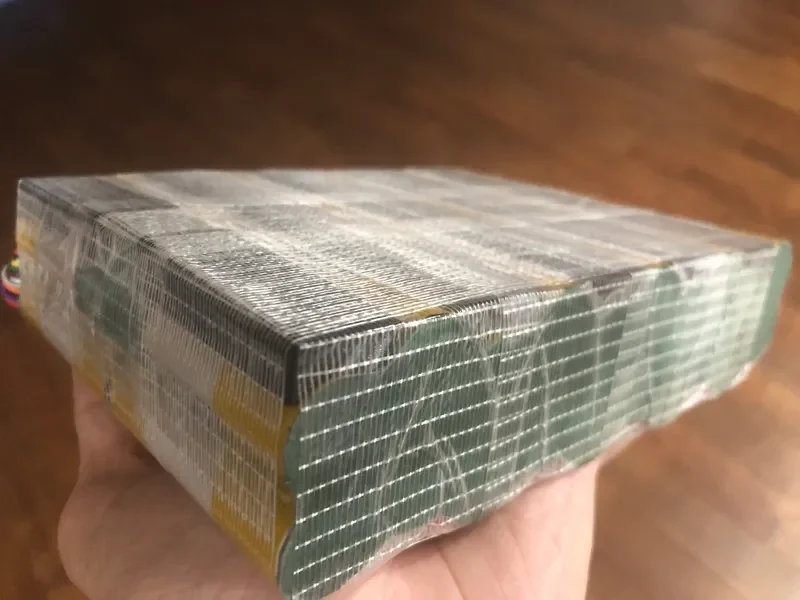

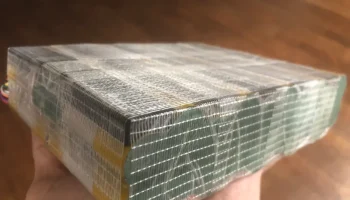

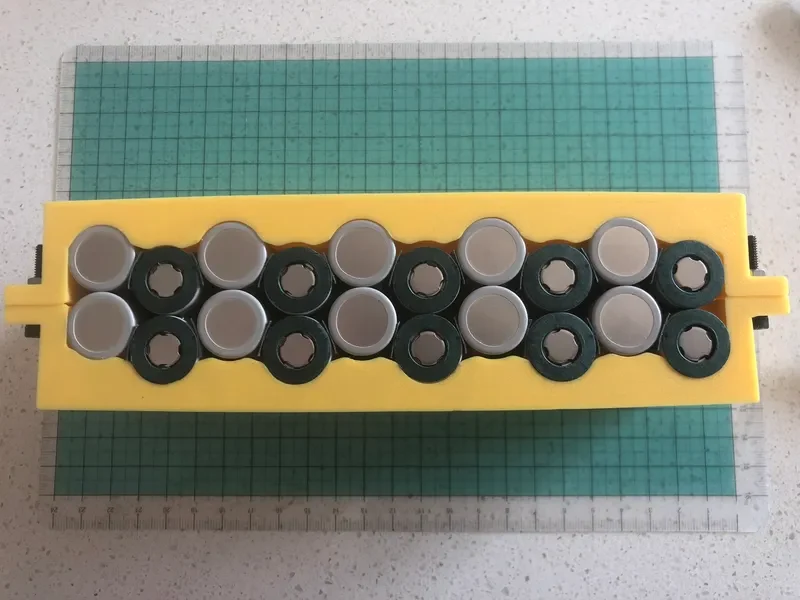

Я сделал закругленные углы рядом с областью BMS «квадратными», что позволило разместить в коробке 40 ячеек 18650 (да… не совсем). Схема не оставляет много места для ленты, проводов и т. д. Я реализую более простую схему, смещая каждую альтернативную группу p на 6 мм выше (слишком много, и вам понадобится молоток ци). Поэтому я построил сварную рамку, чтобы облегчить их размещение с таким смещением. Я напечатал заполнение, чтобы уменьшить давление/напряжение в альтернативной группе p.
2 вещи, на которые стоит обратить внимание:

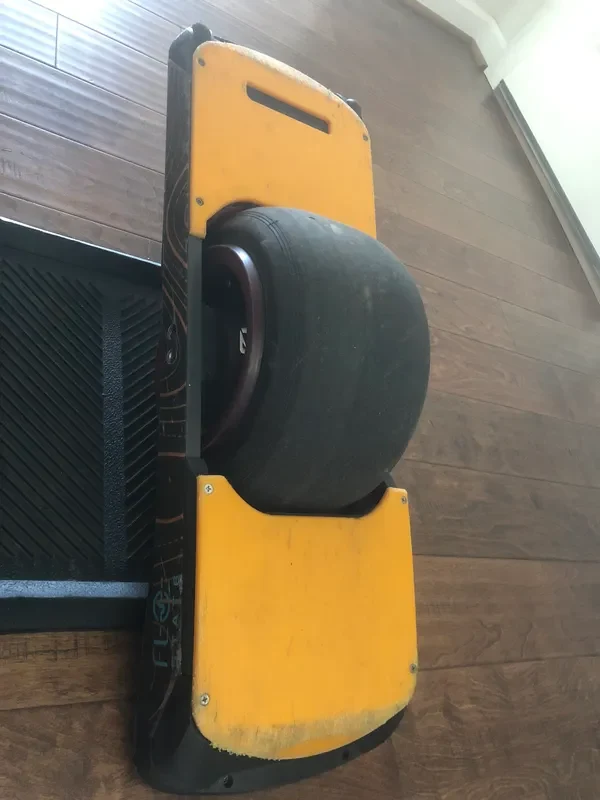

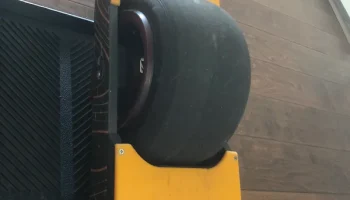

Коробку следует использовать с плавающей пластиной TFL, чтобы защитить коробку/батарею. Вам захочется отрезать переднюю и заднюю часть. Удалите клей, поскольку теперь они прикручены болтами. Поместите переднюю поплавковую пластину на заднюю поплавковую пластину и отметьте 2 недостающих отверстия, чтобы их можно было просверлить.

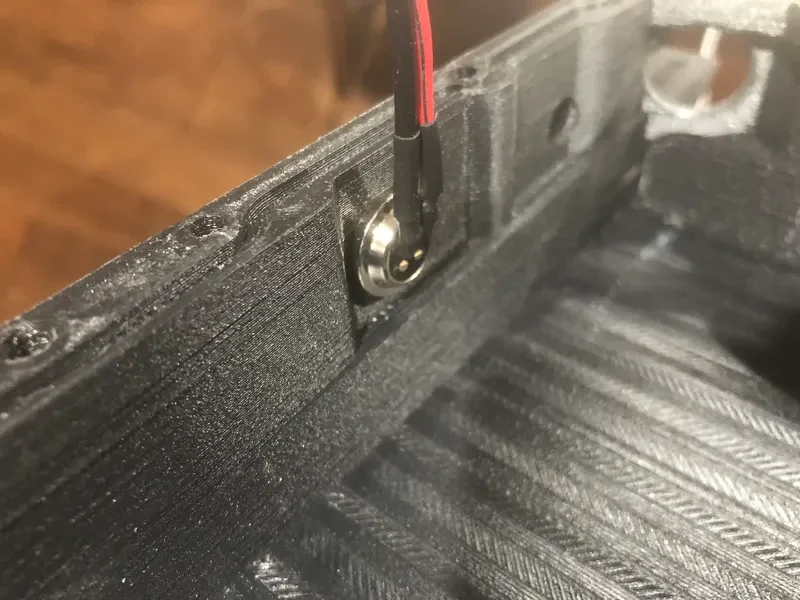

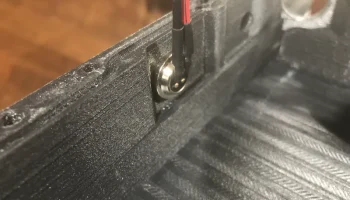

Вам нужно будет отрезать штыри порта зарядки (я использую gx12-4) и сделать их вертикальными (см. рисунок), иначе они врежутся в батарею.
Включенные файлы:

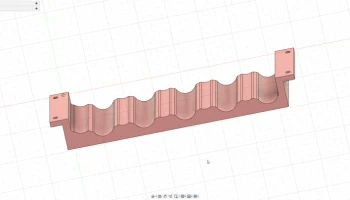

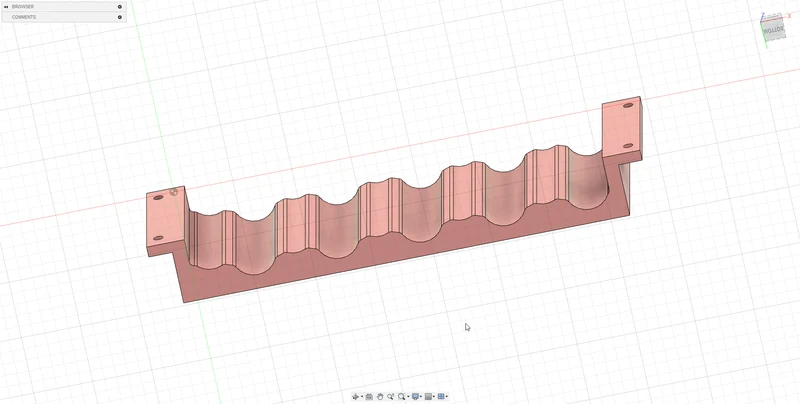

Сварная рама — рекомендуем пла. Используются винты и гайки 4 x M4.

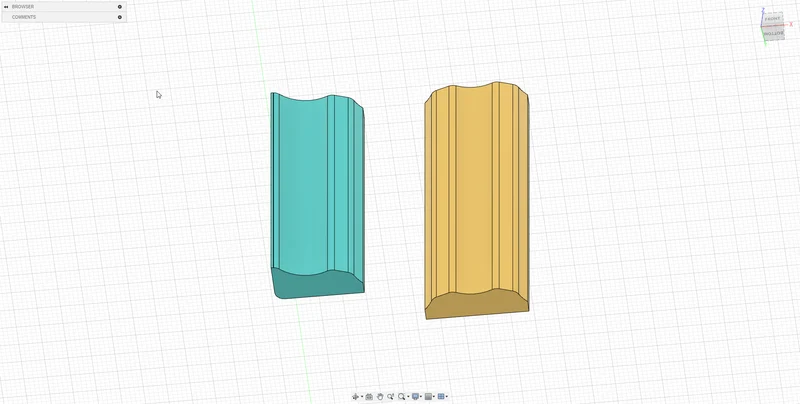

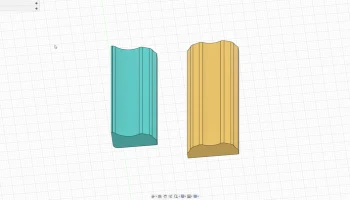

Pad — рекомендую ТПУ. Вы можете использовать ножницы, чтобы разрезать эти прокладки из ТПУ, если им мешают провода и т. д.
8x Bottom (я использовал 7x только из-за того, как проложил разряженные провода xt60)
2x угловой

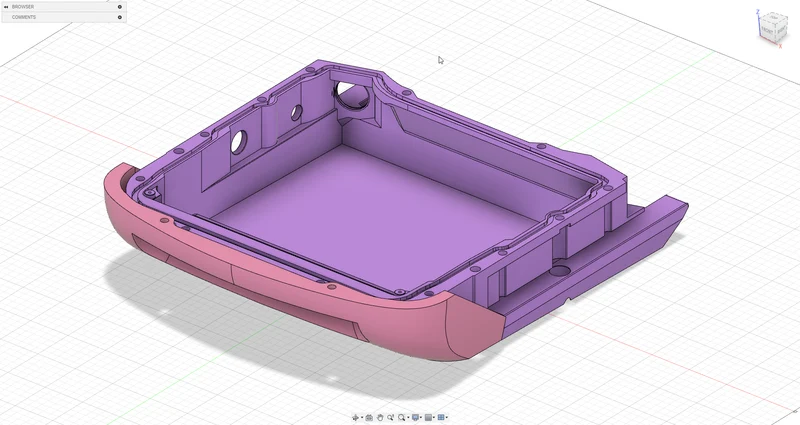

Бампер — рекомендуется распечатать это с 7 стенками и 60 заполнениями с помощью cf pa, cf pc и т. д.

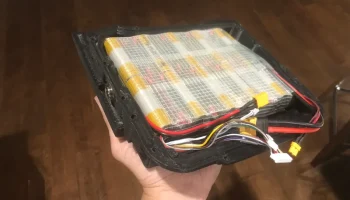

Коробка — рекомендуется печать с 5 стенками и заполнением 40-50 с помощью cf pa, cf pc и т. д.
Для поплавковой пластины вам понадобятся 2 нагревательные вставки m4.
Винты для поплавковой пластины будут 2x M4 14 мм и 2x M4 60-65 мм (мне нужно 65 мм).
Оффтопик:
Добавлен файл шага коро��ки 15s2p 21700. Единственная разница между этой коробкой и коробкой 20s2p 18650 заключается в том, что у нее есть кронштейн порта зарядки. Он предназначен для сборки аккумулятора емкостью полгаллона: docs.google.com/document/d/13RFsZmAaAs7-BoWP7CTlxNfn-3OYNUN_Gvy2KQUzqg4/edit?usp=sharing
