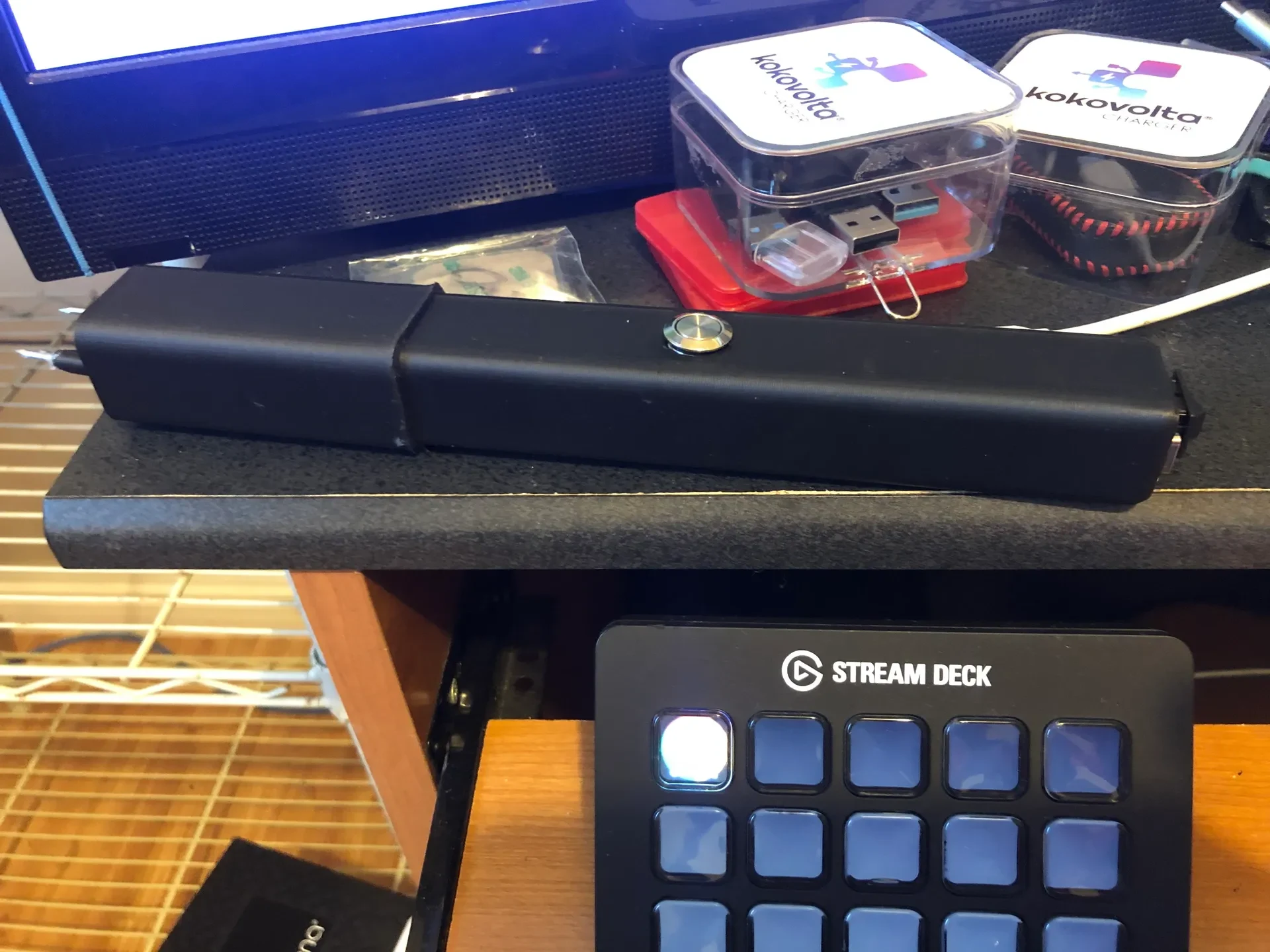

Шарик Тинклер 18650

Я использовал цинковые гвозди длиной 1,5 дюйма, которые немного больше шурупов диаметром 2 мм, поэтому мне пришлось просверлить отверстие большего размера. Также использовались вставки 2,5 или 3 мм для пайки к генератору высокого напряжения.

Если вы получаете гнездовой разъем USB-C с проводами, я рекомендую отпаять провод от разъема, чтобы он был коротким, а затем припаять его снова.

Рекомендуемое оборудование и материалы:

Паяльник: Чтобы припаять все к проводам.

Припой и паяльная паста: припой и паста на обоих концах 18650 для лучшей сварки.

Клеевой пистолет: приклейте конец выключателя, чтобы он не касался напрямую, зубцы к крышке и соединение с генератором высокого напряжения.

Мини-аппарат для точечной сварки с батарейным питанием: убедитесь, что он подключен к 18650.

Никелевая полоска 0,15 мм: паять непосредственно на 18650 — плохая идея, особенно если паяльник медленный и не достигает высокой температуры. Также припой имеет проблемы с прилипанием к 18650.

Тепловая пушка: для нагрева отверстия для гнезда USB-C и крышки, чтобы после остывания она плотно держалась.

Гнездовой разъем USB C: он дешев и поставляется в комплекте с проводами.

Изображение товара соответствует предыдущей версии. Текущая версия должна быть намного лучше. Хотя не проверял

Колпачок зубца едва подходит к этой штуке, поэтому будет очень сложно протолкнуть зубец через колпачок.
