Чехол-держатель на 2 ячейки для 21700/18650 - разъем XT30

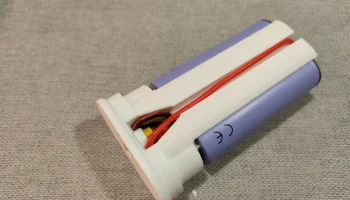

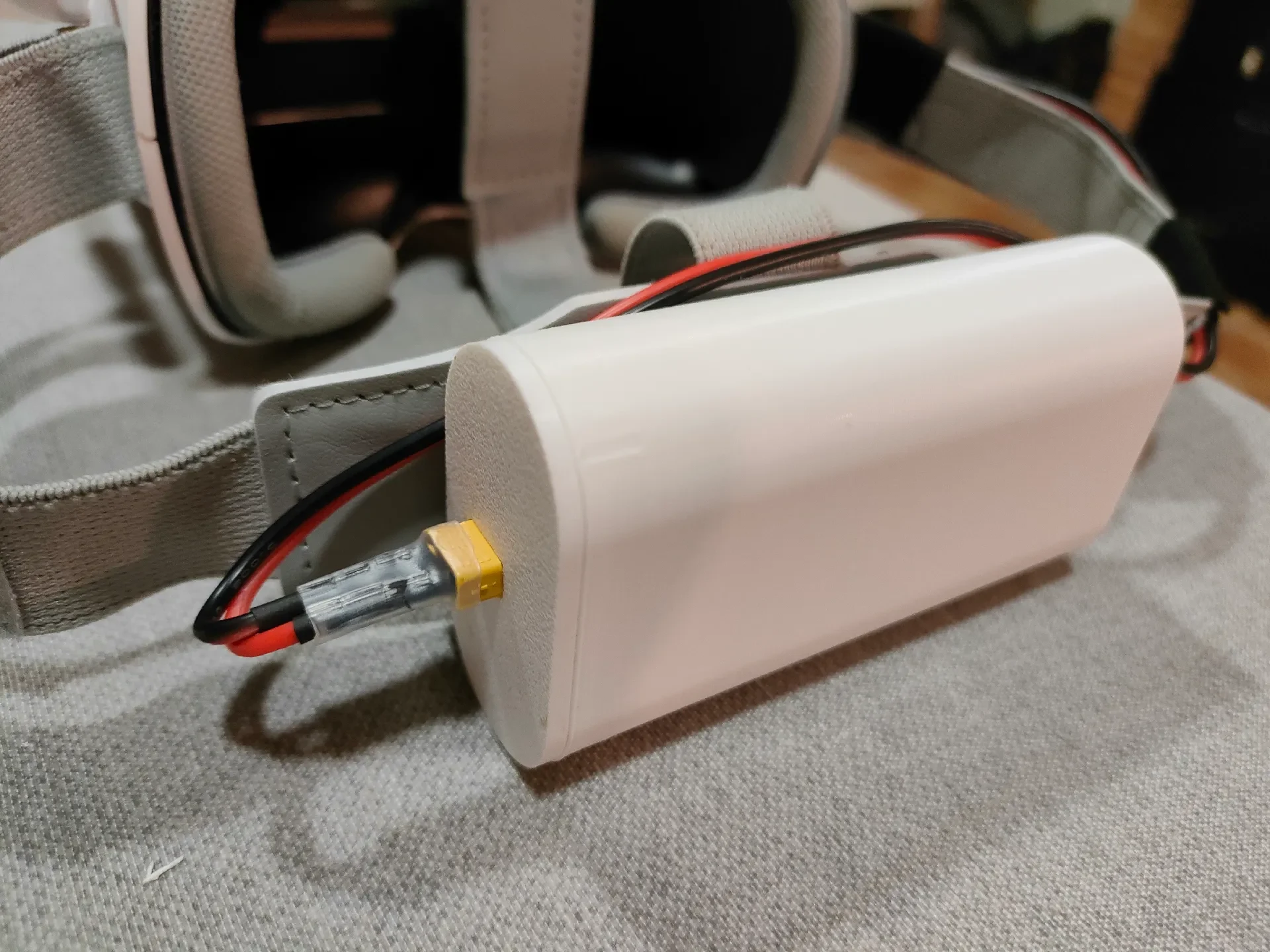

Это небольшой проект, который я сделал, чтобы продлить срок службы батареи моих очков BetaFPV VR03. Это прочная закрытая конструкция, она плотно фиксируется винтом М3, достаточно компактна и проста в сборке. Его также легко носить с собой, не беспокоясь о том, что он откроется или ячейки упадут: допуски достаточно жесткие, чтобы избежать люфта. Как вы можете видеть на фотографиях, его плоская конструкция позволяет прикрепить к нему ленты-липучки, поэтому его можно легко прикрепит�� к чему угодно.
Примечание: это не подходит для приложений с высоким током. Это держатель, и элементы и никелевые полоски контактируют посредством чистого механического давления.
Необходимые материалы
1 х термовставка M3
1 винт M3*10
2 х 50*8 мм никелевая полоса
1 х XT30, розетка
Печать
Оба дизайна должны хорошо печататься при вертикальной ориентации и плоском конце. Для корпуса могут понадобиться минимальные опоры для деревьев внизу, для верхней части полости разъема.
Честно говоря, настройки печати не слишком актуальны, просто убедитесь, что у вас приличные мосты, и используйте то, что вам подходит. Я напечатал ��вой из PETG, используя 2 стенки и 20% заполнение гироида. Никаких особых причин, просто мне так нравится.
Инструкции по сборке

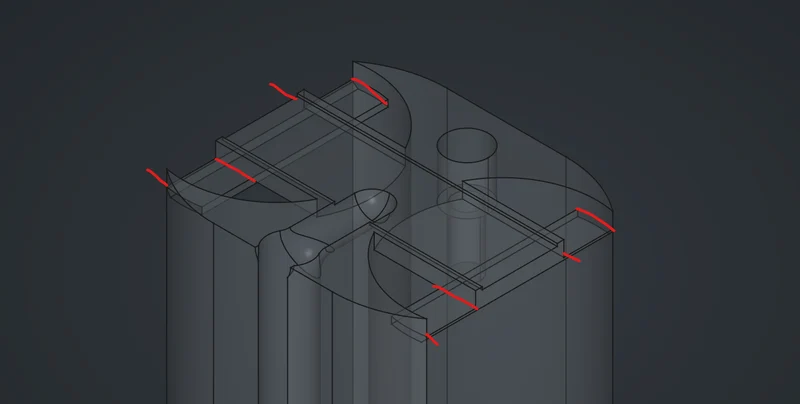

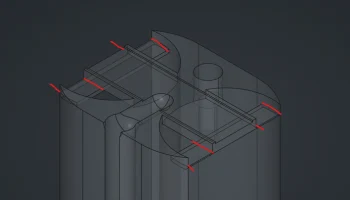

Вырежьте верхние «опоры» корпуса, как указано на прикрепленном фото. Теперь, когда я думаю, этот шаг может быть даже и не нужен, но я сделал именно так.
Установите термовставку в отверстие в верхней части корпуса. Нажмите на него до упора.
Установите нижнюю никелевую полосу. Для этого вы просовываете его через зазор, который выглядит так, как будто он предназначен только для никелевой полоски, и, как только вы его отцентрируете, загибаете края вверх. Вот вам и нижний контакт. Лучше всего сейчас припаять к полоске один провод, места у вас как раз хватит. Позже будет сложнее.

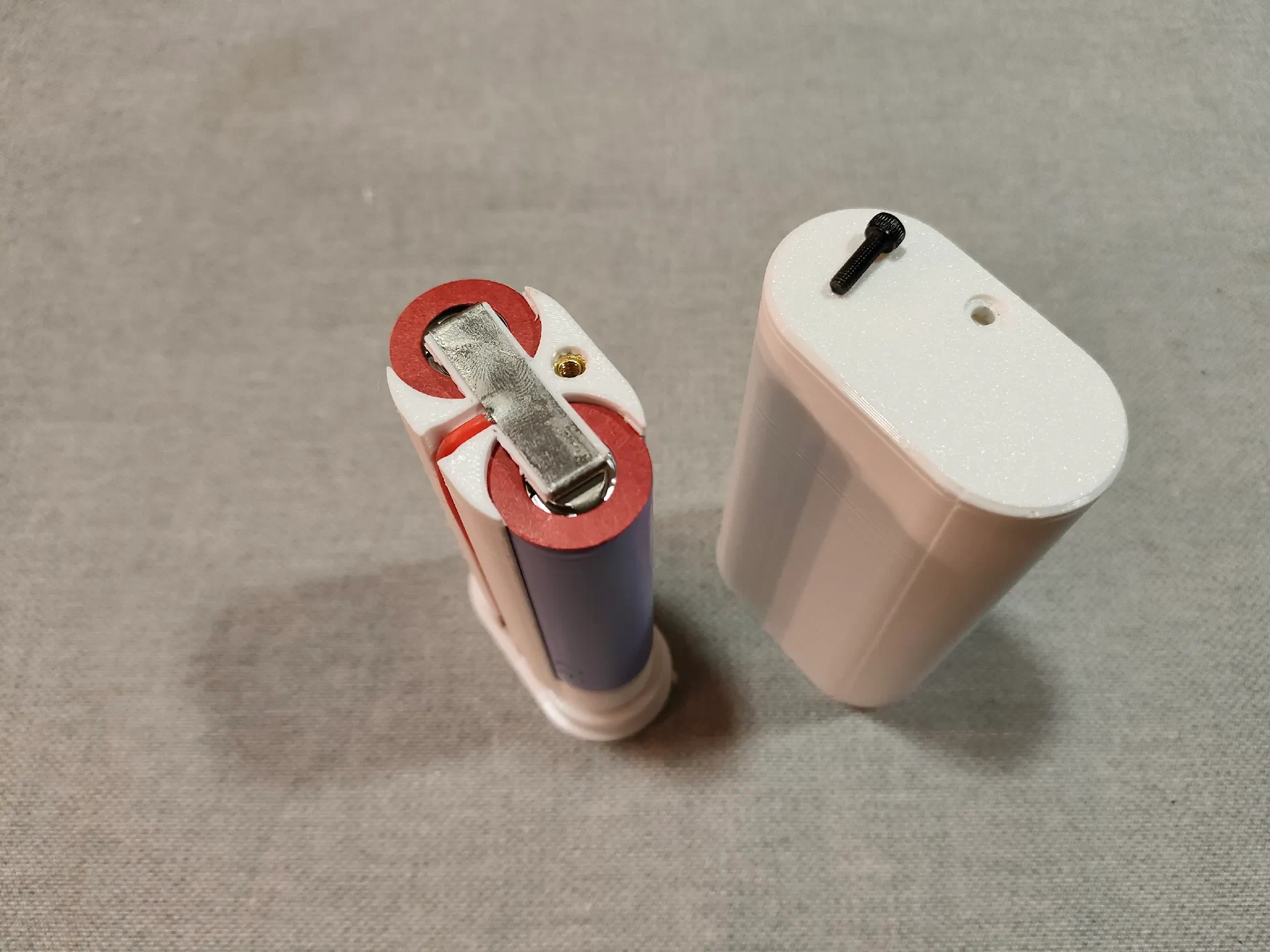

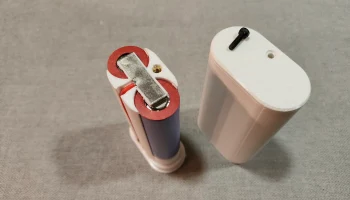

Установите верхнюю никелевую полосу. Это проще, не нужно проталкиваться через пробелы. Я припаял один край провода посередине полоски, затем приклеил его к верхней части корпуса и загнул крайние края вниз.

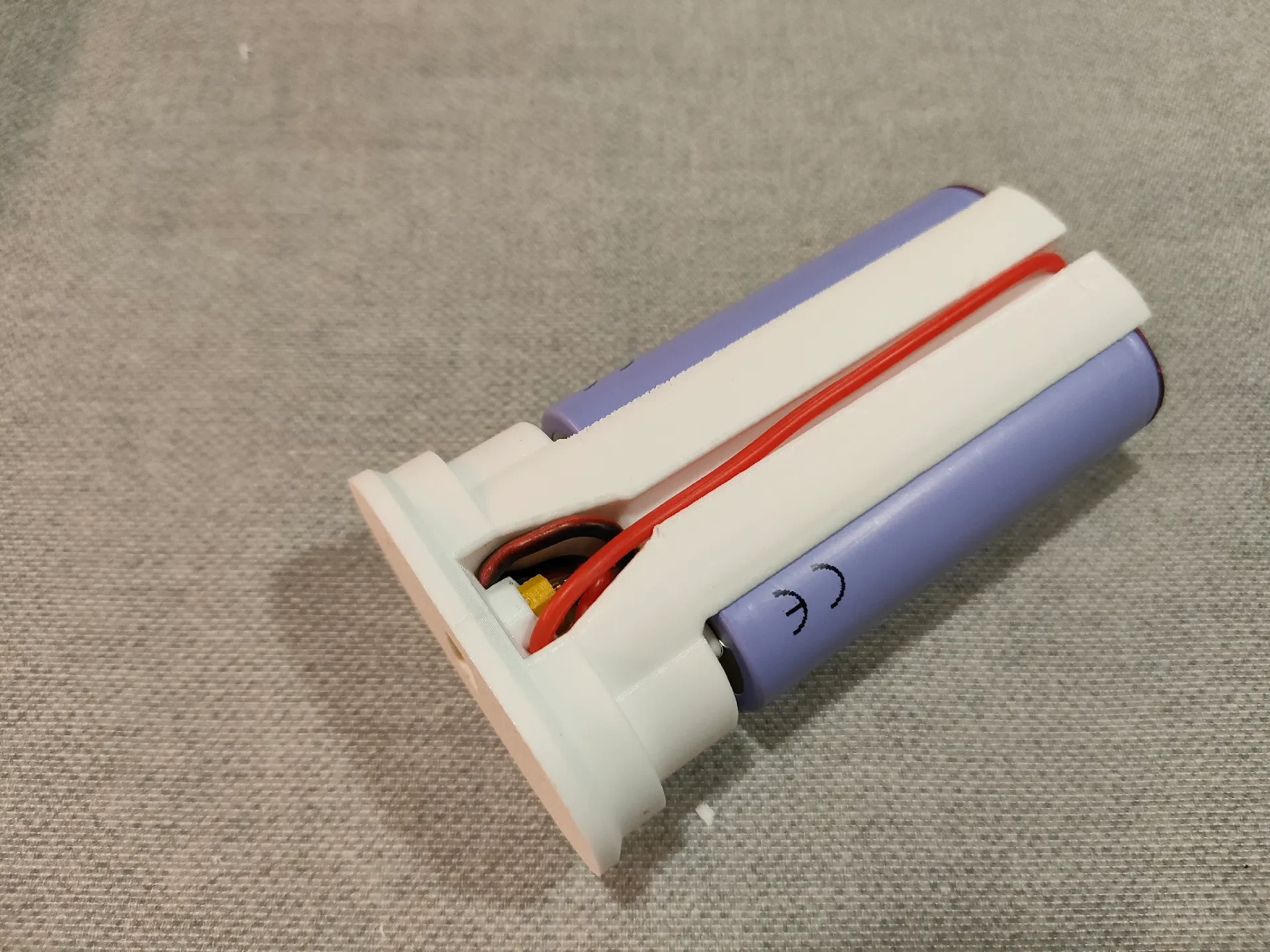

Установите разъем XT30. Как я выяснил, самый простой способ — пропустить свободный конец двух проводов через отверстие в нижней части корпуса, припаять их к разъему, а затем вставить разъем на место. У вас достаточно места, чтобы просто вставить несколько сантиметров свободного провода в зазор вокруг разъема.
Когда вы поместите ячейки на место, вы увидите, что верхние выступы согнуты и теперь немного выступают вверх. Это сделано специально. Теперь можно надеть крышку на собранный корпус и закрепить ее винтом М3. Вы можете встряхнуть его, он никуда не денется.
