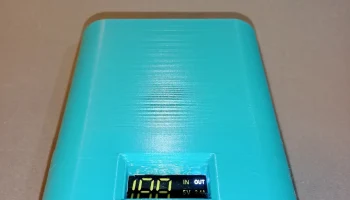

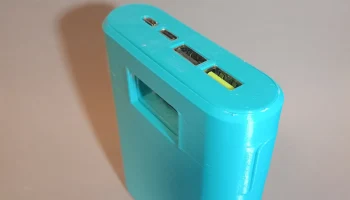

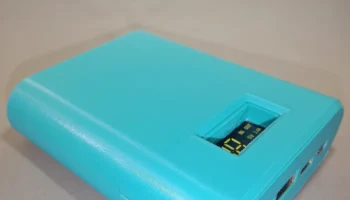

18650 Повербанк

Это пауэрбанк!

Он предназначен для параллельного использования четырех литий-ионных элементов 18650, обеспечивающих мощность до 40 Втч за один заряд и поддерживающих быструю зарядку и USB Power Delivery.

Материалы:
4 литий-ионных элемента 18650 с одинаковой емкостью, работоспособностью и уровнем заряда. Смешивание старых и новых клеток может быть опасным.
Модуль зарядки/BMS (Amazon или AliExpress)
Провод (18 AWG / 0,82 мм² или больше)
Клей (горячий клей или эпоксидная смола)
Дополнительно: Каптоновая лента.
Инструменты:
Паяльник или точечная сварка
Мультиметр
Инструмент для зачистки проводов
Настройки печати:
PLA, ABS, PETG, можно использовать любую жесткую нить. Возможно, ТПУ сможет работать на «Внешне», пока не пробовал.
2 или 3 стены, больше не нужно, так как не будет никакого напряжения.
Поддержка не является обязательной, если ваш принтер поддерживает соединение, но это может улучшить его внешний вид.
Обязательно размещайте швы вдали от зазора в податливом механизме, иначе он может не сработать.
Сборка:
Поместите ячейки в свои слоты и склейте их. Убедитесь, что все ячейки имеют одинаковую ориентацию (все положительные с одной стороны и все отрицательные с другой). Батареи должны быть подключены параллельно.

Спаяйте элементы вместе с помощью точечной сварки (рекомендуется) или паяльника. Не нагревайте клеммы элементов слиш��ом долго и будьте осторожны, чтобы не закоротить их. Заклейте клеммы электрической или каптоновой лентой, чтобы предотвратить короткое замыкание.

Измерьте напряжение батареи мультиметром (3,6-4,2 В в зависимости от заряда).
Включите только модуль и проверьте правильность вывода.
Припаяйте провода от аккумуляторной батареи к печатной плате, соблюдая правильную полярность.

Проверьте модуль еще раз под нагрузкой.

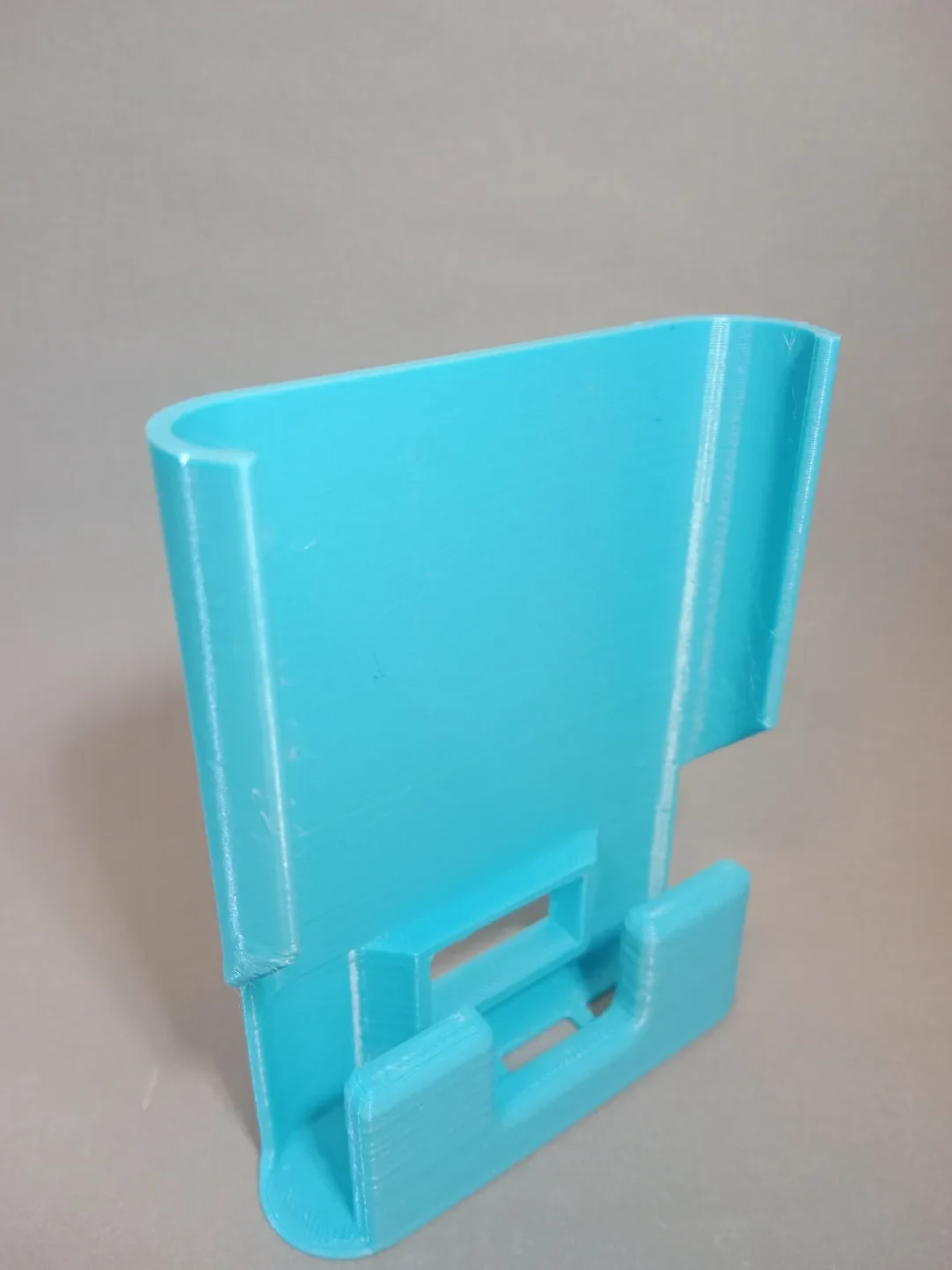

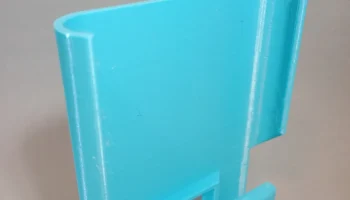

Поместите плату в напечатанную на 3D-принтере деталь с надписью «Внутри» и вставьте блок батареи в соответствующий слот.

Убедитесь, что соответствующий механизм на «внешней» части движется свободно.
Надежно склейте печатную часть, ячейки, плату и экран.

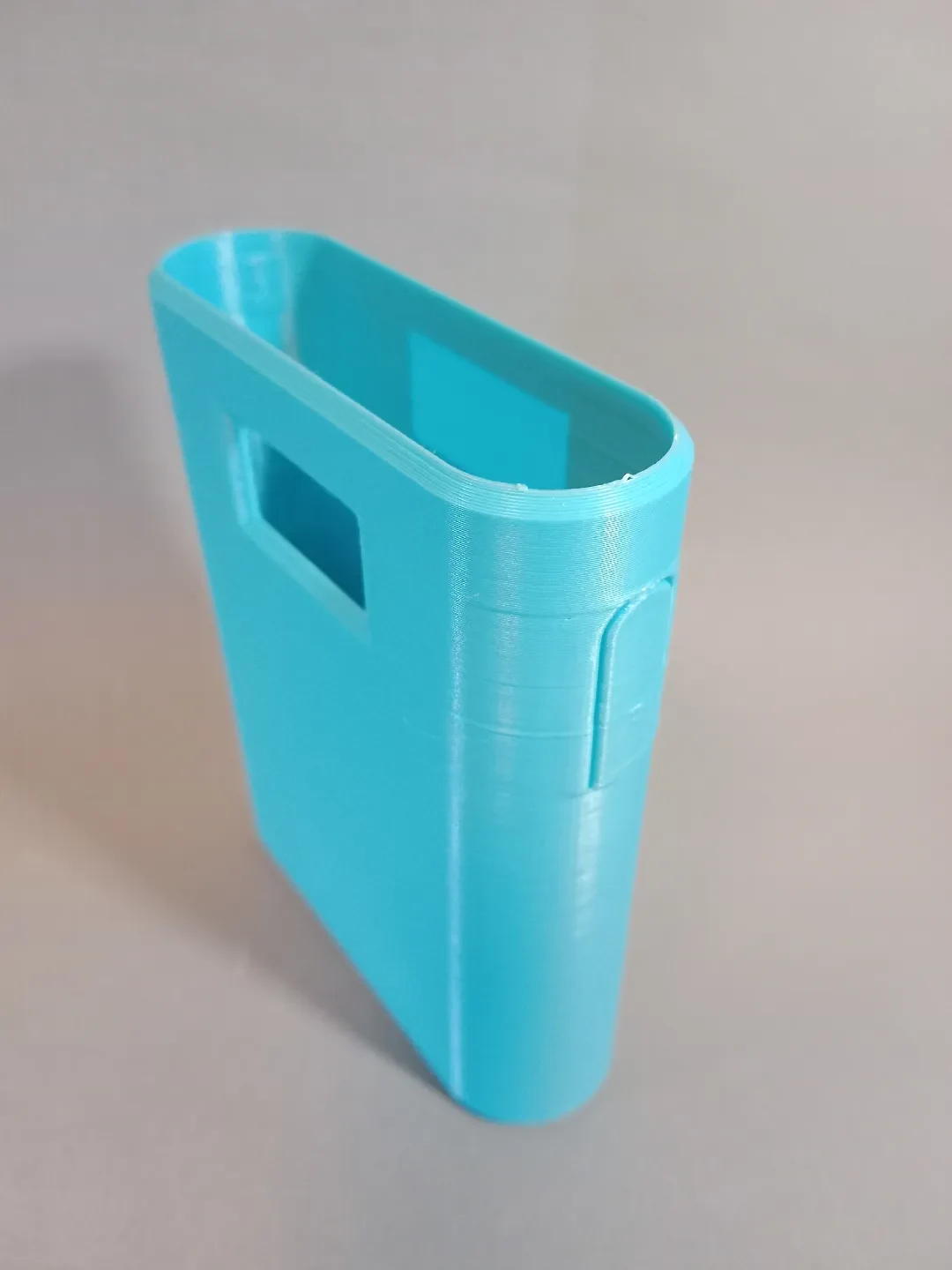

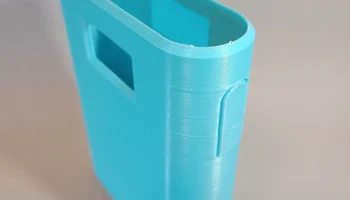

Вдавите сборку во внешнюю оболочку. Он должен плотно прилегать, но при необходимости можно добавить клей.

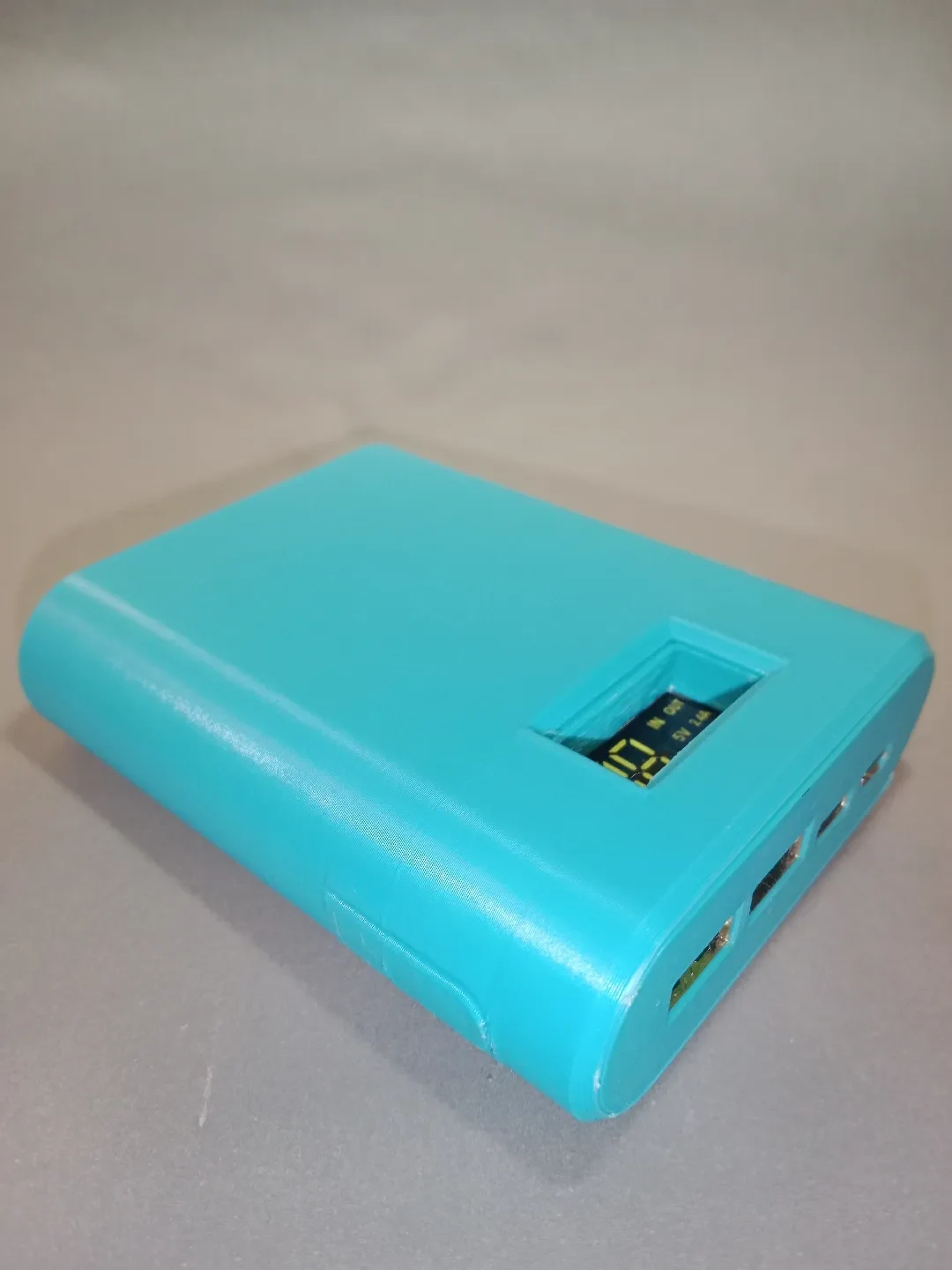

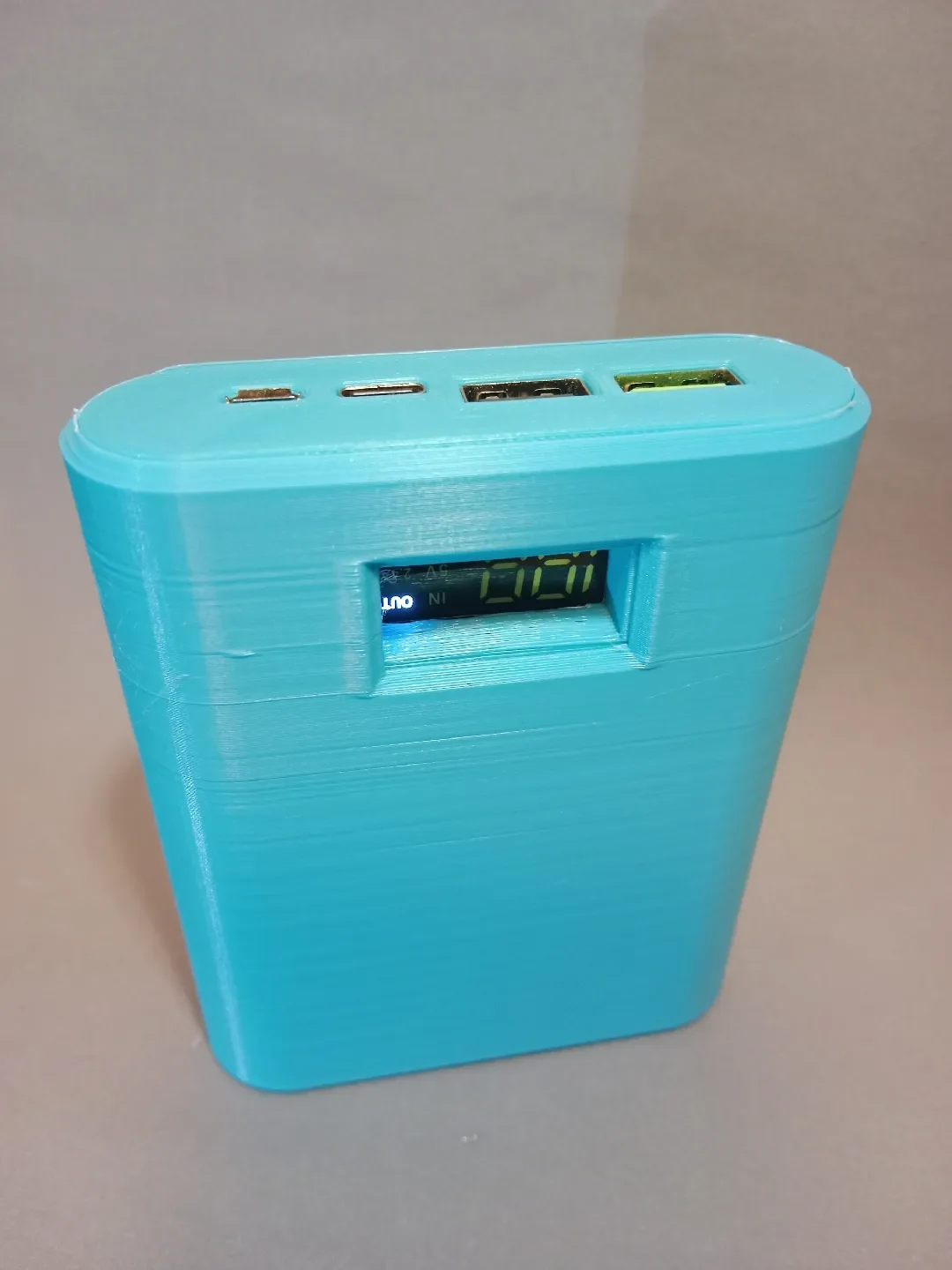

Тада! Теперь у вас есть работающий аккумулятор!

Вдохновение:

Этот проект был вдохновлен моделью Shop Therapy на Maker World, но был переработан с нуля, чтобы удовлетворить мои потребности.

Предупреждение о безопасности:

Литий-ионные аккумуляторы могут быть опасными (токсичными, легковоспламеняющимися и потенциально взрывоопасными). Обращайтесь с осторожностью.
Не замыкайте, не прокалывайте, не раздавливайте и не используйте элементы, которые выглядят поврежденными или опухшими.
Я не несу ответственности за травмы, пожары или ущерб, которые могут возникнуть в результате строительства или использования этого проекта.

Если вы с��здадите этот проект, мне бы хотелось увидеть результат! Не стесняйтесь оставлять комментарии или публиковать фотографии готового повербанка.

Если у вас возникнут проблемы с проектом, я буду рад помочь.

Если вам нужна дополнительная информация, вы можете отправить мне личное сообщение.
