18650 Подставка для одного литий-ионного элемента с мета...

Еще один случай 18650?

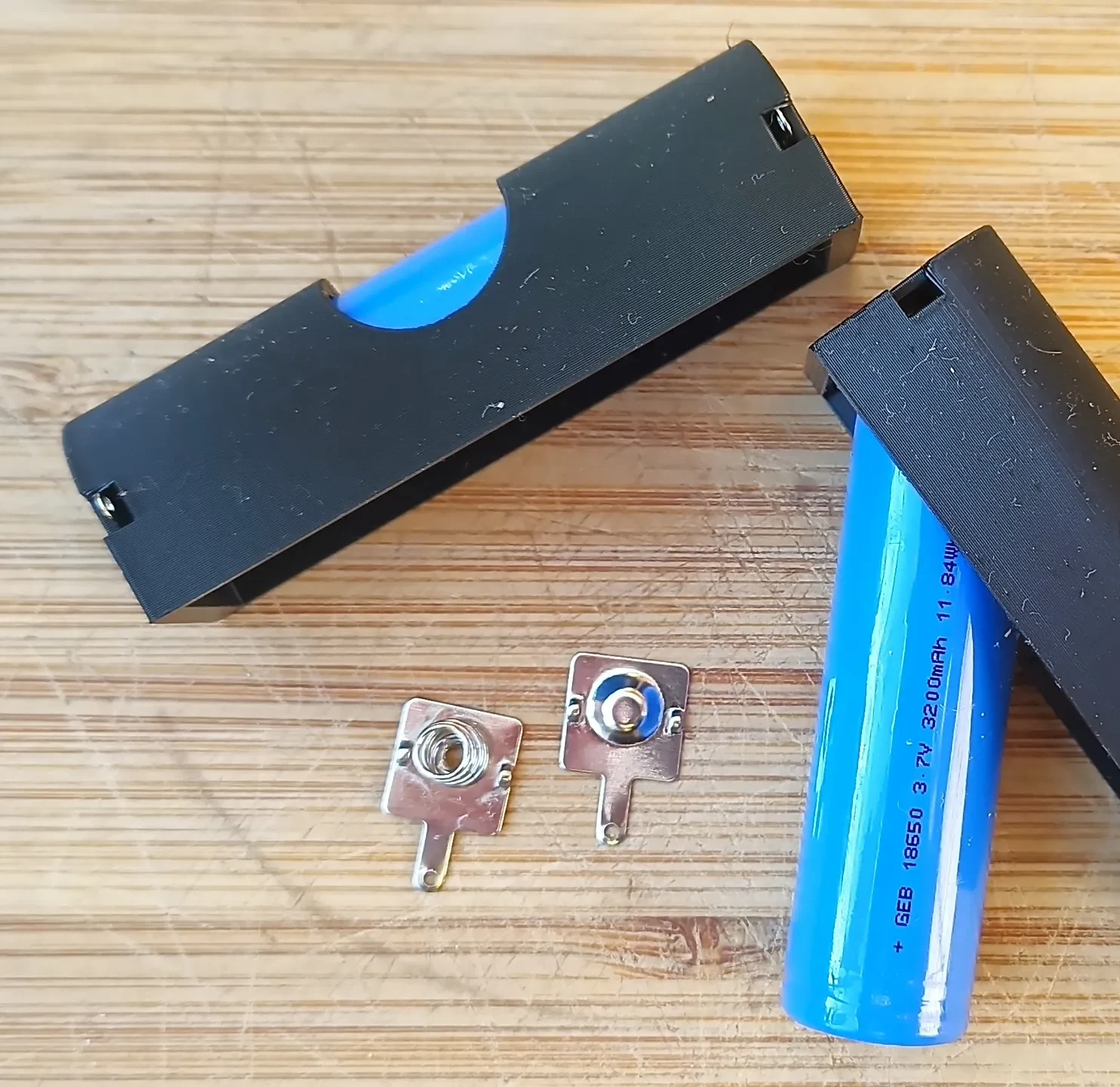

Ну да. Этот особенный по сравнению с другими на Printables в одном отношении: он использует вставленные металлические контакты AA (пружина/пластина), чтобы избежать пайки. Кроме того, у него есть вариант, специально разработанный для включения в другую, более крупную модель во время разработки.

Эта модель для вас, если в вашем распоряжении есть такой набор контактов. Сторона пластины 12 мм.

Опции

Корпус представлен в двух вариантах:

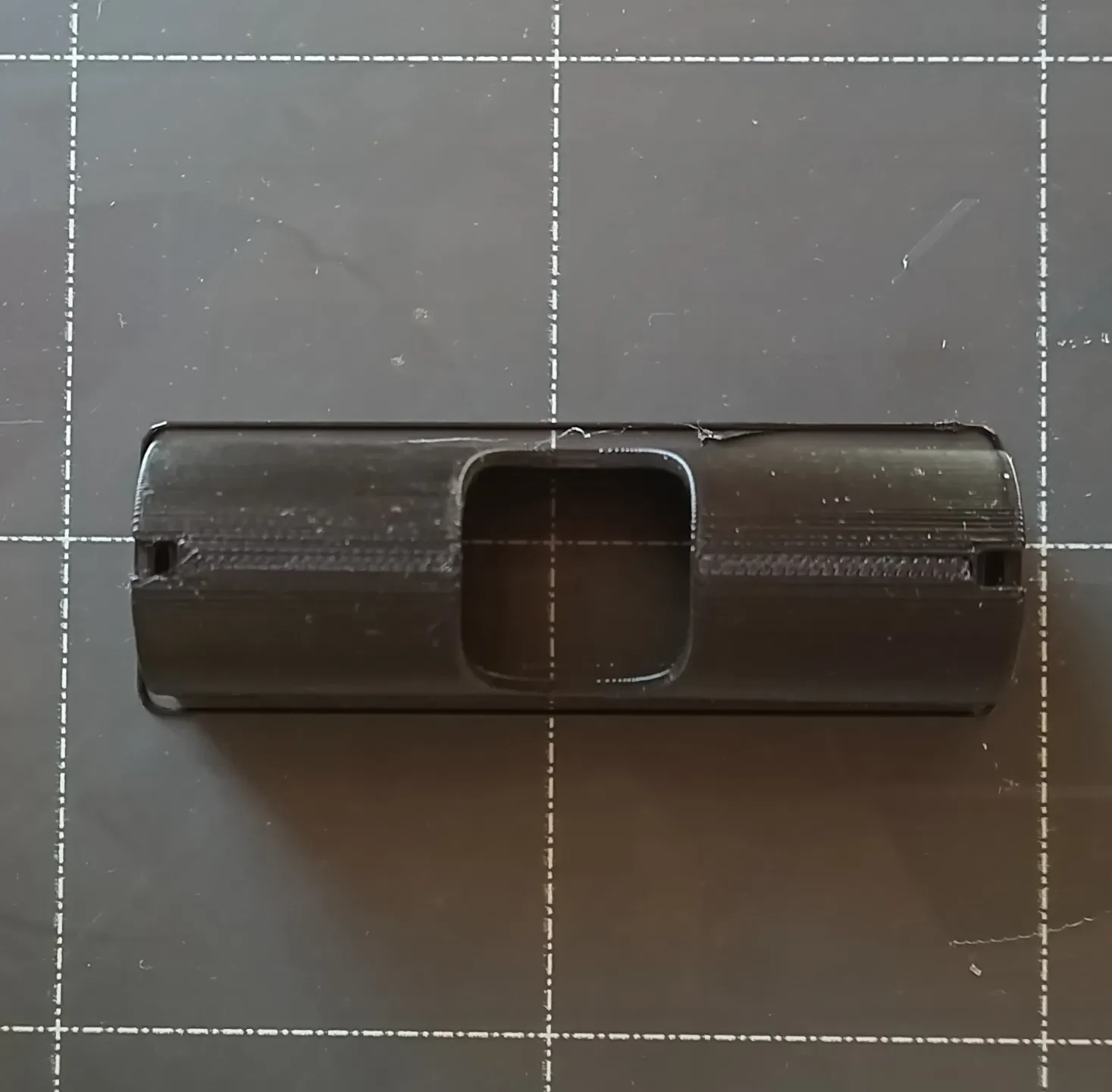

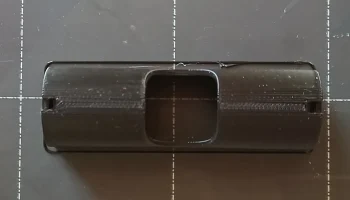

Автономная аккумуляторная подставка: предназначена для настольного использования, прототипирования или механической установки в ваш проект. В его задней части имеется отверстие, благодаря которому вы можете легко вытащить батарею, когда захотите что-то изменить.

Включаемая (вст��оенная) аккумуляторная подставка: модель STL, которая недостаточно прочна при печати отдельно, но подходит для включения и объединения в различные другие коробки, которые вы можете печатать. Включите его в свой САПР или прямо в слайсер.

Опция «включаемая подставка» устанавливается в любую имеющуюся у вас коробку, будь то в САПР или в слайсере. Это скриншот из prusa-slicer, демонстрирующий принцип.

Печать

ПЛА вполне в порядке. Я печатаю в перевернутом виде с соплом 0,4 мм и слоями 0,2 мм. Даже куполообразный позвоночник печатается без опор.

Сборка

Вставьте контакты в углубления на обоих концах. В автономных версиях имеются пазы, в которые штифты подходят в четырех возможных направлениях. Включаемая версия имеет эти канавки только с левой и правой стороны. Вы можете закрепить контакты двусторонним скотчем с каплей клея, но можно просто оставить их на месте.

Вставьте аккумулятор. Он удержит контакты на месте. Рекомендуется сохранять полярность (пружина отрицательна), просто чтобы избежать путаницы, например, если кто-то другой будет заниматься вашим проектом в будущем.
