Аккумуляторный блок FT-60E/R 18650 с внутренней системой...

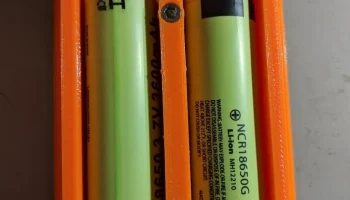

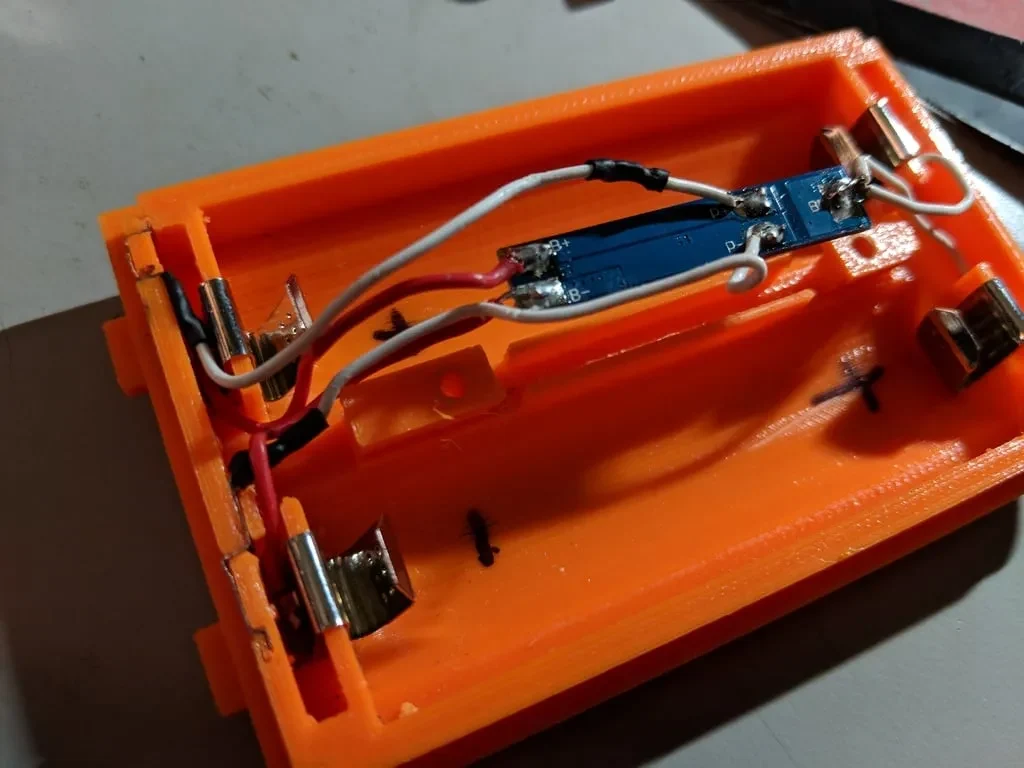

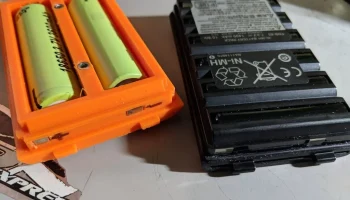

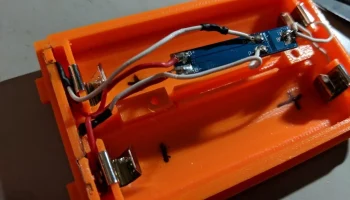

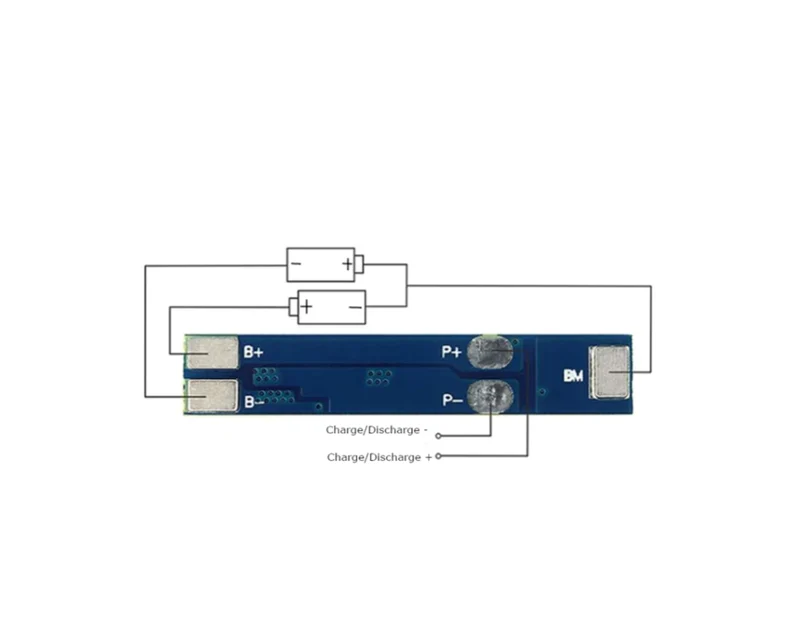

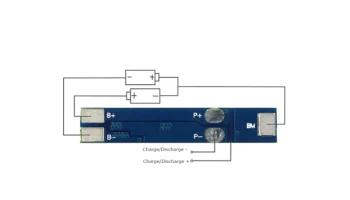

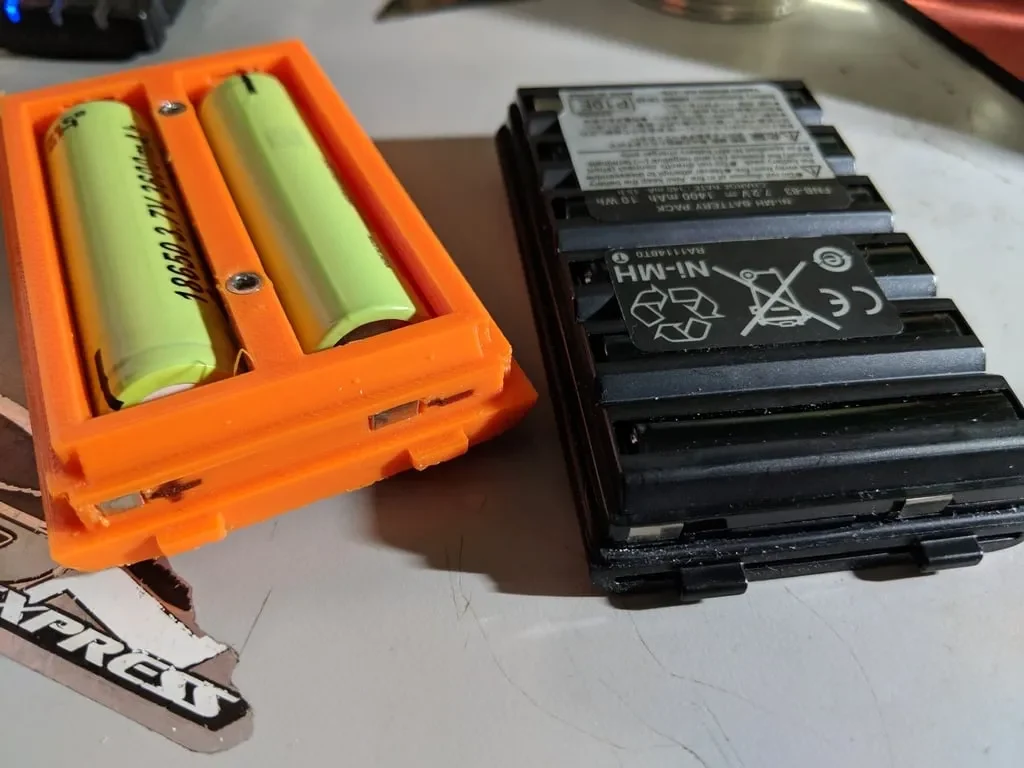

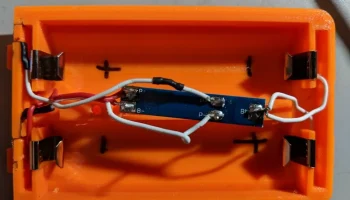

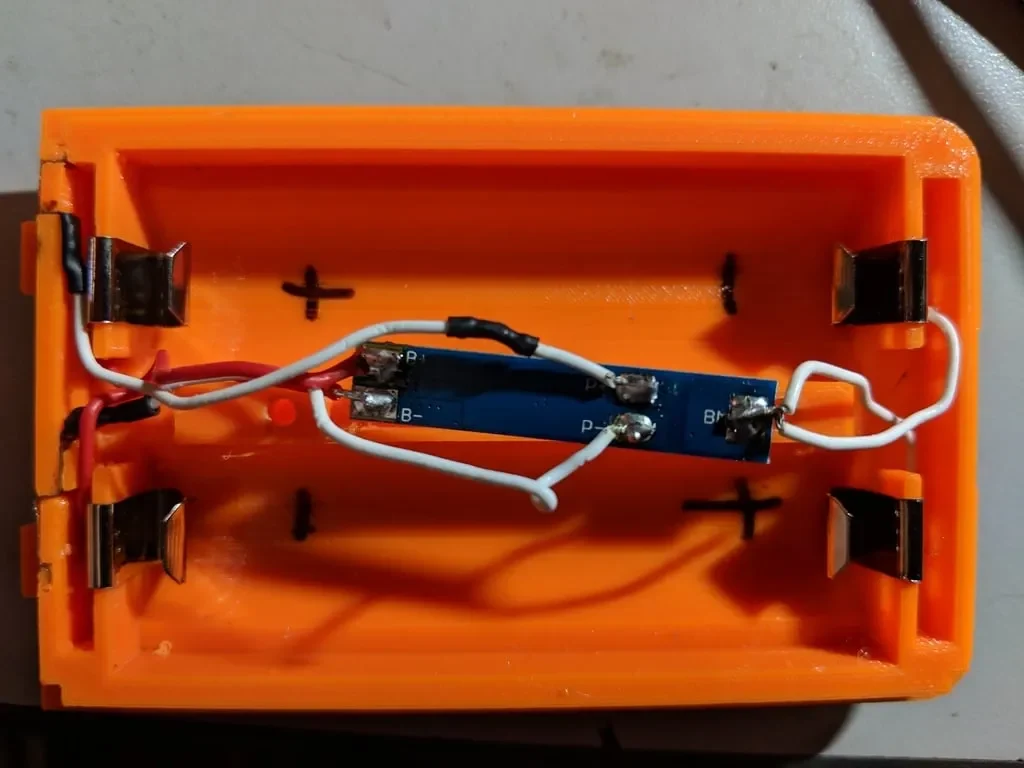

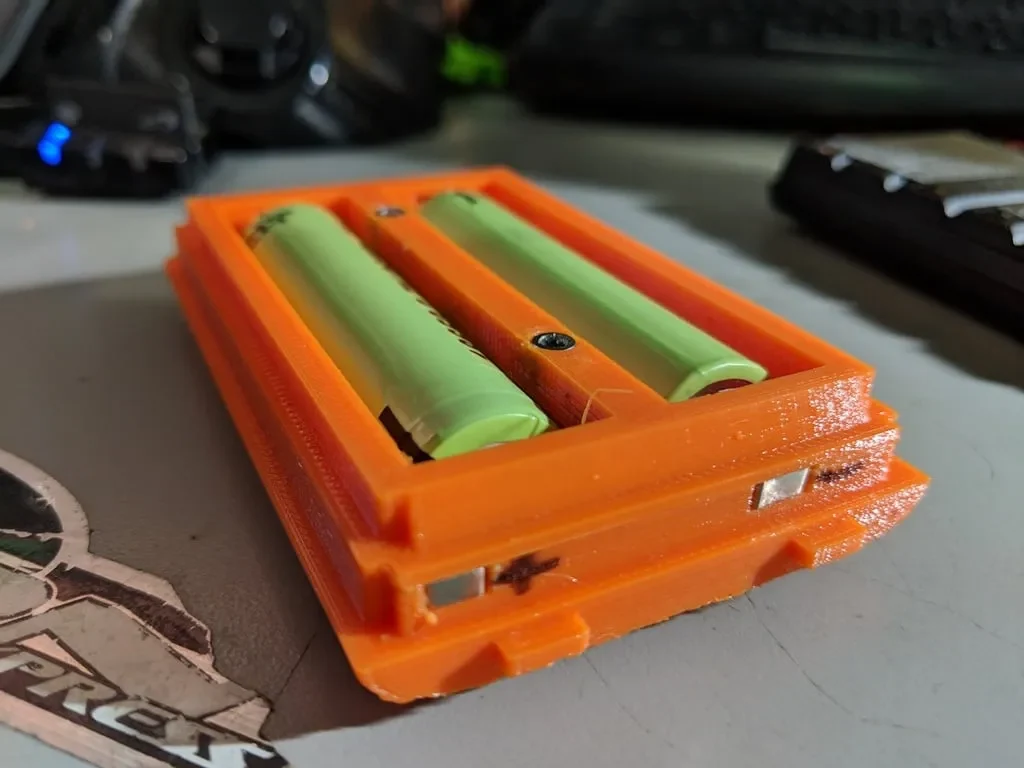

Это аккумулятор 18650 для радиостанции FT-60R. Он использует две незащищенные ячейки 18650 и плату 2s 3a 18650 BMS. Для крышки используются винты М3. Для метчика используйте 3MM-0,50.
www.ebay.com/sch/i.html?_from=R40&_trksid=m570.l1313&_nkw=2s3a+18650+bms&_sacat=0

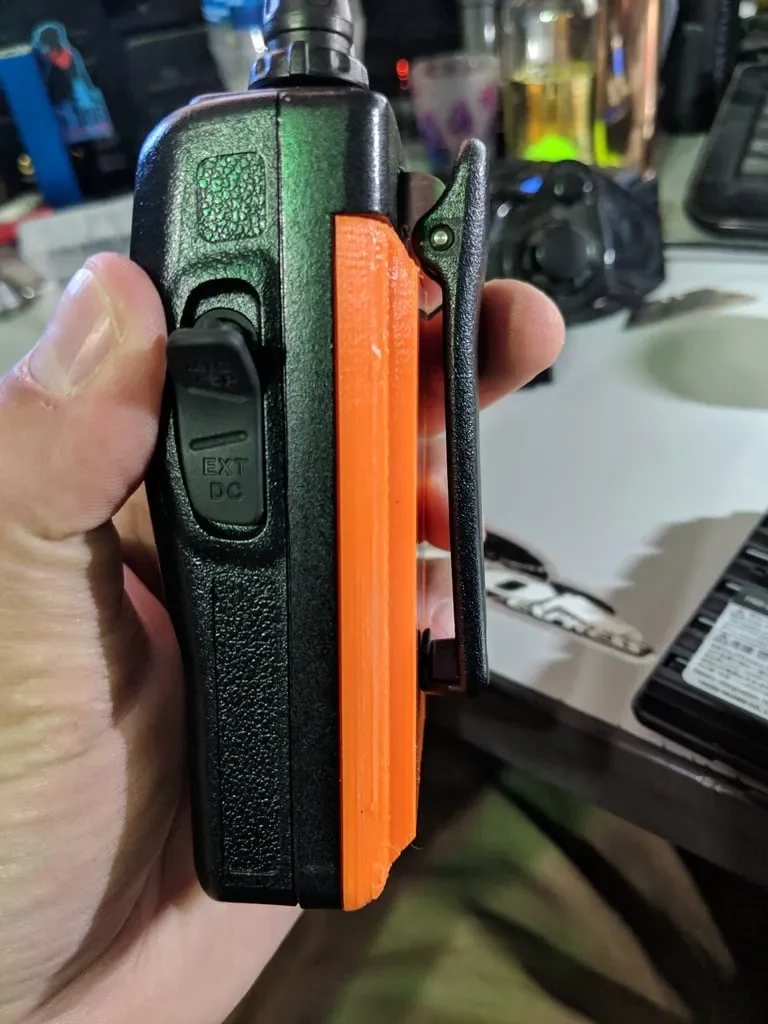

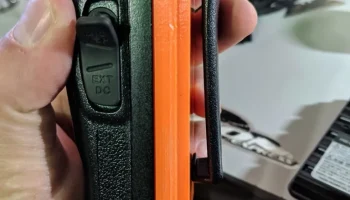

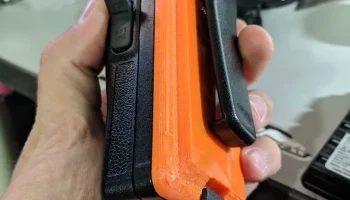

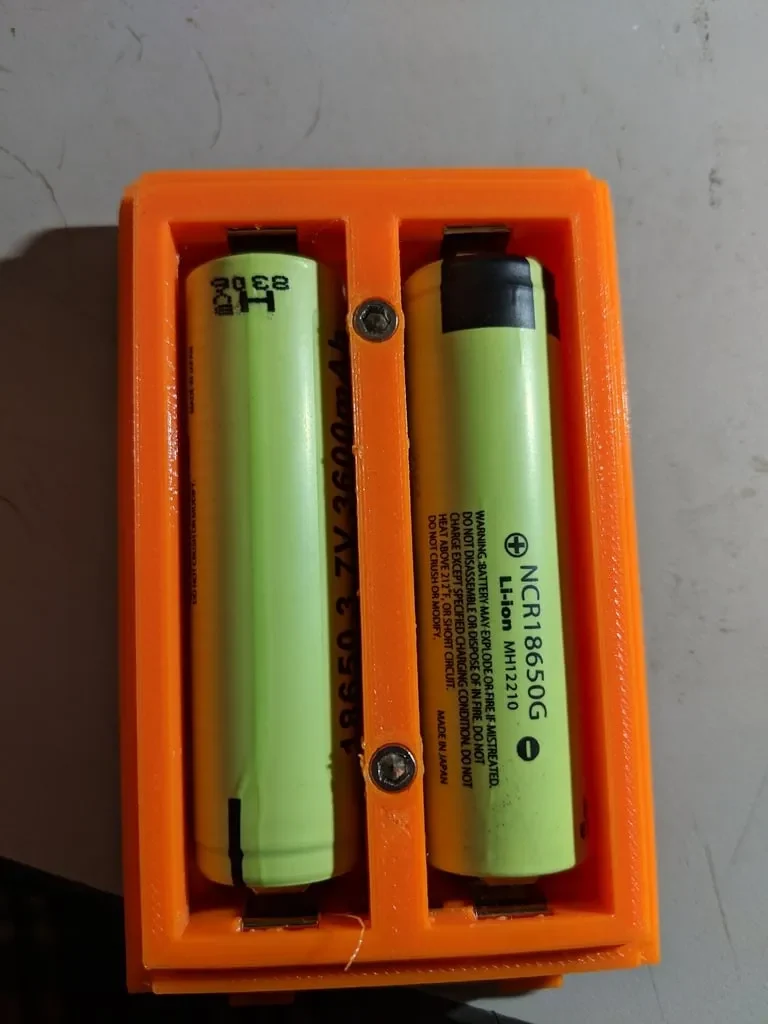

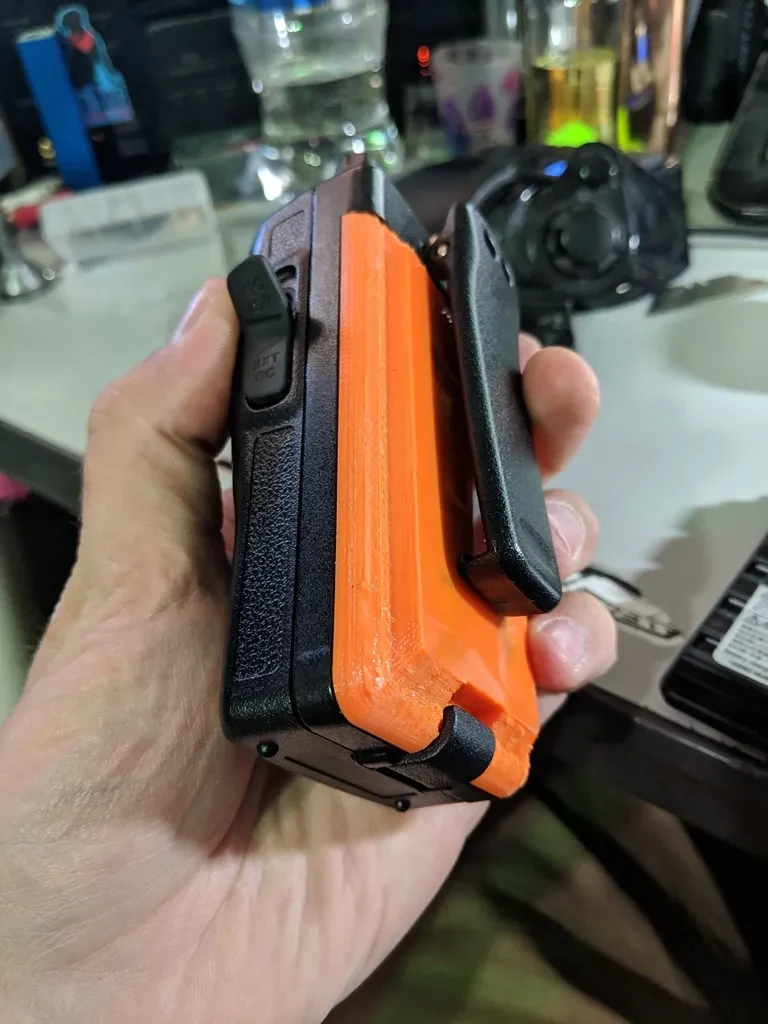

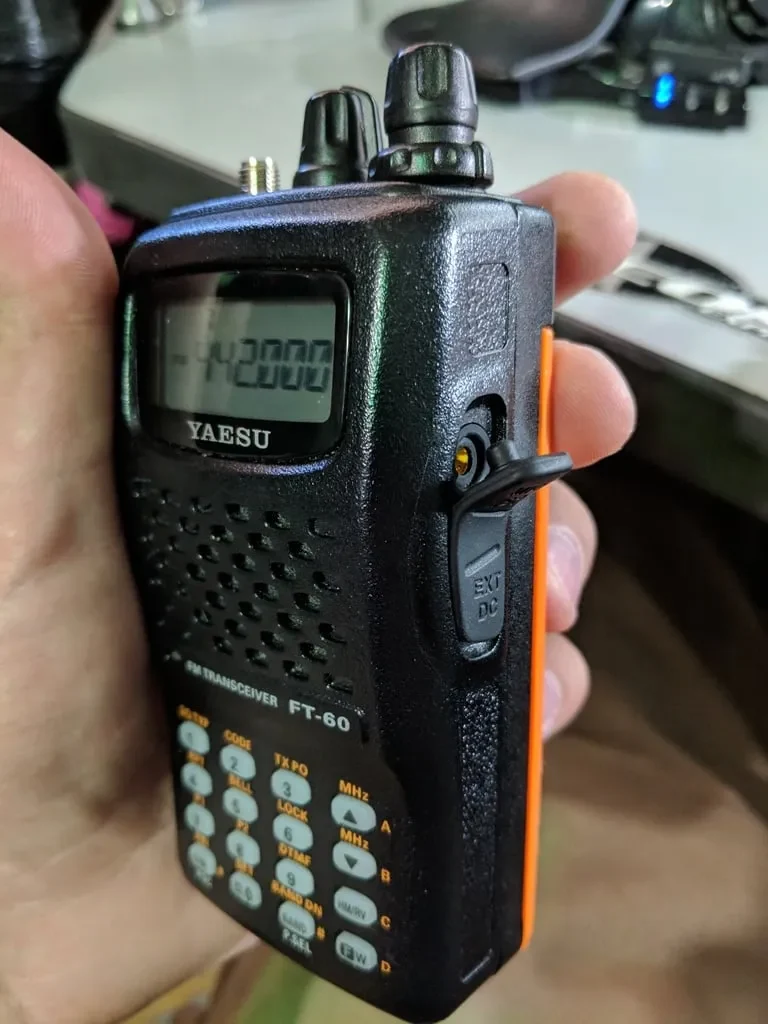

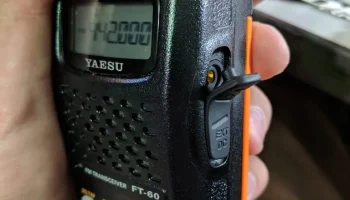

Прошло более 1 года, а первая упаковка, которую я сделал (на фото), все еще работает! После некоторого использования я добавил прокладку по периметру упаковки, где она встречается с краем радиоприемника, для гидроизоляции.
Для радиоконтактов используются небольшие кусочки никелевой полоски, которые вырезаются вручную по размеру. Использовалась никелевая лента для батарей точечной сварки.

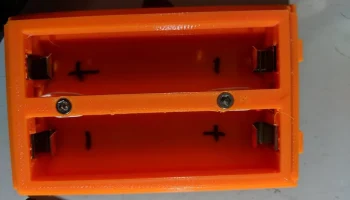

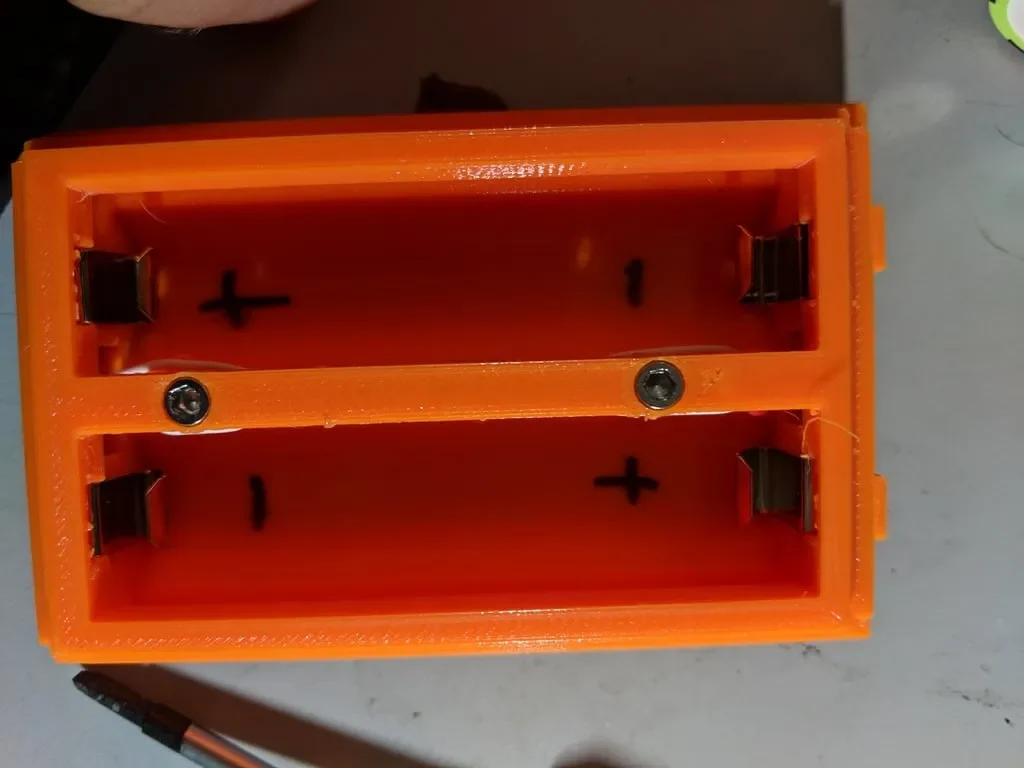

В качестве контактов батареи используется «контакт батареи Keystone 209 Cell Leaf Spring 18650». При сборке нижних контактов в блоке необходимо подрезать контакты трапецеидального камня 209, чтобы они вошли в свои гнезда в нижней части блока. Затем вы можете использовать небольшую отвертку, чтобы открыть их и надеть.
www.ebay.com/sch/i.html?_from=R40&_trksid=p2334524.m570.l1313.TR5.TRC1.A0.H0.XKeystone+209+Cell+Leaf+spring+battery+co ntact+18650.TRS1&_nkw=Keystone+209+Ячейка+Лист+пружина+батарея+контакт+18650&_sacat=0&LH_TitleDesc=0&_osacat=0&_odkw=никель+полоса
Я также сделал для этого зарядное устройство, посмотрите здесь. www.thingiverse.com/thing:4235020
Если у вас возникли проблемы с тем, что плата 2s 3a 18650 BMS не включается, см. раздел комментариев.
Настройки печати
Принтер:
Эндер 3
Плоты:
Не имеет значения
Поддерживает:
Да
Категория: Электроника
