Футляр для аккумулятора LiPo 18650, 12 В, BMS, 6 ячеек

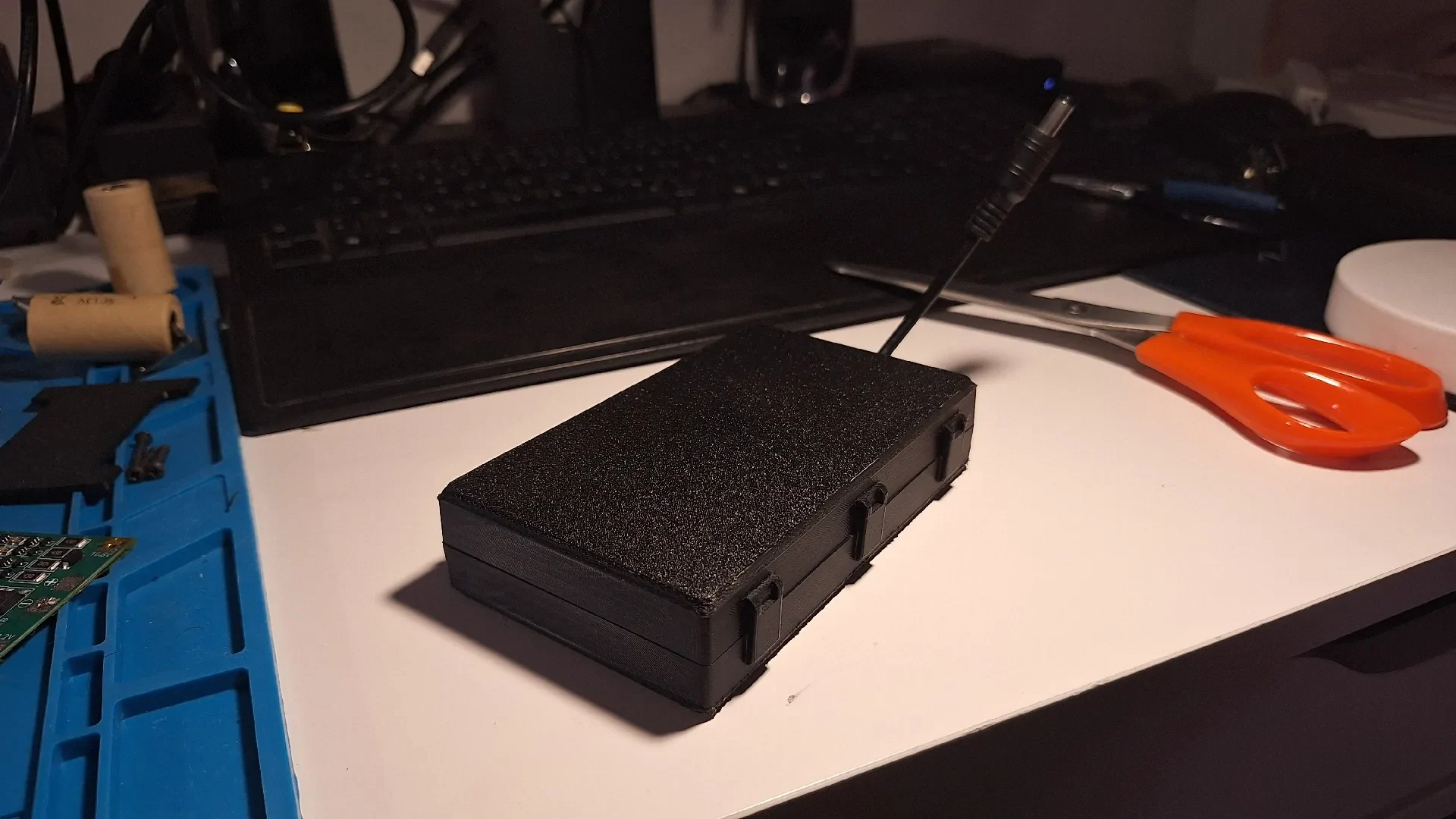

По сути, я собираю / утилизирую электронику, и за последние месяцы я годами собирал аккумуляторы и использованные электронные сигареты. Я не смог найти чехол в таком плоском стиле, так как мне нужно носить банку с собой в штанах, поэтому я сделал его для различных приложений с напряжением 12 В.

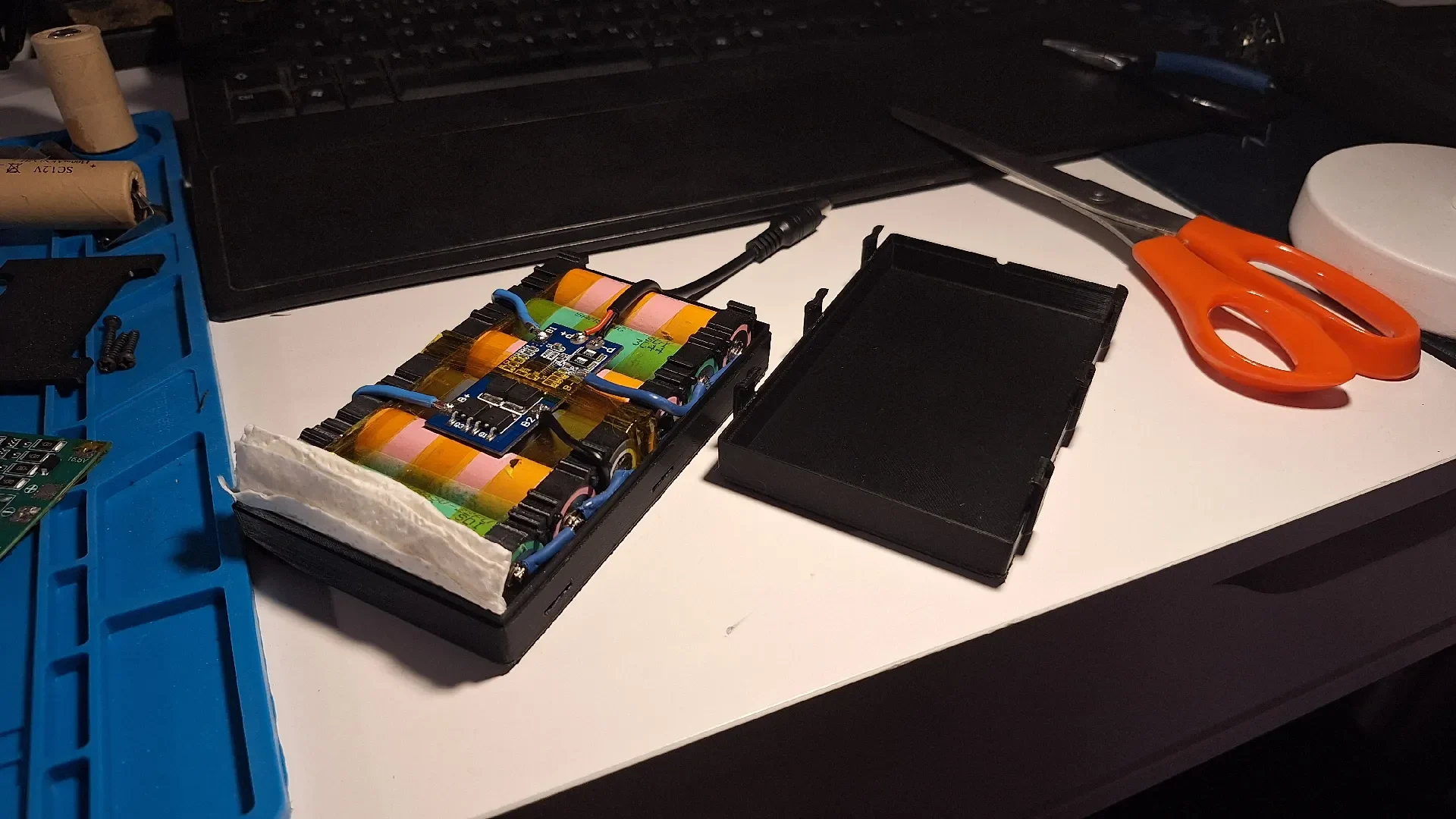

Для сборки я использовал кронштейны, разработанные @jonnieZG, для установки массива 6x1 в пары ячеек по две, затем припаял к ячейкам стандартный модуль BMS 12,6 В 3S 20A и заклеил каптоновой лентой. В первом прототипе я заметил, что внешний вид не совсем закрывается должным образом, поэтому я добавил выемку вокруг двух половин, которая также должна зафиксироваться на месте. и, наконец, небольшое отверстие для подключения разъема постоянного тока, подключенного к выходу BMS.
УБЕДИТЕСЬ, ЧТО КАБЕЛЬ ПОСТОЯННОГО ТОКА ДОСТАТОЧНО ТОЛЩЕН, ЧТОБЫ СЛЕГКО ЗАЖАТЬ НА МЕСТЕ, чтобы не вырвать все площадки BMS. Т��кже извините за бумажное полотенце внизу, я использовал его, чтобы закрепить аккумуляторный блок на месте из-за толстых проводов, используемых для его подключения. Этого можно избежать, используя подходящие никелевые полоски и уменьшая окончательный отпечаток (пропорции должны быть точными).
Довольно просто, так что наслаждайтесь. Некоторые опоры необходимы для зажимов и выступов, но в остальном подходят для печати.
Теоретически конструкцию можно сделать толще или длиннее, чтобы вместить больше ячеек и более мощную систему BMS.
Модуль BMS, который я использовал.
@jonnieZG 18650 Модульный кронштейн для аккумулятора -
