3 батарейных картриджа АА на адаптер 18650 для фонарей

Предупреждение о безопасности Li-ion/LifePo4

Для использования только с «защищенными» ячейками. Незащищенные элементы могут слишком сильно разряжаться, что делает их опасными при повторной зарядке.

Некоторые фонарики представляют собой герметичные трубки с уплотнительными кольцами на каждом конце. В худшем случае вышедший из строя элемент 18500 может выбросить до ~4 литров газа. Если уп��отнительные кольца не выделяют немного газа, крышка резко оторвется, когда вы приступите к замене элемента, что может привести к серьезной травме.

Чтобы снизить эти риски, рассмотрите возможность удаления одного или обоих уплотнительных колец, если они есть. Без уплотнительных колец алюминиевая резьба дешевых фонарей более подвержена коррозии, поэтому берегите фонарик от влаги.

Введение

Во многих многосветодиодных фонариках среднего размера (обычно ~50 светодиодов размером 3 мм) используется картридж с тремя батареями типа АА на 4,5 В для щелочных ламп или 3,6 В для NiCd/NiMh. Эти фонарики оснащены регулятором напряжения, что делает их очень щадящими по входному напряжению и обычно отлично работают с литий-ионным аккумулятором на 3,7 В.

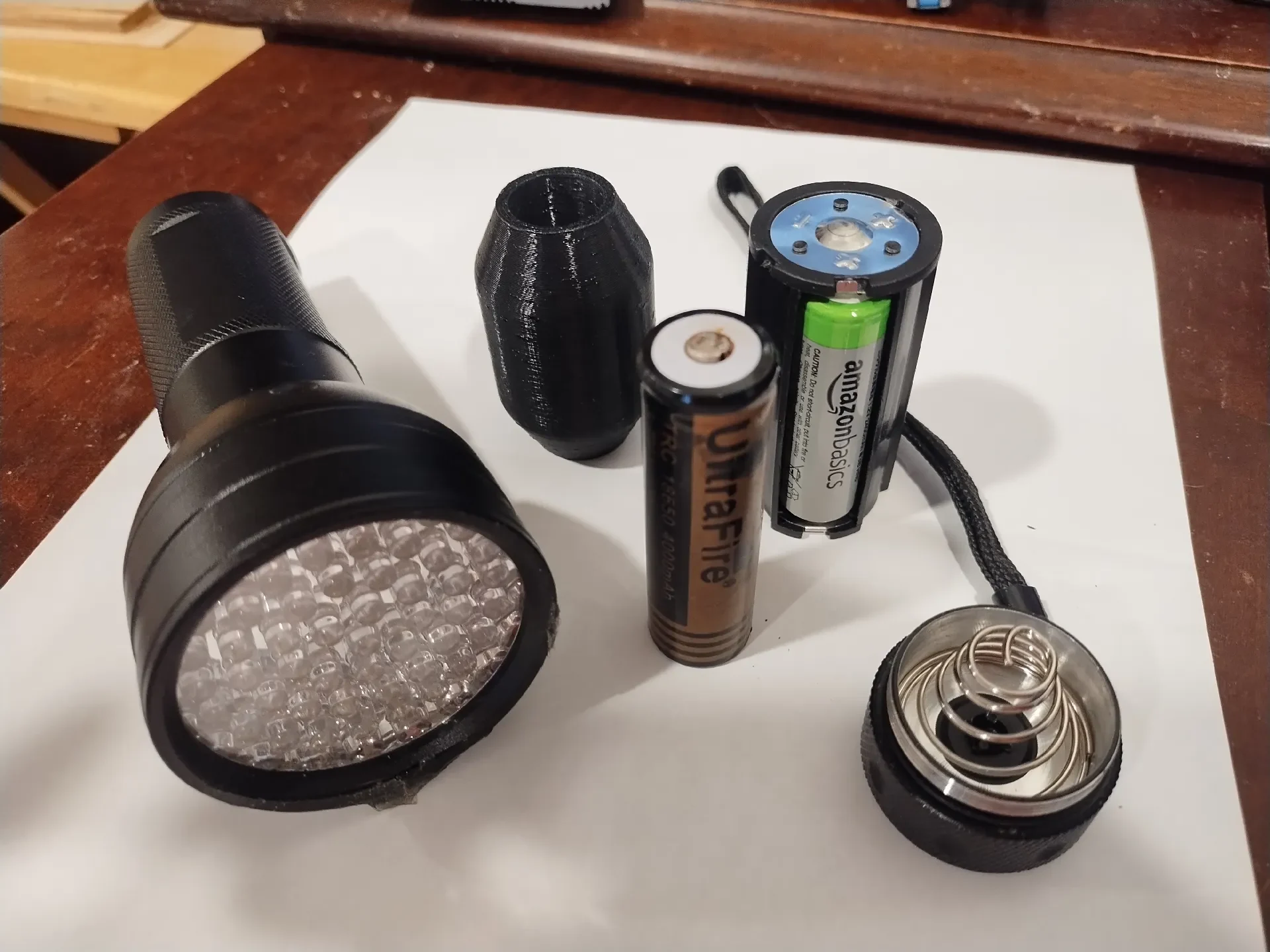

Поэтому я сделал адаптер для установки элемента 18650.

Печать

PLA или PETG ОК.

САПР

Модель представляет собой простую трубку с внутренним диаметром 18,75 мм, внешним диаметром 29,5 мм и высотой 63,5 мм. Концы скошены для облегчения установки.
